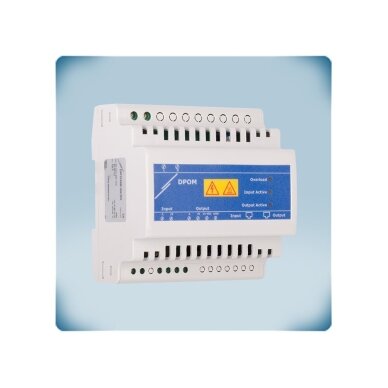

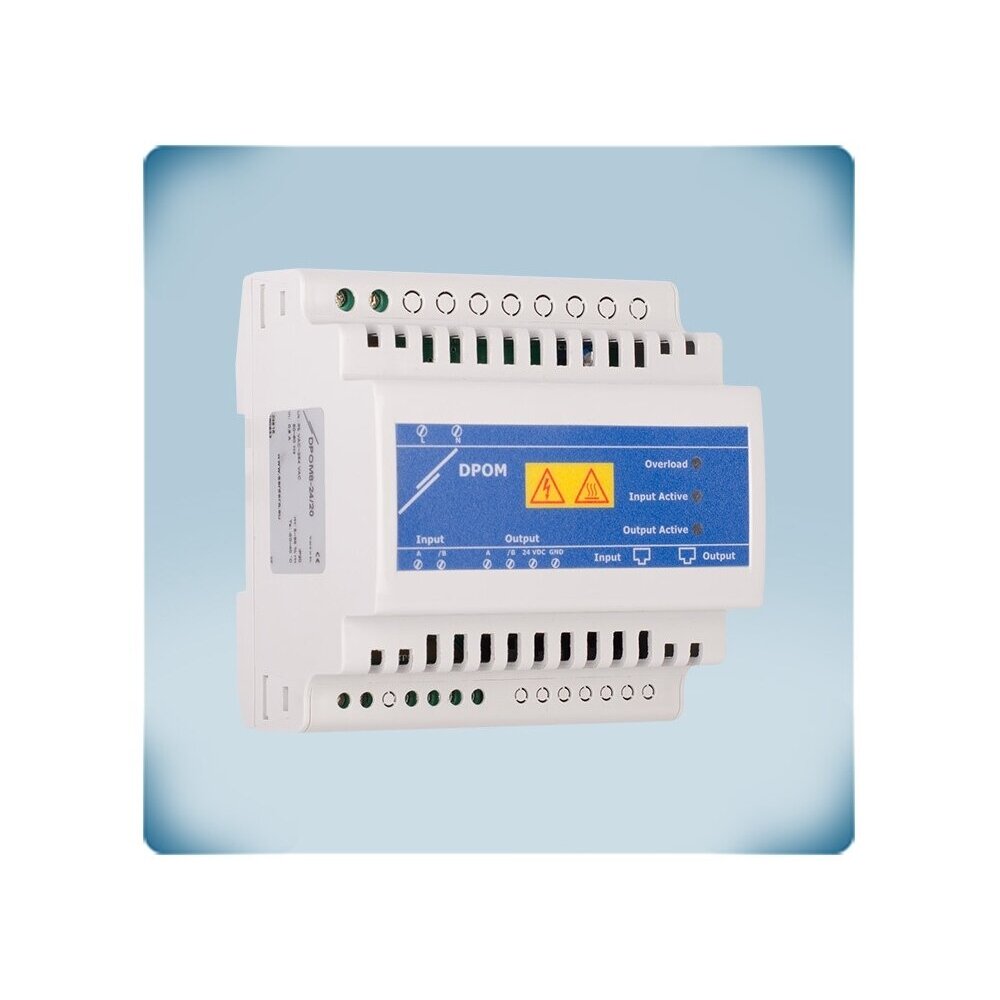

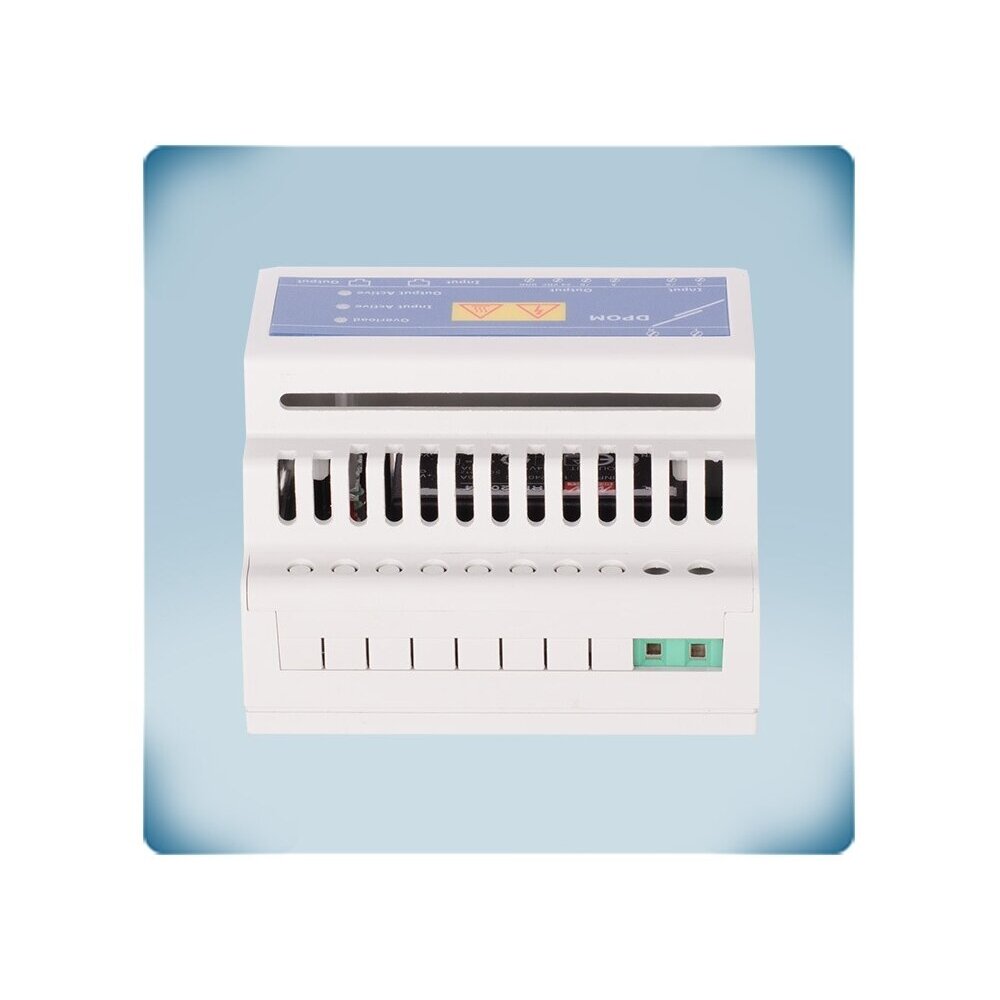

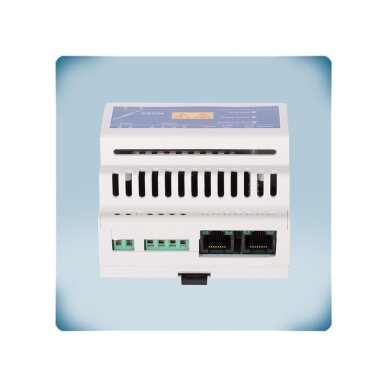

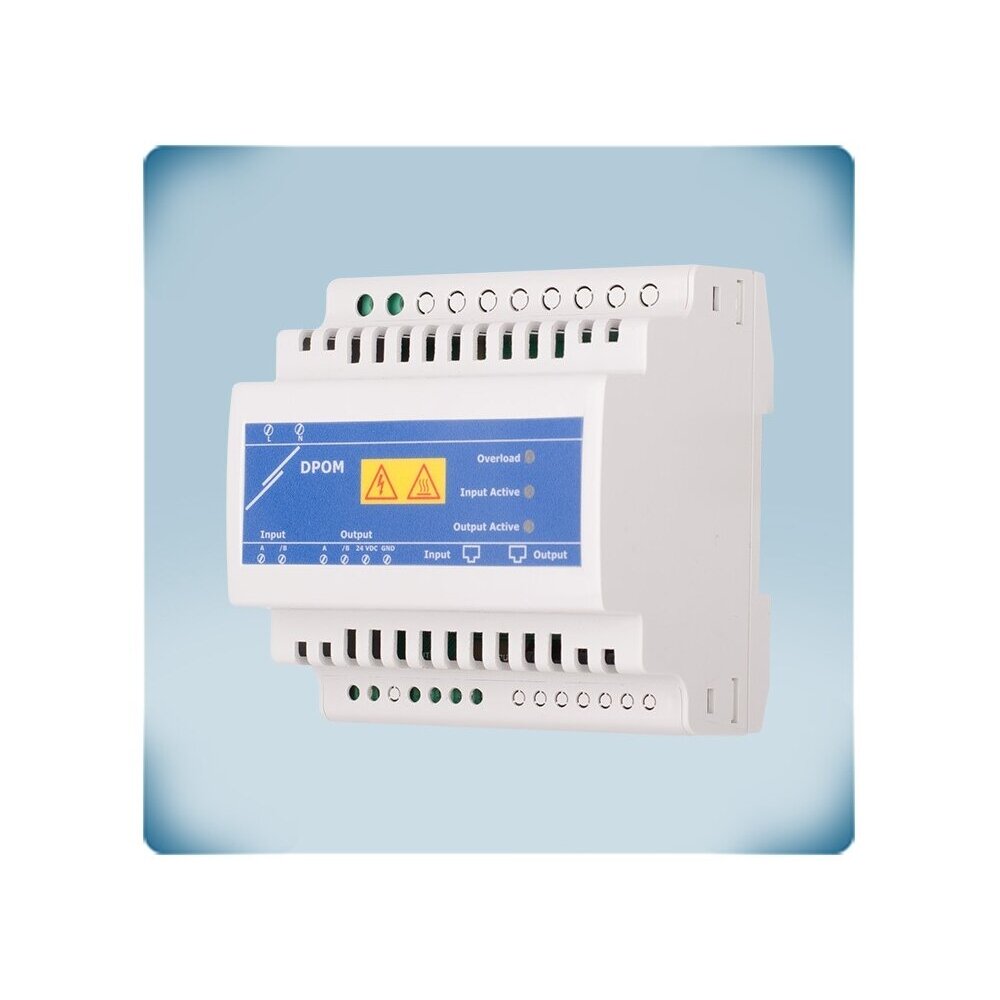

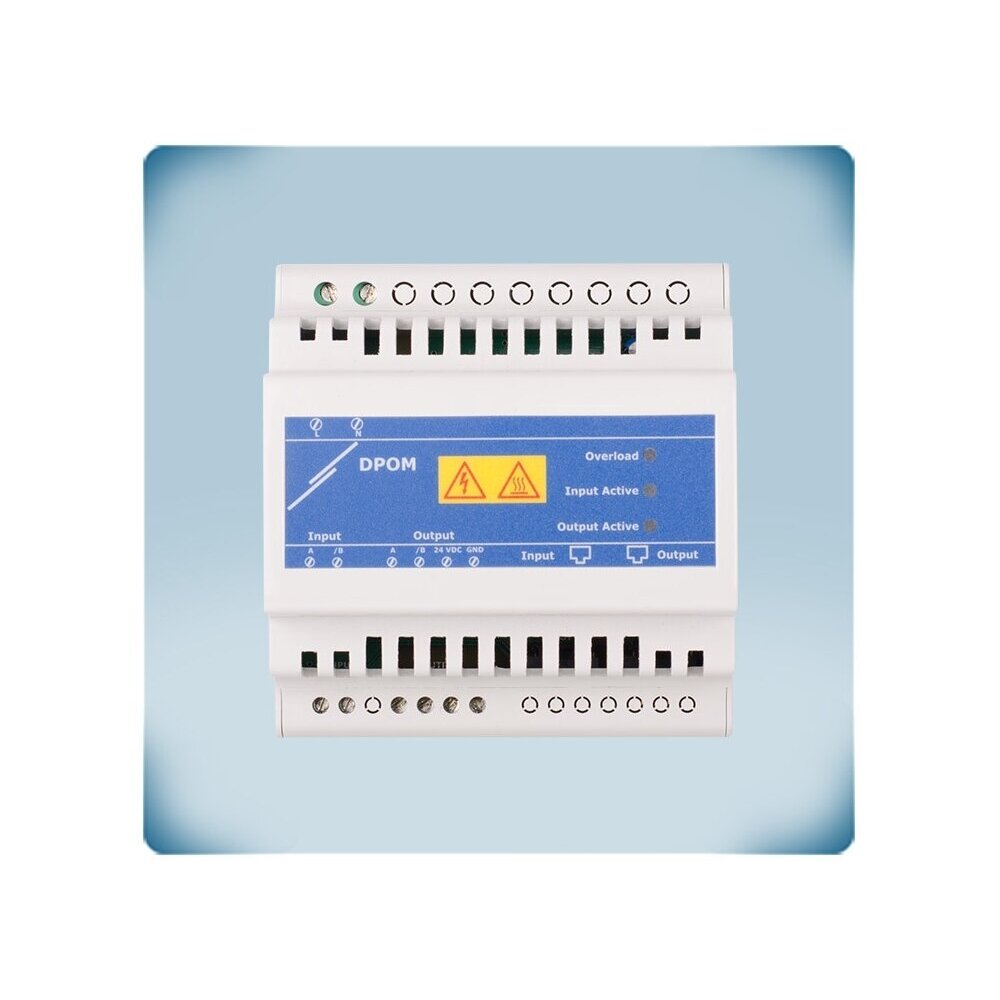

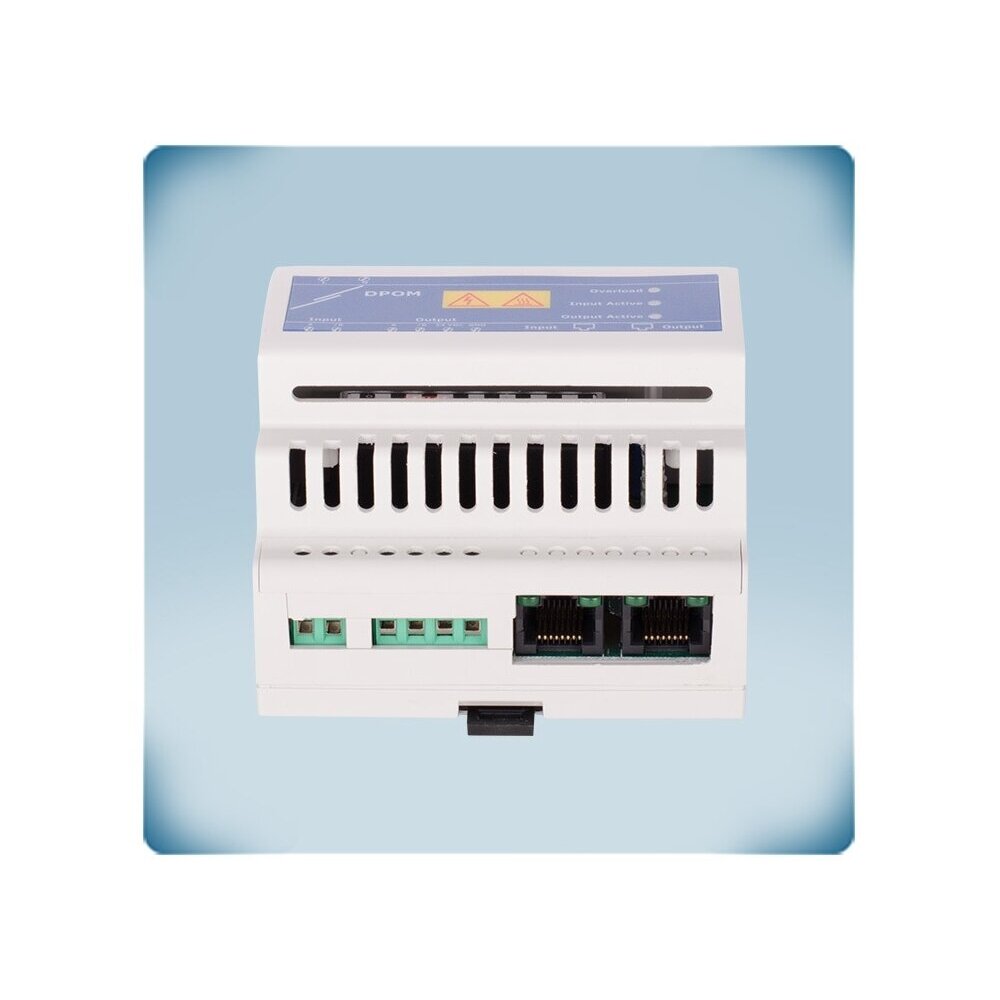

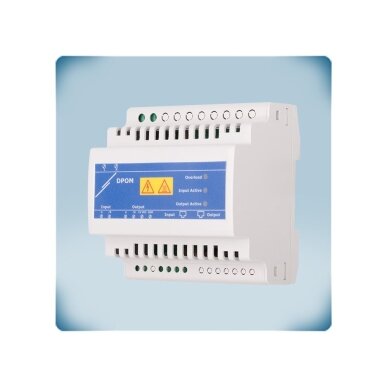

    Power over Modbus toitemoodul Modbus RTU kordajaga | 24VDC | 20W | 85-264VAC | RJ45 | DIN-liist | IP20 | Sentera Controls | DPOM8-24-20

    Tootekood: DPOM8-24-20
    Küsi
    Hind 128.62 € KM-ga
    ( 106.30 € KM-ta )
    200.65 € Säästa 72.03 €
    pakkumine kehtib kuni 2026-12-31
    Soovid teistsugust hinda? Paku oma!
  • Info

    Power over Modbus toitemoodul Modbus RTU kordajaga | 24VDC | 20W | 85-264VAC | RJ45 | DIN-liist | IP20 | Sentera Controls | DPOM8-24-20

    DPOM8-24-20 – Sentera Controls DIN-liistu „Power over Modbus“ (PoM) moodul: integreeritud 24 VDC / 20 W toiteallikas ja galvaaniliselt isoleeritud Modbus RTU kordaja. Võimaldab ühe UTP-kaabli kaudu toita ja ühendada Modbus-andureid ning kontrollereid.

    Põhimõte:
    Üks moodul kapis – ja Modbus liin saab nii 24 VDC toite kui ka võimendatud, isoleeritud signaali. RJ45-ga andurid (nt DTS-M, DTP-M) ühendatakse ühe kaabliga ilma eraldi toitejuhtmeteta.
    Väljund
    24 VDC / 20 W (PoM)
    Side
    Modbus RTU kordaja, kuni 115,2 kbps
    Sisend
    85–264 VAC, 50–60 Hz
    Paigaldus
    DIN-liist, IP20

    Tööpõhimõte

    Moodul paigaldatakse kilbis DIN-liistule ja seda toidetakse 85–264 VAC võrgust. Ühendused – klemmiplokid või RJ45 pesad; klemmid dubleerivad vastavaid RJ45 pesasid, seega saab kasutada mõlemat ühenduse tüüpi.

    Integreeritud toiteallikas annab Modbus-liinile 24 VDC / 20 W (Power over Modbus) ning galvaaniliselt isoleeritud pooldupleksne Modbus RTU kordaja võimendab signaali automaatse edastuskiiruse tuvastusega kuni 115,2 kbps. Roheline LED näitab andmeedastust, punased LED-id ülekoormust või lühist.

    Tulemus – kuni 32 seadet ja kuni 1200 m liini, mida toidetakse ja ühendatakse sama UTP-kaabliga. Pikkades liinides kasutage väikseimat võimalikku edastuskiirust ja liitke kokku PoM-seadmete tarbimine – kogu võimsus ei tohi ületada 20 W.

    Kasu DPOM8-24-20?
    Toide ning võimendatud, isoleeritud Modbus signaal ühes DIN-moodulis – vähem kaableid ja töökindlam side pikkadel liinidel.

    Tehnilised andmed

    Toote tüüp Power over Modbus toitemoodul Modbus RTU kordajaga
    Tootja / kood Sentera Controls / DPOM8-24-20
    Toitepinge 85–264 VAC, 50–60 Hz
    Väljund 24 VDC / 20 W (Power over Modbus)
    Side Modbus RTU (RS485), galvaaniliselt isoleeritud pooldupleks-kordaja
    Edastuskiirus Automaatne tuvastamine, kuni 115,2 kbps
    Seadmete arv / kaugus Kuni 32 seadet, kuni 1200 m
    Ühendused Klemmid (L, N, 24 VDC, GND, A, /B) ja RJ45 pesad
    Kaitse Ülekoormuse ja lühise vastu
    Indikatsioon Punased LED-id – ülekoormus / lühis; roheline LED – andmeedastus
    Korpus ABS-plast, hall RAL7035
    Paigaldus DIN-liist
    Kaitseklass IP20
    Töökeskkond -20…+40 °C, 5–85 % rH, kondenseerumiseta
    Kaal 0,175 kg (neto)
    Vastavus LVD 2014/35/EL, EMC 2014/30/EL, RoHS (EL) 2015/863

    Tootja dokumentatsioon

    ✔ Soovitab Elektrotechnikos sprendimai

    Tootja originaaldokumentatsioon – tehnilised andmed, ühendusskeemid ja paigaldusjuhised.

    Põhifunktsioonid

    • Power over Modbus – 24 VDC toide samas UTP-kaablis andmetega.
    • Modbus RTU kordaja – galvaaniliselt isoleeritud, võimendab signaali kuni 1200 m.
    • Kuni 32 seadet – ühes võimendatud segmendis.
    • Automaatne kiiruse tuvastamine – kuni 115,2 kbps ilma käsitsi konfigureerimiseta.
    • RJ45 ja klemmid – valige mugavam ühenduse tüüp.
    • Kaitse ja LED-indikatsioon – ülekoormuse ja lühise signalisatsioon.
    • Universaalne sisend 85–264 VAC – ühendatakse otse võrku ilma eraldi allikata.
    • 3SModbus – seaded arvutist CNVT-USB-RS485-V2 muunduri ja 3SModbus programmiga.

    Kus kasutatakse?

    • Sentera Modbus andurite (DTS-M, DTP-M) toide ja ühendamine
    • Ventilatsiooni- ja küteautomaatika kapid
    • Pikad Modbus RTU liinid (kuni 1200 m)
    • BMS-i Modbus-võrkude segmenteerimine
    • Objektid paljude Modbus-seadmetega
    • Modbus-segmendi galvaaniline eraldamine kontrollerist

    Kasutamine vastavalt vajadusele

    Automaatika integraatorile.
    Isoleeritud kordaja ja toide ühes – stabiilsem Modbus-võrk.
    Paigaldajale.
    RJ45 ühendused – andurid ühendatakse ühe UTP-kaabliga.
    Projekteerijale.
    Vähem kaableid ja toiteallikaid objektil.

    Praktiline kasutus

    Kui ventilatsiooniseadmes on neli DTS-M ja kaks DTP-M andurit (kumbki kuni 0,192 W), siis toidab DPOM8-24-20 neid kõiki 24 VDC-ga RJ45 kaudu sama UTP kaabliga ja võimendab Modbus RTU signaali kuni 1200 m liinile, ületamata märgatavalt 20 W.

    Rakendusjuhend: kuidas kasutatakse praktikas

    DPOM8-24-20 muutub Modbus-liini toite- ja sideüksuseks:

    Objekt Mida ühendatakse Tulemus Paigaldaja märkus
    Ventilatsiooniseade Modbus anduritega DTS-M-080 / DTS-M-160 → RJ45 → DPOM8-24-20 Andurid toidetakse ja ühendatakse ühe UTP-kaabliga PoM kogu võimsus kuni 20 W
    Küttesüsteem DTP-M torudel → DPOM8-24-20 → kontroller Torude temperatuurid Modbus võrgus Igale seadmele – unikaalne aadress
    Pikk Modbus-liin DPOM8-24-20 kordajana liini keskel Signaal võimendatakse, liin kuni 1200 m Kasutage väikseimat võimalikku kiirust
    BMS-i integratsioon Kontroller / BMS ↔ DPOM8-24-20 ↔ seadmed Galvaaniliselt isoleeritud segment Kuni 32 seadet

    Kuidas valida toiteallikat

    Ühendatavad seadmed / võimsus Soovitatav mudel
    24 VDC seadmed, kuni 36 W DHDR8-24-36 (24 VDC, 36 W, 1,5 A)
    Modbus-seadmed PoM-iga, 24 VDC kuni 20 W + kordaja DPOM8-24-20 (24 VDC, 20 W, PoM) ← see mudel
    24 VAC seadmed, kuni 25 / 40 / 63 VA SATD1-24-25 / -40 / -63 (24 VAC)
    12 VAC seadmed, kuni 25 / 40 / 63 VA SATD1-12-25 / -40 / -63 (12 VAC)
    Reegel: kõigi PoM kaudu toidetavate seadmete võimsuste summa ei tohi ületada 20 W, liinil – mitte rohkem kui 32 seadet ja kuni 1200 m.
    Millal valida muu lahendus: lihtsaks 24 VDC toiteks ilma repiiterita – DHDR8-24-36 (36 W); 12 / 24 VAC seadmetele – SATD1 seeria trafod.

    Plussid

    • Toide ja Modbus kordaja ühes
    • Galvaaniline isolatsioon
    • Kuni 32 seadet, kuni 1200 m
    • Automaatne kiiruse tuvastamine kuni 115,2 kbps
    • RJ45 ja klemmühendused
    • Ülekoormus- ja lühisekaitse

    Miinused / piirangud

    • PoM-i võimsus on piiratud 20 W-ga – suurema 24 VDC koormuse jaoks kasutage lisaks DHDR8-24-36
    • IP20 – ainult kilbis
    • Töötemperatuur kuni +40 °C
    • Pooldupleks-side (Modbus RTU)

    Ohutus- ja paigaldusmärkused

    • Paigalduse ja ühendamise teeb kvalifitseeritud elektrik, võrgutoide lahti ühendatud.
    • Klemmidel L ja N on ohtlik võrgupinge.
    • IP20 – paigaldage ainult kuiva, suletud kilpi.
    • Ärge ületage PoM-i kogukoormust 20 W.

    Kiire valikujuhend

    Power over Modbus
    24 VDC 20 W
    Modbus RTU
    RJ45
    DIN-liist
    Sobib, kui on vaja:
    • toita ja ühendada Modbus andureid ühe UTP kaabli abil;
    • võimendada ja isoleerida Modbus RTU liini;
    • vähendada toiteallikate arvu objektil.
    Kontrollige enne kasutamist:
    • PoM-seadmete võimsuste summa (kuni 20 W);
    • seadmete arv (kuni 32) ja liini pikkus (kuni 1200 m);
    • ühenduse tüüp – RJ45 või klemmid.
    Oluline meeldetuletus: DPOM8-24-20 ei ole Modbus-kontroller – see toidab ja võimendab liini, andmeid loeb kontroller või BMS.

    KKK

    Mitu seadet saab ühendada?
    Ühendada saab kuni 32 seadet ja liin võib ulatuda kuni 1200 m.
    Milline on edastuskiirus?
    Kiirus tuvastatakse automaatselt kuni 115,2 kbps.
    Kas ühendamine ilma RJ45-ta on võimalik?
    Jah, klemmid dubleerivad RJ45 pesasid.
    Milline on PoM võimsus?
    Moodul annab Modbus-liinile 24 VDC / 20 W.
    Kas seda saab paigaldada välitingimustesse?
    Ei, kaitseklass on IP20, seetõttu paigaldatakse see ainult kappi.
    Kuidas seadeid muuta?
    Seadeid muudetakse arvutiga CNVT-USB-RS485-V2 muunduri ja 3SModbus programmi kaudu.
