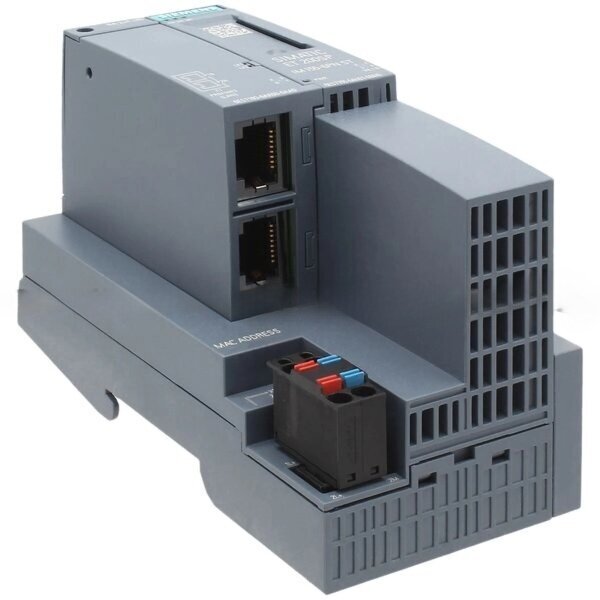

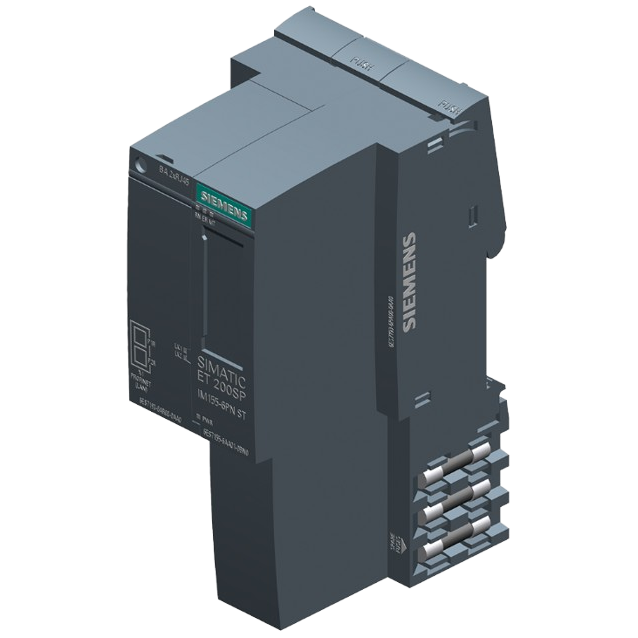

PROFINET liides | side moodul | 24VDC | 2xRJ45 | 6ES7155-6AA01-0BN0 Siemens

Tehnilised andmed

Tootja: Siemens
Seeria: SIMATIC ET 200SP
Mudel: IM 155-6PN ST (6ES7155-6AA01-0BN0)
Komplekt:
• Liidese moodul (6ES7155-6AU01-0BN0)
• Serverimoodul (6ES7193-6PA00-0AA0)
• Võrgukaart BusAdapter BA 2xRJ45 (6ES7193-6AR00-0AA0)

Maks. ühendatavate moodulite arv:
• 32 ET 200SP moodulit
• 16 ET 200AL moodulit

Toitepinge: 24 V DC (19,2–28,8 V)
Tarbimine: 450 mA (maks. 550 mA)
Võimsus: 1,9 W (tüüpiline)
PROFINET liides: RJ45, 2 porti (100 Mbit/s, integreeritud lüliti)

Toetatud funktsioonid:
• Hot Swap (mooduli vahetus töö ajal)
• PROFIenergy, IRT, Prioritized Startup
• Shared Device (kuni 2 IO kontrollerit)
• Media Redundancy (MRP)
• TCP/IP, SNMP, LLDP protokollid

Kaitse:
• Lühise ja polaarsusvigade kaitse
• Potentsiaalide eraldus PROFINETi ja teiste ahelate vahel (1500 V AC)

Mõõtmed: 50 × 117 × 74 mm
Kaal: ~147 g (ilma adapterita)
Töötemperatuur: -30 °C kuni +60 °C
Paigalduskõrgus: kuni 5000 m üle merepinna

Funktsioonid

Tagab usaldusväärse side PROFINET võrgus.

Võimaldab paindlikku modulaarsüsteemide seadistust.

Toetab moodulite vahetamist süsteemi väljalülitamata (Hot Swap).

Energiat säästev funktsioon (PROFIenergy).

Diagnostika LED-id kiireks seadme oleku kontrolliks.

Kasutusala

Inseneridele: mugav süsteemi laiendamine, usaldusväärne side, lihtne integreerimine TIA Portaliga (alates V14) või STEP 7 (alates V5.5 SP4).

Elektrikutele: kiire paigaldus, lihtne ühenduste haldamine, vähe ruumi kapis.

Tööstusele: hädavajalik tootmisliinides, logistikalahendustes, protsesside automatiseerimisel, kus vajalik detsentraliseeritud juhtimine ja kõrge töökindlus.

Plussid

Siemens kvaliteet – töökindlus ja pikaealisus.

Hot Swap funktsioon – mooduleid saab vahetada ilma süsteemi seiskamata.

Lai protokollide toetus (PROFINET, TCP/IP, SNMP jne).

Paindlik laiendatavus – kuni 32 ET 200SP ja 16 ET 200AL moodulit.

Kompaktne disain, mis võtab vähe ruumi kapis.

Miinused

Kõrgem hind võrreldes põhikommunikatsiooni moodulitega.

Vajalikud teadmised PROFINET võrkudest ja Siemens TIA Portalist.

Ei ole mõeldud koduseks kasutamiseks ilma tehnilise hoolduseta.
