  • Uus   Radiaalne spiraalkorpusega ventilaator | parempoolne | 4-pooluseline mootor | 230V | D136 | 315×275×233mm | teras | sinine | Turbo Balance 140 4P 230 D | 4772318505198
    Uus   Radiaalne spiraalkorpusega ventilaator | parempoolne | 4-pooluseline mootor | 230V | D136 | 315×275×233mm | teras | sinine | Turbo Balance 140 4P 230 D | 4772318505198 1
    Uus   Radiaalne spiraalkorpusega ventilaator | parempoolne | 4-pooluseline mootor | 230V | D136 | 315×275×233mm | teras | sinine | Turbo Balance 140 4P 230 D | 4772318505198 2

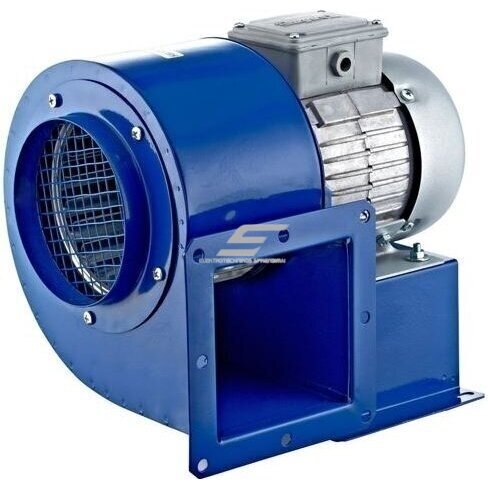

    Radiaalne spiraalkorpusega ventilaator | parempoolne | 4-pooluseline mootor | 230V | D136 | 315×275×233mm | teras | sinine | Turbo Balance 140 4P 230 D | 4772318505198

    Tootekood: 03023
    Vöötkood: 4772318505198
    Küsi
    Hind 144.06 € KM-ga
    ( 119.06 € KM-ta )
    Soovid teistsugust hinda? Paku oma!

    Radiaalne spiraalkorpusega ventilaator Turbo Balance 140 4P 230 D: 4-pooluseline mootor, 230 V, kuni 600 m³/h ja 450 Pa, parempoolne väljavooluava, teraskorpus IP44. Kanalivõrguga ventilatsiooniks.

  • Info

    Radiaalne spiraalkorpusega ventilaator | parempoolne | 4-pooluseline mootor | 230V | D136 | 315×275×233mm | teras | sinine | Turbo Balance 140 4P 230 D

    Radiaalne (tsentrifugaal-) spiraalkorpusega ventilaator kohtseks või üldiseks sissepuhke- ja väljatõmbeventilatsiooniks ulatusliku kanalivõrguga. 4-pooluseline 230 V mootor tagab kuni 600 m³/h õhuvooluhulga ja kuni 450 Pa rõhu ning parempoolne väljavooluava lihtsustab ühendamist kanalitrassiga.

    Põhimõte:
    Balance seeria – suure jõudlusega universaalne mudel. Pulbervärvitud teraskorpus, ettepoole kõverdatud labadega tsingitud terasest tiivik ja IP44 kaitse – usaldusväärne lahendus töökodadele, ladudele, katlamajadele ja äripindadele.
    Õhuvooluhulk
    600 m³/h
    Rõhk
    450 Pa
    Võimsus / pinge
    300 W / 230 V
    Müra
    43 dB(A)

    Aitame seadistada kiiruse ja automaatjuhtimise

    Nõustame, kuidas selle ventilaatori kiirust reguleerida ning kuidas seda ruumi tingimuste – niiskuse, temperatuuri või CO₂ kontsentratsiooni – järgi automaatselt sisse lülitada või juhtida. Valime sobiva kiiruseregulaatori, termostaadi, niiskus- või CO₂-anduri ja selgitame, kuidas need ühendada.

    Võtke meiega ühendust: tel +370 658 01033 või e-posti teel info@elsprendimai.eu

    Kirjeldage e-kirjas lühidalt olukorda: ruumi otstarve ja suurus, ventilaatori mudel ning mida soovite juhtida – kiirust, niiskust, temperatuuri või CO₂-d.

    Hulgikogused: suurema koguse ostmisel erihinnad. Märkige e-kirjas vajalik kogus ja koostame teile individuaalse pakkumise.

    Tööpõhimõte

    Ettepoole kõverdatud labadega tiivik imeb õhu sisse metallvõrguga kaitstud aksiaalse sisendi kaudu ja spiraalkorpus suunab selle väljavooluavasse. Selline konstruktsioon tekitab suurema rõhu kui aksiaalventilaatorid ning ületab kanalite, restide ja filtrite takistuse.

    4-pooluseline mootor pöörleb aeglasemalt (≈1400 p/min 50 Hz juures), seega töötab vaiksemalt ja koormab õhukanaleid vähem, kuid vooluhulk ja rõhk on väiksemad. Väljavooluava asend (parempoolne) määratakse mootori poolt vaadates – enne tellimist kontrollige, millisele poolele õhukanal ühendatakse.

    Miks valida see ventilaator?
    Suur rõhk kompaktses korpuses – üks ventilaator teenindab kogu kanalisüsteemi ning seina- või laepaigaldus säästab ruumi.

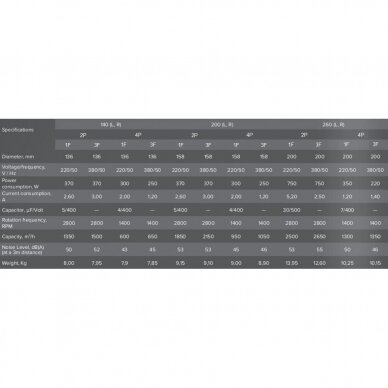

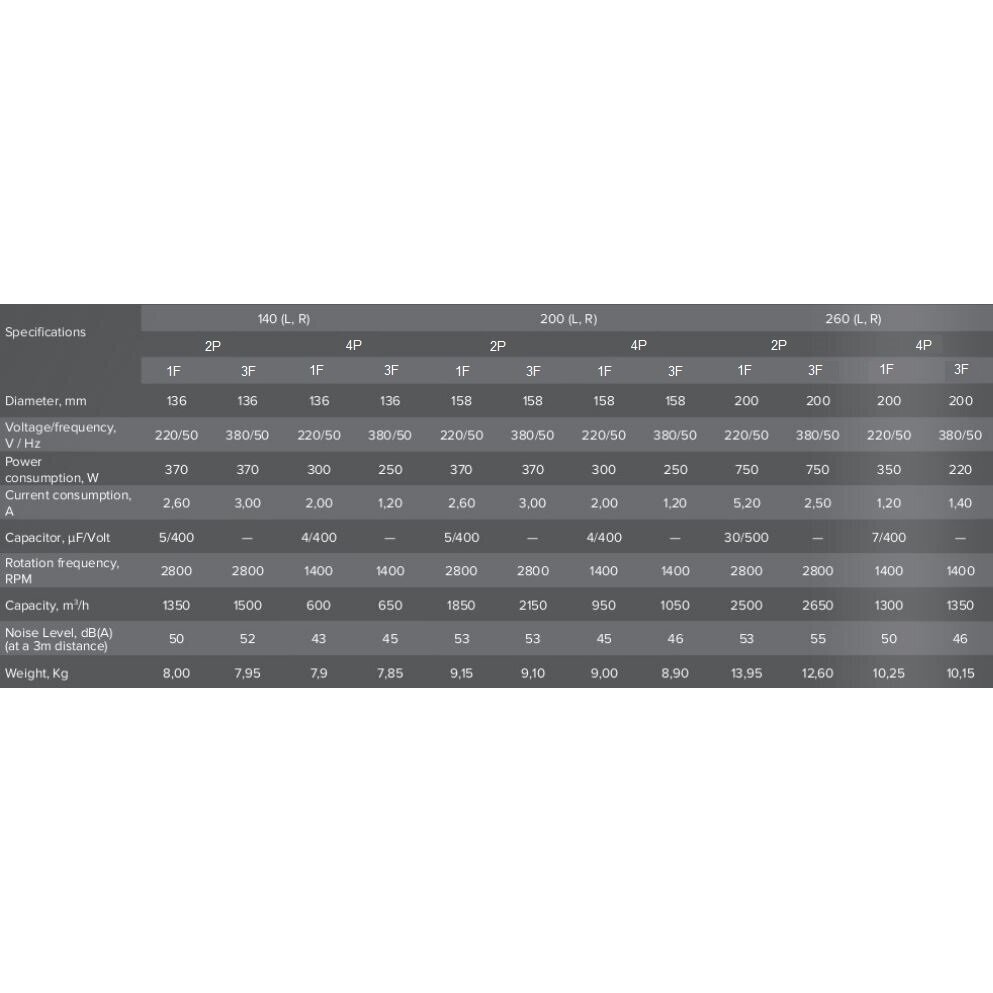

    Tehnilised andmed

    Toote tüüp Radiaalne (tsentrifugaal-) spiraalkorpusega ventilaator
    Mudel Turbo Balance 140 4P 230 D
    Kood 03023
    Seeria Turbo Balance
    Mootor 4-pooluseline mootor
    Toide 1 faas, 230 V, 50 Hz
    Võimsus 300 W
    Maks. õhuvooluhulk 600 m³/h
    Maks. rõhk 450 Pa
    Müratase 43 dB(A)
    Väljavooluava parempoolne (mootori poolt vaadates)
    Ühenduse läbimõõt Ø136 mm

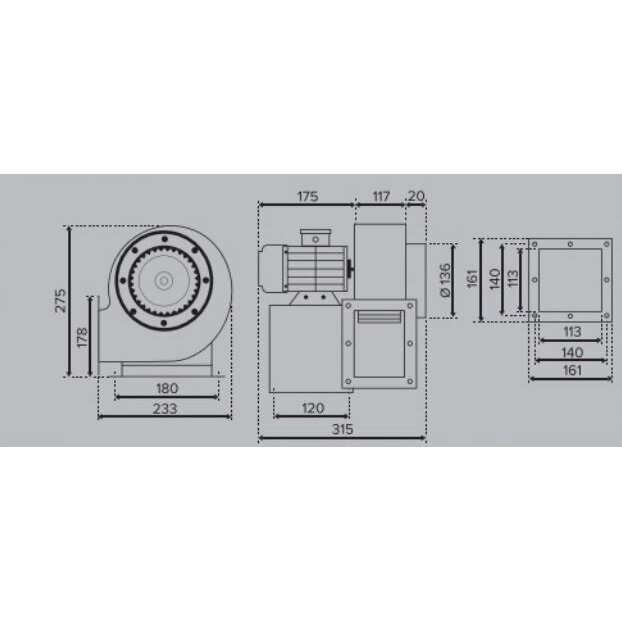

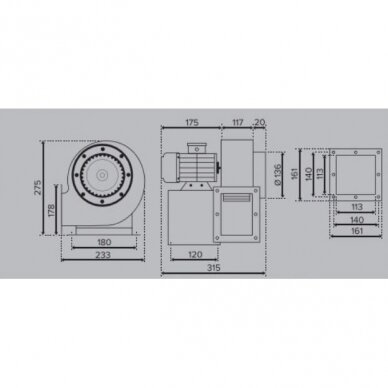

    Mõõtmed (L × K × S) 315×275×233 mm
    Korpus Külmvaltsitud teras, pulbervärv
    Tiivik Tsingitud teras, ettepoole kõverdatud labad
    Laagrid Kuullaagrid
    Kaitseklass IP44
    Värv sinine
    Paigaldus Seinale või lakke
    Garantii 24 kuud
    EAN 4772318505198
    Päritoluriik Türgi

    Põhifunktsioonid

    • Suur rõhk – Kuni 450 Pa – ületab pikkade kanalite, filtrite ja restide takistuse.
    • Õhuvooluhulk – Kuni 600 m³/h kohtseks või üldventilatsiooniks.
    • Kaitstud sisend – Metallvõrk takistab võõrkehade sattumist.
    • Vastupidav korpus – Pulbervärvitud teras, IP44 kaitse tolmu ja veepritsmete eest.
    • Kiiruse reguleerimine – Pöörlemiskiirust saab reguleerida ühefaasilise türistor- või autotrafo-kiiruseregulaatoriga, mis on valitud mootori voolu järgi.

    Kus kasutatakse?

    • Tootmishallid ja töökojad
    • Laod ja logistikaruumid
    • Katlamajad ja tehnoruumid
    • Autoteenindused ja garaažid
    • Suurköökide väljatõmme (rasvafiltritega)
    • Kanalitega sissepuhke- ja väljatõmbesüsteemid

    Kasutus vastavalt vajadusele

    Paigaldajale.
    Vasak- ja parempoolse väljavooluga versioonid võimaldavad valida ventilaatori kanalitrassi järgi.
    Ettevõttele.
    Üks ventilaator teenindab mitme ruumi kanalivõrku – vähem seadmeid ja hooldust.
    Projekteerijale.
    Selged andmed – vooluhulk, rõhk, võimsus ja mõõtmed – lihtsustavad valikut süsteemi karakteristiku järgi.

    Praktiline kasutus

    Ventilaatori valimisel arvutage vajalik õhuhulk ja kanalivõrgu takistus: näidatud 600 m³/h saavutatakse takistuseta ning rõhu kasvades vooluhulk väheneb. Pikemate võrkude jaoks valige 2-pooluseline või Plus seeria mudel, vaiksemaks tööks 4-pooluseline.

    Plussid

    • Õhuvooluhulk kuni 600 m³/h
    • Rõhk kuni 450 Pa
    • Teraskorpus, IP44
    • Kuullaagrid – pikk kasutusiga
    • Vasak- ja parempoolsed versioonid

    Miinused / piirangud

    • Valjem kui kanaliventilaatorid – soovitatav kasutada summuteid
    • Väljavooluava poolt ei saa hiljem muuta
    • Ei ole sertifitseeritud tulekahju suitsueemaldussüsteemidele
    • Vooluhulk väheneb kanalitakistuse kasvades

    Ohutus- ja paigaldusjuhised

    • Paigaldus- ja ühendustööd teeb kvalifitseeritud elektrik
    • Toiteahelasse paigaldatakse kaitselüliti ja mootorikaitse
    • Ventilaator kinnitatakse tugevale alusele vibratsiooni summutavate tihenditega
    • Enne hooldust lülitage toide välja
    • Sisend ja väljund ei tohi olla blokeeritud
    • Ärge kasutage plahvatusohtlikus keskkonnas ega agressiivsete gaaside teisaldamiseks

    Kiirvaliku juhend

    600 m³/h
    450 Pa
    300 W
    IP44
    Sobib, kui on vaja:
    • ventileerida tootmishalli, ladu või töökoda kanalite kaudu
    • eemaldada õhku mitmest ruumist ühe ventilaatoriga
    • ehitada sissepuhkesüsteem filtrite ja kaloriferiga
    Kontrollige enne kasutamist:
    • kas toitepinge sobib (230 V)
    • millisele poolele väljavoolukanal ühendatakse
    • kas rõhk on teie kanalivõrgule piisav
    • kas paigalduseks on koht ja tugev alus
    Oluline meeldetuletus: Radiaalventilaator töötab tõhusalt ainult siis, kui selle karakteristik vastab kanalisüsteemi takistusele.

    KKK

    Mille poolest erinevad vasak- ja parempoolne versioon?
    Väljavooluava asendi poolest mootori poolt vaadates. Tehnilised andmed on samad.
    Mille poolest erinevad 2- ja 4-pooluselised mootorid?
    2-pooluseline pöörleb ≈2800 p/min ning annab suurema vooluhulga ja rõhu, 4-pooluseline ≈1400 p/min ja töötab vaiksemalt.
    Kas kiirust saab reguleerida?
    Jah. Pöörlemiskiirust saab reguleerida ühefaasilise türistor- või autotrafo-kiiruseregulaatoriga, mis on valitud mootori voolu järgi.
    Kas sobib tulekahju suitsu eemaldamiseks?
    Ei. Ventilaator on mõeldud üldventilatsiooniks ega ole sertifitseeritud suitsueemaldussüsteemidele.
    Kas saab paigaldada välja?
    Ainult varjualuse alla, otsese vihma eest kaitstult: IP44 kaitseb pritsmete, kuid mitte paduvihma eest.
    Millise läbimõõduga kanal ühendatakse?
    Ühenduse läbimõõt on Ø136 mm. Enne paigaldust kontrollige ühenduste mõõtmeid oma kanalisüsteemi järgi.

    Turbo Balance 140 4P 230 D radiaalventilaator 600 m³/h, 450 Pa

    Radiaalne spiraalkorpusega ventilaator Turbo Balance 140 4P 230 D: 4-pooluseline mootor, 230 V, kuni 600 m³/h ja 450 Pa, parempoolne väljavooluava, teraskorpus IP44. Kanalivõrguga ventilatsiooniks.

    Illustratiivne pilt võib olla loodud tehisintellekti abil. Toote välimus võib kujutatud tootest veidi erineda. Lähtuge tehnilisest spetsifikatsioonist.
