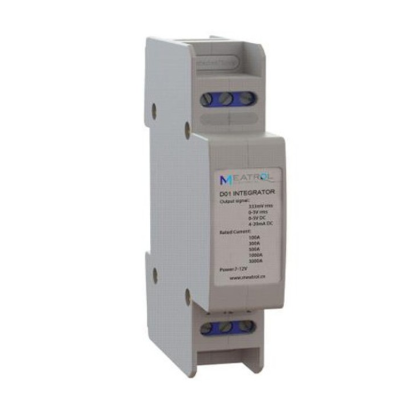

  •   Rogowski mähise integraator DIN-liistule | 500 A | 50 mV/kA | 4–20 mA | Vahelduvvoolu mõõtmiseks | D1.3

    Rogowski mähise integraator DIN-liistule | 500 A | 50 mV/kA | 4–20 mA | Vahelduvvoolu mõõtmiseks | D1.3

    Tootekood: ESD1.3
    Küsi
    Hind 326.70 € KM-ga
    ( 270.00 € KM-ta )
    Soovid teistsugust hinda? Paku oma!

    Tööstuslik Rogowski mähise integraator, mis on mõeldud vahelduvvoolu (AC) täpseks mõõtmiseks ja usaldusväärseks andmeedastuseks 4–20 mA analoogsignaali kaudu. Seda integraatorit peetakse üheks töökindlaimaks lahenduseks elektriliselt mürarikkas tööstuskeskkonnas ning seetõttu on see kõrgelt hinnatud energeetika-, tootmis- ja taristuprojektides. Seade paigaldatakse DIN-liistule, võtab juhtkilbis minimaalselt ruumi ning võimaldab suuri voole ohutult ja mitteinvasiivselt mõõta ilma kaableid või siine lahti ühendamata. Integraator ühendab tehnilise täpsuse, tööstusliku töökindluse ja selge signaaliarhitektuuri.

  • Info

    Tehnilised spetsifikatsioonid

    Tüüp: Rogowski mähise integraator 4–20 mA väljundiga
    Mudel: D1.3
    Paigaldus: DIN-liist (35 mm)
    Nimisisendvool: 500 A
    Väljundsignaal: 4–20 mA
    Mähise ülekandetegur: 50 mV/kA
    Mõõtetäpsus: ±1% (1% kuni 100% nimivoolust)
    Sagedusriba: 5 Hz – 20 kHz
    Toitepinge: 12 V DC või 24 V DC (vaikimisi – 24 V DC)
    Mõõtmistüüp: Ainult vahelduvvool (AC)
    Konstruktsiooniline märkus: Integraator valitakse konkreetse konfiguratsiooni jaoks (nimivool ja mähise koefitsient ei ole ümberlülitatavad)

    Funktsioonid

    Rogowski mähise signaali integreerimine stabiilseks 4–20 mA signaaliks
    Kõrge vastupidavus elektromagnetilistele häiretele
    Usaldusväärne töö pikkadel kaabliteekondadel
    Selge ja standardiseeritud liides automaatikaseadmetega
    Korrektne ja professionaalne paigaldus elektrijaotuskilpides

    Kasutamine

    Kodukasutaja / edasijõudnud kasutaja:
    Kasutatakse suurte voolude täpseks jälgimiseks (nt peakilp või päikeseelektrijaama tootmine) koduautomaatika või energiamonitooringu süsteemide kaudu.

    Elektrik:
    DIN-liistu formaat, selgelt paigutatud klemmid ja standardne 24 V DC toide võimaldavad kiiret ja veatut paigaldust. Suurepärane lahendus vanemate jaotuskilpide moderniseerimiseks, kus ruumi on vähe ja töökindlus on kriitilise tähtsusega.

    Insener / automaatikaspetsialist:
    Kasutatakse projektides, kus on vajalik stabiilne analoogsignaal ja kõrge häirekindlus. 20 kHz sagedusriba võimaldab jälgida mitte ainult põhivoolu, vaid ka kõrgemaid harmoonikuid, mis on olulised elektrivõrgu kvaliteedi analüüsimisel.

    Plussid

    4–20 mA väljund – tööstusstandard, väga häirekindel
    DIN-liistu paigaldus – korrastatud ja professionaalne lahendus
    Kõrge mõõtetäpsus kogu töövahemikus
    Sobib pikaajaliseks pidevaks tööks tööstuskeskkonnas

    Miinused

    Fikseeritud nimivool – vajalik täpne valik
    Puuduvad digitaalsed liidesed (RS485 / Modbus)
    Mõõdab ainult vahelduvvoolu (AC)
    Vajalik väline alalisvoolu (DC) toiteallikas

    Illustratiivne pilt võib olla loodud tehisintellekti abil. Toote välimus võib kujutatud tootest veidi erineda. Lähtuge tehnilisest spetsifikatsioonist.
