  •   Silindriline kaitse päikeseelektrijaamadele | 10x38mm | 15A | 33kA | gPV | 1000VDC
      Silindriline kaitse päikeseelektrijaamadele | 10x38mm | 15A | 33kA | gPV | 1000VDC 1
      Silindriline kaitse päikeseelektrijaamadele | 10x38mm | 15A | 33kA | gPV | 1000VDC 2
      Silindriline kaitse päikeseelektrijaamadele | 10x38mm | 15A | 33kA | gPV | 1000VDC 3

    Silindriline kaitse päikeseelektrijaamadele | 10x38mm | 15A | 33kA | gPV | 1000VDC

    Tootekood: ES-TX-15PV
    Küsi
    Hind 4.36 € KM-ga
    ( 3.60 € KM-ta )
    Soovid teistsugust hinda? Paku oma!
    Silindriline gPV-kaitse 10x38 mm, mis on mõeldud päikeseelektrijaamade, fotogalvaaniliste moodulite ja alalisvooluahelate (DC) kaitsmiseks lühiste ja liigvoolude eest. See on 15A, 1000V DC kaitse, mille katkestusvõime on 33kA, ja see sobib paigaldamiseks standardsetesse 10x38 mm kaitsmehoidikutesse, mida kasutatakse päikesesüsteemide kaitsepaneelides ja vooluahelates.
  • Info

    Silindriline kaitse päikeseelektrijaamadele 10x38 mm – 15A, 1000V DC, 33kA, gPV

    Silindriline gPV-kaitse 10x38 mm on mõeldud päikeseelektrijaamade, fotogalvaaniliste moodulite ja alalisvooluahelate (DC) kaitsmiseks lühiste ja liigvoolude eest. See on 15A, 1000V DC kaitse, mille katkestusvõime on 33kA ja mis sobib paigaldamiseks standardsetesse 10x38 mm kaitsmehoidikutesse, mida kasutatakse PV-kaitsepaneelides ja päikesesüsteemide ahelates.

    Põhimõte:
    See kaitse on mõeldud fotogalvaaniliste DC-ahelate kaitseks, kui on vaja usaldusväärselt katkestada ohtlik vool lühise või liigvoolu korral. gPV-kasutusklass tähendab, et kaitse on spetsiaalselt kohandatud kõrge alalispingega töötavate päikeseelektrijaamade ahelate jaoks.
    Voolutugevus
    15 A
    Pinge
    1000 V DC
    Klass
    gPV
    Suurus
    10x38 mm

    Tööpõhimõte

    Silindriline PV-kaitse paigaldatakse kaitsmehoidikusse ja ühendatakse alalisvooluahelasse. Tavapärase töö ajal juhib kaitse voolu, kuid liigvoolu või lühise tekkimisel sulab kaitsme sisemine element ja katkestab elektriahela.

    Päikeseelektrijaamades kasutatakse selliseid kaitsmeid PV-moodulite ahelate, DC-kaitsepaneelide, inverterite sisendite või muude alalisvooluahelate kaitsmiseks. gPV-klassi kaitsmed on kohandatud fotogalvaaniliste süsteemide eripäradele, kus võib esineda kõrge DC-pinge ja spetsiifilised lühise tingimused.

    Miks vajavad PV-süsteemid spetsiaalset gPV-kaitset?
    Päikeseelektrijaamad töötavad alalisvooluga, mistõttu peavad kaitseseadmed olema valitud spetsiaalselt DC-ahelate jaoks. gPV-kaitse on mõeldud fotogalvaaniliste ahelate jaoks ja aitab ohtlikku liigvoolu või lühist ohutult katkestada, samas kui tavalised AC-kaitsmed selliseks kasutuseks ei sobi.

    Tehnilised parameetrid

    Toote tüüp Silindriline kaitse päikeseelektrijaamadele
    Kasutusala Fotogalvaanilised süsteemid, PV-ahelad, DC-kaitsepaneelid
    Nimivool 15 A
    Nimipinge 1000 V DC
    Kasutusklass gPV – mõeldud PV-ahelate kaitseks
    Katkestusvõime 33 kA

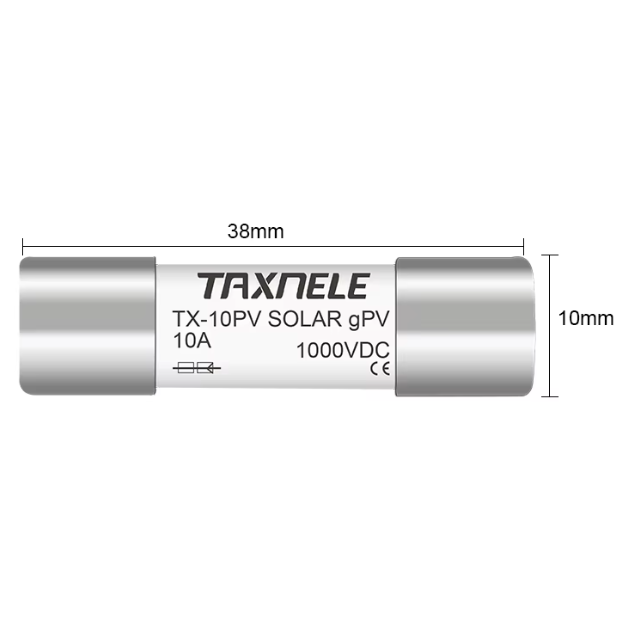

    Mõõdud Ø10 x 38 mm
    Iseloomustus B – kiire toimega kõver
    Standard IEC 60269
    Kontaktid Vaskkontaktid
    Materjalid Kvaliteetsed metallisulamid, vaskkontaktid
    Kest / kate Leegikindel isoleeriv kest
    Ühilduvus Standardse 10x38 mm kaitsmehoidikud
    Paigalduskoht DC-kaitsepaneelid, PV-kaitsmehoidikud, kaitstud elektrikilbid

    Kus kasutatakse?

    • Päikeseelektrijaamades – fotogalvaaniliste DC-ahelate kaitsmiseks lühiste ja liigvoolude eest.
    • PV-moodulite ahelates – üksikute moodulite järjestuste või stringide kaitsmiseks vastavalt projektile.

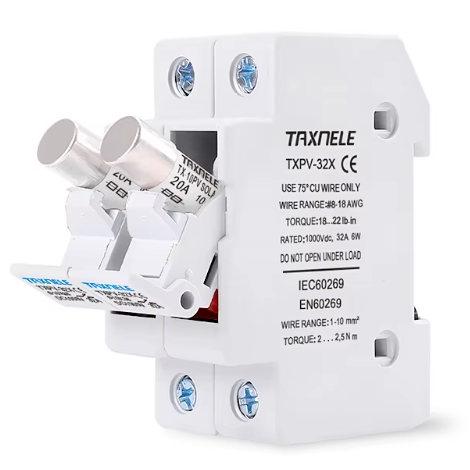

    • DC-kaitsepaneelides – paigaldatuna koos 10x38 mm kaitsmehoidikutega.
    • PV-inverterite sisendites – täiendavaks DC-kaitseks, kui see on skeemiga ette nähtud.
    • Akude või energiasalvestussüsteemide DC-ahelates – ainult siis, kui selline kasutus on lubatud konkreetse projektiga ja komponentide parameetritega.

    Praktiline paigaldusnäide

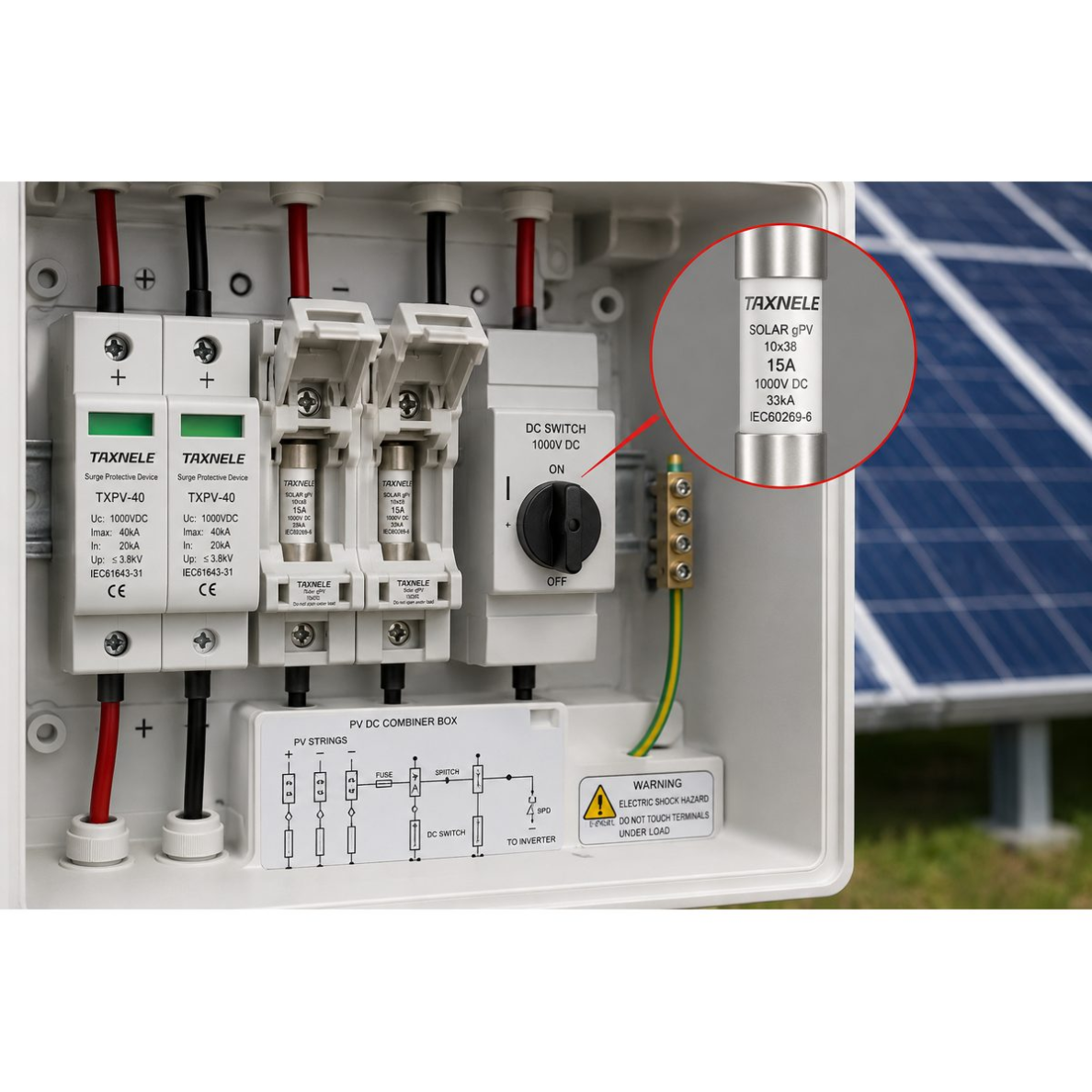

    Näiteks paigaldatakse kaitse 10x38 mm DC-kaitsmehoidikusse päikeseelektrijaama kaitsepaneelis. Iga PV-mooduli ahela jaoks saab valida eraldi gPV-kaitsme, mille voolutugevus ja pinge peavad vastama konkreetse süsteemi projektile.

    Pärast kaitsme läbipõlemist katkeb vooluring ja kaitse tuleb asendada uuega, millel on sama (või projektiga määratud) nimivool ja pinge. Enne vahetamist on kohustuslik DC-ahel ohutult lahutada ja veenduda, et ohtlikku pinget ei ole.

    Plussid

    • 1000 V DC nimipinge – sobib kõrgepinge päikeseelektrijaamade DC-ahelatele.
    • gPV-kasutusklass – spetsiaalselt fotogalvaaniliste ahelate jaoks kohandatud.
    • 33 kA katkestusvõime – kõrge kaitsetase lühise korral.
    • Kompaktne 10x38 mm formaat – sobib standardsetele kaitsmehoidikutele.
    • Vaskkontaktid – hea elektrijuhtivus ja usaldusväärne kontakt.
    • Leegikindel isoleeriv kest – täiendav ohutus elektrikilbis.
    • Sobib PV-kaitsepaneelidele – mugav lahendus päikesepaneelide ahelate kaitsmiseks.

    Miinused / piirangud

    • Ei sobi AC-süsteemidele – see kaitse on mõeldud DC fotogalvaaniliste ahelate jaoks.
    • Vajalik kaitsmehoidik – kaitse tuleb paigaldada sobivasse 10x38 mm DC-hoidikusse.
    • Ühekordne – pärast rakendumist tuleb kaitse asendada uuega.
    • Voolutugevus tuleb täpselt valida – 15 A peab vastama konkreetse PV-ahela parameetritele.
    • Vahetus peab olema ohutu – DC-ahelates võib ohtlik pinge püsida ka pärast süsteemi osa lahutamist.

    Ohutus- ja paigaldusjuhised

    PV-kaitse on alalisvoolu kaitsekomponent, seetõttu peab selle valik ja paigaldamine toimuma vastavalt päikeseelektrijaama projektile, PV-moodulite parameetritele, inverteri andmetele ja elektriohutusnõuetele.

    • Paigaldamise peab teostama kvalifitseeritud elektrik või päikeseelektrijaamade paigaldaja, kellel on kogemusi DC-ahelatega.
    • Kasutada ainult sobivates DC-kaitsmehoidikutes, mis on kohandatud 10x38 mm ja 1000 V DC kaitsmetele.
    • Mitte kasutada AC-ahelates, kui kaitse on ette nähtud ainult fotogalvaaniliste DC-süsteemide jaoks.
    • Voolutugevus peab olema valitud vastavalt projektile – vale kaitsme voolutugevus võib põhjustada ebapiisava kaitse või põhjendamatu rakendumise.
    • Pärast rakendumist tuleb kaitse asendada uuega – kaitse ei ole lähtestatav.
    • DC-ahelad võivad olla ohtlikud – enne vahetamist on kohustuslik süsteem ohutult lahutada ja pinget kontrollida.

    Kiire valikujuhend

    15A gPV silindriline kaitse 10x38 mm 1000V DC – sobiv valik päikeseelektrijaamade DC-ahelatele, kui on vaja kaitset lühiste ja liigvoolude eest. See paigaldatakse standardsetesse 10x38 mm kaitsmehoidikutesse ja seda kasutatakse PV-kaitsepaneelides, inverterite sisendites või moodulite ahelates vastavalt projektile.

    Voolutugevus
    15 A
    Pinge
    1000 V DC
    Klass
    gPV
    Suurus
    10x38 mm
    Sobib, kui on vaja:
    • kaitsta PV-moodulite ahelaid lühise eest;
    • paigaldada päikeseelektrijaamale DC-kaitsepaneel;
    • kasutada standardset 10x38 mm kaitsmehoidikut;
    • töötada 1000 V DC fotogalvaaniliste ahelatega;
    • kasutada päikesesüsteemides gPV-klassi kaitset.
    Kontrolli enne paigaldamist:
    • kas 15 A voolutugevus vastab konkreetse PV-ahela parameetritele;
    • kas süsteemi pinge ei ületa 1000 V DC;
    • kas kaitsmehoidik on kohandatud 10x38 mm ja DC-kasutuseks;
    • kas kaitsme gPV-klass vastab projekti nõuetele;
    • kas paneelil on ette nähtud ohutu kaitsmevahetuse võimalus.
    Oluline meeldetuletus:
    See kaitse on mõeldud fotogalvaanilistele DC-ahelatele. Seda ei saa kasutada universaalse AC-kaitsmena ning vahetus tuleb teostada ainult pärast DC-ahela ohutut lahutamist.

    KKK – korduma kippuvad küsimused

    Milleks on see kaitse mõeldud?
    See on mõeldud päikeseelektrijaamade, PV-moodulite ja muude fotogalvaaniliste DC-ahelate kaitsmiseks lühiste ja liigvoolude eest.
    Mida tähendab gPV-klass?
    gPV tähendab, et kaitse on mõeldud fotogalvaaniliste ahelate kaitseks ja kohandatud päikeseelektrijaamade DC-süsteemidele.
    Kas kaitse sobib 1000 V DC süsteemidele?
    Jah, nimipinge on 1000 V DC.
    Mis on kaitsme suurus?
    Kaitsme mõõdud on Ø10 x 38 mm.
    Kas eraldi kaitsmehoidik on vajalik?
    Jah, kaitse paigaldatakse ühilduvasse 10x38 mm DC-kaitsmehoidikusse. Hoidik ei kuulu komplekti, kui pole märgitud teisiti.
    Kas kaitset saab kasutada AC-ahelates?
    Ei, see kaitse on mõeldud fotogalvaanilistele DC-ahelatele. AC-süsteemide jaoks tuleb valida vastava otstarbega kaitsmed.
    Kas kaitset saab taaskasutada?
    Ei. Kaitse on ühekordne – pärast rakendumist tuleb see asendada uuega.

    Professionaalne DC-kaitse päikeseelektrijaamade ahelatele

    1000V DC gPV silindriline kaitse 10x38 mm aitab kaitsta päikeseelektrijaama ahelaid lühiste ja ohtlike liigvoolude eest, aidates kaasa ohutumale ja töökindlamale PV-süsteemi ekspluatatsioonile.

    Tänu 15A nimivoolule, 33kA katkestusvõimele, gPV-klassile, vaskkontaktidele ja kompaktsele 10x38 mm formaadile on see kaitse praktiline valik elamu- ja ärihoonete päikeseelektrijaamade DC-kaitsepaneelidele.

    Illustratiivne pilt võib olla loodud tehisintellekti abil. Toote välimus võib kujutatud tootest veidi erineda. Lähtuge tehnilisest spetsifikatsioonist.
