  • Uus   20 jaoks
    1323.00 €
    Tänavavalgusti kronstein | ühepoolne | väljaulatuvus 1500 mm | kõrgus 793 mm | 5° tõus | Esm-GL-1-0,6/1,5-5-60

    Tänavavalgusti kronstein | ühepoolne | väljaulatuvus 1500 mm | kõrgus 793 mm | 5° tõus | Esm-GL-1-0,6/1,5-5-60

    Tootekood: Esm-GL-1-0,6/1,5-5-60
    Küsi
    Hind 73.66 € KM-ga
    ( 60.88 € KM-ta )
    Osta rohkem, maksa vähem
    10+ tk  – 70.74 € for tk -3%
    20+ tk  – 66.15 € for tk -10%
    Soovid teistsugust hinda? Paku oma!

    Ühepoolne kõverdatud konsool ühele tänavavalgustile. Väljaulatuvus 1500 mm, kõrgus 793 mm, tõus 5°, kaks kinnitusplaati (270 mm, samm 250 mm).

  • Info

    Tänavavalgusti kronstein | ühepoolne | väljaulatuvus 1500 mm | kõrgus 793 mm | 5° tõus | Esm-GL-1-0,6/1,5-5-60

    Ühepoolne tänavavalgusti kronstein Esm-GL-1-0,6/1,5-5-60 on mõeldud tänava-, õue- või territooriumivalgusti konsool- (külg-) paigalduseks postile. Kõverdatud torukujuline konsool viib valgusti kinnituskohast 1500 mm kaugusele ning kaks ovaalsete avadega põikkinnitusplaati võimaldavad kronsteini kindlalt postile kinnitada.

    Põhimõte:
    Tänavavalgustuse kvaliteet ei sõltu ainult valgustist, vaid ka selle asukohast. 1500 mm väljaulatuvus viib valgusti sõidutee või tee kohale ning 5° tõus (95° nurk posti ja konsooli vahel) suunab valgusvoo sinna, kus seda vaja on, ilma lisaadapteriteta.
    Väljaulatuvus
    1500 mm
    Kogukõrgus
    793 mm
    Konsooli tõus
    5° (95° nurk)
    Kinnitus
    2 plaati, samm 250 mm

    Tööpõhimõte

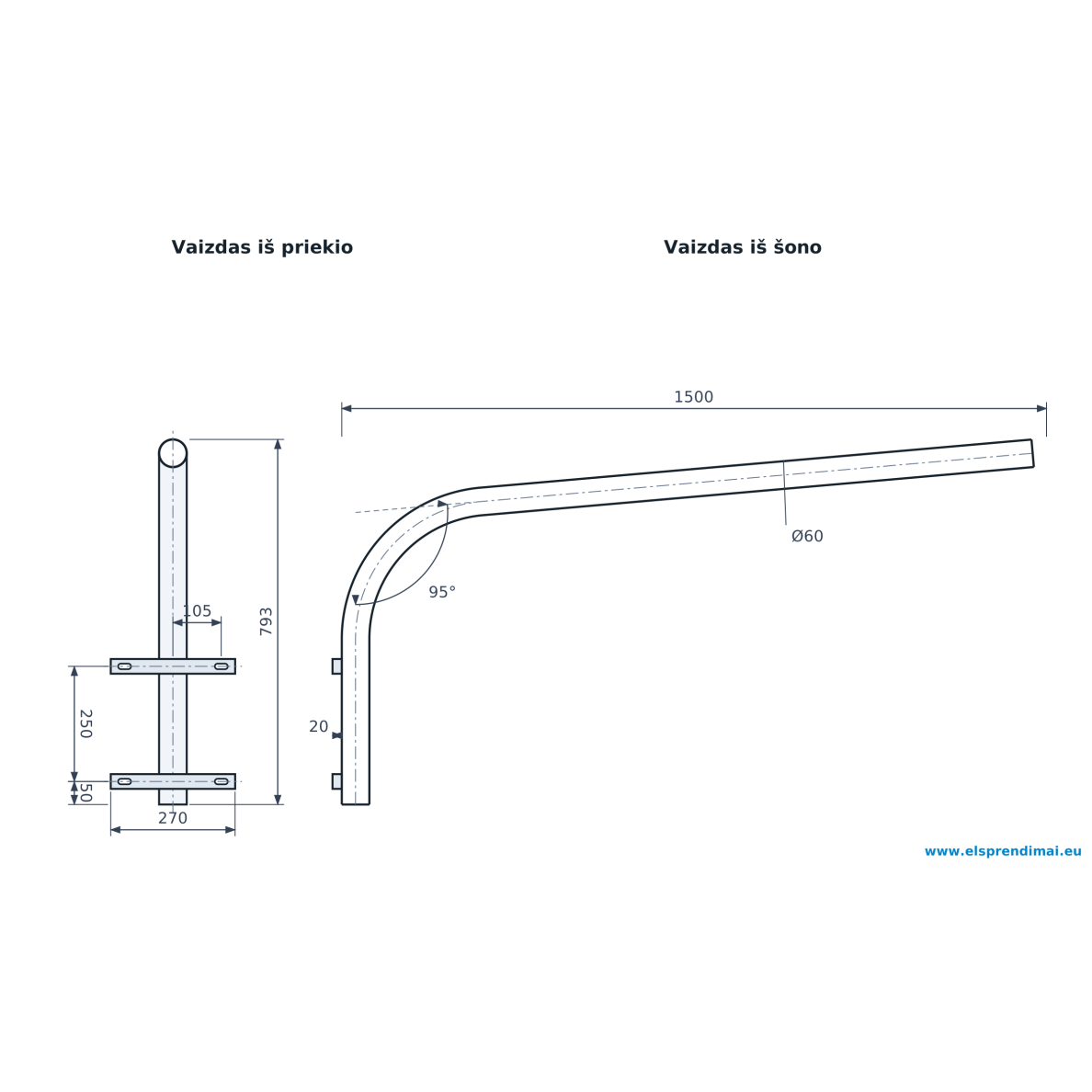

    Kronstein kinnitatakse vertikaalse püstikuga postile kahe põikplaadi abil. Plaatide laius on 270 mm, nendevaheline kaugus 250 mm ning alumine plaat asub püstiku alumisest otsast 50 mm kõrgusel. Plaatide ovaalsed avad annavad paigaldusvaru ja võimaldavad kronsteini enne lõplikku pingutamist loodida.

    Püstik läheb üle kõverdatud konsooliks, mis lõpeb sirge osaga valgusti kinnitamiseks. Konsool on horisontaalist 5° tõstetud, mistõttu valgusti kaldub loomulikult valgustatava ala poole.

    Tulemus: valgusti on postist 1,5 m kaugusel, kindlalt fikseeritud ja suunatud teele, kõnniteele või platsile.

    Miks valida Esm-GL-1-0,6/1,5-5-60?
    See on lihtne standardse geomeetriaga lahendus ühe konsoolvalgusti paigaldamiseks: selged mõõtmed, kaks kinnituspunkti ja fikseeritud tõusunurk võimaldavad valgustuspunkti kiiresti planeerida ja paigaldada.

    Tehnilised andmed

    Toote tüüp Tänavavalgusti kronstein (konsool)
    Tootekood Esm-GL-1-0,6/1,5-5-60
    Konstruktsioon Ühepoolne, torukujuline, kõverdatud konsool
    Toru läbimõõt Ø60 mm
    Valgustite arv 1
    Väljaulatuvus (horisontaalne kaugus) 1500 mm
    Kogukõrgus 793 mm
    Nurk püstiku ja konsooli vahel 95° (5° tõus horisontaalist)
    Kinnitusplaadid 2 tk, laius 270 mm, ovaalsete avadega
    Plaatide vahekaugus 250 mm
    Alumise plaadi asukoht 50 mm püstiku alumisest otsast
    Paigaldus Postile

    Põhifunktsioonid

    • 1500 mm väljaulatuvus – valgusti viiakse tee või kõnnitee kohale, mitte posti kõrvale.
    • 5° tõus – valgusti kaldub valgustatava ala poole ilma lisaadapteriteta.
    • Kõverdatud konsooli profiil – sujuv üleminek püstikult konsoolile, painde kohas puudub keevitatud nurk.
    • Kaks kinnituspunkti 250 mm sammuga – kronstein ei pöördu ega kõigu tuulekoormuse mõjul.
    • Ovaalsed avad plaatides – lihtsam postiga sobitada ja paigaldamisel loodida.
    • Ø60 mm toru – tugev konstruktsioon suure väljaulatuvuse jaoks.

    Kus kasutatakse?

    • Tänavate ja kohalike teede valgustus
    • Külade ja asulate tänavad ning juurdepääsuteed
    • Kortermajade hoovid ja parklad
    • Tööstus- ja laoterritooriumid
    • Talude ja maakodude õued ning juurdesõiduteed
    • Kõnni- ja jalgrattateed
    • Parklate ja territooriumi perimeetri valgustus
    • Olemasolevate valgustipostide moderniseerimine

    Kasutamine vastavalt vajadusele

    Elektripaigalduse töövõtjale.
    Selged mõõtmed võimaldavad kronsteini ilma lisakooskõlastuseta eelarvesse lisada ja paigaldada.
    Omavalitsuse majandusosakonnale.
    Sobib tänavavalgustuspunktide rajamiseks või uuendamiseks, kui vanad valgustid asendatakse LED-valgustitega.
    Maakodu või talu omanikule.
    Võimaldab valgustada juurdesõiduteed või õue olemasolevale postile kinnitatud valgustiga.

    Praktiline kasutus

    Kui õue- või tänavapost seisab teeservas ja otse sellele kinnitatud valgusti valgustab peamiselt muru ja kõnnitee serva, viib kronstein Esm-GL-1-0,6/1,5-5-60 valgusti 1,5 m tee poole ning suunab 5° tõusu tõttu valguse sõiduteele – valgustus muutub ühtlasemaks ilma uue postita.

    Plussid

    • 1500 mm väljaulatuvus viib valgusti valgustatavale alale
    • Fikseeritud 5° tõus – lisaadaptereid pole vaja
    • Kaks kinnituspunkti tagavad stabiilsuse
    • Ovaalsed avad hõlbustavad paigaldust ja loodimist
    • Lihtne ja selge konstruktsioon ilma liikuvate osadeta
    • Ø60 mm toru – tugev konstruktsioon

    Miinused / piirangud

    • Mõeldud ainult ühele valgustile – kahe valgusti jaoks on vaja kahepoolset kronsteini
    • Tõusunurk on fikseeritud ja paigaldamisel seda muuta ei saa
    • Kinnitusdetailid (poldid, lindid) valitakse eraldi vastavalt posti tüübile
    • Kui on vaja suuremat väljaulatuvust, valige pikema konsooliga kronstein

    Ohutus- ja paigaldusjuhised

    • Tehke kõrgustöid ainult sobiva tõsteseadme ja kaitsevahenditega.
    • Enne paigaldamist veenduge, et post peab vastu kronsteini, valgusti ja tuule koormusele.
    • Enne valgusti ühendamist lülitage toide välja ja kontrollige, et liinis pole pinget.
    • Kinnitage mõlema plaadiga – ühest punktist kinnitamine ei ole lubatud.
    • Vedage kaabel valgustini ilma järskude painutusteta ja kaitske seda hõõrdumise eest vastu metalliservi.
    • Valgusti peab elektrivõrku ühendama kvalifitseeritud elektrik.

    Kiire valikujuhend

    Ühepoolne
    Väljaulatuvus 1500 mm
    Kõrgus 793 mm
    Tõus 5°
    Sobib, kui on vaja:
    • paigaldada üks konsoolne tänava- või õuevalgusti;
    • viia valgusti postist umbes 1,5 m kaugusele;
    • suunata valgus väikese tõusunurgaga teele või platsile.
    Kontrollige enne kasutamist:
    • kas valgusti kinnitusava sobib konsooli otsa läbimõõduga;
    • kas posti tüüp ja läbimõõt sobivad kinnitamiseks 270 mm plaatidega;
    • milliseid kinnitusdetaile vajab teie post.
    Oluline meeldetuletus: kronstein ei asenda valgustusprojekti – postide kõrgus, samm ja valgustite võimsus valige vastavalt valgustatava ala nõuetele.

    KKK

    Mitu valgustit saab sellele kronsteinile kinnitada?
    Ühe – tegemist on ühepoolse kronsteiniga.
    Milline on kronsteini väljaulatuvus?
    Horisontaalne kaugus kinnituskohast konsooli otsani on 1500 mm.
    Millise nurga all on konsool tõstetud?
    Nurk püstiku ja konsooli vahel on 95°, st konsool on horisontaalist 5° tõstetud.
    Milline on toru läbimõõt?
    Ø60 mm.
    Milline on kinnitusplaatide vahekaugus?
    Plaadid asuvad 250 mm kaugusel üksteisest, kumbki on 270 mm lai.
    Kas sobib LED-tänavavalgustitele?
    Jah, kui valgusti kinnitusava vastab konsooli otsa läbimõõdule.

    Tänavavalgusti kronstein Esm-GL-1-0,6/1,5-5-60

    Ühepoolne tänavavalgusti kronstein 1500 mm väljaulatuvuse, 793 mm kõrguse ja 5° tõusuga – valgusti konsoolpaigalduseks postile tänavatel, õuedes, parklates ja tööstusterritooriumidel.

    Illustratiivne pilt võib olla loodud tehisintellekti abil. Toote välimus võib kujutatud tootest veidi erineda. Lähtuge tehnilisest spetsifikatsioonist.
