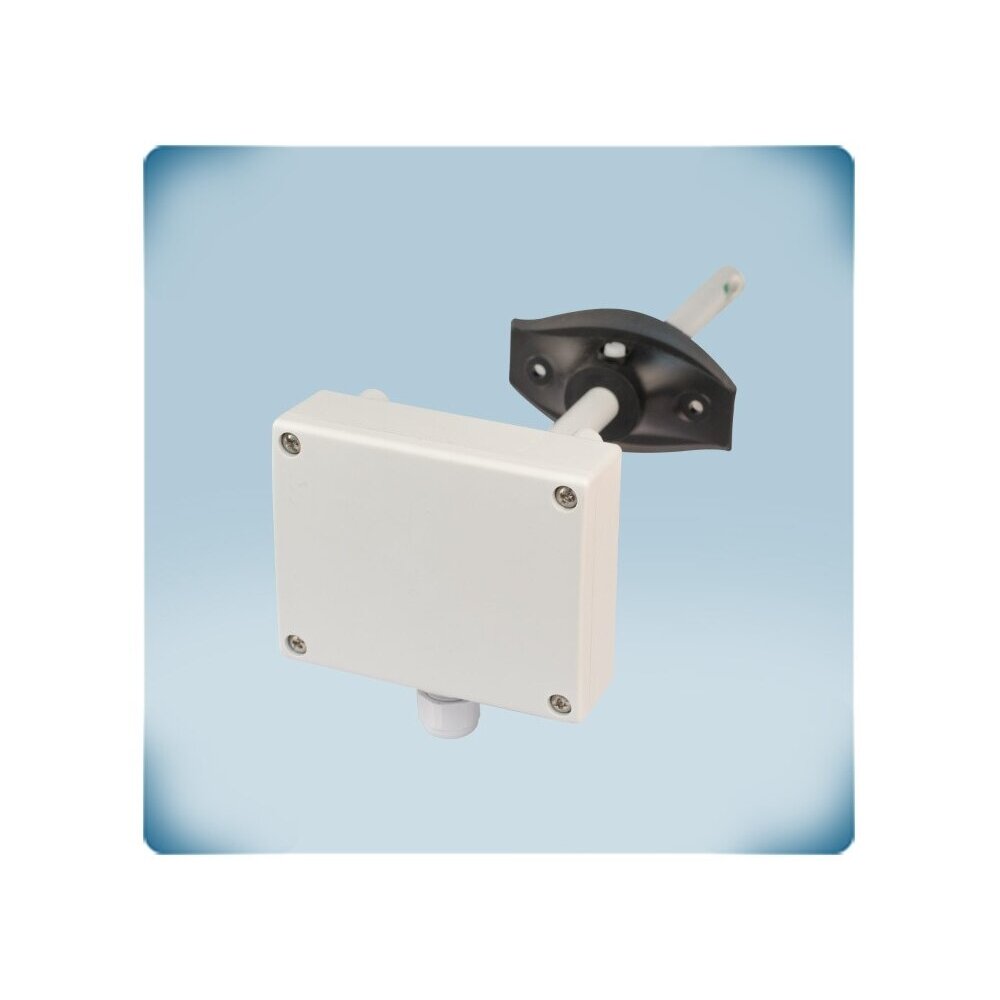

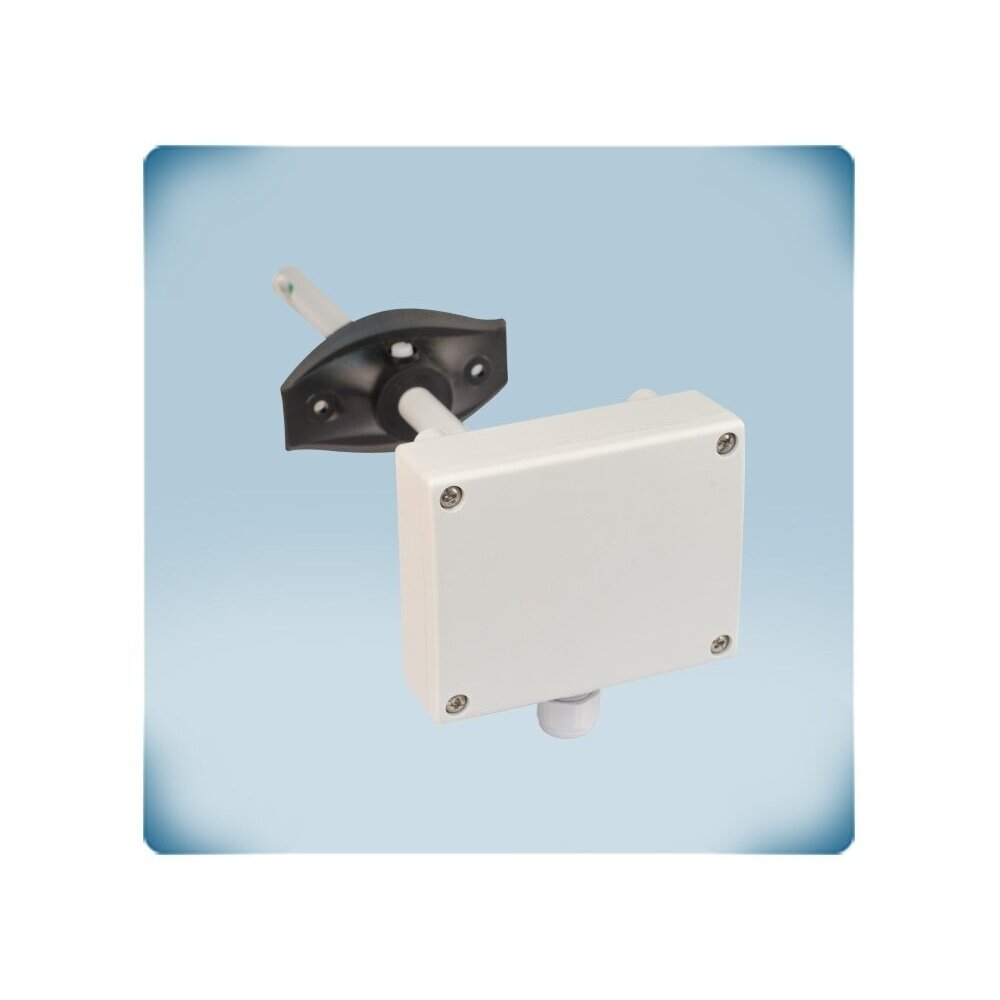

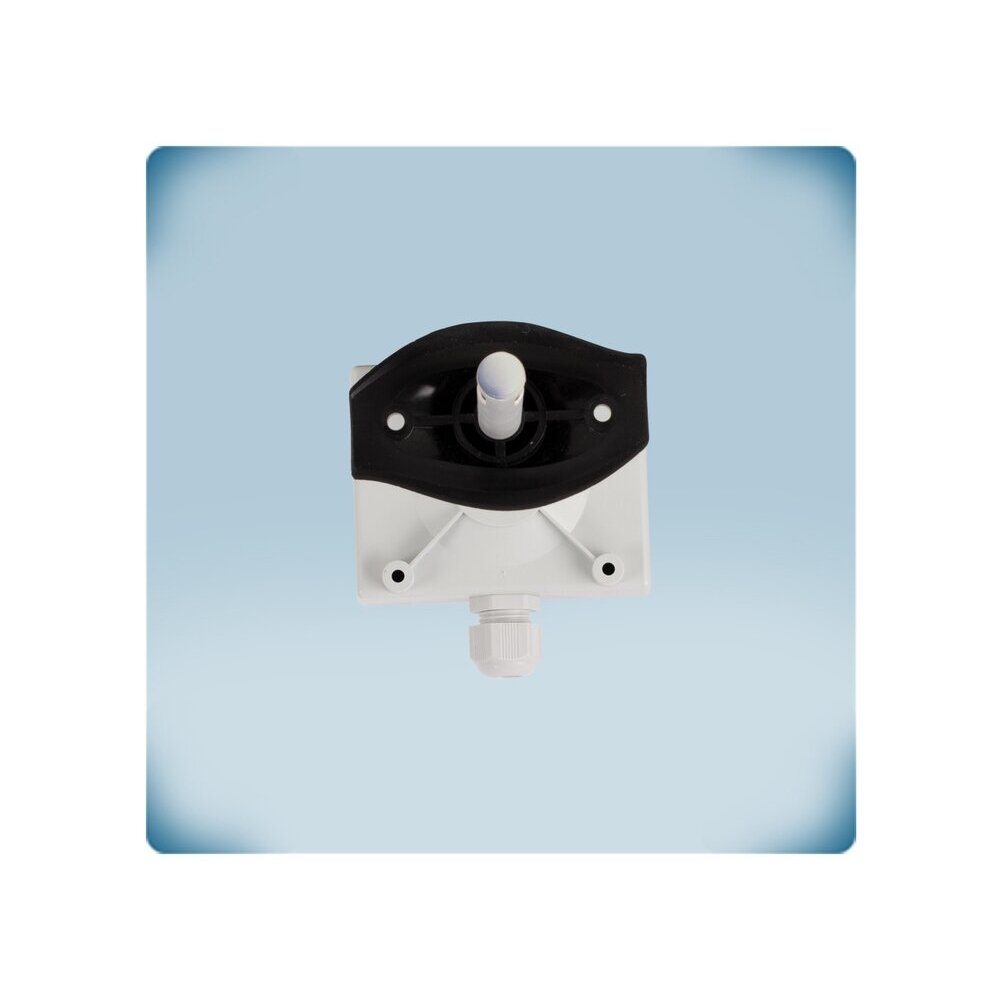

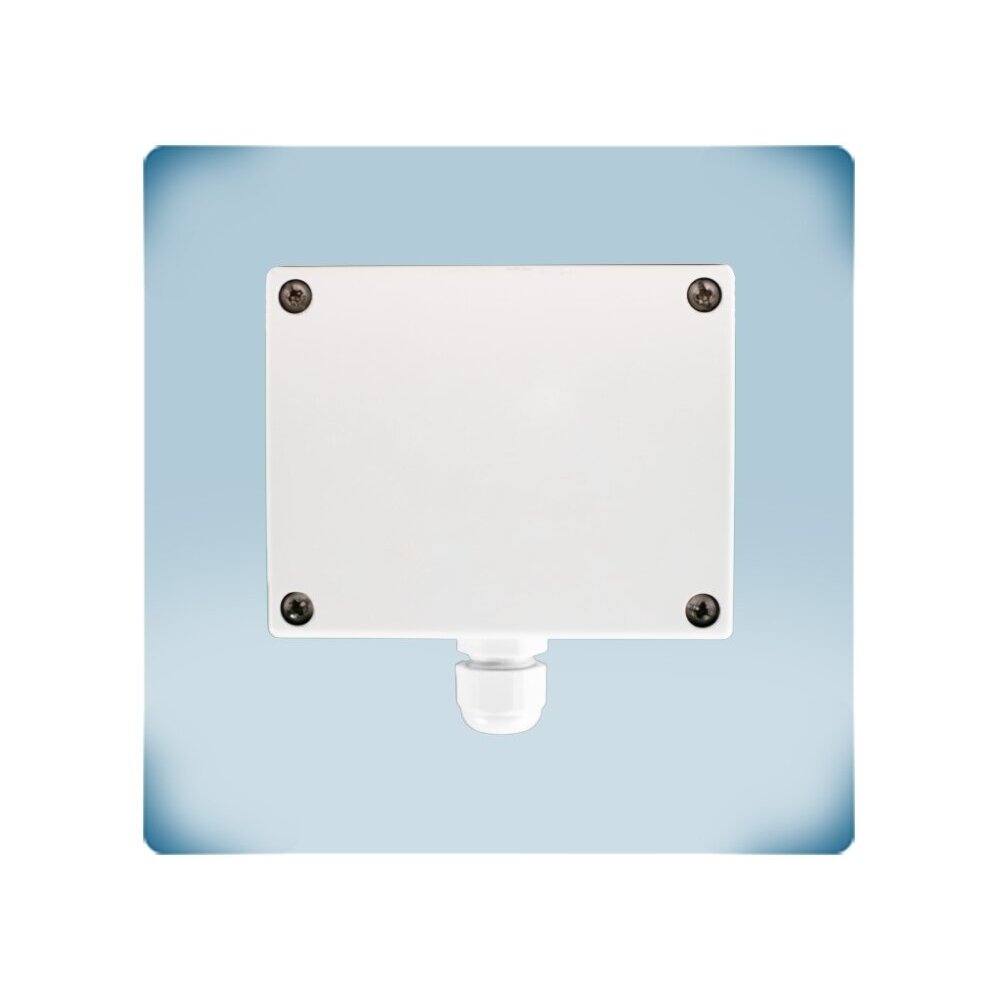

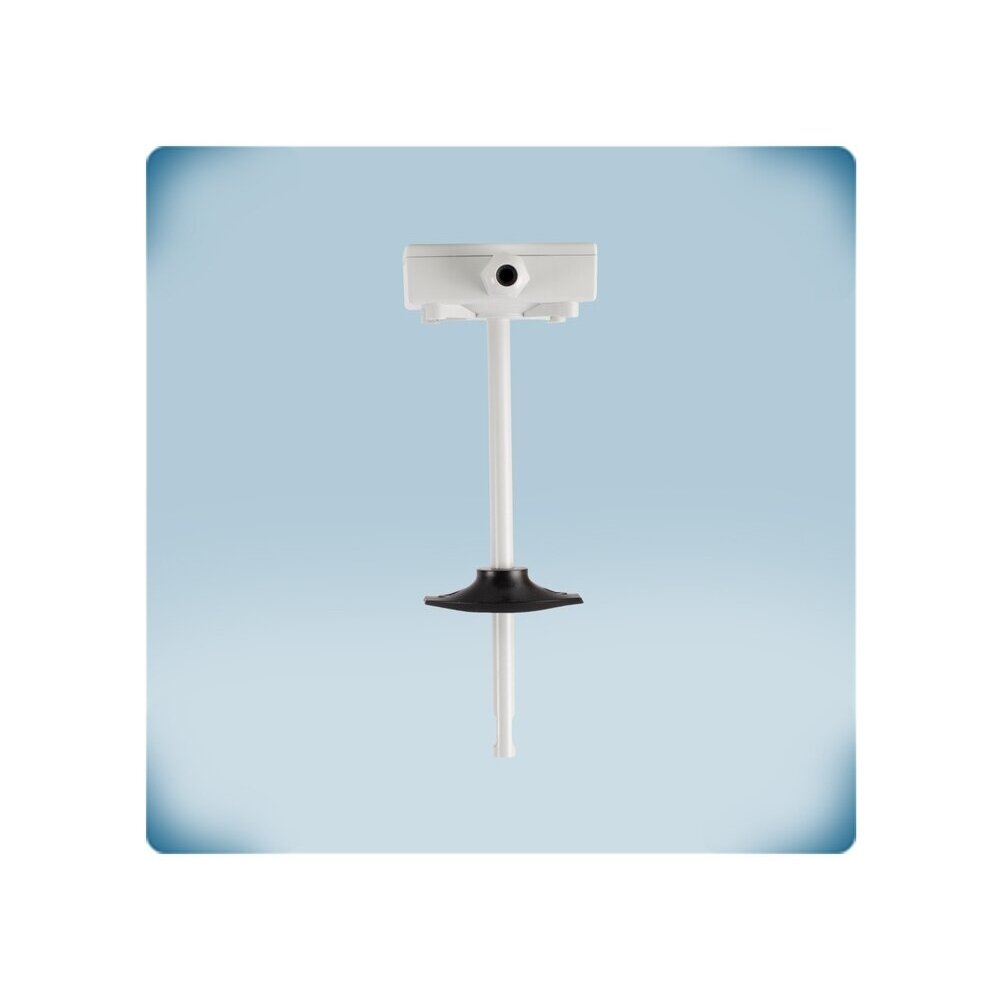

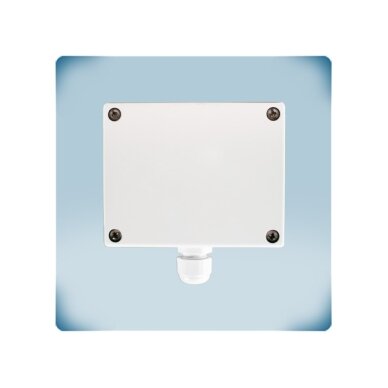

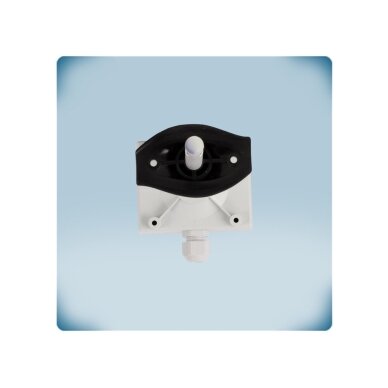

    Temperatuuri ja niiskuse kanali andur-muundur | -30…70°C | 0-100%rH | Modbus RTU | PoM 24VDC | RJ45 | IP54 | Sentera Controls | DSTHM-2

    Tootekood: DSTHM-2
    Küsi
    Hind 73.18 € KM-ga
    ( 60.48 € KM-ta )
    114.15 € Säästa 40.97 €
    pakkumine kehtib kuni 2026-12-31
    Soovid teistsugust hinda? Paku oma!
  • Info

    Temperatuuri ja niiskuse kanali andur-muundur | -30…70°C | 0-100%rH | Modbus RTU | PoM 24VDC | RJ45 | IP54 | Sentera Controls | DSTHM-2

    DSTHM-2 – Sentera Controls temperatuuri ja niiskuse kanali andur-muundur, mis mõõdab kanalis temperatuuri (-30…+70 °C) ja suhtelist õhuniiskust (0–100 % rH). Andmed edastatakse ainult digitaalselt Modbus RTU kaudu ning 24 VDC toide tuleb samas kaablis RJ45 pistiku kaudu (Power over Modbus, PoM). Mõõtmistest arvutatakse kastepunkt.

    Põhimõte:
    Üks kaabel – nii toide kui ka side. Andur ühendatakse standardse RJ45 kaabliga Sentera PoM seadmete või Modbus võrguga, mistõttu pole vaja eraldi toiteallikat ega analoogkaableid iga mõõtepunkti jaoks – eriti mugav, kui andureid on palju.
    Mõõtmine
    -30…+70 °C / 0–100 % rH
    Väljund
    Modbus RTU (RS485)
    Toide
    24 VDC Modbusi kaudu (PoM), RJ45
    Kaitse
    korpus IP54, sond IP20

    Tööpõhimõte

    Andur kinnitatakse kanalile, sond sisestatakse õhuvoolu (min. 1 m/s) ning ühendatakse ühe RJ45 kaabliga: 24 VDC, GND ja Modbus RTU (A, /B) kulgevad samas kaablis (PoM).

    Integreeritud digitaalandurid mõõdavad kanaliõhu temperatuuri ja suhtelist niiskust, arvutatakse kastepunkt; vahemikud valitakse Modbus RTU kaudu, väärtused esitatakse sisendregistrites (IR1 – temperatuur, IR11 – suhteline niiskus). Kontroller, BMS, Sentera PoM-seade või SenteraWeb loeb need, tarkvara uuendatakse Modbus-võrgu kaudu.

    Tulemus – täpsed (±0,4 °C, ±3 % rH) õhukanali õhu andmed BMS-süsteemis ilma analoogsignaali teisendamiseta ja ilma eraldi toiteallikata.

    Kasu DSTHM-2?
    Toide ja side ühes RJ45 kaablis – vähem juhtmeid, kiirem paigaldus ja ei mingeid analoogsignaali vigu pikkadel liinidel.

    Tehnilised andmed

    Toote tüüp Temperatuuri ja niiskuse kanali andur-muundur
    Tootja / kood Sentera Controls / DSTHM-2
    Mõõdetavad suurused Temperatuur, suhteline niiskus; arvutatakse kastepunkt
    Temperatuurivahemik -30…+70 °C
    Niiskuse vahemik 0–100 % rH, kondenseerumiseta
    Täpsus ±0,4 °C (-30…+70 °C); ±3 % rH (0–100 %)
    Väljund Digitaalne – Modbus RTU (RS485), analoogväljundeid pole
    Modbus registrid IR1 – temperatuur, IR11 – suhteline õhuniiskus
    Toitepinge 24 VDC Modbusi kaudu (PoM)
    Energiakulu maks. 0,36 W, nimivõimsus 0,27 W, Imax 15 mA
    Ühendus RJ45 pesa
    Min. õhuvoolu kiirus 1 m/s
    Kaitseklass Korpus IP54, sondi toru IP20
    Kaal 0,15 kg (neto)
    Vastavus EMC 2014/30/EL, WEEE 2012/19/EL, RoHS 2011/65/EL

    Tootja dokumentatsioon

    ✔ Soovitab Elektrotechnikos sprendimai

    Tootja originaaldokumentatsioon – tehnilised andmed, ühendusskeemid ja paigaldusjuhised.

    Põhifunktsioonid

    • Kastepunkt – arvutatakse temperatuurist ja niiskusest.
    • Power over Modbus (PoM) – toide ja side ühe RJ45 kaabli kaudu.
    • Modbus RTU – temperatuur ja niiskus registrites, vahemikke ja parameetreid saab muuta kaugelt.
    • Tarkvara uuendamine – Modbus RTU võrgu kaudu.
    • Konfigureerimine – Konfigureerimine ja jälgimine – tasuta Sentera 3SModbus programm (CNVT-USB-RS485 muunduri kaudu) või Sensistant Modbus konfiguraator.

    Kus kasutatakse?

    • Ventilatsiooniseadmete sissepuhke- ja väljatõmbeõhukanalid
    • BMS-süsteemid paljude mõõtepunktidega
    • Niisutamise / kuivatamise kontroll
    • Sentera PoM ja SenteraWeb lahendused
    • Tootmis- ja laoruumide väljatõmme
    • Soojustagastusseadmete sissepuhkeõhu kontroll pärast soojusvahetit
    • Basseinide väljatõmbeõhu kanalid

    Kasutamine vastavalt vajadusele

    Soojustagastusseadmete tootjale.
    Kanali Modbus-andur PoM-iga ühendatakse otse seadme kontrolleriga ühe RJ45 kaabliga.
    Õhutöötlusseadmete BMS-integraatorile.
    Temperatuur, niiskus ja kastepunkt loetakse registritest ilma analoogsisendite ja muunduriteta.
    KVJV käivitus- ja häälestusinsenerile.
    Mõõtepiirkond ja Modbus-aadress seadistatakse 3SModbusi kaudu ning tarkvara uuendatakse võrgu kaudu.

    Praktiline kasutus

    Kui soojustagasti sissepuhkeõhu kanalis (õhukiirus ≥ 1 m/s) on vaja jälgida temperatuuri, niiskust ja kastepunkti, siis ühendatakse DSTHM-2 ühe RJ45 kaabliga PoM-kontrolleri külge ning väärtused loetakse registritest IR1 ja IR11.

    Rakendusjuhend: kuidas kasutatakse praktikas

    DSTHM-2 kohandub erinevatele objektidele – muutub vaid see, mis selle andmeid loeb:

    Objekt Mida ühendatakse Tulemus Paigaldaja märkus
    BMS-iga objekt RJ45 → Modbus RTU liin 24 VDC PoM toitega Temperatuuri ja niiskust jälgitakse ja arhiveeritakse tsentraalselt Igale andurile – eraldi Modbus aadress
    Kaugjälgimine RJ45 → Sentera internetimoodul → SenteraWeb Andmelogi, graafikud, hoiatused internetis Vajalik on Sentera internetimoodul
    Sentera Modbus kontroller / regulaator RJ45 → Sentera seade Modbusi ja PoM-iga Ventilatsiooni juhitakse mõõdetud temperatuuri või niiskuse järgi Kontrollige, et seade annab PoM-toidet

    Kuidas valida kanali temperatuuri- ja niiskusandurit

    Paigaldus / väljund / toide Soovitatav mudel
    Kanal, 3 analoogväljundit (T / rH / T või rH), 18–34 VDC, 4 juhet DSTHF-3 (kanali andur-muundur, -F)
    Kanal, 3 analoogväljundit, 18–34 VDC või 15–24 VAC, 3 juhet DSTHG-3 (kanali andur-muundur, -G)
    Kanal, ainult Modbus RTU, toide Modbusi kaudu (PoM), RJ45 DSTHM-2 (kanali Modbus-andur-muundur) ← see mudel
    Kanal, ventilaatori / siibri otsejuhtimine 1 väljundiga, 18–34 VDC DCTHF-2 (nutikas kanaliandur, -F)
    Kanal, otsejuhtimine 1 väljundiga, 18–34 VDC või 15–24 VAC DCTHG-2 (nutikas kanaliandur, -G)
    Kanal, juhtsignaal Modbus RTU kaudu, PoM, RJ45 DCTHM-2 (nutikas kanaliandur, PoM)
    Reegel: otsustage esmalt, kus mõõdetakse (õhukanal, ruum, väljas), seejärel – mida andurilt vaja on: eraldi analoogsignaale kontrollerile (andur-muundur, 3 väljundit), ainult andmeid BMS-i (Modbus / PoM versioon) või ventilaatori otsejuhtimist ühe väljundiga (nutikas andur). Lõpuks – toide ja juhtmete arv: -F – 24 VDC, 4 juhet, eraldi maandus; -G – AC või DC, 3 juhet, ühine maandus; -M / -H – toide Modbus kaabli kaudu (RJ45).
    Millal valida muu lahendus: analoogväljunditele – DSTHF-3 / DSTHG-3; ventilaatori otsejuhtimiseks – DCTH-2 seeria; ruumile – RSTHM-2.

    Plussid

    • Toide ja side ühe RJ45 kaabliga
    • Täpsus ±0,4 °C, ±3 % rH
    • Vahemikud valitakse Modbus RTU kaudu
    • Tarkvara uuendatakse Modbusi kaudu
    • Korpus IP54, lai vahemik -30…+70 °C

    Miinused / piirangud

    • Analoogväljundeid pole – vajalik on Modbus RTU kontroller või BMS
    • Toide ainult PoM-i (24 VDC) kaudu – vajalik on PoM-i andev seade või toiteallikas
    • Sond IP20, vajalik õhuvool ≥ 1 m/s

    Ohutus- ja paigaldusmärkused

    • Paigalduse ja ühendamise teeb kvalifitseeritud elektrik / automaatikaspetsialist, toide lahti ühendatud.
    • Toide – ainult 24 VDC Modbusi kaudu (PoM); ärge ühendage RJ45 pistikut arvutivõrgu (Ethernet) seadmetega.

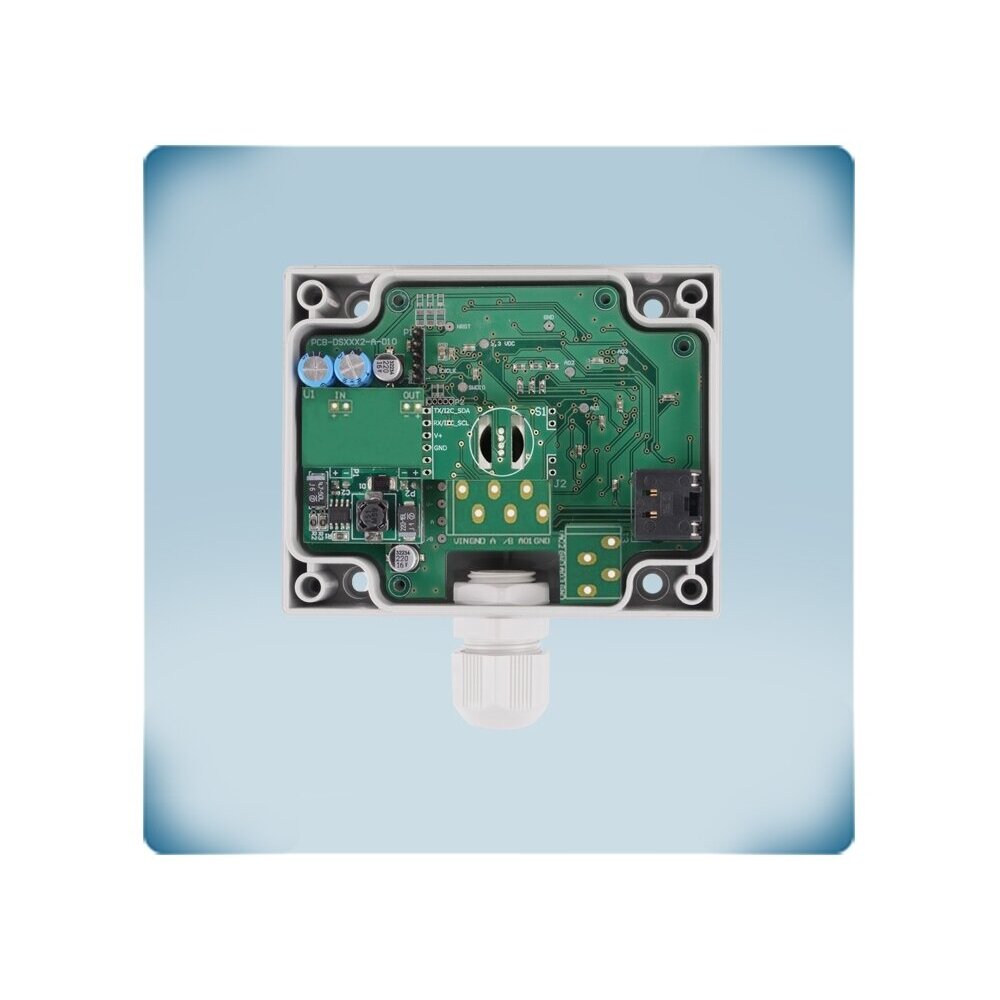

    • Modbus side parameetrite lähtestamine – jumperiga PROG kontaktidel 1 ja 2 vähemalt 5 s.
    • Paigaldage sond õhuvoolu, niisutite pihustitest ja kondensaadist eemale.

    Kiire valikujuhend

    -30…+70 °C
    0–100 % rH
    Modbus RTU
    PoM 24 VDC
    RJ45
    IP54
    Sobib, kui on vaja:
    • mõõta temperatuuri ja niiskust õhukanalis ning edastada need BMS-ile;
    • vähendada kaablite hulka – toide ja side ühe kaabli kaudu;
    • jälgida sissepuhke- või väljatõmbeõhu seisundit;
    Kontrollige enne kasutamist:
    • kas kontroller / BMS toetab Modbus RTU-d;
    • kas Modbus liin annab 24 VDC PoM toidet;
    • Modbus aadresside plaan kõigile anduritele.
    Oluline meeldetuletus: DSTHM-2-l pole analoogväljundeid – andmed saadakse ainult Modbus RTU kaudu.

    KKK

    Kas on 0-10 V väljund?
    Ei, anduril on ainult Modbus RTU, analoogväljundite jaoks valige DSTHF-3 või DSTHG-3.
    Mis on PoM?
    Power over Modbus – 24 VDC toide antakse sama RJ45 kaabliga nagu Modbus RTU side.
    Kas mõõtevahemikku on võimalik muuta?
    Jah, Modbus RTU kaudu 3SModbus programmiga või BMS-iga.
    Kuidas lähtestada Modbus seaded?
    Jumperiga PROG kontaktidel 1 ja 2 vähemalt 5 sekundit.
    Kas sobib välisõhu kanalisse?
    Jah, vahemik -30…+70 °C ja 0–100 % rH, kui õhk on kondensaadivaba.
    Kui suurt õhuvoolu on vaja?
    Vähemalt 1 m/s.

    Temperatuuri ja niiskuse kanali andur-muundur | -30…70°C | 0-100%rH | Modbus RTU | PoM 24VDC | RJ45 | IP54 | Sentera Controls | DSTHM-2

    Sentera DSTHM-2 – temperatuuri ja niiskuse kanali andur-muundur: -30…+70 °C, 0–100 % rH, Modbus RTU ja 24 VDC toide RJ45 kaudu (PoM), IP54. Sobib BMS-i ja SenteraWeb ventilatsiooniautomaatikale.

    Illustratiivne pilt võib olla loodud tehisintellekti abil. Toote välimus võib kujutatud tootest veidi erineda. Lähtuge tehnilisest spetsifikatsioonist.
