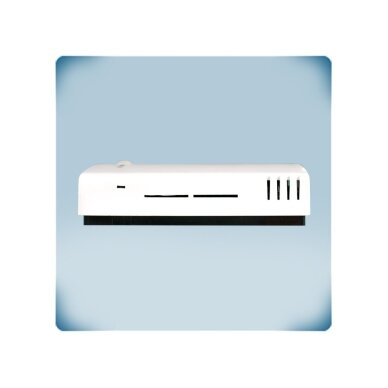

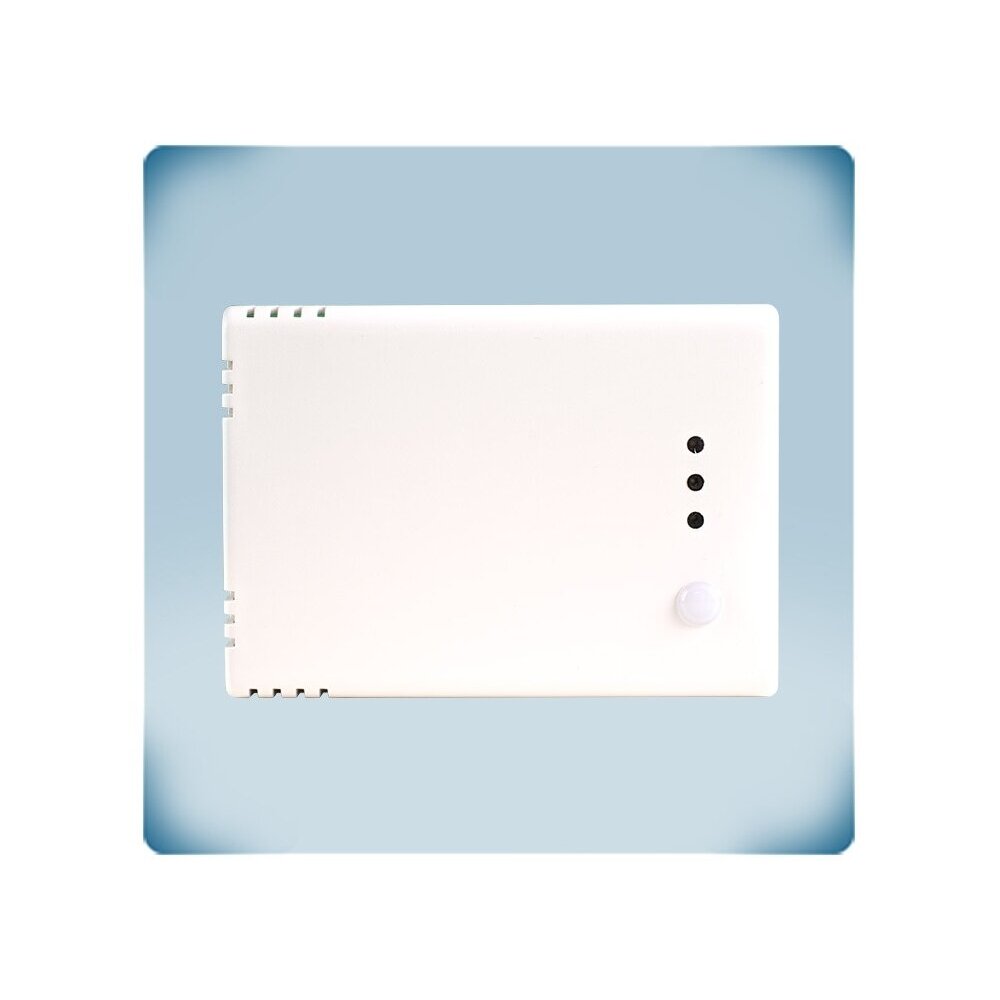

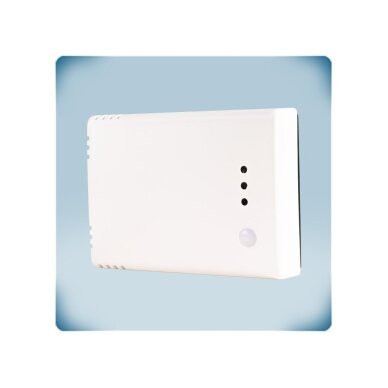

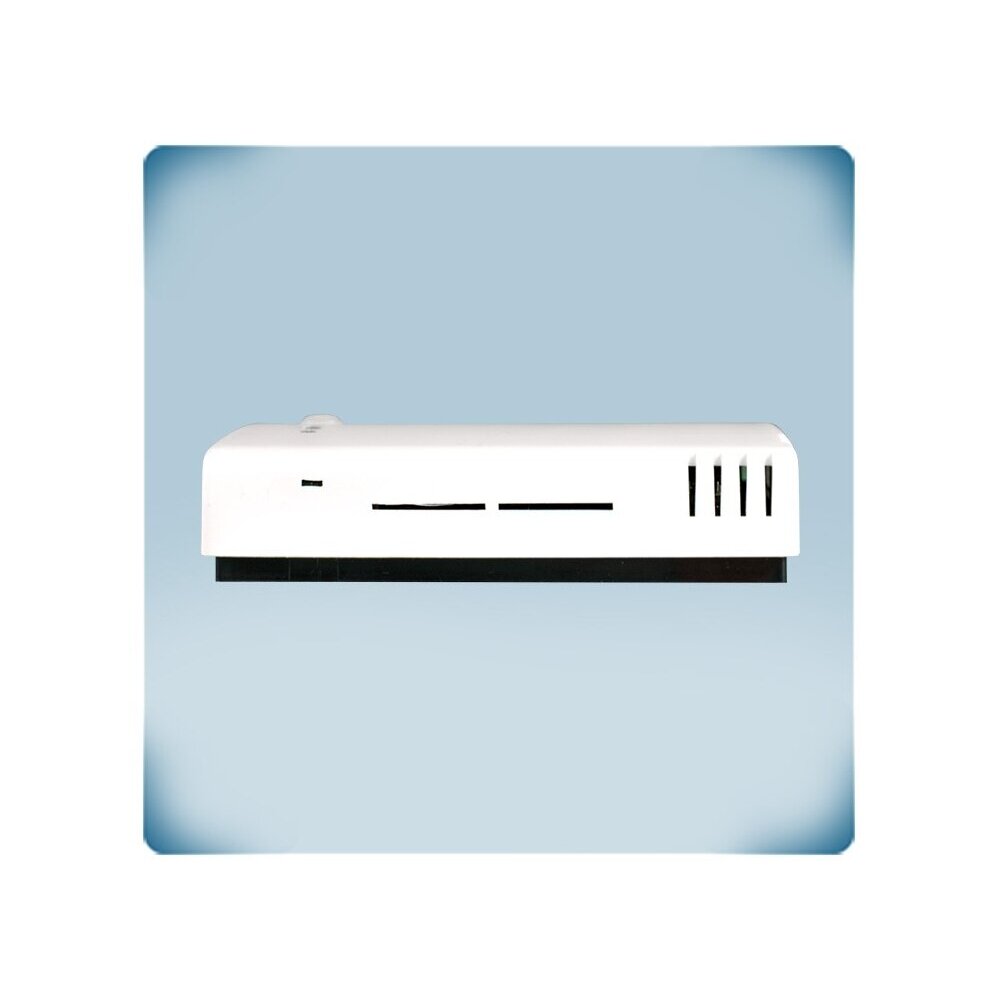

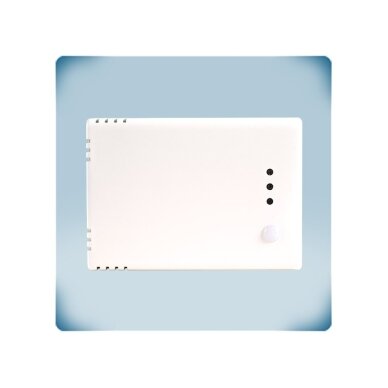

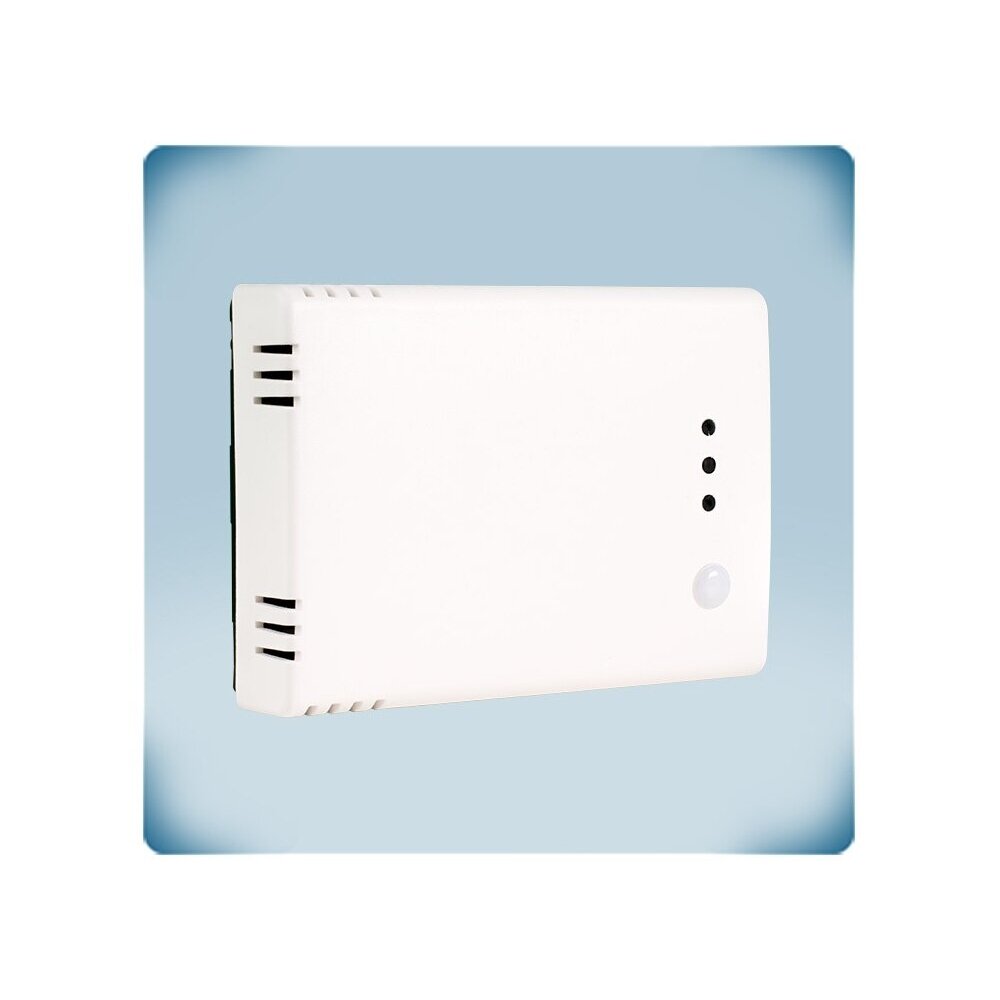

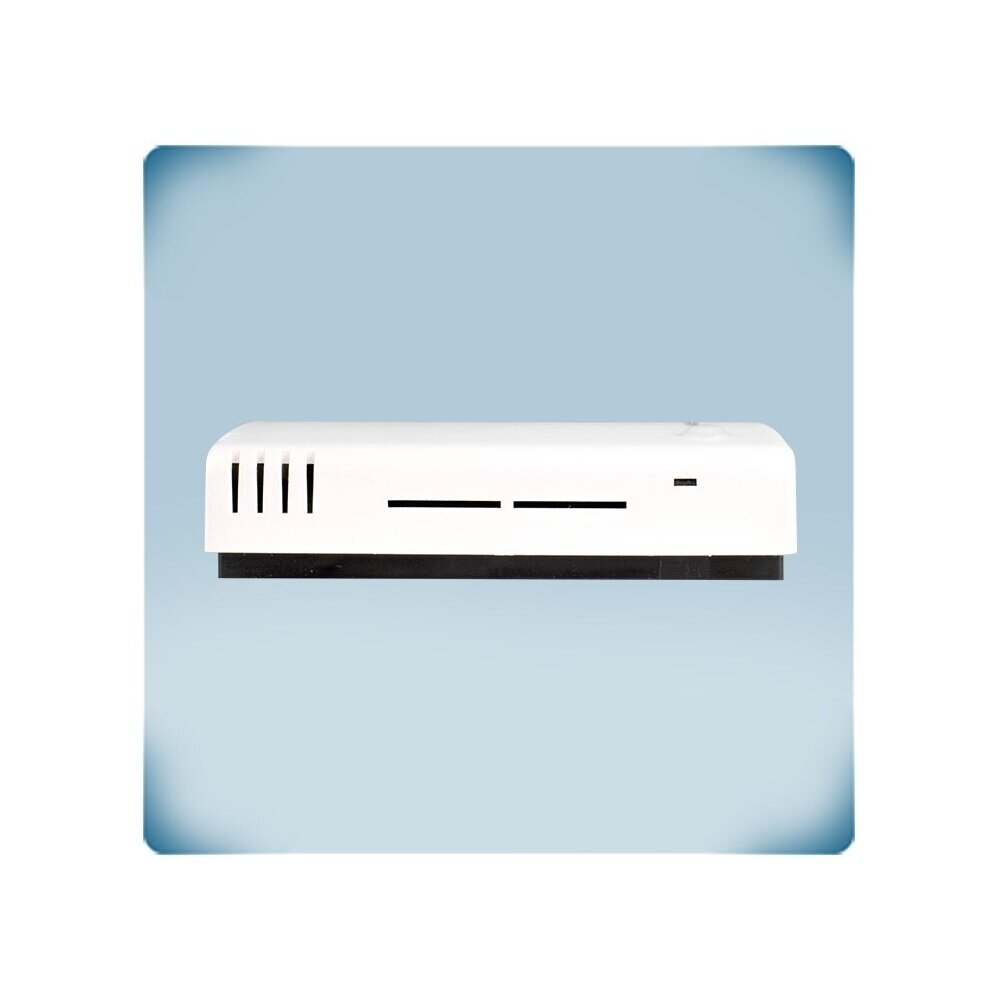

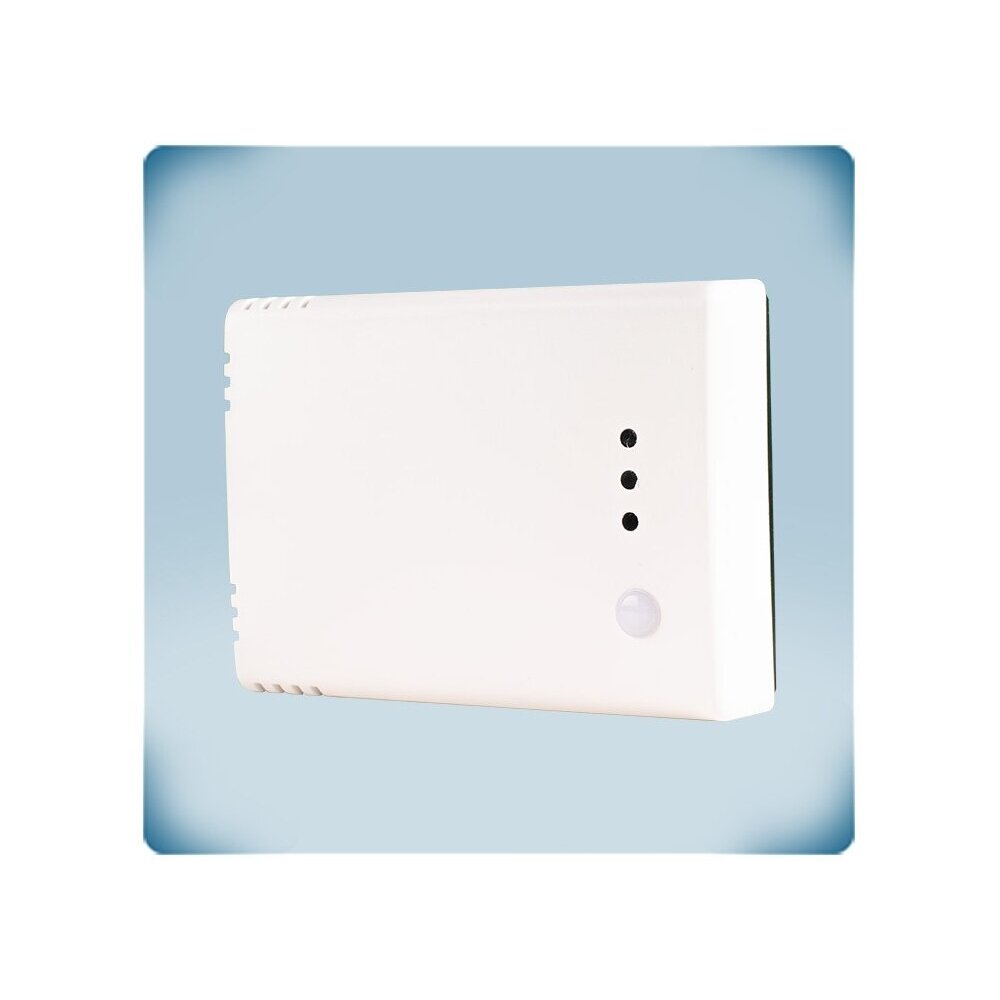

    Temperatuuri ja niiskuse ruumi andur-muundur | 0…50°C | 0-95%rH | 3×0-10VDC/0-20mA/PWM | Modbus RTU | 18-34VDC | IP30 | Sentera Controls | RSTHF-3

    Tootekood: RSTHF-3
    Küsi
    Hind 100.74 € KM-ga
    ( 83.26 € KM-ta )
    157.17 € Säästa 56.43 €
    pakkumine kehtib kuni 2026-12-31
    Soovid teistsugust hinda? Paku oma!
  • Info

    Temperatuuri ja niiskuse ruumi andur-muundur | 0…50°C | 0-95%rH | 3×0-10VDC/0-20mA/PWM | Modbus RTU | 18-34VDC | IP30 | Sentera Controls | RSTHF-3

    RSTHF-3 – Sentera Controls ruumi temperatuuri ja suhtelise niiskuse muundur kolme analoog- / moduleeritud väljundi ja Modbus RTU-ga. Mõõdab ruumis 0…+50 °C ja 0–95 % rH ning edastab mõõtmised kontrollerile, BMS-ile või regulaatorile signaalidega 0-10 VDC, 0-20 mA või PWM. Toide – 18–34 VDC (4-juhtmeline ühendus).

    Põhimõte:
    See on „mõõtev“, mitte „otsustav“ seade: ta ei juhi ise midagi, kuid annab täpselt ja stabiilselt temperatuuri ja niiskuse eraldi signaalidena. Juhtimisloogika jääb kontrollerisse või BMS-i, mistõttu andur-muundur sobib nii uutele projektidele kui ka vanade andurite asendamiseks olemasolevas automaatikas.
    Mõõtmine
    0…+50 °C / 0–95 % rH
    Väljundid
    3 × 0-10 VDC / 0-20 mA / PWM + Modbus RTU
    Toide
    18–34 VDC
    Kaitse
    IP30, ainult siseruumidesse

    Tööpõhimõte

    Muundur kinnitatakse seinale (2 ava Ø 6 mm), soojusallikatest, tuuletõmbusest ja otsesest päikesekiirgusest eemale. Ühendatakse toide 18–34 VDC (VIN, GND), analoogväljundid AO1–AO3 (igaüks oma GND-ga) ja vajaduse korral Modbus RTU (A, /B); klemmid – juhtmetele kuni 1,5 mm².

    Integreeritud digitaalandur mõõdab temperatuuri ja suhtelist niiskust: AO1 edastab pidevalt temperatuuri, AO2 niiskust ning AO3 määratakse temperatuurile või niiskusele. Iga väljundi tüüp on valitav – 0-10 VDC (≥ 50 kΩ), 0-20 mA (≤ 500 Ω) või PWM 1 kHz (avatud kollektor, 3,3 või 12 VDC); kõiki parameetreid muudetakse Modbus RTU kaudu, samuti uuendatakse selle kaudu tarkvara.

    Tulemus – kontroller või BMS saab täpsed (±0,4 °C, ±3 % rH) ruumi andmed ja juhib nende põhjal ventilaatoreid, niisutajaid, kütteseadmeid või siibreid, valgusandur ja kolmevärviline LED aga võimaldavad kohapeal näha, kas mikrokliima on normi piires.

    Kasu RSTHF-3?
    Üks andur-muundur asendab kaks eraldi andurit: temperatuur ja niiskus edastatakse eraldi signaalidena, lisaks kolmas konfigureeritav väljund ja Modbus RTU, mistõttu sama seade sobib nii analoog- kui ka digitaalautomaatikale.

    Tehnilised andmed

    Toote tüüp Temperatuuri ja niiskuse ruumi andur-muundur
    Tootja / kood Sentera Controls / RSTHF-3
    Seeria RSTHX-3 (RSTHF-3 / RSTHG-3)
    Mõõdetavad suurused Temperatuur, suhteline niiskus, ümbritseva keskkonna valgustatus
    Temperatuurivahemik 0…+50 °C
    Niiskuse vahemik 0–95 % rH, kondenseerumiseta
    Täpsus ±0,4 °C (0…+50 °C); ±3 % rH (0–100 %)
    Analoogväljundid AO1 – temperatuur, AO2 – niiskus, AO3 – temperatuur või niiskus (valitav)
    Väljundsignaalid 0-10 VDC (RL ≥ 50 kΩ); 0-20 mA (RL ≤ 500 Ω); PWM 1 kHz, avatud kollektor, 3,3 või 12 VDC (RL ≥ 50 kΩ)
    Side Modbus RTU (RS485), klemmid A, /B; tarkvara uuendamine Modbus RTU kaudu
    Toitepinge 18–34 VDC
    Maks. vool (Imax) 75 mA

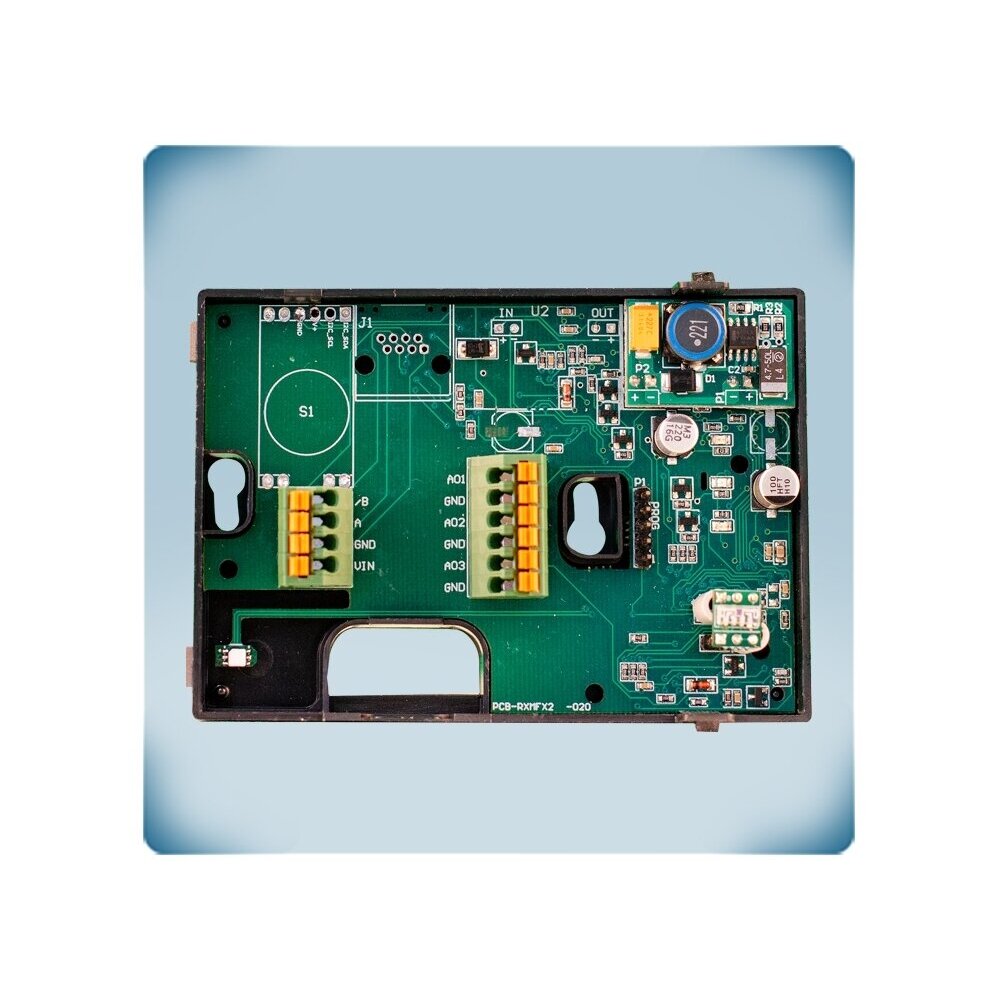

    Ühendamine 4 juhet, eraldi toite- ja väljundmaandused (-F)
    Klemmid Juhtmetele kuni 1,5 mm²
    Indikatsioon Punane / kollane / roheline LED, ümbritseva valguse andur
    Paigaldus Seinale, 2 ava Ø 6 mm
    Kaitseklass IP30 (EN 60529), ainult siseruumides kasutamiseks
    Kaal 0,080 kg (neto)
    Vastavus LVD 2014/35/EL, EMC 2014/30/EL, WEEE 2012/19/EL, RoHS 2011/65/EL

    Tootja dokumentatsioon

    ✔ Soovitab Elektrotechnikos sprendimai

    Tootja originaaldokumentatsioon – tehnilised andmed, ühendusskeemid ja paigaldusjuhised.

    Põhifunktsioonid

    • Kolm analoogväljundit – temperatuur ja niiskus edastatakse eraldi, kolmas väljund on vabalt määratav.
    • Valitav signaali tüüp – 0-10 VDC, 0-20 mA või PWM – sobib enamikule kontrolleritele, BMS-ile ja regulaatorite sisenditele.
    • Modbus RTU – kõik mõõtmised ja seaded on kättesaadavad digitaalse side kaudu; võib kasutada ainult Modbusi või koos analoogväljunditega.
    • Tarkvara uuendamine – Modbus RTU võrgu kaudu, andurit demonteerimata.
    • LED-indikatsioon – punane – väärtus väljaspool piire või anduri rike, kollane – ohtlik tsoon, roheline – norm; vaikimisi kuvatakse temperatuuri, saab ümber lülitada niiskusele.
    • Valgusandur – reguleeritavad „aktiivne“ ja „ooteolekus“ valgustatuse tasemed.
    • SenteraWeb – Sentera internetimooduli kaudu – kaugseire, andmelogi, hoiatused ja päeva / öö režiimid.
    • Konfigureerimine – Konfigureerimine ja jälgimine – tasuta Sentera 3SModbus programm (CNVT-USB-RS485 muunduri kaudu) või Sensistant Modbus konfiguraator.

    Kus kasutatakse?

    • Kontorid, koolid, elamud
    • Ruumide mikrokliima jälgimine BMS-süsteemis
    • Ventilatsiooni ja niisutuse juhtimine ruumi niiskuse järgi
    • Kütte- / jahutuskontrollerid 0-10 VDC sisenditega
    • Arhiivid, laod, serveriruumid, kus niiskus on oluline
    • Objektid SenteraWebi kaugjälgimisega

    Kasutamine vastavalt vajadusele

    Büroode ja koolide HVAC-projekteerijale.
    Üks ruumimuundur annab kolm analoogsignaali ja Modbus RTU, seetõttu piisab ruumi jaoks ühest seadmest.
    24 VDC automaatika jaotuskilpide paigaldajale.
    Versioon -F ühendatakse 4 juhtmega eraldi maandustega, mistõttu analoogsignaal ei sõltu toitevoolust.
    Hoone administraatorile.
    Kolmevärviline LED näitab kohapeal, kas temperatuur ja õhuniiskus on normi piires, ilma süsteemiga ühendumata.

    Praktiline kasutus

    Kui klassiruumi ventilatsioonikontrolleril on kaks 0-10 VDC sisendit ja kilbis on 24 VDC toide, siis ühendatakse RSTHF-3 4 juhtmega: AO1 edastab temperatuuri 0…+50 °C, AO2 niiskust 0–95 % rH ning LED näitab kohapeal mikrokliima olekut.

    Rakendusjuhend: kuidas kasutatakse praktikas

    Sama RSTHF-3 kohandub erinevatele objektidele – muutub ainult see, mis on selle väljunditega ühendatud:

    Objekt Mida ühendatakse Tulemus Paigaldaja märkus
    Kontor, klassiruum AO1 (T) → kütte- / jahutuskontroller, AO2 (rH) → ventilatsioonikontroller Üks andur teenindab kahte juhtahelat Paigaldage ~1,5 m kõrgusele, radiaatoritest ja akendest eemale
    Arhiiv, ladu AO2 (rH) → õhukuivati või ventilaatori kontroller Niiskust hoitakse seatud piirides, LED näitab olekut kohapeal Vaikimisi näitab LED temperatuuri – niiskusele lülitage Modbusi kaudu
    BMS-iga objekt Modbus RTU → A, /B Kõiki ruume jälgitakse tsentraalselt Igale muundurile – eraldi aadress
    Kaugjälgimine Modbus RTU → Sentera internetimoodul → SenteraWeb Andmelogi, e-posti hoiatused, päeva / öö režiimid Vajalik on Sentera internetimoodul
    Jaotuskilp 24 VDC toiteallikaga VIN, GND ← 18–34 VDC; eraldi AO GND Eraldi maandused – stabiilne analoogsignaal pikkadel liinidel Ei sobi 3-juhtmelistele süsteemidele ega AC-toitele

    Kuidas valida ruumi temperatuuri- ja niiskusandurit

    Paigaldus / väljund / toide Soovitatav mudel
    Sein, 3 analoogväljundit, 18–34 VDC, 4 juhet RSTHF-3 (ruumi muundur, -F) ← see mudel
    Sein, 3 analoogväljundit, 18–34 VDC või 15–24 VAC, 3 juhet RSTHG-3 (ruumi muundur, -G)
    Sein, ainult Modbus RTU, PoM, RJ45 RSTHM-2 (ruumi Modbus andur)
    Sein, Modbus RTU + seina pinnatemperatuur (kastepunkti kontroll), PoM RWTHM-2 (pinnatemperatuuri anduriga)
    Sein, otsejuhtimine 1 väljundiga, 18–34 VDC RCTHF-2 (nutikas ruumi andur, -F)
    Sein, otsejuhtimine 1 väljundiga, 18–34 VDC või 15–24 VAC RCTHG-2 (nutikas ruumi andur, -G)
    Sein, otsejuhtimine 1 väljundiga, 24 VDC RJ45 (PoM) kaudu või klemmide kaudu RCTHH-2 (nutikas ruumi andur, PoM)
    Süvistatav / pinnapealne, 1 väljund, toide otse 230 V võrgust FCTH8 (85–264 VAC)
    Süvistatav / pinnapealne, 1 väljund, 18–34 VDC FCTHF (-F)
    Süvistatav / pinnapealne, 1 väljund, 18–34 VDC või 15–24 VAC FCTHG (-G)
    Reegel: otsustage esmalt, kus mõõdetakse (õhukanal, ruum, väljas), seejärel – mida andurilt vaja on: eraldi analoogsignaale kontrollerile (andur-muundur, 3 väljundit), ainult andmeid BMS-i (Modbus / PoM versioon) või ventilaatori otsejuhtimist ühe väljundiga (nutikas andur). Lõpuks – toide ja juhtmete arv: -F – 24 VDC, 4 juhet, eraldi maandus; -G – AC või DC, 3 juhet, ühine maandus; -M / -H – toide Modbus kaabli kaudu (RJ45).
    Millal valida muu lahendus: toiteks Modbus kaabli kaudu – RSTHM-2; EC-ventilaatori või siibri otsejuhtimiseks ühe signaaliga – nutikad RCTH-2 seeria andurid; õhukanalile – DSTH-3 seeria; kui on vaja ka CO2 – RSMF-3 / DSCDG seeria.

    Plussid

    • Kolm analoogväljundit + Modbus RTU
    • Valitav signaal 0-10 VDC / 0-20 mA / PWM
    • Täpsus ±0,4 °C, ±3 % rH
    • Tarkvara uuendatakse Modbusi kaudu
    • LED-indikatsioon ja valgusandur
    • SenteraWeb võimalus internetimooduli kaudu

    Miinused / piirangud

    • Ise ei juhi ventilaatorit seadistuse järgi – selleks on vaja kontrollerit või nutikat DCTH / RCTH andurit
    • IP30 – ainult kuivadesse ruumidesse
    • Niiskuse vahemik 0–95 % rH, kondenseerumiseta
    • Versioon -F ei sobi 3-juhtmelistele süsteemidele ega AC-toitele

    Ohutus- ja paigaldusmärkused

    • Paigalduse ja ühendamise teeb kvalifitseeritud elektrik / automaatikaspetsialist, toide lahti ühendatud.
    • Toitepinge – 18–34 VDC; ületada ei tohi.
    • Versioon -F: 4-juhtmeline ühendus, toite ja analoogväljundi maandused on eraldi – ei sobi 3-juhtmelistele süsteemidele ning seda ei tohi kunagi ühendada vahelduvvoolu (AC) toitega.
    • Ärge segage -F ja -G tüüpi tooteid samas võrgus.
    • Kasutatakse ainult siseruumides; ärge paigaldage otsesesse päikesevalgusesse ega soojusallikate lähedale.

    Kiire valikujuhend

    0…+50 °C
    0–95 % rH
    3 × 0-10 VDC / 0-20 mA / PWM
    Modbus RTU
    18–34 VDC
    IP30
    Sobib, kui on vaja:
    • mõõta temperatuuri ja niiskust ruumis ning edastada need kontrollerile eraldi signaalidena;
    • integreerida mõõtmised BMS-i Modbus RTU kaudu;
    • asendada vanad eraldi temperatuuri- ja niiskusandurid ühe seadmega.
    Kontrollige enne kasutamist:
    • kontrolleri sisendi tüüp (0-10 VDC, 0-20 mA või PWM);
    • toitepinge ja juhtmete arv (-F – 4 juhet DC, -G – 3 juhet AC/DC);
    • kas paigalduskoht kajastab ruumi tegelikku mikrokliimat.
    Oluline meeldetuletus: RSTHF-3 – mõõtemuundur: see edastab andmeid, kuid ise ventilaatorit seadistuse järgi ei juhi.

    KKK

    Milliseid signaale on võimalik saada?
    Kõigis kolmes väljundis – 0-10 VDC, 0-20 mA või PWM 1 kHz, lisaks Modbus RTU.
    Milleks on AO3?
    Selle saab määrata temperatuurile või niiskusele, näiteks teisele kontrollerile või indikaatorile.
    Mille poolest see erineb tootest RSTHG-3?
    Versiooni -F toide on 18–34 VDC ja ühendus 4-juhtmeline eraldi maandustega, -G toide 18–34 VDC või 15–24 VAC, 3-juhtmeline ühise maandusega.
    Kas ühendamine ainult Modbusi kaudu on võimalik?
    Jah, analoogväljundeid pole kohustuslik kasutada ja kui on vaja toidet Modbus-kaabli kaudu – valige RSTHM-2.
    Kuidas lähtestada Modbus seaded?
    Jumperiga PROG kontaktidel 1 ja 2 vähemalt 5 sekundit.
    Kas sobib niisketesse ruumidesse?
    Ei, IP30 korpus on mõeldud kuivadele ruumidele ja niiskust mõõdetakse kuni 95 % rH ilma kondenseerumiseta.

    Temperatuuri ja niiskuse ruumi andur-muundur | 0…50°C | 0-95%rH | 3×0-10VDC/0-20mA/PWM | Modbus RTU | 18-34VDC | IP30 | Sentera Controls | RSTHF-3

    Sentera RSTHF-3 – temperatuuri ja niiskuse ruumi andur-muundur: 0…+50 °C, 0–95 % rH, kolm väljundit 0-10 VDC / 0-20 mA / PWM ja Modbus RTU, toide 18–34 VDC. Sobib ventilatsiooni-, niisutus- ja BMS-automaatikale.

    Illustratiivne pilt võib olla loodud tehisintellekti abil. Toote välimus võib kujutatud tootest veidi erineda. Lähtuge tehnilisest spetsifikatsioonist.
