Trafo-ventilaatori kiiruseregulaator temperatuuri järgi ventiili väljundiga | 2,5A | 230VAC | 5-35°C | pinnapealne | IP54 | Sentera Controls | GTH-1-25L22
Tootekood: GTH-1-25L22pakkumine kehtib kuni 2026-12-31Hind 364.40 € KM-ga( 301.16 € KM-ta )568.47 €Säästa 204.07 €Temperatuuriga juhitav trafotüüpi kiirusregulaator – usaldusväärne ja pikaealine lahendus ühefaasiliste AC ventilaatorite kiiruse juhtimiseks vastavalt ümbritsevale temperatuurile. Seade on mõeldud kütte- ja ventilatsioonisüsteemidele, kus on vajalik tagada optimaalne mikrokliima, vähendada energiakulu ja pikendada ventilaatorite kasutusiga.
Regulaator töötab autotrafo põhimõttel, tagades stabiilse, vaikse ja mootorile ohutu kiiruse reguleerimise. See suudab juhtida ühte või mitut ventilaatorit, mille koguvool ei ületa 2,5 A, ning lisaks juhtida välist kütte- või jahutusventiili.
-
Trafo-ventilaatori kiiruseregulaator temperatuuri järgi ventiili väljundiga | 2,5A | 230VAC | 5-35°C | pinnapealne | IP54 | Sentera Controls | GTH-1-25L22

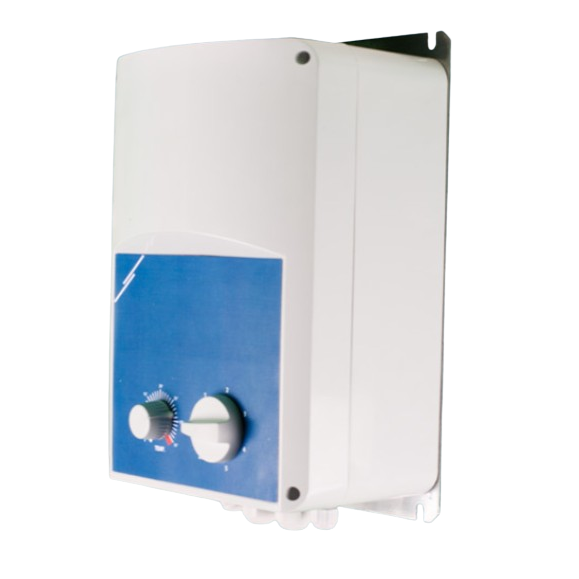

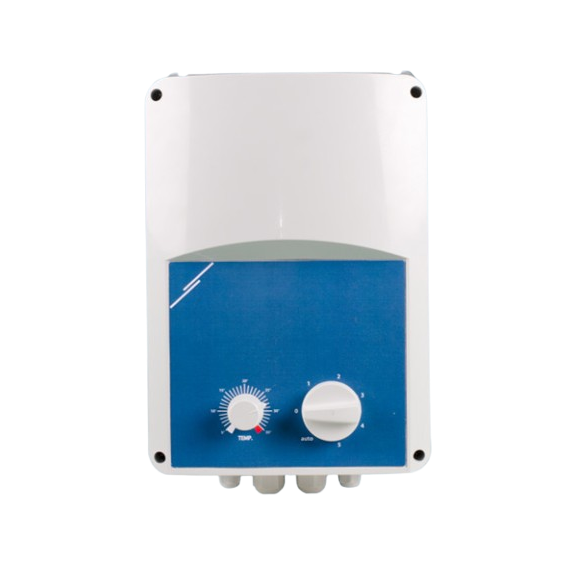

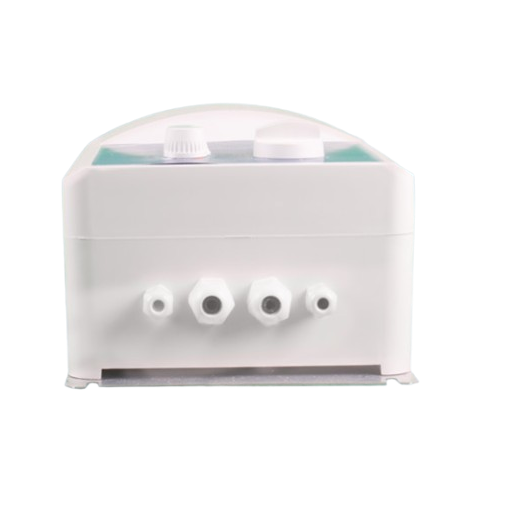

GTH-1-25L22 – Sentera Controls trafo-kiiruseregulaator temperatuuri järgi ühefaasilise 230 VAC pingega toidetavatele mootoritele kuni 2,5 A. Sellel on 7-asendiline lüliti (väljas, 5 käsiastet, automaatrežiim), temperatuuri seadistus 5–35 °C ja reguleerimata 230 VAC väljund kuuma vee ventiilile.
Põhimõte:
Lihtne veekütteõhusoojendi või ventilatsiooniventilaatori kontroller: PT500 anduri temperatuuri järgi lülitab ventilaatori kiirusastmeid ja avab klapi ning trafo siinuskujuline pinge tagab mootori vaikse töö isegi väikseimal astmel. See mudel on mõeldud väiksematele ventilaatoritele ja õhusoojendeile – kuni 2,5 A mootorite kogu vooluni..Mootori maks. vool
2,5 AAstmed
80 / 110 / 140 / 170 / 230 VACJuhtimine
Temperatuuri järgi 5–35 °CKaitse
IP54, pinnapealne paigaldusTööpõhimõte

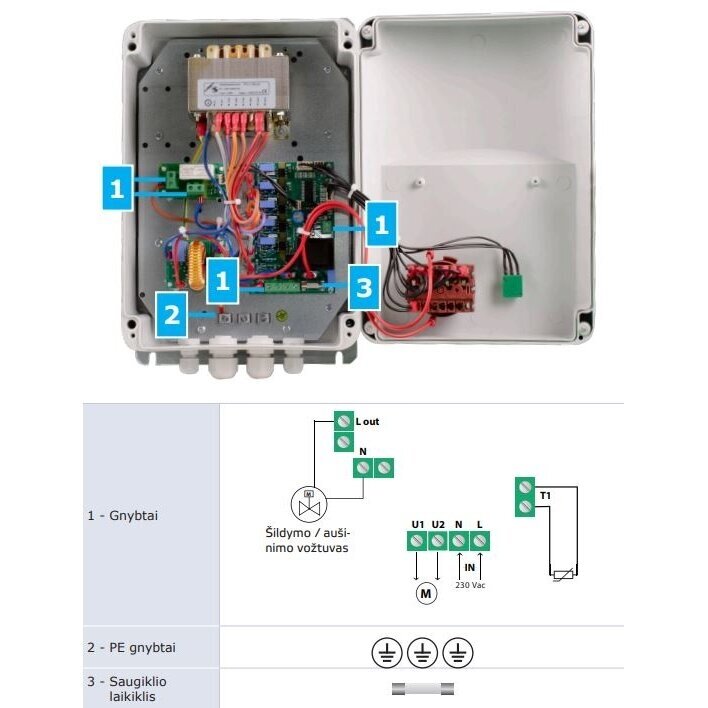

Regulaator kinnitatakse seinale sisseehitatud välisplaadi kaudu (4 ava Ø6 mm). Ühendatakse 230 VAC toide (L, N, PE), mootor (U1, U2), kuuma vee ventiil reguleerimata väljundile (Lout, N) ja väline PT500 andur (T1; komplekti ei kuulu); ahelat kaitseb T4 A-H (5×20 mm) kaitse.
Väljavõtetega autotrafo annab mootorile fikseeritud siinuskujulised pinged: 7-asendilise nupuga valitakse 0 (väljas), 80, 110, 140, 170, 230 VAC või automaatrežiim (190 VAC väljavõte on olemas, kuid ühendamata). Automaatrežiimis lülitatakse kiirust astmeti temperatuuri järgi seatud väärtuse ümber (5–35 °C, proportsionaalvahemik 2 °C), Lout annab kütterežiimis 230 VAC, kui temperatuur on seatud väärtusest madalam, jahutusrežiimis (jumper P7 1–2 eemaldatud) aga vastupidi.
Tulemus – ventilaatorit ja veeventiili juhitakse ühe temperatuuriseadistuse järgi ning siinuskujuline pinge tagab mootori vaikse töö ka väikesel kiirusel, sealhulgas mootoritel, mis elektroonilise regulaatoriga undavad või kuumenevad. Inseneri märkus: reguleerimine on astmeline, seetõttu tasub pärast käivitamist kontrollida, kas mootor käivitub kindlalt 80 VAC astmel.
Kasu GTH-1-25L22?
Ventilaatori kiirus ja kuumaveeklapp ühe temperatuuriseadistuse järgi – ilma eraldi termostaadita, vaikse siinuskujulise mootoritööga.Tehnilised andmed
Toote tüüp Temperatuuripõhine ventilaatori trafo-kiiruseregulaator Tootja / kood Sentera Controls / GTH-1-25L22 Seeria GTH-1 (2,5 / 5 A) Toitepinge 230 VAC, 50–60 Hz Mootori maks. vool 2,5 A Energiatarbimine 65 W Väljundpinge astmed 0 – 80 – 110 – 140 – 170 – (190) – 230 VAC (190 VAC väljavõte on olemas, kuid ühendamata) Väljundpinge kuju Siinuskujuline (autotrafo) Režiimid 7-asendiline pöördlüliti: väljas, 5 käsiastet, automaatne Ventiili väljund (Lout) Reguleerimata 0 / 230 VAC temperatuuri järgi (kuumaveeklapile) Tööloogika Küte / jahutus – jumper P7 (1–2) plaadil Temperatuuri seadistus 5–35 °C, potentsiomeeter Proportsionaalne vahemik 2 °C Temperatuuriandur Väline PT500 (komplekti ei kuulu), klemm T1 Kaitse T4 A-H (5×20 mm) Korpus ABS, UL94-V0, hall RAL 7035 Paigaldus Seinale, integreeritud välisplaat, 4 ava Ø6 mm Kaitseklass IP54 (EN 60529), ainult siseruumides kasutamiseks Töökeskkond -10…+35 °C, < 95 % rH kondenseerumiseta Pakendi mõõtmed 341×256×156 mm Kaal 5,2 kg neto / 6,8 kg bruto Vastavus LVD 2014/35/EL (EN 60335-1), EMC 2014/30/EL (EN 61000-6-2, EN 61000-6-3), WEEE 2012/19/EL, RoHS Tootja dokumentatsioon
✔ Soovitab Elektrotechnikos sprendimaiTootja originaaldokumentatsioon – tehnilised andmed, ühendusskeemid ja paigaldusjuhised.
Põhifunktsioonid
- Kiirus vastavalt temperatuurile – automaatne astmeline reguleerimine seatud temperatuuri ümber (proportsionaalne vahemik 2 °C).
- Kuumaveeklapi väljund – 230 VAC sisse-/väljalülitus temperatuuri järgi.
- Kütte / jahutuse loogika – valitakse jumperiga P7 plaadil.
- Käsirežiim – 5 astet (80 / 110 / 140 / 170 / 230 VAC) ja väljalülitusasend.
- Siinuskujuline väljundpinge – mootori vaikne töö kõigil astmetel.
- Lihtne paigaldus – integreeritud plaat seinale kinnitamiseks.
Kus kasutatakse?
- Laod, töökojad ja tootmisruumid veekütteliste õhusoojenditega
- Kasvuhooned
- Abihooned
- Ühefaasilise AC-ventilaatoriga ventilatsioonisüsteemid, kus on oluline vaikne töö
- Väikesed töökojad ja garaažid ühe õhukütteseadmega (kuni 2,5 A)
- Autoteeninduste boksid veeküttega õhukuumutiga
Kasutamine vastavalt vajadusele
Kütte- ja ventilatsioonipaigaldajale.
Ühe veeõhukütteseadme ventilaatorit ja ventiili juhitakse ühe temperatuuriseadistuse järgi.Töökodade ja garaažide omanikule.
Lihtne nupp: automaatrežiim või fikseeritud kiirus käsitsi.Elektrikule, kes vahetab undavat elektroonilist regulaatorit.
Siinuskujuline pinge kõrvaldab mootorite undamise väikesel kiirusel kuni 2,5 A mootoritel.Praktiline kasutus

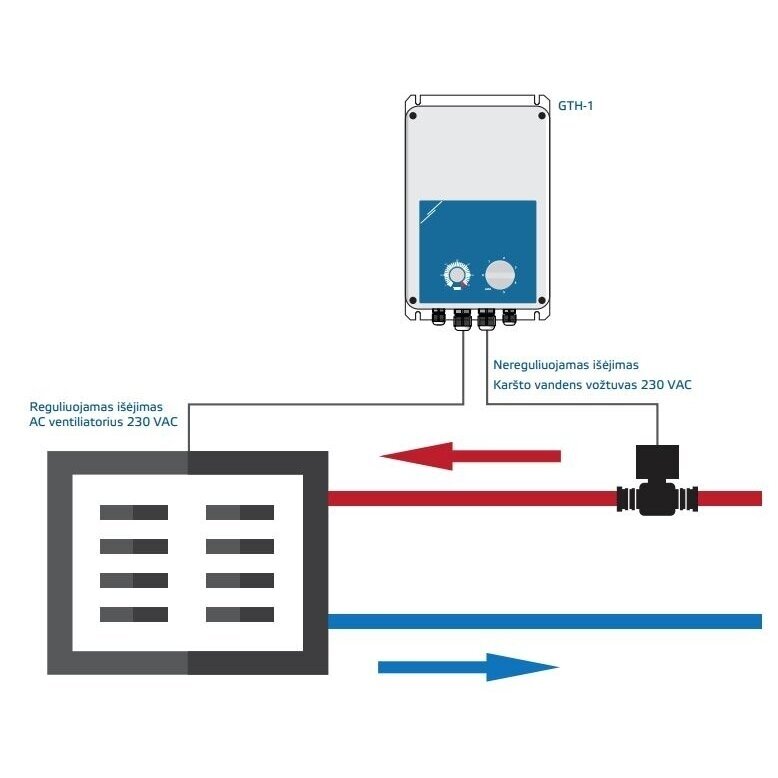

Kui töökojas on üks veeküttega õhukuumuti, mille ventilaatori vool ei ületa 2,5 A, siis lülitab GTH-1-25L22 automaatrežiimis PT500 temperatuuri järgi (seadistus 5–35 °C, proportsionaalvahemik 2 °C) ventilaatori astmeid ning seatud temperatuuri saavutamisel sulgeb Lout väljundiga kuumaveeventiili.Rakendusjuhend: kuidas kasutatakse praktikas
Tüüpilised GTH-1-25L22 kasutusalad:
Objekt Mida ühendatakse Tulemus Paigaldaja märkus Ladu veeküttega õhusoojendiga Küttekeha ventilaator → U1, U2; ventiil → Lout; PT500 → T1 Külm – ventiil on avatud, ventilaator töötab; seatud temperatuuri saavutamisel ventiil suletakse Küterežiim – jumper P7 (1–2) peal Kasvuhoone ventilatsioon Ventilaator → U1, U2; PT500 → taimede tsoonis Temperatuuri tõustes ventilaator kiireneb astmeti Jahutusrežiim – eemaldage jumper P7 Ruum, kus on oluline vaikus Ventilaator → U1, U2; nupp – 1. või 2. aste Ventilaator pöörleb aeglaselt ja vaikselt siinuskujulise pingega Kontrollige, et mootor käivitub kindlalt 80 VAC astmel Taluhoone Mitu sama tüüpi ventilaatorit → U1, U2 Hoitakse seatud temperatuuri Mootorite summaarne vool – kuni 2,5 A Kuidas valida regulaatori voolu
Mootori(te) nimivool Soovitatav mudel kuni 2,5 A GTH-1-25L22 (2,5 A) ← see mudel 2,5–5 A GTH-1-50L22 (5 A) 5–7,5 A (Modbus RTU-ga) GTH21-75L22 (7,5 A) 7,5–10 A (Modbus RTU-ga) GTH21100L22 (10 A) Reegel: regulaatori maks. vool ≥ mootori (või mitme mootori summa) nimivool mootori andmesildilt. Trafo-regulaatori puhul on mootori käivitusvool tootja poolt juba arvesse võetud, lisavaru pole vaja. Mitu ventilaatorit ühendage ainult sama tüüpi pingega reguleeritavate AC-mootoritega.Millal valida muu lahendus: muu vool – GTH-1-50L22 (5 A); suurema voolu ja Modbus RTU / SenteraWeb jaoks – GTH21 seeria (7,5 / 10 A); elektriküttekehale – GTTE1 seeria; ainult integreeritud anduriga ventilaatorile – GTT-1 seeria; sujuv elektrooniline temperatuurijuhtimine – GTE seeria.Plussid
- Siinuskujuline väljundpinge – vaikne töö
- Kuumaveeklapi väljund 230 VAC
- Kütte / jahutuse loogika
- Automaatne ja käsitsi 5-astmeline režiim
- Temperatuuri seadistus 5–35 °C
- IP54 korpus
Miinused / piirangud
- Astmeline, mitte sujuv reguleerimine – sujuvaks juhtimiseks GTE seeria
- PT500 andur ei kuulu komplekti
- Klappi juhitakse ainult sisse / välja (230 VAC), mitte 0-10 VDC
- Puudub Modbus RTU – selleks valige GTH21 seeria
- Suur kaal (5,2 kg); ainult ühefaasilistele AC-mootoritele, EC-ventilaatoritele ei sobi
Ohutus- ja paigaldusmärkused
- Paigalduse ja ühendamise teeb kvalifitseeritud elektrik pärast toite väljalülitamist.
- Ühendage kindlasti kaitsemaandus (PE).
- Ühendatud mootorite summaarne nimivool ei tohi ületada 2,5 A.
- Kaitsme vahetage ainult sama tüüpi: T4 A-H (5×20 mm).
- Kasutada ainult siseruumides, puhtas õhus ilma agressiivsete ja süttivate gaasideta; töökeskkond -10…+35 °C.
Kiire valikujuhend
2,5 A230 VAC5–35 °CKlapi väljundIP54Sobib, kui on vaja:- veeküttega õhukuumuti ventilaatoriga kuni 2,5 A juhtimiseks;
- ventilaatori kiirust temperatuuri järgi kütte- või jahutusrežiimis;
- objektidele, kus on oluline mootori vaikne töö väikesel kiirusel.
Kontrollige enne kasutamist:- mootori nimivoolu ja kas seda saab pingega reguleerida;
- ventiili ajami tüüp (230 VAC sisse / välja);
- kas teil on PT500 andur;
- ümbritseva õhu temperatuuri (-10…+35 °C).
Oluline meeldetuletus: GTH-1-25L22 ei juhi EC-ventilaatoreid, kolmefaasilisi mootoreid ega 0-10 VDC ventiile; PT500 andur ostetakse eraldi.KKK
Millised on astmete pinged?
1 – 80 VAC, 2 – 110 VAC, 3 – 140 VAC, 4 – 170 VAC, 5 – 230 VAC; 190 VAC väljavõte on olemas, kuid ühendamata.Kas andur on komplektis?
Ei, vajalik on väline PT500 andur, mis ühendatakse klemmile T1.Kuidas veeklappi juhitakse?
Reguleerimata 230 VAC väljundiga: kütterežiimis lülitatakse sisse, kui temperatuur on seatust madalam, ja välja selle ületamisel.Kuidas lülitada jahutusrežiimile?
Eemaldage plaadil jumper P7 ühenduse tihvtide 1–2 vahelt.Kas seda saab ühendada BMS-iga?
Ei, GTH-1 ei ole Modbusi; selleks on mõeldud GTH21 seeria.Mille poolest see erineb tootest GTH-1-50L22?
GTH-1-50L22 on mõeldud mootoritele kuni 5 A ja sellel on T8 A-H kaitse, funktsioonid on samad.Trafo-ventilaatori kiiruseregulaator temperatuuri järgi ventiili väljundiga | 2,5A | 230VAC | 5-35°C | pinnapealne | IP54 | Sentera Controls | GTH-1-25L22
Sentera GTH-1-25L22 – trafo-ventilaatori kiiruseregulaator temperatuuri järgi, kuni 2,5 A, 230 VAC, 5 astet 80–230 VAC, kuumaveeklapi väljund, seadistus 5–35 °C, IP54 – veeküttega õhukuumutitele ja ventilatsioonile.
