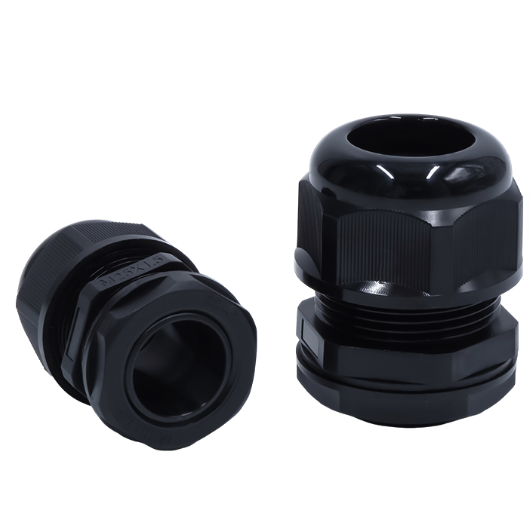

  • Uus   Kaablitihend mutri ja tihendiga | PG13.5 | kaablile Ø6–12 mm | must | IP68 | ES-PG13.5B
    Uus   Kaablitihend mutri ja tihendiga | PG13.5 | kaablile Ø6–12 mm | must | IP68 | ES-PG13.5B 1
    Uus   Kaablitihend mutri ja tihendiga | PG13.5 | kaablile Ø6–12 mm | must | IP68 | ES-PG13.5B 2

    Kaablitihend mutri ja tihendiga | PG13.5 | kaablile Ø6–12 mm | must | IP68 | ES-PG13.5B

    Tootekood: ES-PG13.5B
    Küsi
    Hind 0.19 € KM-ga
    ( 0.16 € KM-ta )
    Soovid teistsugust hinda? Paku oma!

    Must kaablitihend PG13.5 keerme, survemutri ja tihendiga. Tihendab ühe ümara kaabli, mille välisläbimõõt on 6–12 mm – jämedamad toitekaablid, enamasti 5×1,5–5×2,5 mm² (kolmefaasilised mootorid, pumbad, alamkilbid). Kaitseaste IP68 (EN 60529), keerme pikkus 9 mm.

  • Info

    Kaablitihend mutri ja tihendiga | PG13.5 | kaablile Ø6–12 mm | must | IP68 | ES-PG13.5B

    ES-PG13.5B on must kaablitihend PG13.5 keerme, survemutri ja tihendiga. See keeratakse korpuse või kilbi PG13.5 avasse, pingutatakse käega ja lõplikult mutrivõtmega. Tihend haarab ühe ümara kaabli välisläbimõõduga 6–12 mm ja sulgeb pilu kaabli ja korpuse vahel.

    Põhimõte:
    PG13.5 on suurus kolmefaasilistele kaablitele: Ø6–12 mm vahemik katab enamiku 5×1,5–5×2,5 mm² kaablitest, keerme välisläbimõõt on 20,4 mm. See on ES-PG7…ES-PG13.5 suuruste seas kõige laiem vahemik. Musta versiooni valitakse sageli tumedatele korpustele, masinatele ja seadmetele.
    Keere
    PG13.5
    Kaabli Ø
    6–12 mm
    Kaitseaste
    IP68
    Keerme pikkus
    9 mm

    Tööpõhimõte

    Paigaldus. Pingevabas olekus keeratakse tihend PG13.5 avasse, seejärel viiakse kaabel läbi lõdvendatud mutri ja tihendi.

    Toimimine. Mutter keeratakse käega kinni ja pingutatakse mutrivõtmega – tihend surutakse ühtlaselt ümber Ø6–12 mm kaablikesta ja hoiab ühtlasi kaablit kinni.

    Tulemus. Tihe IP68 sisend (EN 60529): tolmukindel ja ette nähtud pikaajaliseks vee all olekuks – täpsed IP68 katsetingimused (sügavuse ja kestuse) määrab tootja.

    Miks on ES-PG13.5B kasulik?
    Kolmefaasilisele mootorile, pumbale või alamkilbile – üks IP68 sisend, mille Ø6–12 mm vahemik sobib nii õhemale kui ka jämedamale kaablile.

    Tehnilised andmed

    Toote tüüp Kaablitihend mutri ja tihendiga
    Kood ES-PG13.5B
    Keere PG13.5 (DIN 40430)
    Keerme välisläbimõõt 20,4 mm
    Keerme pikkus 9 mm
    Kaabli välisläbimõõt 6–12 mm
    Kaablite arv 1

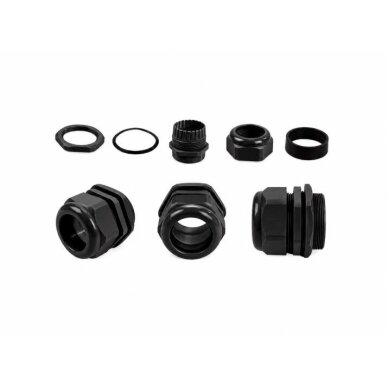

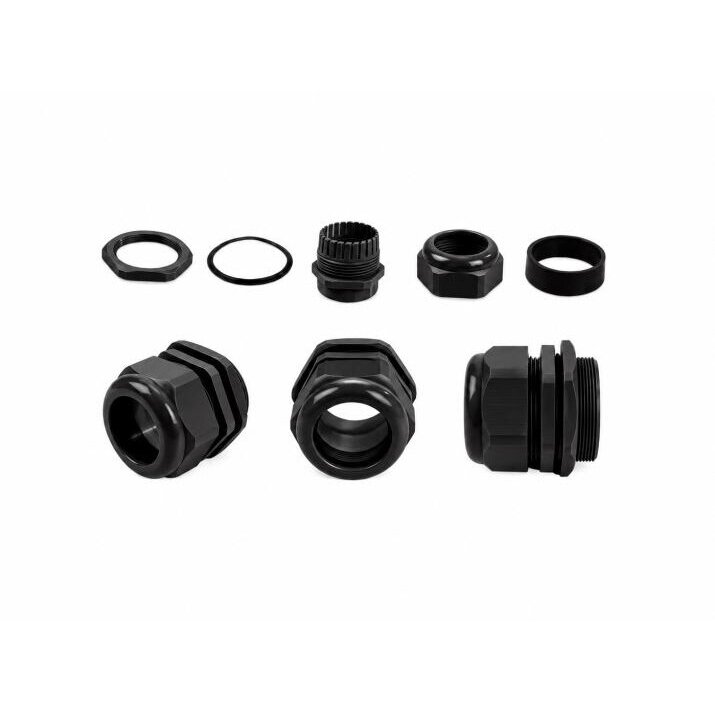

    Konstruktsioon keermega korpus, survemutter, tihend
    Pingutamine käega, lõplikult mutrivõtmega
    Kaitseaste IP68 (EN 60529)
    Sertifikaadid CE, SGS, RoHS (tarnija andmetel)
    Värv must

    Põhifunktsioonid

    • IP68 tihendus – kaitse tolmu ja pikaajalise vee all oleku eest (EN 60529).
    • PG13.5 keere – keerme välisläbimõõt 20,4 mm, keerme pikkus 9 mm.
    • Vahemik Ø6–12 mm – jämedamad toitekaablid, enamasti 5×1,5–5×2,5 mm² (kolmefaasilised mootorid, pumbad, alamkilbid).
    • Mutter tihendiga – tihendab ja hoiab kaablit, vähendab tõmmet klemmidele.
    • Lihtne pingutamine – käega, lõplikult mutrivõtmega, ilma eritööriistadeta.
    • Must värv – sobib tumedate korpuste, masinate ja seadmetega.

    Kus kasutatakse?

    • Kolmefaasiliste mootorite ja pumpade ühenduskarbid
    • Alamkilpide ja jaotuskilpide toitesisendid
    • Kompressorite, ventilatsiooniagregaatide ja soojuspumpade sisendid
    • Tootmisseadmete juhtkilbid
    • Välistingimustes jaotuskarbid ja ehitusplatsi kilbid
    • Pumplate ja reoveepuhastite juhtkarbid
    • Põllumajandushoonete seadmete toide

    Kasutamine vastavalt vajadusele

    Automaatikakilpide valmistajale.
    Väljundid mootoritele ja pumpadele tehakse sageli 5-sooneliste kaablitega – Ø6–12 mm vahemik katab enamiku neist.
    Elektrikule.
    Lai vahemik võimaldab kasutada sama tihendit nii 5×1,5 kui ka 5×2,5 mm² kaablile – väiksem risk saabuda vale suurusega.
    Hoone haldurile.
    Pumplates ja tehnoruumides vähendavad IP68 sisendid kolmefaasilistel seadmetel niiskusest tingitud rikete riski.

    Praktiline kasutus

    Kui ühendate soojuspumba välisseadet, mille toide tuleb 5×2,5 mm² kaabliga mõõdetud välisläbimõõduga 11 mm, siis ES-PG13.5B on õige suurus: kaabel jääb Ø6–12 mm vahemikku ning pärast mutri käega kinnikeeramist ja mutrivõtmega pingutamist on sisend tihe ja kaabel kinni hoitud.

    Plussid

    • IP68 standardi EN 60529 järgi – kõrgem kaitse kui IP67 seerial
    • Selge vahemik Ø6–12 mm ühele PG13.5 suurusele
    • Mutter samaaegselt tihendab ja hoiab kaablit
    • Pingutatakse käe ja mutrivõtmega – kiire paigaldus
    • CE, SGS, RoHS – tarnija andmetel
    • Sama suurus on saadaval ka värvis „hall“ – ES-PG13.5

    Miinused / piirangud

    • Piiratud vahemik: õhemale kui 6 mm kaablile valige ES-PG11B (PG11, Ø5–10 mm), jämedamale kui 12 mm – ES-PG16B (PG16, Ø10–14 mm).
    • Üks tihend – üks ümar kaabel; lameda kaabli või mitme juhtme jaoks ei sobi.
    • Keerme pikkus 9 mm – paksu korpuse seina puhul (eriti koos vastumutriga) ei pruugi sellest piisata.
    • Materjal ja töötemperatuur ei ole meie andmetes märgitud – eritingimuste (kuumus, kemikaalid, otsene päike) korral täpsustage parameetrid enne tellimist.
    • Ei ole tuletõke – ei asenda kaablite läbiviike läbi tulepüsivate seinte.

    Ohutus- ja paigaldusmärkused

    • Töid kilbis või karbis tehke ainult pingevabas olekus ja pärast pinge puudumise kontrollimist.
    • Pärast puurimist või keermestamist eemaldage korpusest kõik laastud – need võivad põhjustada lühise.
    • Sile ava puurige keerme välisläbimõõdu 20,4 mm järgi – liiga suures avas tihedus ei ole tagatud.
    • Keerake mutter käega kinni, seejärel pingutage mutrivõtmega, kuni kaabel tihendis enam ei liigu; liigne pingutamine võib keeret või tihendit kahjustada.
    • Viige kaabel sisse altpoolt või tilgaaasaga, et vesi ei jookseks mööda kaablit sisendini.

    Kiire valikujuhend

    PG13.5 keere (Ø 20,4 mm)
    Kaabel Ø6–12 mm
    IP68, keerme pikkus 9 mm
    Must – ES-PG13.5B
    Sobib, kui vaja:
    • tihendada üks ümar kaabel Ø6–12 mm
    • IP68 sisendit seal, kus on üleujutuse või pikaajalise niiskuse oht
    • et sisend sobiks tumeda korpuse või seadmega
    Kontrollige enne kasutamist:
    • Kaabli välisläbimõõtu nihikuga – see peab olema 6–12 mm.
    • Ava: keermestatud PG13.5 või sile Ø 20,4 mm ava (siis on vaja vastumutrit – täpsustage komplekti) ja kas 9 mm keermest piisab seina jaoks.
    • Töötingimusi: materjal, töötemperatuur ja IP68 sukeldussügavus ei ole meie andmetes märgitud.
    Oluline meeldetuletus: Tihend tihendab ja hoiab ühte kaablit, kuid ei ole tuletõke ega asenda kaablite läbiviikude tihendamist läbi tulepüsivate seinte.

    KKK

    Kas ES-PG13.5B sobib 5×2,5 mm² kaablile?
    Enamasti jah, kui kaabli mõõdetud välisläbimõõt on 6–12 mm; kui suurem – valige ES-PG16B (PG16, Ø10–14 mm).
    Miks on tähis PG13.5, mitte PG13?
    See on standardne DIN 40430 suuruse tähis: PG13.5, keerme välisläbimõõt 20,4 mm – ärge ajage seda segi teiste suurustega.
    Mille poolest erineb ES-PG13.5B tootest ES-PG13.5?
    Ainult värvi poolest: ES-PG13.5B on must, ES-PG13.5 on hall; keere, vahemik ja IP68 on samad, UV-kindlus ei ole märgitud, seega valige värv korpuse järgi.
    Kas ES-PG13.5B asemel võib kasutada PG-13.5B?
    Võib seal, kus piisab IP67-st ja kaabel mahub Ø6–12 mm vahemikku; kus sisend võib pikalt vee all olla, jääge IP68 juurde – ES-PG13.5B või hall 00841 (sama suurus ja vahemik).
    Millist ava on korpusesse vaja?
    Keermestatud avale – PG13.5 keere; sile ava keerme välisläbimõõdu 20,4 mm järgi, seestpoolt vastumutriga kinnitatult.
    Kas ühest tihendist saab läbi viia kaks juhet?
    Ei – tihend tihendab ainult ühte ümarat kaablit; kasutage iga kaabli jaoks eraldi tihendit.

    ES-PG13.5B – PG13.5 kaablitihend Ø6–12 mm, must, IP68

    Must PG13.5 kaablitihend ES-PG13.5B mutri ja tihendiga ühele kaablile Ø6–12 mm: jämedamad toitekaablid, enamasti 5×1,5–5×2,5 mm² (kolmefaasilised mootorid, pumbad, alamkilbid). IP68, keerme pikkus 9 mm, pingutatakse käe ja mutrivõtmega.

    Illustratiivne pilt võib olla loodud tehisintellekti abil. Toote välimus võib kujutatud tootest veidi erineda. Lähtuge tehnilisest spetsifikatsioonist.
