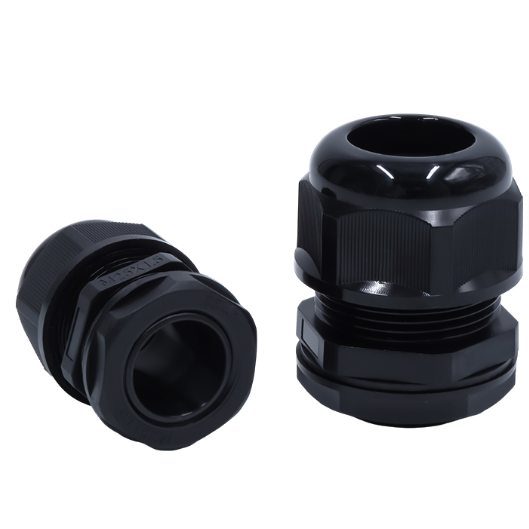

  • Uus   Kaablitihend mutri ja tihendiga | PG29 | kaablile Ø18–25 mm | must | IP68 | ES-PG29B

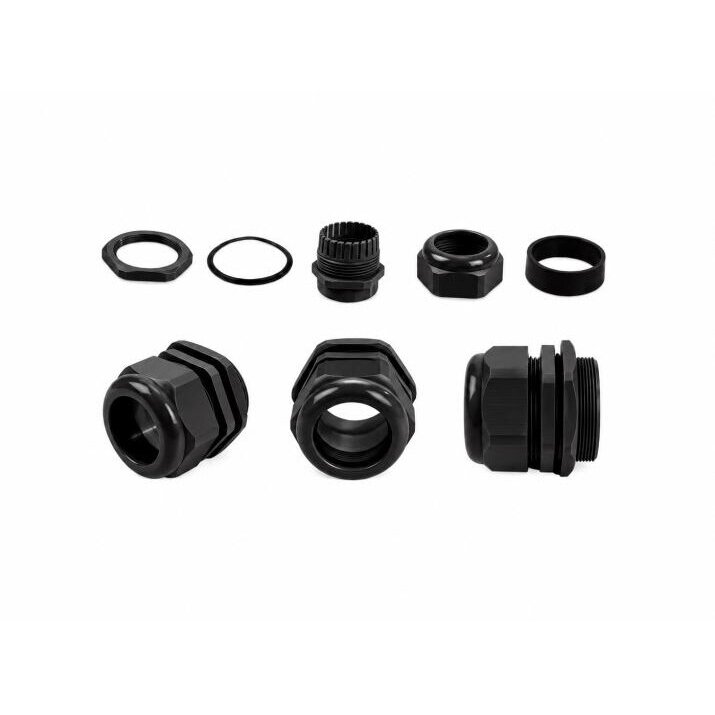

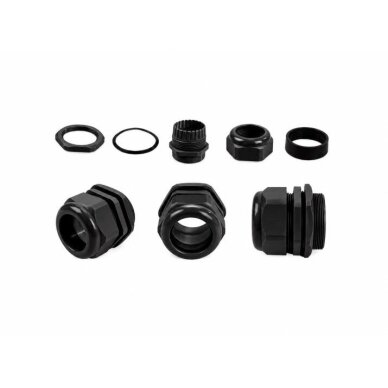

    Uus   Kaablitihend mutri ja tihendiga | PG29 | kaablile Ø18–25 mm | must | IP68 | ES-PG29B 1
    Uus   Kaablitihend mutri ja tihendiga | PG29 | kaablile Ø18–25 mm | must | IP68 | ES-PG29B 2

    Kaablitihend mutri ja tihendiga | PG29 | kaablile Ø18–25 mm | must | IP68 | ES-PG29B

    Tootekood: ES-PG29B
    Küsi
    Hind 0.59 € KM-ga
    ( 0.49 € KM-ta )
    Soovid teistsugust hinda? Paku oma!

    ES-PG29B on must kaablitihend mutri ja tihendiga, PG29 keere, ühele kaablile välisläbimõõduga 18–25 mm. Kaitseaste IP68 (tarnija andmetel), mõeldud grupi- ja välikilpide toitekaablitele.

  • Info

    Kaablitihend mutri ja tihendiga | PG29 | kaablile Ø18–25 mm | must | IP68 | ES-PG29B

    ES-PG29B on must kaablitihend mutri ja tihendiga ühe kaabli, mille välisläbimõõt on 18–25 mm, sisseviimiseks kilpi või korpusesse läbi PG29 ava. Kaablitihend keeratakse korpusesse ja pingutatud mutter surub tihendirõnga ümber kaabli kokku. Tarnija andmetel on kaitseaste IP68.

    Põhimõte:
    PG29 on levinud suurus, kui grupi- või välikilpi tuuakse soojuspumba, laadimisjaama või töökoja toitekaabel. Sellise läbimõõduga on tavaliselt 5-soonelised 10–16 mm² vaskjõukaablid – see on vaid orientiir, sest tihend valitakse kaabli välisläbimõõdu järgi, mida tasub nihikuga mõõta. Kui jäme kaabel tuuakse läbi lahtise ava või vale suurusega tihendi, pääsevad kilpi niiskus ja tolm.
    Keere
    PG29
    Kaabli Ø
    18–25 mm
    Kaitseaste
    IP68
    Värv
    Must

    Tööpõhimõte

    Mõõtke kaabli välisläbimõõt ja valmistage korpusesse PG29 ava.

    Kaablitihend keeratakse korpusesse, kaabel lükatakse läbi ja mutter pingutatakse käega ning mutrivõtmega.

    Tihendirõngas haarab kaabli kesta – sisend on tihe (IP68) ja kaabel püsib paigal.

    Miks valida ES-PG29B?
    Üks suurus katab kaablid Ø18 kuni Ø25 mm, nii et objektil ei pea iga kaabli jaoks täpset vastet otsima. Tiheduse tagavad tihendirõngas ja mutter, mitte hermeetik, seega näeb sisend korralik välja ja selle saab kaabli vahetamisel lahti keerata.

    Tehnilised andmed

    Toote tüüp Kaablitihend mutri ja tihendiga
    Kood ES-PG29B
    Keere PG29 (DIN 40430)
    Keerme välisläbimõõt 37,0 mm
    Keerme pikkus 12 mm
    Kaabli Ø (tihendusvahemik) 18–25 mm
    Kaablite arv 1
    Kaitseaste IP68 (EN 60529), tarnija andmetel
    Värv Must
    Paigaldus Keeratakse korpusesse / kilpi, pingutatakse käega ja mutrivõtmega
    Sertifikaadid CE, SGS, RoHS (tarnija andmetel)

    Põhifunktsioonid

    • Tihendab kaablisisendi – tihendirõngas haarab kesta, IP68
    • Hoiab kaablit – pingutatud mutter ei lase sellel vabalt libiseda
    • Sulgeb korpuse ava – niiskus ja tolm ei pääse kilpi
    • Kaitseb kesta – kaabel ei puutu vastu ava teravat serva
    • PG29 keere – keeratakse korpusesse või kilpi
    • Vahemik Ø18–25 mm – üks suurus mitmele kaablitüübile

    Kus kasutatakse?

    • Grupi- ja korruskilpide toitekaablite sisendid
    • Soojuspumpade ja elektriautode laadimisjaamade välikilbid
    • Päikeseelektrijaamade inverterite AC-kaablite sisendid kilpi
    • Pumplate ja ventilatsiooniseadmete jõukaablid
    • Töökodade ja abihoonete kilbid
    • Tööpinkide ja tööstusseadmete toitesisendid

    Kasutamine vastavalt vajadusele

    Projekteerijale.
    Kilbi spetsifikatsioonis saab märkida konkreetse PG29 IP68 sisendi kaablitele Ø18–25 mm.
    Paigaldavale elektrikule.
    Ühe suurusega lahendatakse levinumad grupikilpide toitekaablid, mutter keeratakse kinni käega ja mutrivõtmega.
    Soojuspumpade ja laadimisjaamade paigaldajale.
    Välikilbi kaablisisend tihendatakse korralikult, ilma silikooniga improviseerimata.

    Praktiline kasutus

    Kui soojuspumba juures asuvasse välikilpi tuuakse kaabel, mille mõõdetud välisläbimõõt on 21 mm, katab ES-PG29B selle mõlemas suunas varuga: tihend keeratakse PG29 avasse, kaabel lükatakse läbi ja mutter pingutatakse, kuni tihend ümbritseb kesta ühtlaselt.

    Plussid

    • IP68 tarnija andmetel
    • Lai vahemik – Ø18–25 mm ühes suuruses
    • Pingutatud mutter hoiab kaablit – hermeetikut pole vaja
    • Paigaldus käega ja mutrivõtmega, ilma eritööriistadeta
    • CE, SGS, RoHS – tarnija andmetel
    • Must värv sobib tumedate korpuste, masinate ja seadmetega
    • Kogu ES-PG seeria – PG7 kuni PG63, hall ja must

    Miinused / piirangud

    • Tarnija ei märgi materjali ega töötemperatuuri – eritingimustes (kuumus, kemikaalid) täpsustage
    • IP68 sukeldamise tingimused (sügavus, kestus) ei ole märgitud – püsivaks veealuseks kasutuseks täpsustage
    • Üks tihend – üks kaabel; mitmele kaablile on vaja mitut ava või membraanplaati
    • Õhemale kui Ø18 mm kaablile valige ES-PG25B (Ø16–21 mm), jämedamale kui Ø25 mm – ES-PG36B (Ø22–32 mm)
    • Sobib ainult ümarale kaablile – lamekaablit tihend tihedalt ei haara

    Ohutus- ja paigaldusmärkused

    • Tehke kilbis töid ainult pinge väljalülitamise ja pingetuse kontrollimise järel
    • Pärast puurimist või lõikamist eemaldage kilbist laastud ja puhastage ava serv
    • Enne kaabli sisseviimist mõõtke selle välisläbimõõt nihikuga – see peab jääma vahemikku 18–25 mm
    • Pingutage mutrit ühtlaselt: kõigepealt käega, siis mutrivõtmega, ärge üle pingutage
    • Ärge viige ühest tihendist läbi mitut kaablit

    Kiire valikujuhend

    Keere: PG29, välis-Ø 37,0 mm
    Kaabel: Ø18–25 mm
    Kaitseaste: IP68
    Värv: must
    Sobib, kui vaja:
    • viia üks kaabel Ø18–25 mm kilpi või korpusesse
    • IP68 tihedust kaablisisendis
    • musta sisendit tumedatele korpustele või masinatele
    Kontrollige enne kasutamist:
    • kaabli välisläbimõõtu (18–25 mm)
    • ava suurust ja keeret – PG29, välis-Ø 37,0 mm
    • kas seina paksus võimaldab sisse keerata 12 mm pikkuse keerme
    Oluline meeldetuletus: ES-PG29B tihendab ühe kaabli sisendi, kuid ei ole tuletõke ega asenda kaabli kinnitamist trassil; mitmele kaablile on vaja mitut ava või membraanplaati.

    KKK

    Millise läbimõõduga kaablile sobib ES-PG29B?
    Ühele kaablile välisläbimõõduga 18–25 mm; soonte ristlõige mm² tihendi suurust ei määra.
    Milline ava on vajalik?
    Keere PG29, välisläbimõõt 37,0 mm DIN 40430 järgi; keerme pikkus 12 mm.
    Kas ühest tihendist saab läbi viia mitu kaablit?
    Ei – üks tihend on mõeldud ühele ümarale kaablile; mitmele kaablile on vaja mitut ava või membraanplaati, nt HIK-1 või HIK-2 (kuni Ø64 mm).
    Millisest materjalist see on ja millisele temperatuurile mõeldud?
    Tarnija ei märgi materjali ega töötemperatuuri, seega me neid ei väida; kui projekt seda nõuab, võtke meiega enne tellimist ühendust.
    Kas must variant on UV-kindlam?
    Tarnija UV-kindlust ei märgi – musta värvi valitakse korpuse välimuse pärast; sama suurus hallina on ES-PG29.
    Kaabli Ø 23 mm – PG29 või PG36?
    Sobivad mõlemad – ES-PG29B (Ø18–25 mm) ja ES-PG36B (Ø22–32 mm); mugavam on valida suurus, mille vahemiku keskel kaabel on, antud juhul ES-PG29B.

    Kaablitihend ES-PG29B, must, IP68

    ES-PG29B on must PG29 kaablitihend mutri ja tihendiga ühele kaablile Ø18–25 mm, IP68. Mõeldud grupi- ja välikilpide toitekaablitele.

    Illustratiivne pilt võib olla loodud tehisintellekti abil. Toote välimus võib kujutatud tootest veidi erineda. Lähtuge tehnilisest spetsifikatsioonist.
