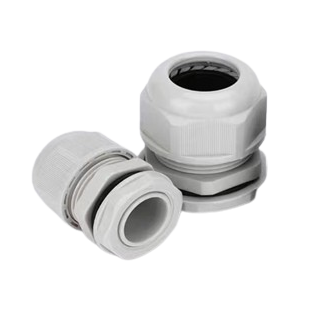

  • Uus   Kaablitihend mutri ja tihendiga | PG36 | kaablile Ø22–32 mm | hall | IP68 | ES-PG36

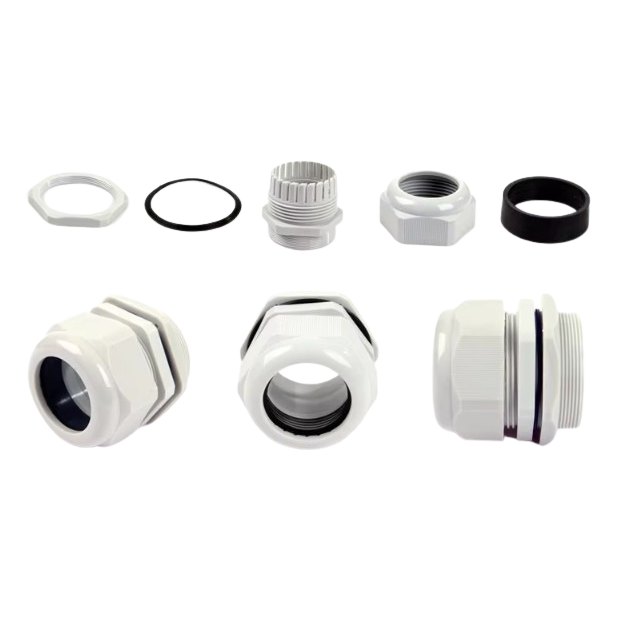

    Uus   Kaablitihend mutri ja tihendiga | PG36 | kaablile Ø22–32 mm | hall | IP68 | ES-PG36 1
    Uus   Kaablitihend mutri ja tihendiga | PG36 | kaablile Ø22–32 mm | hall | IP68 | ES-PG36 2

    Kaablitihend mutri ja tihendiga | PG36 | kaablile Ø22–32 mm | hall | IP68 | ES-PG36

    Tootekood: ES-PG36
    Küsi
    Hind 1.09 € KM-ga
    ( 0.90 € KM-ta )
    Soovid teistsugust hinda? Paku oma!

    ES-PG36 on hall kaablitihend mutri ja tihendiga, PG36 keere, ühele kaablile välisläbimõõduga 22–32 mm. Kaitseaste IP68 (tarnija andmetel), mõeldud liitumis- ja püstikkaablitele.

  • Info

    Kaablitihend mutri ja tihendiga | PG36 | kaablile Ø22–32 mm | hall | IP68 | ES-PG36

    ES-PG36 on hall kaablitihend mutri ja tihendiga ühe kaabli, mille välisläbimõõt on 22–32 mm, sisseviimiseks kilpi või korpusesse läbi PG36 ava. Kaablitihend keeratakse korpusesse ja pingutatud mutter surub tihendirõnga ümber kaabli kokku. Tarnija andmetel on kaitseaste IP68.

    Põhimõte:
    PG36 on enamasti vajalik liitumis- ja püstikkaablitele – kui toide tuuakse eramu peakilpi või kortermaja trepikoja kilpi. Sellise läbimõõduga on tavaliselt 4–5-soonelised 25–35 mm² vaskjõukaablid – see on vaid orientiir, sest tihend valitakse kaabli välisläbimõõdu järgi, mida tasub nihikuga mõõta. Kui jäme kaabel tuuakse läbi lahtise ava või vale suurusega tihendi, pääsevad kilpi niiskus ja tolm.
    Keere
    PG36
    Kaabli Ø
    22–32 mm
    Kaitseaste
    IP68
    Värv
    Hall

    Tööpõhimõte

    Mõõtke kaabli välisläbimõõt ja valmistage korpusesse PG36 ava.

    Kaablitihend keeratakse korpusesse, kaabel lükatakse läbi ja mutter pingutatakse käega ning mutrivõtmega.

    Tihendirõngas haarab kaabli kesta – sisend on tihe (IP68) ja kaabel püsib paigal.

    Miks valida ES-PG36?
    Üks suurus katab kaablid Ø22 kuni Ø32 mm, nii et objektil ei pea iga kaabli jaoks täpset vastet otsima. Tiheduse tagavad tihendirõngas ja mutter, mitte hermeetik, seega näeb sisend korralik välja ja selle saab kaabli vahetamisel lahti keerata.

    Tehnilised andmed

    Toote tüüp Kaablitihend mutri ja tihendiga
    Kood ES-PG36
    Keere PG36 (DIN 40430)
    Keerme välisläbimõõt 47,0 mm
    Keerme pikkus 16 mm
    Kaabli Ø (tihendusvahemik) 22–32 mm
    Kaablite arv 1
    Kaitseaste IP68 (EN 60529), tarnija andmetel
    Värv Hall
    Paigaldus Keeratakse korpusesse / kilpi, pingutatakse käega ja mutrivõtmega
    Sertifikaadid CE, SGS, RoHS (tarnija andmetel)

    Põhifunktsioonid

    • Tihendab kaablisisendi – tihendirõngas haarab kesta, IP68
    • Hoiab kaablit – pingutatud mutter ei lase sellel vabalt libiseda
    • Sulgeb korpuse ava – niiskus ja tolm ei pääse kilpi
    • Kaitseb kesta – kaabel ei puutu vastu ava teravat serva
    • PG36 keere – keeratakse korpusesse või kilpi
    • Vahemik Ø22–32 mm – üks suurus mitmele kaablitüübile

    Kus kasutatakse?

    • Eramute liitumiskaablid peakilpi
    • Kortermajade püstikliinide kilbid
    • Äripindade jaotuskilbid
    • Katlamajade ja soojussõlmede jõukilbid
    • Ehitusplatside jaotuskilbid
    • Suuremate päikeseelektrijaamade AC-ühenduse kilbid

    Kasutamine vastavalt vajadusele

    Projekteerijale.
    Vahemik Ø22–32 mm katab laia valiku liitumiskaableid, seega on spetsifikatsiooni lihtsam tegeliku kaabliga kokku viia.
    Kilbikoostajale.
    Peakilbi korpus valmistatakse ette ühele jämedale kaablile koos IP68 tihendiga.
    Hoone haldajale.
    Kilbi sisend jääb suletuks – sisendaparaatideni jõuab vähem tolmu ja niiskust.

    Praktiline kasutus

    Kui eramu liitumise rekonstrueerimisel tuuakse kilpi kaabel välisläbimõõduga 29 mm, on ES-PG36 sobiv suurus: korpusesse tehakse PG36 ava, tihend keeratakse sisse, kaabel lükatakse läbi ja mutter pingutatakse mutrivõtmega.

    Plussid

    • IP68 tarnija andmetel
    • Lai vahemik – Ø22–32 mm ühes suuruses
    • Pingutatud mutter hoiab kaablit – hermeetikut pole vaja
    • Paigaldus käega ja mutrivõtmega, ilma eritööriistadeta
    • CE, SGS, RoHS – tarnija andmetel
    • Helehall värv sobib helehallide kilpide ja korpustega
    • Kogu ES-PG seeria – PG7 kuni PG63, hall ja must

    Miinused / piirangud

    • Tarnija ei märgi materjali ega töötemperatuuri – eritingimustes (kuumus, kemikaalid) täpsustage
    • IP68 sukeldamise tingimused (sügavus, kestus) ei ole märgitud – püsivaks veealuseks kasutuseks täpsustage
    • Üks tihend – üks kaabel; mitmele kaablile on vaja mitut ava või membraanplaati
    • Õhemale kui Ø22 mm kaablile valige ES-PG29 (Ø18–25 mm), jämedamale kui Ø32 mm – ES-PG42 (Ø32–38 mm)
    • Sobib ainult ümarale kaablile – lamekaablit tihend tihedalt ei haara

    Ohutus- ja paigaldusmärkused

    • Tehke kilbis töid ainult pinge väljalülitamise ja pingetuse kontrollimise järel
    • Pärast puurimist või lõikamist eemaldage kilbist laastud ja puhastage ava serv
    • Enne kaabli sisseviimist mõõtke selle välisläbimõõt nihikuga – see peab jääma vahemikku 22–32 mm
    • Pingutage mutrit ühtlaselt: kõigepealt käega, siis mutrivõtmega, ärge üle pingutage
    • Ärge viige ühest tihendist läbi mitut kaablit

    Kiire valikujuhend

    Keere: PG36, välis-Ø 47,0 mm
    Kaabel: Ø22–32 mm
    Kaitseaste: IP68
    Värv: hall
    Sobib, kui vaja:
    • viia üks kaabel Ø22–32 mm kilpi või korpusesse
    • IP68 tihedust kaablisisendis
    • halli sisendit helehallidele kilpidele
    Kontrollige enne kasutamist:
    • kaabli välisläbimõõtu (22–32 mm)
    • ava suurust ja keeret – PG36, välis-Ø 47,0 mm
    • kas seina paksus võimaldab sisse keerata 16 mm pikkuse keerme
    Oluline meeldetuletus: ES-PG36 tihendab ühe kaabli sisendi, kuid ei ole tuletõke ega asenda kaabli kinnitamist trassil; mitmele kaablile on vaja mitut ava või membraanplaati.

    KKK

    Millise läbimõõduga kaablile sobib ES-PG36?
    Ühele kaablile välisläbimõõduga 22–32 mm; soonte ristlõige mm² tihendi suurust ei määra.
    Milline ava on vajalik?
    Keere PG36, välisläbimõõt 47,0 mm DIN 40430 järgi; keerme pikkus 16 mm.
    Kas ühest tihendist saab läbi viia mitu kaablit?
    Ei – üks tihend on mõeldud ühele ümarale kaablile; mitmele kaablile on vaja mitut ava või membraanplaati, nt HIK-1 või HIK-2 (kuni Ø64 mm).
    Millisest materjalist see on ja millisele temperatuurile mõeldud?
    Tarnija ei märgi materjali ega töötemperatuuri, seega me neid ei väida; kui projekt seda nõuab, võtke meiega enne tellimist ühendust.
    Kas sellest suurusest on must variant?
    Jah, sama suurus mustana on ES-PG36B; värv valitakse korpuse välimuse järgi.
    Kaabli Ø täpselt 32 mm – kas ES-PG36 sobib?
    32 mm on ES-PG36 ülempiir; mõõtke kaablit mitmest kohast ja kui Ø on suurem, valige ES-PG42 (Ø32–38 mm).

    Kaablitihend ES-PG36, hall, IP68

    ES-PG36 on hall PG36 kaablitihend mutri ja tihendiga ühele kaablile Ø22–32 mm, IP68. Mõeldud liitumis- ja püstikkaablitele.
