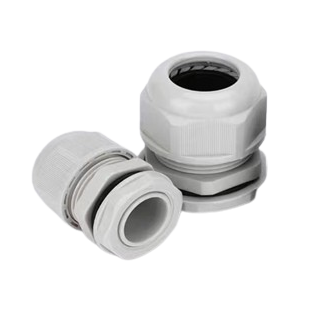

  • Uus   Kaablitihend mutri ja tihendiga | PG48 | kaablile Ø37–44 mm | hall | IP68 | ES-PG48

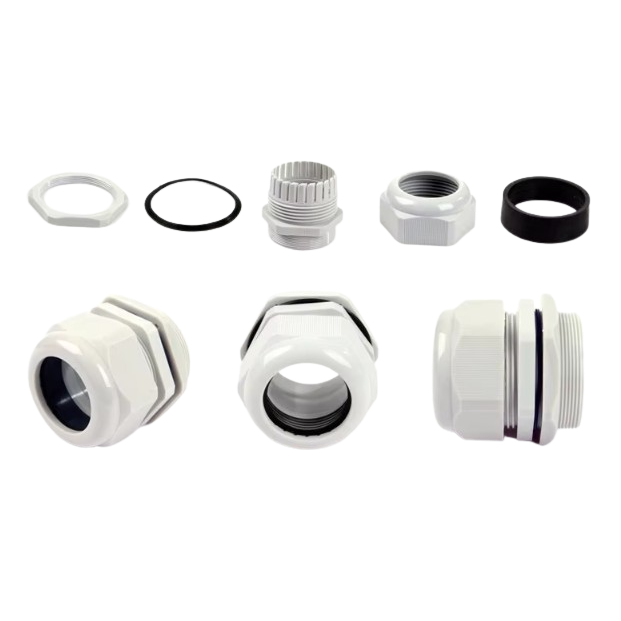

    Uus   Kaablitihend mutri ja tihendiga | PG48 | kaablile Ø37–44 mm | hall | IP68 | ES-PG48 1
    Uus   Kaablitihend mutri ja tihendiga | PG48 | kaablile Ø37–44 mm | hall | IP68 | ES-PG48 2

    Kaablitihend mutri ja tihendiga | PG48 | kaablile Ø37–44 mm | hall | IP68 | ES-PG48

    Tootekood: ES-PG48
    Küsi
    Hind 1.54 € KM-ga
    ( 1.27 € KM-ta )
    Soovid teistsugust hinda? Paku oma!

    ES-PG48 on hall kaablitihend mutri ja tihendiga, PG48 keere, ühele kaablile välisläbimõõduga 37–44 mm. Kaitseaste IP68 (tarnija andmetel), mõeldud generaatorite, mootorite ja jaotuskappide kaablitele.

  • Info

    Kaablitihend mutri ja tihendiga | PG48 | kaablile Ø37–44 mm | hall | IP68 | ES-PG48

    ES-PG48 on hall kaablitihend mutri ja tihendiga ühe kaabli, mille välisläbimõõt on 37–44 mm, sisseviimiseks kilpi või korpusesse läbi PG48 ava. Kaablitihend keeratakse korpusesse ja pingutatud mutter surub tihendirõnga ümber kaabli kokku. Tarnija andmetel on kaitseaste IP68.

    Põhimõte:
    PG48 kasutatakse suurte madalpinge jõukaablite jaoks – generaatorite, võimsate mootorite või jaotuskappide liinidel. Sellise läbimõõduga on tavaliselt 4-soonelised 70–95 mm² vaskjõukaablid – see on vaid orientiir, sest tihend valitakse kaabli välisläbimõõdu järgi, mida tasub nihikuga mõõta. Kui jäme kaabel tuuakse läbi lahtise ava või vale suurusega tihendi, pääsevad kilpi niiskus ja tolm.
    Keere
    PG48
    Kaabli Ø
    37–44 mm
    Kaitseaste
    IP68
    Värv
    Hall

    Tööpõhimõte

    Mõõtke kaabli välisläbimõõt ja valmistage korpusesse PG48 ava.

    Kaablitihend keeratakse korpusesse, kaabel lükatakse läbi ja mutter pingutatakse käega ning mutrivõtmega.

    Tihendirõngas haarab kaabli kesta – sisend on tihe (IP68) ja kaabel püsib paigal.

    Miks valida ES-PG48?
    Üks suurus katab kaablid Ø37 kuni Ø44 mm, nii et objektil ei pea iga kaabli jaoks täpset vastet otsima. Tiheduse tagavad tihendirõngas ja mutter, mitte hermeetik, seega näeb sisend korralik välja ja selle saab kaabli vahetamisel lahti keerata.

    Tehnilised andmed

    Toote tüüp Kaablitihend mutri ja tihendiga
    Kood ES-PG48
    Keere PG48 (DIN 40430)
    Keerme välisläbimõõt 59,3 mm
    Keerme pikkus 20 mm
    Kaabli Ø (tihendusvahemik) 37–44 mm
    Kaablite arv 1
    Kaitseaste IP68 (EN 60529), tarnija andmetel
    Värv Hall
    Paigaldus Keeratakse korpusesse / kilpi, pingutatakse käega ja mutrivõtmega
    Sertifikaadid CE, SGS, RoHS (tarnija andmetel)

    Põhifunktsioonid

    • Tihendab kaablisisendi – tihendirõngas haarab kesta, IP68
    • Hoiab kaablit – pingutatud mutter ei lase sellel vabalt libiseda
    • Sulgeb korpuse ava – niiskus ja tolm ei pääse kilpi
    • Kaitseb kesta – kaabel ei puutu vastu ava teravat serva
    • PG48 keere – keeratakse korpusesse või kilpi
    • Vahemik Ø37–44 mm – üks suurus mitmele kaablitüübile

    Kus kasutatakse?

    • Alajaamade madalpinge (0,4 kV) kilpide väljuvad liinid
    • Varugeneraatorite jõukaablid
    • Suurte pumpade ja mootorite toitekaablid
    • Tööstuslikud jaotuskapid
    • Logistika- ja kaubanduskeskuste jaotuskilbid
    • Veepuhastus- ja reoveeseadmete kilbid

    Kasutamine vastavalt vajadusele

    Projekteerijale.
    Suurele jõuliinile Ø37–44 mm saab määrata konkreetse IP68 sisendi ilma kilbi tüüpi muutmata.
    Generaatorite paigaldajale.
    Jõukaabel tuuakse generaatori või reservi ümberlülituse kilpi tihedalt ja tihend hoiab seda paigal.
    Ettevõtte energeetikule.
    Jaotuskappide sisendid jäävad suletuks, seega on sees vähem tolmu ja niiskust.

    Praktiline kasutus

    Kui varugeneraatori kaabel välisläbimõõduga 41 mm tuuakse automaatse reservi ümberlülituse kilpi, haarab ES-PG48 selle tihedalt: ava valmistatakse PG48 keermele, tihend keeratakse sisse, kaabel lükatakse läbi ja mutter pingutatakse mutrivõtmega.

    Plussid

    • IP68 tarnija andmetel
    • Lai vahemik – Ø37–44 mm ühes suuruses
    • Pingutatud mutter hoiab kaablit – hermeetikut pole vaja
    • Paigaldus käega ja mutrivõtmega, ilma eritööriistadeta
    • CE, SGS, RoHS – tarnija andmetel
    • Helehall värv sobib helehallide kilpide ja korpustega
    • Kogu ES-PG seeria – PG7 kuni PG63, hall ja must

    Miinused / piirangud

    • Tarnija ei märgi materjali ega töötemperatuuri – eritingimustes (kuumus, kemikaalid) täpsustage
    • IP68 sukeldamise tingimused (sügavus, kestus) ei ole märgitud – püsivaks veealuseks kasutuseks täpsustage
    • Üks tihend – üks kaabel; mitmele kaablile on vaja mitut ava või membraanplaati
    • Õhemale kui Ø37 mm kaablile valige ES-PG42 (Ø32–38 mm), jämedamale kui Ø44 mm – ES-PG63 (Ø42–54 mm)
    • Sobib ainult ümarale kaablile – lamekaablit tihend tihedalt ei haara

    Ohutus- ja paigaldusmärkused

    • Tehke kilbis töid ainult pinge väljalülitamise ja pingetuse kontrollimise järel
    • Pärast puurimist või lõikamist eemaldage kilbist laastud ja puhastage ava serv
    • Enne kaabli sisseviimist mõõtke selle välisläbimõõt nihikuga – see peab jääma vahemikku 37–44 mm
    • Pingutage mutrit ühtlaselt: kõigepealt käega, siis mutrivõtmega, ärge üle pingutage
    • Ärge viige ühest tihendist läbi mitut kaablit

    Kiire valikujuhend

    Keere: PG48, välis-Ø 59,3 mm
    Kaabel: Ø37–44 mm
    Kaitseaste: IP68
    Värv: hall
    Sobib, kui vaja:
    • viia üks kaabel Ø37–44 mm kilpi või korpusesse
    • IP68 tihedust kaablisisendis
    • halli sisendit helehallidele kilpidele
    Kontrollige enne kasutamist:
    • kaabli välisläbimõõtu (37–44 mm)
    • ava suurust ja keeret – PG48, välis-Ø 59,3 mm
    • kas seina paksus võimaldab sisse keerata 20 mm pikkuse keerme
    Oluline meeldetuletus: ES-PG48 tihendab ühe kaabli sisendi, kuid ei ole tuletõke ega asenda kaabli kinnitamist trassil; mitmele kaablile on vaja mitut ava või membraanplaati.

    KKK

    Millise läbimõõduga kaablile sobib ES-PG48?
    Ühele kaablile välisläbimõõduga 37–44 mm; soonte ristlõige mm² tihendi suurust ei määra.
    Milline ava on vajalik?
    Keere PG48, välisläbimõõt 59,3 mm DIN 40430 järgi; keerme pikkus 20 mm.
    Kas ühest tihendist saab läbi viia mitu kaablit?
    Ei – üks tihend on mõeldud ühele ümarale kaablile; mitmele kaablile on vaja mitut ava või membraanplaati, nt HIK-1 või HIK-2 (kuni Ø64 mm).
    Millisest materjalist see on ja millisele temperatuurile mõeldud?
    Tarnija ei märgi materjali ega töötemperatuuri, seega me neid ei väida; kui projekt seda nõuab, võtke meiega enne tellimist ühendust.
    Kas sellest suurusest on must variant?
    Jah, sama suurus mustana on ES-PG48B; värv valitakse korpuse välimuse järgi.
    Kaabli Ø 43 mm – PG48 või PG63?
    43 mm jääb ES-PG48 (Ø37–44 mm) ja ES-PG63 (Ø42–54 mm) vahemikku; PG48 ülempiiri lähedal on mugavam ES-PG63, kuid PG63 ei ole DIN 40430 suurus – mõõtke selle keere.

    Kaablitihend ES-PG48, hall, IP68

    ES-PG48 on hall PG48 kaablitihend mutri ja tihendiga ühele kaablile Ø37–44 mm, IP68. Mõeldud generaatorite, mootorite ja jaotuskappide kaablitele.

    Illustratiivne pilt võib olla loodud tehisintellekti abil. Toote välimus võib kujutatud tootest veidi erineda. Lähtuge tehnilisest spetsifikatsioonist.
