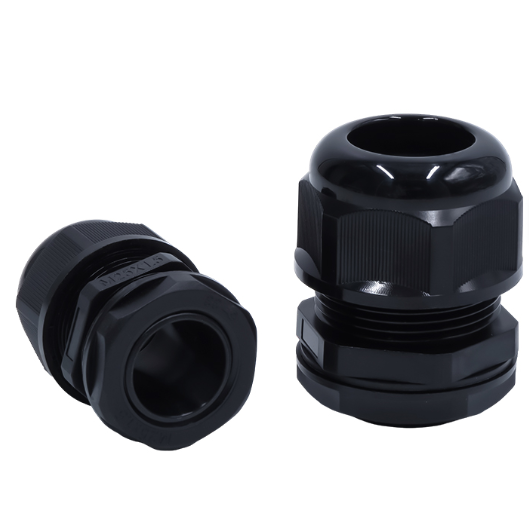

  • Uus   Kaablitihend mutri ja tihendiga | PG63 | kaablile Ø42–54 mm | must | IP68 | ES-PG63B

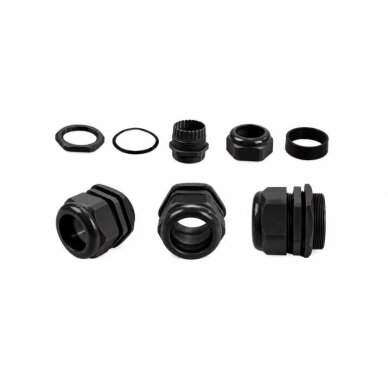

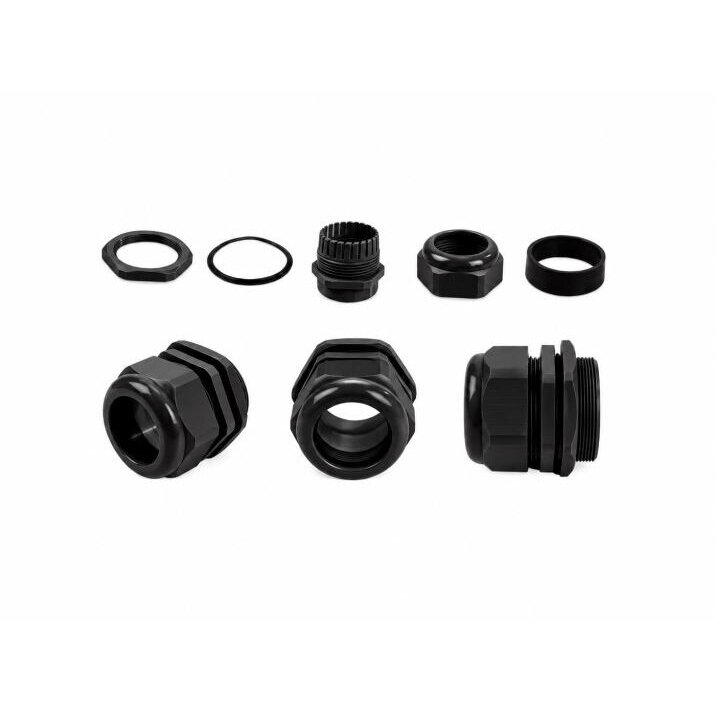

    Uus   Kaablitihend mutri ja tihendiga | PG63 | kaablile Ø42–54 mm | must | IP68 | ES-PG63B 1
    Uus   Kaablitihend mutri ja tihendiga | PG63 | kaablile Ø42–54 mm | must | IP68 | ES-PG63B 2

    Kaablitihend mutri ja tihendiga | PG63 | kaablile Ø42–54 mm | must | IP68 | ES-PG63B

    Tootekood: ES-PG63B
    Küsi
    Hind 2.08 € KM-ga
    ( 1.72 € KM-ta )
    Soovid teistsugust hinda? Paku oma!

    ES-PG63B on must kaablitihend mutri ja tihendiga, PG63 keere, ühele kaablile välisläbimõõduga 42–54 mm. Kaitseaste IP68 (tarnija andmetel), mõeldud suurimatele madalpinge jõukaablitele. PG63 ei ole DIN 40430 suurus – mõõtke keere enne paigaldust.

  • Info

    Kaablitihend mutri ja tihendiga | PG63 | kaablile Ø42–54 mm | must | IP68 | ES-PG63B

    ES-PG63B on must kaablitihend mutri ja tihendiga ühe kaabli, mille välisläbimõõt on 42–54 mm, sisseviimiseks kilpi või korpusesse läbi PG63 ava. Kaablitihend keeratakse korpusesse ja pingutatud mutter surub tihendirõnga ümber kaabli kokku. Tarnija andmetel on kaitseaste IP68.

    Põhimõte:
    PG63 on ES-PG seeria suurim suurus, mõeldud suurimatele madalpinge jõukaablitele. Sellise läbimõõduga on tavaliselt 4-soonelised 95–150 mm² jõukaablid – see on vaid orientiir, sest tihend valitakse kaabli välisläbimõõdu järgi, mida tasub nihikuga mõõta. Kui jäme kaabel tuuakse läbi lahtise ava või vale suurusega tihendi, pääsevad kilpi niiskus ja tolm. PG63 ei ole DIN 40430 suurus, seega mõõtke ava keere enne paigaldust nihikuga.
    Keere
    PG63
    Kaabli Ø
    42–54 mm
    Kaitseaste
    IP68
    Värv
    Must

    Tööpõhimõte

    Mõõtke kaabli välisläbimõõt ja valmistage korpusesse PG63 ava mõõdetud tihendi keerme järgi.

    Kaablitihend keeratakse korpusesse, kaabel lükatakse läbi ja mutter pingutatakse käega ning mutrivõtmega.

    Tihendirõngas haarab kaabli kesta – sisend on tihe (IP68) ja kaabel püsib paigal.

    Miks valida ES-PG63B?
    Üks suurus katab kaablid Ø42 kuni Ø54 mm, nii et objektil ei pea iga kaabli jaoks täpset vastet otsima. Tiheduse tagavad tihendirõngas ja mutter, mitte hermeetik, seega näeb sisend korralik välja ja selle saab kaabli vahetamisel lahti keerata.

    Tehnilised andmed

    Toote tüüp Kaablitihend mutri ja tihendiga
    Kood ES-PG63B
    Keere PG63 – ei ole DIN 40430 suurus, mõõtke keere nihikuga
    Kaabli Ø (tihendusvahemik) 42–54 mm
    Kaablite arv 1
    Kaitseaste IP68 (EN 60529), tarnija andmetel
    Värv Must
    Paigaldus Keeratakse korpusesse / kilpi, pingutatakse käega ja mutrivõtmega
    Sertifikaadid CE, SGS, RoHS (tarnija andmetel)

    Põhifunktsioonid

    • Tihendab kaablisisendi – tihendirõngas haarab kesta, IP68
    • Hoiab kaablit – pingutatud mutter ei lase sellel vabalt libiseda
    • Sulgeb korpuse ava – niiskus ja tolm ei pääse kilpi
    • Kaitseb kesta – kaabel ei puutu vastu ava teravat serva
    • PG63 keere – keeratakse korpusesse või kilpi
    • Vahemik Ø42–54 mm – üks suurus mitmele kaablitüübile

    Kus kasutatakse?

    • Peasisendid tööstus- ja ärihoonete peakilpidesse
    • Alajaamade madalpinge (0,4 kV) kilbid
    • Varugeneraatorite jõuväljundid
    • Suurte päikeseelektrijaamade AC-koondkilbid
    • Suurte pumplate ja kompressorijaamade kilbid
    • Tööstuse peajaotuskapid

    Kasutamine vastavalt vajadusele

    Projekteerijale.
    Suurimale kaablile Ø42–54 mm on olemas keermestatud IP68 sisend, kuid spetsifikatsioonis tasub märkida, et PG63 keere kontrollitakse kohapeal.
    Kilbitootjale.
    Üks suur kaabel tuuakse sisse ühe ava kaudu mutriga, ilma membraanplaadita.
    Päikeseelektrijaamade paigaldajale.
    Jäme AC-koondkaabel tuuakse kilpi tihedalt, IP68 tihendiga.

    Praktiline kasutus

    Kui peakilpi tuuakse kaabel välisläbimõõduga 48 mm, sobib sellele ES-PG63B – kuid kõigepealt mõõtke nihikuga tihendi ja ava keere, sest PG63 ei ole DIN 40430 suurus ja eri tootjate keermed võivad erineda.

    Plussid

    • IP68 tarnija andmetel
    • Lai vahemik – Ø42–54 mm ühes suuruses
    • Pingutatud mutter hoiab kaablit – hermeetikut pole vaja
    • Paigaldus käega ja mutrivõtmega, ilma eritööriistadeta
    • CE, SGS, RoHS – tarnija andmetel
    • Must värv sobib tumedate korpuste, masinate ja seadmetega
    • Kogu ES-PG seeria – PG7 kuni PG63, hall ja must

    Miinused / piirangud

    • Tarnija ei märgi materjali ega töötemperatuuri – eritingimustes (kuumus, kemikaalid) täpsustage
    • IP68 sukeldamise tingimused (sügavus, kestus) ei ole märgitud – püsivaks veealuseks kasutuseks täpsustage
    • Üks tihend – üks kaabel; mitmele kaablile on vaja mitut ava või membraanplaati
    • Õhemale kui Ø42 mm kaablile valige ES-PG48B (Ø37–44 mm); suuremat ES-PG suurust üle Ø54 mm ei ole – sobib membraanplaat HTX-1 (ühele kaablile Ø55–70 mm)
    • PG63 ei ole DIN 40430 suurus ja keerme pikkus pole märgitud – kontrollige enne paigaldust keere ja seina paksus

    Ohutus- ja paigaldusmärkused

    • Tehke kilbis töid ainult pinge väljalülitamise ja pingetuse kontrollimise järel
    • Pärast puurimist või lõikamist eemaldage kilbist laastud ja puhastage ava serv
    • Enne kaabli sisseviimist mõõtke selle välisläbimõõt nihikuga – see peab jääma vahemikku 42–54 mm
    • Pingutage mutrit ühtlaselt: kõigepealt käega, siis mutrivõtmega, ärge üle pingutage
    • Ärge viige ühest tihendist läbi mitut kaablit
    • PG63 ei ole DIN 40430 suurus – mõõtke enne ava puurimist või keermestamist tihendi keere nihikuga

    Kiire valikujuhend

    Keere: PG63 – mõõtke
    Kaabel: Ø42–54 mm
    Kaitseaste: IP68
    Värv: must
    Sobib, kui vaja:
    • viia üks kaabel Ø42–54 mm kilpi või korpusesse
    • IP68 tihedust kaablisisendis
    • musta sisendit tumedatele korpustele või masinatele
    Kontrollige enne kasutamist:
    • kaabli välisläbimõõtu (42–54 mm)
    • ava keeret – PG63 ei ole DIN 40430 suurus, mõõtke nihikuga
    • kas seina paksus ja tihendi keerme pikkus omavahel sobivad
    Oluline meeldetuletus: ES-PG63B tihendab ühe kaabli sisendi, kuid ei ole tuletõke ega asenda kaabli kinnitamist trassil; mitmele kaablile on vaja mitut ava või membraanplaati.

    KKK

    Millise läbimõõduga kaablile sobib ES-PG63B?
    Ühele kaablile välisläbimõõduga 42–54 mm; soonte ristlõige mm² tihendi suurust ei määra.
    Milline ava on vajalik?
    PG63 ei ole DIN 40430 suurus – valige ava pärast tihendi keerme mõõtmist nihikuga.
    Kas ühest tihendist saab läbi viia mitu kaablit?
    Ei – üks tihend on mõeldud ühele ümarale kaablile; mitmele kaablile on vaja mitut ava või membraanplaati, nt HIK-1 või HIK-2 (kuni Ø64 mm).
    Millisest materjalist see on ja millisele temperatuurile mõeldud?
    Tarnija ei märgi materjali ega töötemperatuuri, seega me neid ei väida; kui projekt seda nõuab, võtke meiega enne tellimist ühendust.
    Kas must variant on UV-kindlam?
    Tarnija UV-kindlust ei märgi – musta värvi valitakse korpuse välimuse pärast; sama suurus hallina on ES-PG63.
    Kas ES-PG63B sobib teise tootja PG63 avasse?
    Mitte tingimata: PG63 ei ole DIN 40430 suurus, seega mõõtke enne paigaldust nihikuga nii ava kui tihendi keere.

    Kaablitihend ES-PG63B, must, IP68

    ES-PG63B on must PG63 kaablitihend mutri ja tihendiga ühele kaablile Ø42–54 mm, IP68. Mõeldud suurimatele madalpinge jõukaablitele.

    Illustratiivne pilt võib olla loodud tehisintellekti abil. Toote välimus võib kujutatud tootest veidi erineda. Lähtuge tehnilisest spetsifikatsioonist.
