  • Uus   Kaablitihend mutri ja tihendiga | PG7 | kaablile Ø3–6,5 mm | hall | IP68 | ES-PG7

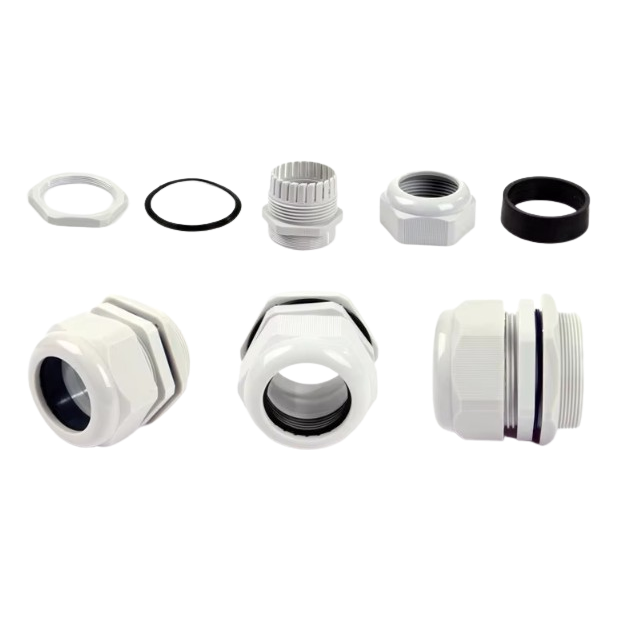

    Uus   Kaablitihend mutri ja tihendiga | PG7 | kaablile Ø3–6,5 mm | hall | IP68 | ES-PG7 1

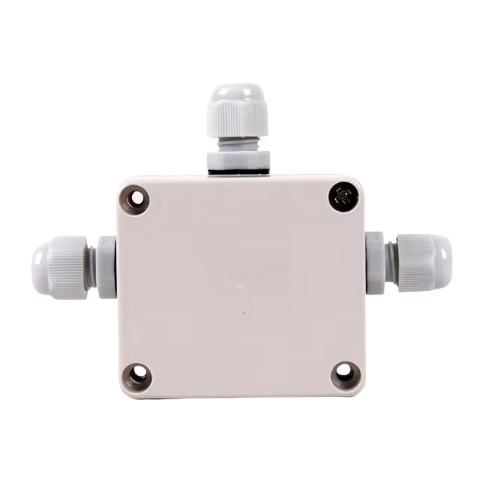

    Uus   Kaablitihend mutri ja tihendiga | PG7 | kaablile Ø3–6,5 mm | hall | IP68 | ES-PG7 2

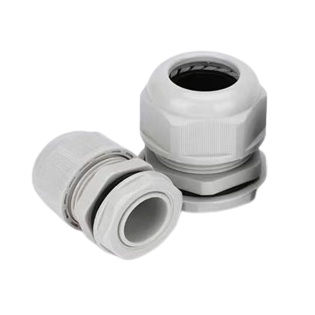

    Kaablitihend mutri ja tihendiga | PG7 | kaablile Ø3–6,5 mm | hall | IP68 | ES-PG7

    Tootekood: ES-PG7
    Küsi
    Hind 0.07 € KM-ga
    ( 0.06 € KM-ta )
    Soovid teistsugust hinda? Paku oma!

    Hall kaablitihend PG7 keerme, survemutri ja tihendiga. Tihendab ühe ümara kaabli, mille välisläbimõõt on 3–6,5 mm – õhukesed signaal- ja juhtimiskaablid (andurid, lõpulülitid, termostaadid, nupud). Kaitseaste IP68 (EN 60529), keerme pikkus 8 mm.

  • Info

    Kaablitihend mutri ja tihendiga | PG7 | kaablile Ø3–6,5 mm | hall | IP68 | ES-PG7

    ES-PG7 on hall kaablitihend PG7 keerme, survemutri ja tihendiga. See keeratakse korpuse või kilbi PG7 avasse, pingutatakse käega ja lõplikult mutrivõtmega. Tihend haarab ühe ümara kaabli välisläbimõõduga 3–6,5 mm ja sulgeb pilu kaabli ja korpuse vahel.

    Põhimõte:
    PG7 on ES-PG seeria väikseim suurus: keerme välisläbimõõt 12,5 mm mahub anduri karbi või väikese juhtpuldi kitsale seinale ning Ø3–6,5 mm vahemik surub tihedalt kinni ka õhukese signaalkaabli. Hall versioon sobib helehallidele kilpidele ja plastkarpidele.
    Keere
    PG7
    Kaabli Ø
    3–6,5 mm
    Kaitseaste
    IP68
    Keerme pikkus
    8 mm

    Tööpõhimõte

    Paigaldus. Pingevabas olekus keeratakse tihend PG7 avasse, seejärel viiakse kaabel läbi lõdvendatud mutri ja tihendi.

    Toimimine. Mutter keeratakse käega kinni ja pingutatakse mutrivõtmega – tihend surutakse ühtlaselt ümber Ø3–6,5 mm kaablikesta ja hoiab ühtlasi kaablit kinni.

    Tulemus. Tihe IP68 sisend (EN 60529): tolmukindel ja ette nähtud pikaajaliseks vee all olekuks – täpsed IP68 katsetingimused (sügavuse ja kestuse) määrab tootja.

    Miks on ES-PG7 kasulik?
    Võimaldab viia õhukese kaabli väikesesse korpusesse IP68 tihedusega – sinna, kuhu suurem tihend ei mahuks ega suruks sellist kaablit tihedalt kinni.

    Tehnilised andmed

    Toote tüüp Kaablitihend mutri ja tihendiga
    Kood ES-PG7
    Keere PG7 (DIN 40430)
    Keerme välisläbimõõt 12,5 mm
    Keerme pikkus 8 mm
    Kaabli välisläbimõõt 3–6,5 mm
    Kaablite arv 1
    Konstruktsioon keermega korpus, survemutter, tihend
    Pingutamine käega, lõplikult mutrivõtmega
    Kaitseaste IP68 (EN 60529)
    Sertifikaadid CE, SGS, RoHS (tarnija andmetel)
    Värv hall

    Põhifunktsioonid

    • IP68 tihendus – kaitse tolmu ja pikaajalise vee all oleku eest (EN 60529).
    • PG7 keere – keerme välisläbimõõt 12,5 mm, keerme pikkus 8 mm.
    • Vahemik Ø3–6,5 mm – õhukesed signaal- ja juhtimiskaablid (andurid, lõpulülitid, termostaadid, nupud).
    • Mutter tihendiga – tihendab ja hoiab kaablit, vähendab tõmmet klemmidele.
    • Lihtne pingutamine – käega, lõplikult mutrivõtmega, ilma eritööriistadeta.
    • Hall värv – sobib helehallide kilpide ja karpidega.

    Kus kasutatakse?

    • Temperatuuri-, rõhu- ja nivooandurite korpused
    • Lõpulülitite ja induktiivandurite ühenduskarbid
    • Väikesed juhtpuldid nuppude ja märgutuledega
    • Andurite sisendid drenaažikaevudes ja pumplates, kus on üleujutuse oht
    • Välisvalgustuse ja kastmissüsteemide juhtkarbid
    • Seadmete korpused, kuhu signaalkaabel viiakse läbi seina
    • Vana pragunenud PG7 sisendi vahetus remondi käigus

    Kasutamine vastavalt vajadusele

    Automaatikapaigaldajale.
    Andurite ja nuppude kaablid on õhukesed – Ø3–6,5 mm vahemik surub need kinni ilma lisapuksideta ja hoiab IP68.
    Seadmete tootjale.
    Väike keerme välisläbimõõt 12,5 mm võimaldab paigutada mitu sisendit isegi kitsale korpuse seinale.
    Hoone haldurile.
    Keldrites ja kaevudes, mis võivad üle ujutada, vähendab IP68 sisend anduri karbis rikete ja korduvate väljakutsete riski.

    Praktiline kasutus

    Kui paigaldate drenaažikaevu nivooanduri ühenduskarbi ja sinna tuleb signaalkaabel, mille mõõdetud välisläbimõõt on 5 mm, siis ES-PG7 on õige suurus: keerake tihend PG7 avasse, viige kaabel läbi, keerake mutter käega kinni ja pingutage mutrivõtmega, kuni kaabel tihendis enam ei liigu.

    Plussid

    • IP68 standardi EN 60529 järgi – kõrgem kaitse kui IP67 seerial
    • Selge vahemik Ø3–6,5 mm ühele PG7 suurusele
    • Mutter samaaegselt tihendab ja hoiab kaablit
    • Pingutatakse käe ja mutrivõtmega – kiire paigaldus
    • CE, SGS, RoHS – tarnija andmetel
    • Sama suurus on saadaval ka värvis „must“ – ES-PG7B

    Miinused / piirangud

    • Piiratud vahemik: õhemat kui 3 mm kaablit tihend tihedalt kinni ei suru, jämedamale kui 6,5 mm valige ES-PG9 (PG9, Ø4–8 mm).
    • Üks tihend – üks ümar kaabel; lameda kaabli või mitme juhtme jaoks ei sobi.
    • Keerme pikkus 8 mm – paksu korpuse seina puhul (eriti koos vastumutriga) ei pruugi sellest piisata.
    • Materjal ja töötemperatuur ei ole meie andmetes märgitud – eritingimuste (kuumus, kemikaalid, otsene päike) korral täpsustage parameetrid enne tellimist.
    • Ei ole tuletõke – ei asenda kaablite läbiviike läbi tulepüsivate seinte.

    Ohutus- ja paigaldusmärkused

    • Töid kilbis või karbis tehke ainult pingevabas olekus ja pärast pinge puudumise kontrollimist.
    • Pärast puurimist või keermestamist eemaldage korpusest kõik laastud – need võivad põhjustada lühise.
    • Sile ava puurige keerme välisläbimõõdu 12,5 mm järgi – liiga suures avas tihedus ei ole tagatud.
    • Keerake mutter käega kinni, seejärel pingutage mutrivõtmega, kuni kaabel tihendis enam ei liigu; liigne pingutamine võib keeret või tihendit kahjustada.
    • Viige kaabel sisse altpoolt või tilgaaasaga, et vesi ei jookseks mööda kaablit sisendini.

    Kiire valikujuhend

    PG7 keere (Ø 12,5 mm)
    Kaabel Ø3–6,5 mm
    IP68, keerme pikkus 8 mm
    Hall – ES-PG7
    Sobib, kui vaja:
    • tihendada üks ümar kaabel Ø3–6,5 mm
    • IP68 sisendit seal, kus on üleujutuse või pikaajalise niiskuse oht
    • et sisend sobiks helehalli kilbi või karbiga
    Kontrollige enne kasutamist:
    • Kaabli välisläbimõõtu nihikuga – see peab olema 3–6,5 mm.
    • Ava: keermestatud PG7 või sile Ø 12,5 mm ava (siis on vaja vastumutrit – täpsustage komplekti) ja kas 8 mm keermest piisab seina jaoks.
    • Töötingimusi: materjal, töötemperatuur ja IP68 sukeldussügavus ei ole meie andmetes märgitud.
    Oluline meeldetuletus: Tihend tihendab ja hoiab ühte kaablit, kuid ei ole tuletõke ega asenda kaablite läbiviikude tihendamist läbi tulepüsivate seinte.

    KKK

    Millise jämedusega kaablile ES-PG7 sobib?
    Kaablile, mille välisläbimõõt on 3–6,5 mm – mõõtke nihikuga kesta, mitte soonte ristlõiget mm².
    Kas PG7 sobib 3×1,5 mm² toitekaablile?
    Enamasti mitte – sellise kaabli välisläbimõõt on tavaliselt üle 6,5 mm; kontrollige mõõtu ja vajadusel valige ES-PG9 (PG9, Ø4–8 mm).
    Mille poolest erineb ES-PG7 tootest ES-PG7B?
    Ainult värvi poolest: ES-PG7 on hall, ES-PG7B on must; keere, vahemik ja IP68 on samad, UV-kindlus ei ole märgitud, seega valige värv korpuse järgi.
    Kas ES-PG7 asemel võib kasutada PG-07 / PG-07B?
    Võib seal, kus piisab IP67-st ja kaabel mahub Ø3,5–6 mm vahemikku; kus sisend võib pikalt vee all olla, jääge IP68 juurde – ES-PG7 või hall 00810 (sama suurus ja vahemik).
    Millist ava on korpusesse vaja?
    Keermestatud avale – PG7 keere; sile ava keerme välisläbimõõdu 12,5 mm järgi, seestpoolt vastumutriga kinnitatult.
    Kas ühest tihendist saab läbi viia kaks juhet?
    Ei – tihend tihendab ainult ühte ümarat kaablit; kasutage iga kaabli jaoks eraldi tihendit.

    ES-PG7 – PG7 kaablitihend Ø3–6,5 mm, hall, IP68

    Hall PG7 kaablitihend ES-PG7 mutri ja tihendiga ühele kaablile Ø3–6,5 mm: õhukesed signaal- ja juhtimiskaablid (andurid, lõpulülitid, termostaadid, nupud). IP68, keerme pikkus 8 mm, pingutatakse käe ja mutrivõtmega.

    Illustratiivne pilt võib olla loodud tehisintellekti abil. Toote välimus võib kujutatud tootest veidi erineda. Lähtuge tehnilisest spetsifikatsioonist.
