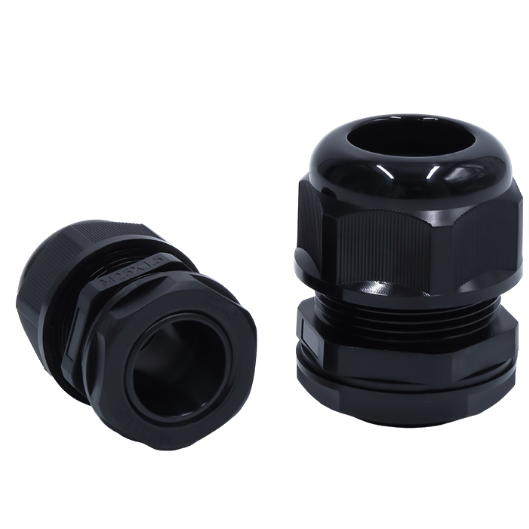

  • Uus   Kaablitihend mutri ja tihendiga | PG9 | kaablile Ø4–8 mm | must | IP68 | ES-PG9B

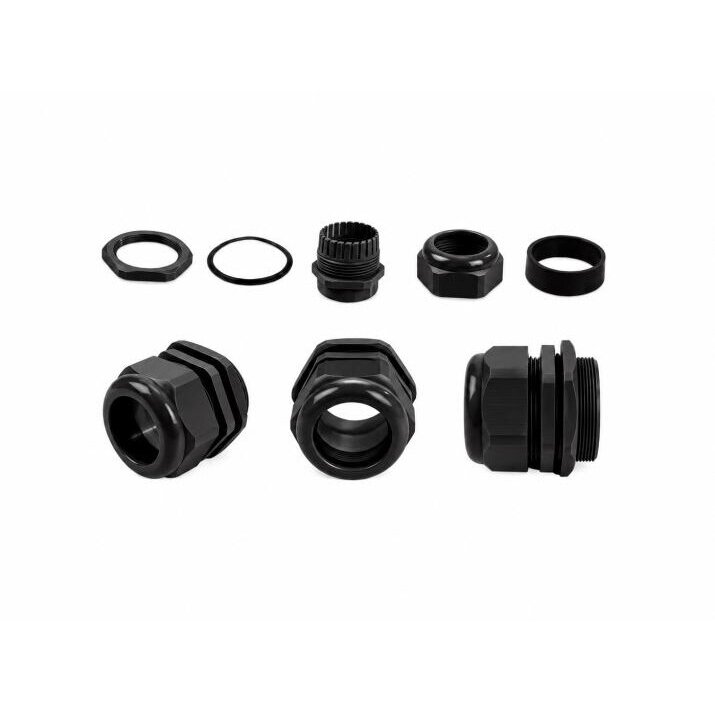

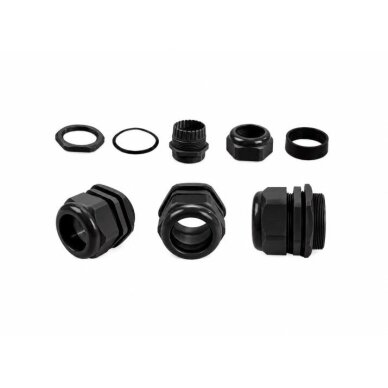

    Uus   Kaablitihend mutri ja tihendiga | PG9 | kaablile Ø4–8 mm | must | IP68 | ES-PG9B 1
    Uus   Kaablitihend mutri ja tihendiga | PG9 | kaablile Ø4–8 mm | must | IP68 | ES-PG9B 2

    Kaablitihend mutri ja tihendiga | PG9 | kaablile Ø4–8 mm | must | IP68 | ES-PG9B

    Tootekood: ES-PG9B
    Küsi
    Hind 0.13 € KM-ga
    ( 0.11 € KM-ta )
    Soovid teistsugust hinda? Paku oma!

    Must kaablitihend PG9 keerme, survemutri ja tihendiga. Tihendab ühe ümara kaabli, mille välisläbimõõt on 4–8 mm – painduvad juhtmed ja kaablid, enamasti 3×0,75–3×1,5 mm² (valgustid, ventilaatorid, väikesed pumbad). Kaitseaste IP68 (EN 60529), keerme pikkus 8 mm.

  • Info

    Kaablitihend mutri ja tihendiga | PG9 | kaablile Ø4–8 mm | must | IP68 | ES-PG9B

    ES-PG9B on must kaablitihend PG9 keerme, survemutri ja tihendiga. See keeratakse korpuse või kilbi PG9 avasse, pingutatakse käega ja lõplikult mutrivõtmega. Tihend haarab ühe ümara kaabli välisläbimõõduga 4–8 mm ja sulgeb pilu kaabli ja korpuse vahel.

    Põhimõte:
    PG9 on üks levinumaid suurusi väikestele toitejuhtmetele: Ø4–8 mm vahemik katab enamiku painduvaid 3-soonelisi juhtmeid ja keerme välisläbimõõt 15,2 mm mahub veel kompaktsetele karpidele. Musta versiooni valitakse sageli tumedatele korpustele, masinatele ja seadmetele.
    Keere
    PG9
    Kaabli Ø
    4–8 mm
    Kaitseaste
    IP68
    Keerme pikkus
    8 mm

    Tööpõhimõte

    Paigaldus. Pingevabas olekus keeratakse tihend PG9 avasse, seejärel viiakse kaabel läbi lõdvendatud mutri ja tihendi.

    Toimimine. Mutter keeratakse käega kinni ja pingutatakse mutrivõtmega – tihend surutakse ühtlaselt ümber Ø4–8 mm kaablikesta ja hoiab ühtlasi kaablit kinni.

    Tulemus. Tihe IP68 sisend (EN 60529): tolmukindel ja ette nähtud pikaajaliseks vee all olekuks – täpsed IP68 katsetingimused (sügavuse ja kestuse) määrab tootja.

    Miks on ES-PG9B kasulik?
    Üks suurus katab enamiku valgustite ja väikeseadmete juhtmetest ning IP68 lubab seda kasutada ka seal, kus sisend võib sattuda vee alla.

    Tehnilised andmed

    Toote tüüp Kaablitihend mutri ja tihendiga
    Kood ES-PG9B
    Keere PG9 (DIN 40430)
    Keerme välisläbimõõt 15,2 mm
    Keerme pikkus 8 mm
    Kaabli välisläbimõõt 4–8 mm
    Kaablite arv 1
    Konstruktsioon keermega korpus, survemutter, tihend
    Pingutamine käega, lõplikult mutrivõtmega
    Kaitseaste IP68 (EN 60529)
    Sertifikaadid CE, SGS, RoHS (tarnija andmetel)
    Värv must

    Põhifunktsioonid

    • IP68 tihendus – kaitse tolmu ja pikaajalise vee all oleku eest (EN 60529).
    • PG9 keere – keerme välisläbimõõt 15,2 mm, keerme pikkus 8 mm.
    • Vahemik Ø4–8 mm – painduvad juhtmed ja kaablid, enamasti 3×0,75–3×1,5 mm² (valgustid, ventilaatorid, väikesed pumbad).
    • Mutter tihendiga – tihendab ja hoiab kaablit, vähendab tõmmet klemmidele.
    • Lihtne pingutamine – käega, lõplikult mutrivõtmega, ilma eritööriistadeta.
    • Must värv – sobib tumedate korpuste, masinate ja seadmetega.

    Kus kasutatakse?

    • Välis- ja niiskete ruumide valgustite ning prožektorite ühendused
    • Ventilaatorite ja väikeste pumpade toitesisendid
    • Välitingimustes jaotus- ja harukarbid
    • Küttekaablite ja termostaatide ühenduskarbid
    • Masinate ja seadmete juhtpuldid
    • Purskkaevude, basseinitehnika ja drenaažiseadmete karbid
    • Ajutise ehitusplatsi paigaldise karbid

    Kasutamine vastavalt vajadusele

    Elektrikule.
    Enamikule painduvatest 3×0,75–3×1,5 mm² juhtmetest piisab ühest PG9 suurusest – vähem erinevaid suurusi autos ja objektil.
    Valgustuse paigaldajale.
    Välisvalgustite ja prožektorite karpides kaitseb IP68 sisend ühendust vihma ja üleujutuse eest.
    Masinaehitajale.
    Keerme välisläbimõõt 15,2 mm võimaldab paigutada sisendid seadme juhtkarbile tihedalt kõrvuti.

    Praktiline kasutus

    Kui ühendate hoone fassaadil prožektorit ja väliskarpi tuleb painduv 3×1,0 mm² juhe, mille mõõdetud välisläbimõõt on 7 mm, siis ES-PG9B tihendab selle: viige juhe läbi, keerake mutter käega kinni, pingutage mutrivõtmega – ja vesi sisendi kaudu karpi enam ei pääse.

    Plussid

    • IP68 standardi EN 60529 järgi – kõrgem kaitse kui IP67 seerial
    • Selge vahemik Ø4–8 mm ühele PG9 suurusele
    • Mutter samaaegselt tihendab ja hoiab kaablit
    • Pingutatakse käe ja mutrivõtmega – kiire paigaldus
    • CE, SGS, RoHS – tarnija andmetel
    • Sama suurus on saadaval ka värvis „hall“ – ES-PG9

    Miinused / piirangud

    • Piiratud vahemik: õhemale kui 4 mm kaablile valige ES-PG7B (PG7, Ø3–6,5 mm), jämedamale kui 8 mm – ES-PG11B (PG11, Ø5–10 mm).
    • Üks tihend – üks ümar kaabel; lameda kaabli või mitme juhtme jaoks ei sobi.
    • Keerme pikkus 8 mm – paksu korpuse seina puhul (eriti koos vastumutriga) ei pruugi sellest piisata.
    • Materjal ja töötemperatuur ei ole meie andmetes märgitud – eritingimuste (kuumus, kemikaalid, otsene päike) korral täpsustage parameetrid enne tellimist.
    • Ei ole tuletõke – ei asenda kaablite läbiviike läbi tulepüsivate seinte.

    Ohutus- ja paigaldusmärkused

    • Töid kilbis või karbis tehke ainult pingevabas olekus ja pärast pinge puudumise kontrollimist.
    • Pärast puurimist või keermestamist eemaldage korpusest kõik laastud – need võivad põhjustada lühise.
    • Sile ava puurige keerme välisläbimõõdu 15,2 mm järgi – liiga suures avas tihedus ei ole tagatud.
    • Keerake mutter käega kinni, seejärel pingutage mutrivõtmega, kuni kaabel tihendis enam ei liigu; liigne pingutamine võib keeret või tihendit kahjustada.
    • Viige kaabel sisse altpoolt või tilgaaasaga, et vesi ei jookseks mööda kaablit sisendini.

    Kiire valikujuhend

    PG9 keere (Ø 15,2 mm)
    Kaabel Ø4–8 mm
    IP68, keerme pikkus 8 mm
    Must – ES-PG9B
    Sobib, kui vaja:
    • tihendada üks ümar kaabel Ø4–8 mm
    • IP68 sisendit seal, kus on üleujutuse või pikaajalise niiskuse oht
    • et sisend sobiks tumeda korpuse või seadmega
    Kontrollige enne kasutamist:
    • Kaabli välisläbimõõtu nihikuga – see peab olema 4–8 mm.
    • Ava: keermestatud PG9 või sile Ø 15,2 mm ava (siis on vaja vastumutrit – täpsustage komplekti) ja kas 8 mm keermest piisab seina jaoks.
    • Töötingimusi: materjal, töötemperatuur ja IP68 sukeldussügavus ei ole meie andmetes märgitud.
    Oluline meeldetuletus: Tihend tihendab ja hoiab ühte kaablit, kuid ei ole tuletõke ega asenda kaablite läbiviikude tihendamist läbi tulepüsivate seinte.

    KKK

    Millise jämedusega kaablile ES-PG9B sobib?
    Kaablile, mille välisläbimõõt on 4–8 mm; enamasti on need painduvad 3×0,75–3×1,5 mm² juhtmed, kuid otsustav on mõõdetud kesta läbimõõt.
    Mida valida, kui kaabel on õhem kui 4 mm?
    Valige väiksem ES-PG7B (PG7, Ø3–6,5 mm) – liiga suur tihend ei suru õhukest kaablit tihedalt kinni.
    Mille poolest erineb ES-PG9B tootest ES-PG9?
    Ainult värvi poolest: ES-PG9B on must, ES-PG9 on hall; keere, vahemik ja IP68 on samad, UV-kindlus ei ole märgitud, seega valige värv korpuse järgi.
    Kas ES-PG9B asemel võib kasutada PG-09 / PG-09B?
    Võib seal, kus piisab IP67-st ja kaabel mahub Ø4–8 mm vahemikku; kus sisend võib pikalt vee all olla, jääge IP68 juurde – ES-PG9B või hall 00827 (sama suurus ja vahemik).
    Millist ava on korpusesse vaja?
    Keermestatud avale – PG9 keere; sile ava keerme välisläbimõõdu 15,2 mm järgi, seestpoolt vastumutriga kinnitatult.
    Kas ühest tihendist saab läbi viia kaks juhet?
    Ei – tihend tihendab ainult ühte ümarat kaablit; kasutage iga kaabli jaoks eraldi tihendit.

    ES-PG9B – PG9 kaablitihend Ø4–8 mm, must, IP68

    Must PG9 kaablitihend ES-PG9B mutri ja tihendiga ühele kaablile Ø4–8 mm: painduvad juhtmed ja kaablid, enamasti 3×0,75–3×1,5 mm² (valgustid, ventilaatorid, väikesed pumbad). IP68, keerme pikkus 8 mm, pingutatakse käe ja mutrivõtmega.

    Illustratiivne pilt võib olla loodud tehisintellekti abil. Toote välimus võib kujutatud tootest veidi erineda. Lähtuge tehnilisest spetsifikatsioonist.
