Toiteallikas releega peegli soojendusmati juhtimiseks | 12 V DC | 36 W | 3 A | relee 1 A / 230 V AC | IP20 | ELSP-XMP-12V036W
Tootekood: ELSP-XMP-12V036WHind 21.50 € KM-ga( 17.77 € KM-ta )See kompaktne 36W alalispinge toiteplokk on spetsiaalselt loodud uduvastase küttemati integreeritud peeglite jaoks. Sellel on sisseehitatud 1A/230VAC relee, mis võimaldab küttemati automaatset juhtimist. Seade tagab stabiilse 12V väljundi, sobib kasutamiseks erinevates kodustes ja ärilistes keskkondades, on täielikult isoleeritud (II klass) ning varustatud ülekoormuse-, lühise- ja ülekuumenemiskaitsega.
-
Toiteallikas releega peegli soojendusmati juhtimiseks | 12 V DC | 36 W | 3 A | relee 1 A / 230 V AC | IP20 | ELSP-XMP-12V036W

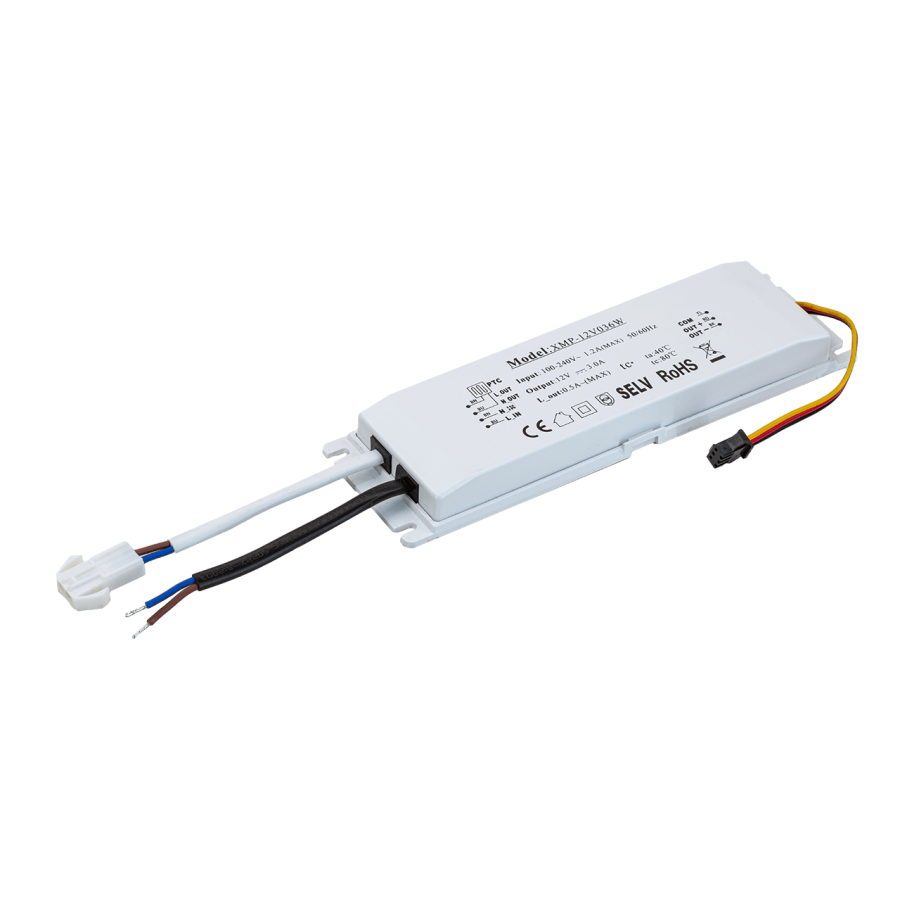

Õhuke 36 W püsipinge toiteallikas LED-valgustuse ja udususevastase soojendusmatiga peeglitele. Ühes 16,5 mm paksuses korpuses on 12 V DC väljund valgustusele ja elektroonikale ning sisseehitatud 1 A / 230 V AC relee, mis lülitab soojendusmati ahelat. II isolatsiooniklass, kaitse ülekoormuse, lühise ja ülekuumenemise eest.
Põhimõte:
Valgustuse ja soojendusega peegel vajab tavaliselt kahte asja: 12 V toidet LED-ribale ja eraldi moodulit, mis lülitab 230 V soojendusmatti. See toiteallikas ühendab mõlemad funktsioonid ühte korpusesse, nii et peegli taha jääb vähem komponente, vähem ühendusi ja rohkem ruumi. See on oluline seal, kus paigaldussügavus on piiratud ja soojendust tuleb juhtida koos peegliga.Väljund
12 V DC, 3 A, 36 WSoojenduse relee
1 A / 230 V ACKorpuse paksus

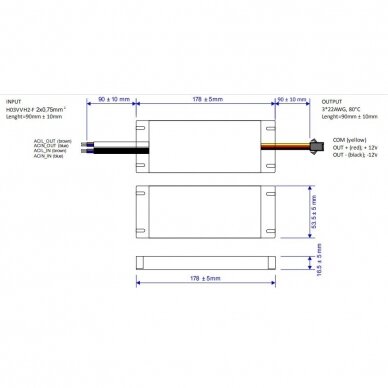

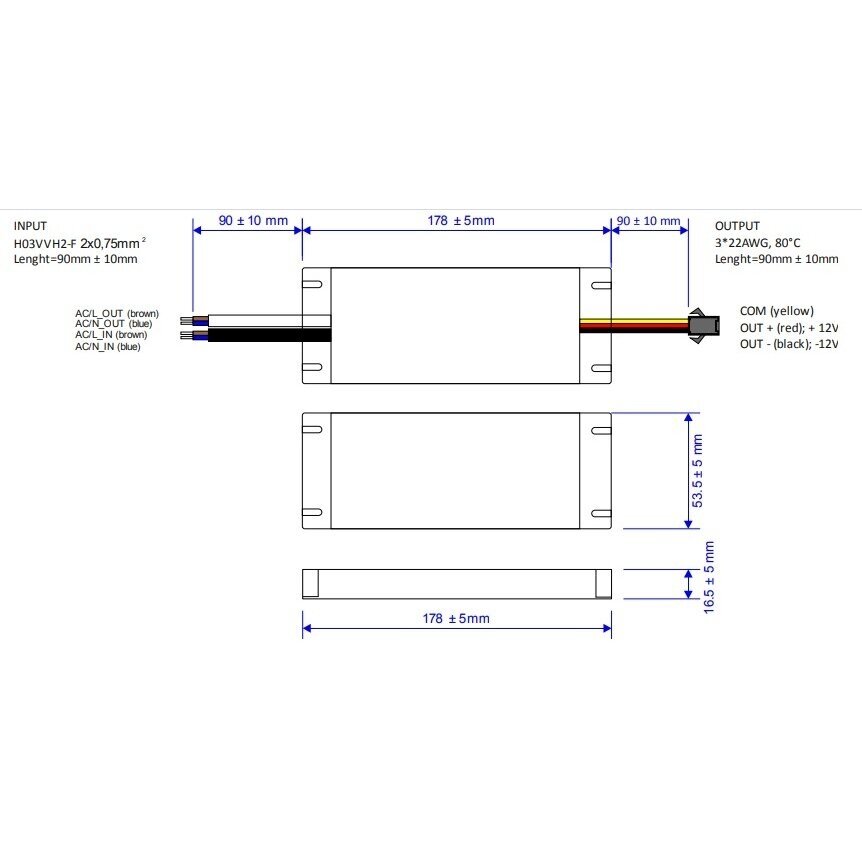

16,5 mm (178 × 53,5 mm)Kasutegur
88 %, tühijooks < 0,5 WTööpõhimõte
Toiteallikas paigaldatakse peegli taha või kapi nišši ja ühendatakse 100–240 V AC võrku primaarjuhtmega H03VVH2-F 2×0,75 mm². Sekundaarpoolel on 3×22AWG juhe, millega ühendatakse 12 V koormus: LED-riba, puute- või lähedusandur-lüliti ja muu peegli elektroonika.

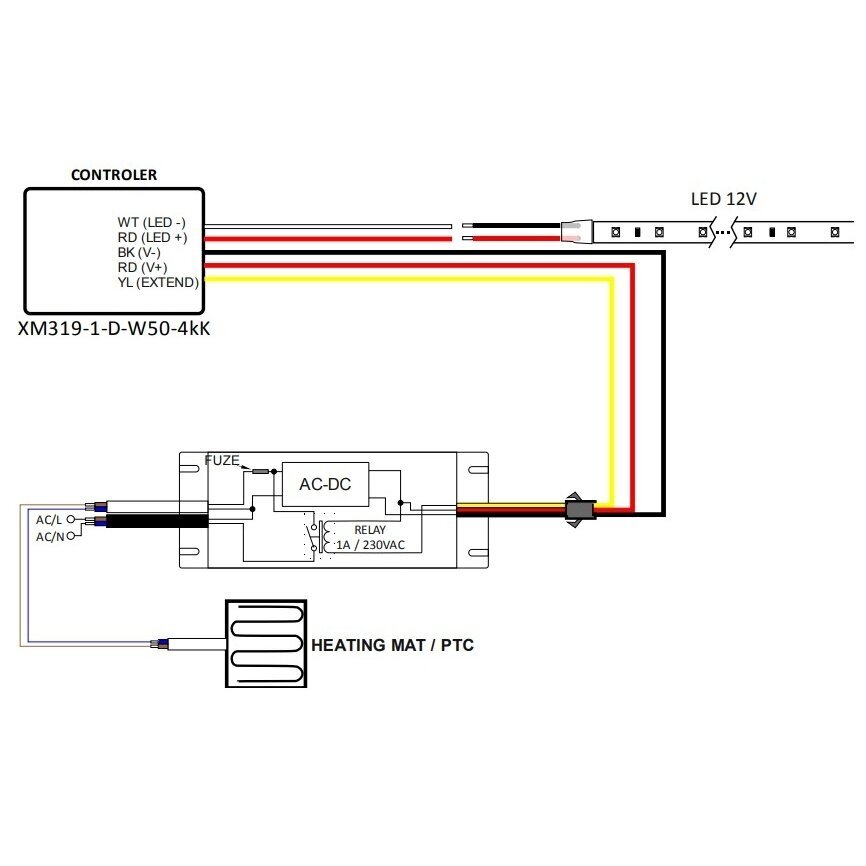

Impulssmuundur hoiab püsivat 12 V DC pinget kogu 0–3 A koormusvahemikus (tolerants ±2 %). Sisseehitatud relee lülitab soojendusmati ahelat kuni 1 A pingel 230 V AC, seega ei vaja matt eraldi juhtmoodulit. Ühendamine toimub tootja ühendusskeemi järgi.
Tulemus – üks õhuke seade toidab valgustust ja juhib udususevastast soojendust. Ülekoormuse või lühise korral läheb toiteallikas „hiccup“-režiimi ja taastub pärast rikke kõrvaldamist ise; ülekuumenemisel lülitub välja ja pärast jahtumist uuesti sisse.
Milles seisneb ELSP-XMP-12V036W kasu?
Kahe seadme (toiteallika ja eraldi mati relee) asemel paigaldatakse peegli taha üks. 16,5 mm paksus võimaldab selle peita isegi õhukese profiiliga peeglitesse ning tühijooksutarve alla 0,5 W on oluline seadme puhul, mis on kogu aeg võrku ühendatud.Tehnilised andmed
Toote tüüp Püsipinge toiteallikas sisseehitatud releega peegli soojendusmati jaoks Tootekood ELSP-XMP-12V036W Väljundpinge 12 V DC (püsiv, mittereguleeritav), tolerants ±2 % Nimivool / vahemik 3 A / 0–3 A Võimsus 36 W Pinge stabiilsus ±0,5 % (võrgu muutusel), ±2 % (koormuse muutusel) Pulsatsioon ja müra max 250 mVp-p Käivitusaeg 500 ms (230 V AC), 1000 ms (115 V AC) Relee max 1 A / 230 V AC, peegli soojendusmati jaoks Sisendpinge / sagedus 100–240 V AC / 47–63 Hz Sisendvool 0,36 A (230 V AC), 0,7 A (115 V AC) Sisselülitusvool 40 A (230 V AC) Lekkevool < 0,5 mA (240 V AC) Kasutegur 88 % Tarve ilma koormuseta < 0,5 W Ülekoormuskaitse 110–130 %, „hiccup“-režiim, automaatne taastumine Lühisekaitse „hiccup“-režiim, automaatne taastumine Ülekuumenemiskaitse automaatne väljalülitus, taastub pärast jahtumist Isolatsiooniklass II (topeltisolatsioon) Isolatsioonitakistus sisend–väljund ≥ 50 MΩ (500 V DC) Elektriline tugevus sisend–väljund 3,6 kV AC Kaitseaste IP20 Töötemperatuur −40 … +40 °C (Tc max 90 °C) Suhteline õhuniiskus 20–95 % RH, kondensaadita Hoiutemperatuur −40 … +90 °C Mõõtmed 178 × 53,5 × 16,5 mm Kaal 0,136 kg Primaarjuhe H03VVH2-F 2×0,75 mm², pikkus 90 ± 10 mm Sekundaarjuhe 3×22AWG, pikkus 90 ± 10 mm Ohutusstandardid EN 61347-1, EN 61347-2-13 EMÜ standardid EN 55015 (emissioon), EN 61547 (häirekindlus), EN 61000-3-2, EN 61000-3-3 Peamised funktsioonid
- Püsiv 12 V DC pinge – LED-riba põleb ühtlaselt, ilma heleduse kõikumiseta koormuse muutumisel.
- Sisseehitatud relee 1 A / 230 V AC – soojendusmatti juhitakse ilma lisamoodulita, peegli taga on vähem ühendusi.
- Kolmeastmeline kaitse – ülekoormus, lühis ja ülekuumenemine ei kahjusta toiteallikat; pärast põhjuse kõrvaldamist taastub see ise.
- II isolatsiooniklass – kaitsemaandusjuhti pole vaja, paigaldus peegli korpusesse on lihtsam.
- Kasutegur 88 % – vähem soojust suletud ruumis peegli taga.
- Tühijooks < 0,5 W – pidevalt võrku ühendatud toiteallikas ei tarbi peaaegu üldse energiat, kui peegel on välja lülitatud.
Kus seda kasutatakse?
- Vannitoapeeglid LED-valgustuse ja udususevastase soojendusmatiga
- Integreeritud valgustusega vannitoa peegelkapid
- Hotellide ja apartementide vannitubade peeglid
- SPA-de, spordiklubide ja riietusruumide peeglid
- Valgustusega peeglid ilusalongides ja juuksurites
- Olemasoleva peegli ümberehitus – rikkis toiteallika vahetus või soojenduse lisamine
Kasutamine vastavalt vajadusele
Peeglitootjale.
Üks standardne seade valgustuse ja soojenduse jaoks lihtsustab komplekteerimist ja lühendab koosteaega.Vannitoasisustuse paigaldajale.
16,5 mm paksune korpus mahub peegli taha ning lühikesed väljaviigud võimaldavad juhtmed korralikult ühendada hermeetilises harukarbis.Remonti tegevale koduomanikule.
Sobib rikkis peegli toiteallika vahetamiseks, kui tuleb säilitada nii valgustus kui ka udususevastane soojendus.Praktiline kasutus
Kui vannitoapeeglisse on paigaldatud umbes 2,5 m 12 V LED-riba (9,6 W/m, kokku umbes 24 W), puutelüliti ja 230 V soojendusmatt, siis see üks toiteallikas toidab riba ja lülitit ning selle relee lülitab matti. Koormus on umbes kaks kolmandikku toiteallika võimsusest, seega jääb varu, ja peegli taha paigaldatakse ainult üks seade ja üks harukarp.Mida on peegli komplekti jaoks veel vaja?
Toiteallikas on komplekti keskpunkt, kuid üksinda see ei tööta. Peegli valgustuse ja soojenduse terviklahenduse jaoks on tavaliselt vaja:
Udususevastane soojendusmatt
230 V, IP54, nt 600 × 400 mm matt ELSP-DFG6040. Mati vool ei tohi ületada 1 A.Lüliti peegli taga
Puutelüliti-dimmer TD012B (12–24 V, 4 A) või IR-läheduslüliti ELSP-XM319-IR5 (12/24 V DC, 5 A).12 V LED-riba
Koguvõimsus kuni 36 W; niiskesse ruumi valige hermeetiline riba.Hermeetiline harukarp
Harukarp ELSP-XM-OJ-3319 (IP44, 250 V, 17,5 A) – 230 V juhtmete ühendamiseks peegli taga.Plussid
- Toide ja soojenduse juhtimine ühes korpuses
- Õhuke 16,5 mm korpus – mahub peegli taha
- Kasutegur 88 %, tühijooks < 0,5 W
- Kaitse ülekoormuse, lühise ja ülekuumenemise eest automaatse taastumisega
- II isolatsiooniklass, 3,6 kV AC tugevus sisendi ja väljundi vahel
- Universaalne 100–240 V AC sisend
Miinused / piirangud
- Relee ainult kuni 1 A / 230 V AC – suurema vooluga mati või mitme mati jaoks on vaja eraldi kontrollerit
- IP20 – ei ole vee eest kaitstud, paigaldatakse ainult pritsmete ja kondensaadi eest kaitstud kohta
- Fikseeritud 12 V pinge – ei sobi 24 V LED-ribadele
- Lühikesed väljaviigud (90 ± 10 mm) – juhtmeid tuleb pikendada harukarbi kaudu
- Töötemperatuur kuni +40 °C – mitte paigaldada tihedalt suletud nišši soojusallika kõrvale
Ohutus- ja paigaldusjuhised
- Enne paigaldamist lülitage toide välja ja veenduge, et ahel on pingevaba.
- Ühendama peab kvalifitseeritud elektrik, järgides vannitoa tsoonide nõudeid.
- Toiteallika kaitseaste on IP20 – paigaldage see peegli taha või kappi, kuhu ei satu pritsmeid ega kogune kondensaati.
- 12 V kogukoormus ei tohi ületada 36 W (3 A); pidevaks tööks soovitame jätta umbes 20 % varu.
- Soojendusmati vool ei tohi ületada 1 A – kontrollige enne ühendamist mati võimsust.
- 230 V ühendused vannitoas tehke hermeetilises harukarbis.
- Ärge katke korpust soojust isoleerivate materjalidega – jätke jahutuseks õhuvahe.
- Mitme toiteallika ühendamisel ühte ahelasse arvestage kaitselüliti valikul 40 A sisselülitusvooluga.
Kiire valikujuhend
12 V DC | 3 A | 36 WRelee 1 A / 230 V AC178 × 53,5 × 16,5 mmIP20 | II klassSobib, kui on vaja:- toita 12 V LED-riba ja peegli elektroonikat kuni 36 W;
- juhtida ühte soojendusmatti kuni 1 A / 230 V AC ilma eraldi moodulita;
- mahutada toide piiratud sügavusse peegli taga.
Kontrollige enne kasutamist:- LED-riba pinget (peab olema 12 V) ja koguvõimsust;
- soojendusmati võimsust ja voolu (mitte üle 1 A);
- kas paigalduskoht on kaitstud pritsmete ja kondensaadi eest;
- kas lüliti või kontrolleri ühendus vastab toiteallika ühendusskeemile.
Oluline meeldetuletus: toiteallikas ei asenda ahela kaitset – kaitselülitit ja rikkevoolukaitset vannitoa ahelas. See ei ole LED-heleduse regulaator: valguse hämardamiseks on vaja eraldi 12 V dimmerit või reguleerimisega puutelülitit.Korduma kippuvad küsimused
Kui suure võimsusega LED-riba saab ühendada?
12 V kogukoormus võib olla kuni 36 W (3 A), pidevaks tööks on soovitatav mitte ületada umbes 29 W.Millist soojendusmatti saab relee juhtida?
Relee on mõeldud koormusele kuni 1 A pingel 230 V AC, seega tuleb enne ühendamist kontrollida konkreetse mati voolu.Kas toiteallikat võib paigaldada vannituppa?
Jah, kuid ainult peegli taha või kappi, pritsmete ja kondensaadi eest kaitstud kohta, sest selle kaitseaste on IP20.Kas toiteallikaga saab valguse heledust reguleerida?
Ei, heleduse reguleerimiseks ühendatakse toiteallika ja LED-riba vahele eraldi 12 V dimmer või reguleerimisega puutelüliti.Mida teha, kui mati vool on suurem kui 1 A?
Sel juhul tuleb matti juhtida eraldi suurema vooluga kontrolleri või relee kaudu ja kasutada seda toiteallikat ainult 12 V koormuse jaoks.Mis juhtub lühise korral 12 V poolel?
Toiteallikas läheb „hiccup“-kaitserežiimi ja hakkab pärast rikke kõrvaldamist ise uuesti tööle.Toiteallikas releega peegli soojendusmati jaoks | 12 V DC | 36 W | ELSP-XMP-12V036W
ELSP-XMP-12V036W on õhuke 12 V DC 36 W toiteallikas peegli LED-valgustusele sisseehitatud 1 A / 230 V AC releega udususevastase soojendusmati jaoks. II isolatsiooniklass, kasutegur 88 %, kaitse ülekoormuse, lühise ja ülekuumenemise eest, vastavus standarditele EN 61347-1 ja EN 61347-2-13.
