  • Uus   Tööstuslik 4G andmeedastusmoodul | Modbus TCP / RTU → 4G | RJ45 | 5 V DC / 2 A, 8 W | M4 kruvikinnitus | PQ-4G

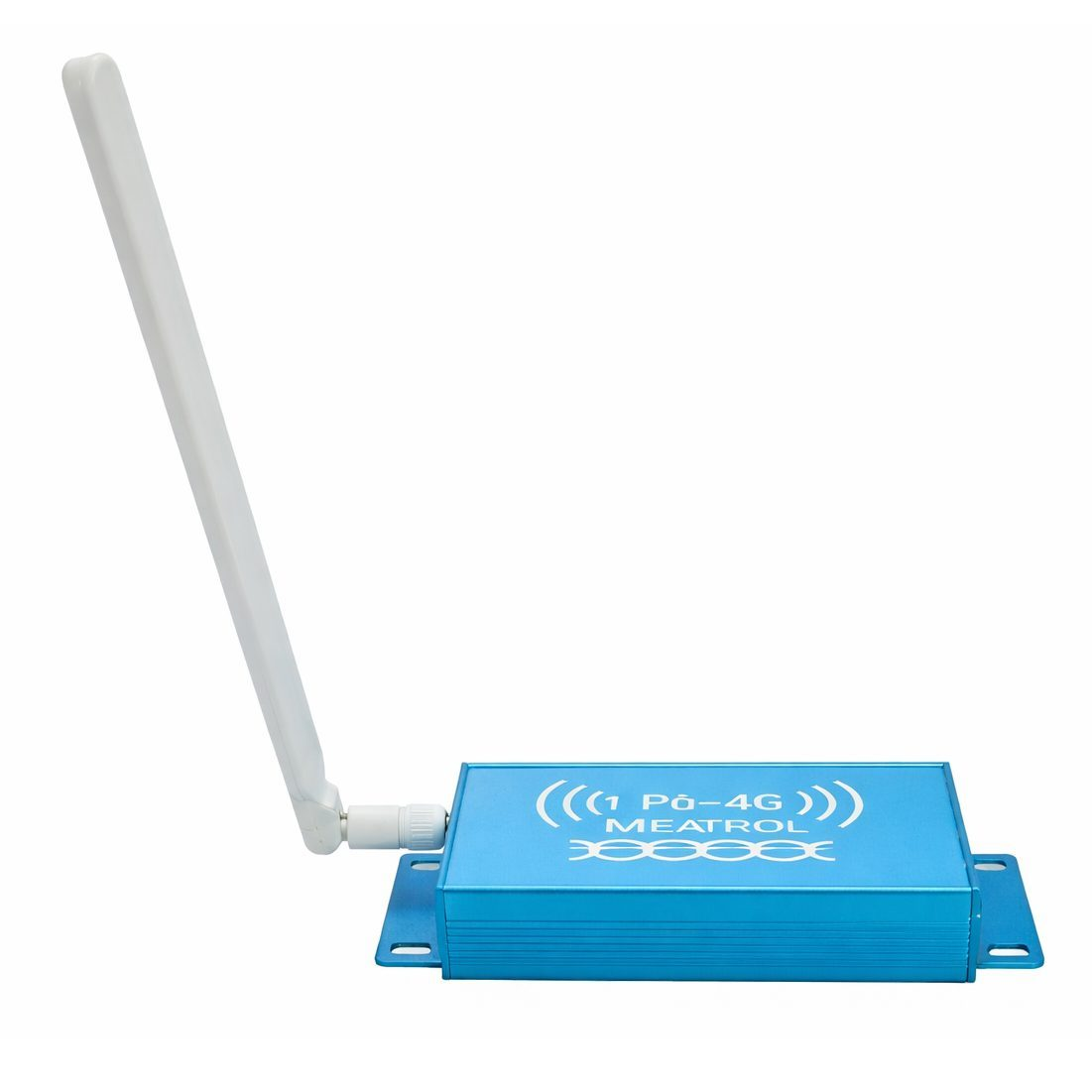

    Tööstuslik 4G andmeedastusmoodul | Modbus TCP / RTU → 4G | RJ45 | 5 V DC / 2 A, 8 W | M4 kruvikinnitus | PQ-4G

    Tootekood: ESPQ-4G
    Küsi
    Hind 217.80 € KM-ga
    ( 180.00 € KM-ta )
    Soovid teistsugust hinda? Paku oma!

    Tööstuslik 4G-moodul, mis edastab Modbus TCP / RTU energiaanalüsaatorite ja arvestite andmeid mobiilsidevõrgu kaudu serverisse, BMS-i, SCADA-sse või pilve. Mõeldud juhtmega internetita objektidele või varukanaliks. Vajalik andmesidepaketiga SIM-kaart.

  • Info

    Tööstuslik 4G andmeedastusmoodul | Modbus TCP / RTU → 4G | RJ45 | 5 V DC / 2 A, 8 W | M4 kruvikinnitus | PQ-4G

    PQ-4G on tööstuslik 4G-sidemoodul, mis edastab Modbus TCP ja Modbus RTU seadmete – energiaanalüsaatorite, arvestite – andmeid mobiilsidevõrgu kaudu. Ühendatakse RJ45 kaudu, toide 5 V DC, kinnitatakse M4 kruvidega. Mõeldud juhtmega internetita objektidele või kohtadesse, kus on vaja varukanalit.

    Põhimõte:
    Kaugobjekti arvestusandmed jõuavad teie serverisse, BMS-i, SCADA-sse või pilve reaalajas, ilma kaablit vedamata ja eraldi ruuterit paigaldamata. Moodul on mõeldud just Modbus-andmete edastamiseks, mitte üldise internetipääsupunktina. Vajalik on andmesidepaketiga SIM-kaart ja mobiilsidelevi objektil.
    Side
    Modbus TCP / RTU → 4G
    Pistik
    RJ45
    Toide
    5 V DC / 2 A
    Töötemperatuur
    −20…+85 °C

    Ühendamine ja integratsioon

    • Modbus TCP / RTU – Moodul edastab Modbus TCP ja Modbus RTU andmeid 4G kaudu. Sobib Modbus-liidesega energiaanalüsaatoritele ja arvestitele; kooskõlastage konkreetne seade enne tellimist.
    • RJ45 – Väliseade ühendatakse RJ45 pistiku kaudu. Kuidas Modbus RTU seade ühendatakse, täpsustage oma seadmete järgi.
    • 4G – Andmed saadetakse mobiilsidevõrgu kaudu serverisse, BMS-i, SCADA-sse või pilve. Väline antenn kuulub komplekti ja selle saab paigaldada kilbist välja.
    • SIM – Vajalik on andmesidepaketiga SIM-kaart. Enne paigaldust kontrollige operaatori levi objektil.

    Tööpõhimõte

    Moodul kinnitatakse M4 kruvidega kilpi või montaažiplaadile, väline antenn viiakse parima signaaliga kohta. Ühendatakse väliseade RJ45 kaudu ja toide 5 V DC / 2 A.

    Moodul võtab ühendatud seadmelt vastu Modbus-andmed ja edastab need 4G-võrgu kaudu seadistatud serverisse või süsteemi.

    Analüsaatori või arvesti näidud jõuavad reaalajas teie SCADA-sse, BMS-i, serverisse või pilve, kuigi objektil puudub juhtmega internet.

    Miks valida PQ-4G moodul?
    Kaugobjektid – pumbajaamad, laod, farmid, alajaamad – muutuvad nähtavaks samas süsteemis kui põhiobjekt. Pole vaja kaablit vedada ega oodata juhtmega internetiühendust.

    Tehnilised andmed

    Toote tüüp Tööstuslik 4G andmeedastusmoodul
    Tootja / mudel PQ-4G
    Side Modbus TCP → 4G, Modbus RTU → 4G
    Pistik RJ45
    Toide 5 V DC / 2 A
    Max võimsus 8 W
    Antenn väline (komplektis)
    Mõõtmed 89,5 × 80 × 25 mm
    Paigaldus M4 kruvidega
    Töötemperatuur −20…+85 °C
    Hoiutemperatuur −40…+85 °C
    Ühilduvus Modbus TCP / RTU liidesega energiaanalüsaatorid ja arvestid

    Põhifunktsioonid

    • Modbus TCP ja RTU 4G kaudu – üks moodul mõlemale Modbus-variandile
    • Reaalajas andmed – serverisse, BMS-i, SCADA-sse või pilve
    • Ilma juhtmega internetita – ühendus mobiilsidevõrgu kaudu
    • Varukanal – kui põhiinternetiühendus katkeb
    • Väline antenn – saab paigaldada metallkilbist välja
    • Tööstuslik temperatuurivahemik – töö −20…+85 °C juures

    Mille poolest erineb sarnastest toodetest?

    • 4G LTE Wi-Fi-modem (USB) – Loob Wi-Fi-pääsupunkti smart-MAIC seadmetele (kuni 5 tk); PQ-4G edastab Modbus TCP / RTU andmeid RJ45 kaudu ega loo Wi-Fi-võrku.
    • MQ21-4G – Ainult MQ21 analüsaatorile, Modbus TCP, DIN-liistule paigaldus; PQ-4G toetab ka Modbus RTU-d ja kinnitatakse M4 kruvidega.
    • D105 / D103 Wi-Fi-ga – smart-MAIC seadmed ühenduvad pilvega Wi-Fi kaudu; PQ-4G on mõeldud teistele Modbus-seadmetele seal, kus Wi-Fi puudub.

    Kus kasutatakse?

    • Juhtmega internetita tööstusobjektid
    • Alajaamad ja jaotuspunktid
    • Veepumbajaamad ja reoveepuhastid
    • Põllumajandusobjektid – farmid, kuivatid
    • Kauged laod ja logistikakeskused
    • Ajutiste ehitusplatside elektriarvestus

    Kasutamine vajaduse järgi

    Ettevõtte energeetikule.
    Näeb kaugete üksuste arvesteid ja analüsaatoreid ühes süsteemis ilma näitude lugemise sõitudeta.
    SCADA / BMS integraatorile.
    Toob kauged Modbus-seadmed süsteemi ilma kaablite vedamise ja juhtmega internetita.
    Vee-ettevõtte operaatorile.
    Saab pumbajaamade elektritarbimise andmeid reaalajas ja märkab rikkeid kiiremini.

    Praktiline kasutus

    Kui mõne kilomeetri kaugusel asuvas pumbajaamas on Modbus-energiaanalüsaator, kuid internet puudub, jõuavad PQ-4G ja SIM-kaardiga analüsaatori andmed reaalajas teie SCADA-sse – enam pole vaja näitude järele sõita ja anomaalia on kohe näha.

    Plussid

    • Modbus TCP ja RTU ühes moodulis
    • Kompaktne – 89,5 × 80 × 25 mm
    • Väline antenn komplektis
    • Lai töötemperatuuri vahemik −20…+85 °C
    • Väike toide – 5 V DC, max 8 W

    Miinused / piirangud

    • Vajalik andmesidepaketiga SIM-kaart ja mobiilsidelevi
    • Mõeldud Modbus-seadmetele – see ei ole universaalne ruuter
    • LTE sagedusribasid pole märgitud – kontrollige ühilduvust kohaliku operaatoriga enne tellimist
    • Ei ole mõeldud smart-MAIC Wi-Fi-seadmetele – nende jaoks kasutage 4G LTE Wi-Fi-modemit

    Ohutus- ja paigaldusmärkused

    • Paigaldatakse kilpi; kilbi 230 V osa ühendab kvalifitseeritud elektrik pinge väljalülitamise järel
    • Kasutage stabiliseeritud 5 V DC / 2 A toiteallikat
    • Vedage antennikaabel jõukaablitest eraldi; metallkilbis paigaldage antenn väljapoole
    • Kooskõlastage Modbus-aadressid ja sideparameetrid enne käivitamist, et vältida võrgukonflikte

    Kiire valikujuhend

    Modbus TCP / RTU
    4G + SIM
    RJ45
    5 V DC / 2 A
    Sobib, kui vajate:
    • edastada Modbus-arvestusandmeid ilma juhtmega internetita
    • tuua kaugobjekt SCADA / BMS-i
    • omada varusidekanalit
    Kontrollige enne kasutamist:
    • kas teie seade toetab Modbus TCP-d või RTU-d
    • kas objektil on operaatori 4G levi
    • kas teil on 5 V DC / 2 A toiteallikas ja andmesidepaketiga SIM
    Oluline meeldetuletus: Moodul ei tööta ilma andmesidepaketiga SIM-kaardi ja mobiilsideta. See edastab andmeid, kuid ise ei mõõda ega töötle arvestust.

    KKK

    Kas on vaja SIM-kaarti?
    Jah, vajalik on andmesidepaketiga SIM-kaart.
    Milliseid protokolle toetatakse?
    Modbus TCP ja Modbus RTU edastamist 4G kaudu.
    Kas antenn kuulub komplekti?
    Jah, väline antenn kuulub komplekti.
    Kuidas see paigaldatakse?
    M4 kruvidega kilbi või montaažiplaadi külge.
    Kas sobib smart-MAIC D105 või D103 jaoks?
    Ei, need ühenduvad Wi-Fi kaudu; ilma Wi-Fi-ta kasutage nende jaoks 4G LTE Wi-Fi-modemit.
    Kas see on ruuter?
    Ei, moodul on mõeldud Modbus-andmete edastamiseks, mitte üldise internetipääsupunktina.

    Tööstuslik 4G andmeedastusmoodul Modbus TCP / RTU – PQ-4G

    Tööstuslik 4G-moodul Modbus TCP / RTU energiaanalüsaatorite ja arvestite andmete edastamiseks serverisse, BMS-i, SCADA-sse või pilve: RJ45, 5 V DC / 2 A, väline antenn, −20…+85 °C.

    Illustratiivne pilt võib olla loodud tehisintellekti abil. Toote välimus võib kujutatud tootest veidi erineda. Lähtuge tehnilisest spetsifikatsioonist.
