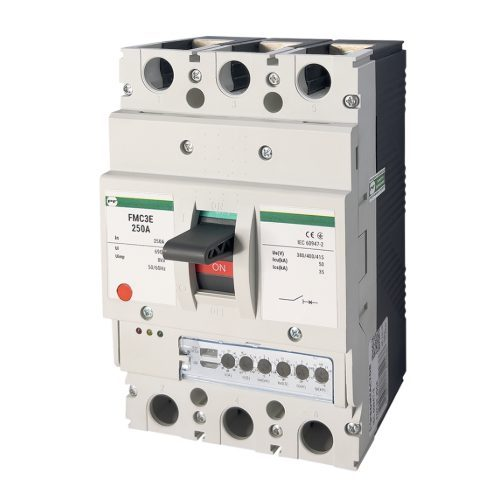

Tööstuslik automaatkaitselüliti | 3P | 250A | 50kA | reguleeritav | IP20 | Promfactor Baltic | FMC3E

Tehnilised andmed

Standard: IEC/EN 60947-2
Pooluste arv: 3P
Nimivool (In): 250 A
Nimipinge (Ue): ~415 V / ~690 V
Isolatsioonipinge (Ui): 800 V
Impulss-taluvuspinge (Uimp): 8000 V
Sagedus: 50/60 Hz

Katkestusvõime

Icu (AC 380/415V): 50 kA
Ics (AC 380/415V): 35 kA
Icu (AC 690V): 10 kA
Ics (AC 690V): 7 kA

Pikaajaline vool Ir1: 100–250 A
Pikaajaline viivitus t1: 12–150 s (+OFF)
Lühiajaline rakendusvool Ir2: 2–12 × Ir1
Lühiajaline viivitus t2: 0,06–0,3 s (+OFF)
Kohene kaitse Ir3: 4–14 × Ir1 (+OFF)
Lühiajalise kaitse reguleerimine Iro: 0,7–1 × Ir1

Kaitseklass: IP20
Elektriline / mehaaniline vastupidavus: 2 500 / 8 500 tsüklit
Töötemperatuur: -25…+55 °C
Hoiustamistemperatuur: -25…+70 °C
Paigalduskõrgus: kuni 2000 m üle merepinna
Esi- ja tagasiini ühendus: Jah
Lisaseadmed: Võimalik ühendada

Funktsioonid ja eelised

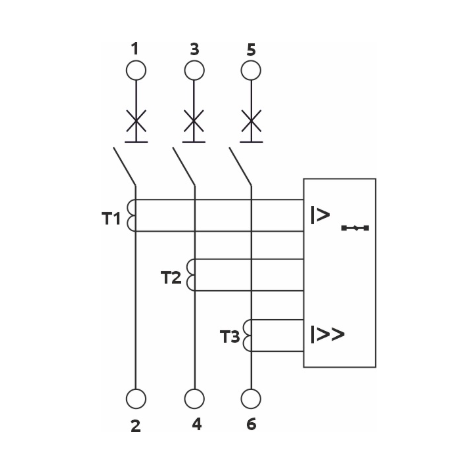

Elektrooniline vabastusseade – täpne ja stabiilne kaitseparameetrite seadistamine
Reguleeritav pikaajaline kaitse – ülekoormuskaitse
Lühiajaline kaitse – selektiivsus mitme kaitsetaseme vahel
Kohene kaitse – kiire reaktsioon lühisele
Suur katkestusvõime (50 kA) – sobib suure võimsusega süsteemidele
Lai seadistusvahemik – sobib erinevat tüüpi koormustele

Kasutamine

Elektrikutele: Suurepärane lahendus peajaotuskilpide, trafosisendite, generaatorite ja mootoriliinide kaitseks. Elektrooniline moodul võimaldab seadeid kiiresti kohandada vastavalt koormusele.

Inseneridele ja elektrisüsteemide projekteerijatele: Sobib automaatikasüsteemidele, infrastruktuuri objektidele ja tööstusseadmetele, kus on vajalik täpselt reguleeritav ja kaugjuhitav kaitse.

Tööstus- ja ärikasutajatele: Tagab pikaajalise võrgu stabiilsuse ja ohutuse, vähendab seadmete kahjustamise riski ning kindlustab katkematu elektrivarustuse.

Eelised

Kõrge 50 kA katkestusvõime
Elektrooniline, täpselt reguleeritav vabastusseade
Selektiivsuse võimalus
Sobib kuni 690 V võrkudele
Lai kaitse seadistusvahemik
Ühilduv lisaseadmetega

Puudused

Nõuab professionaalset paigaldust
IP20 – sobib paigaldamiseks ainult kappi
