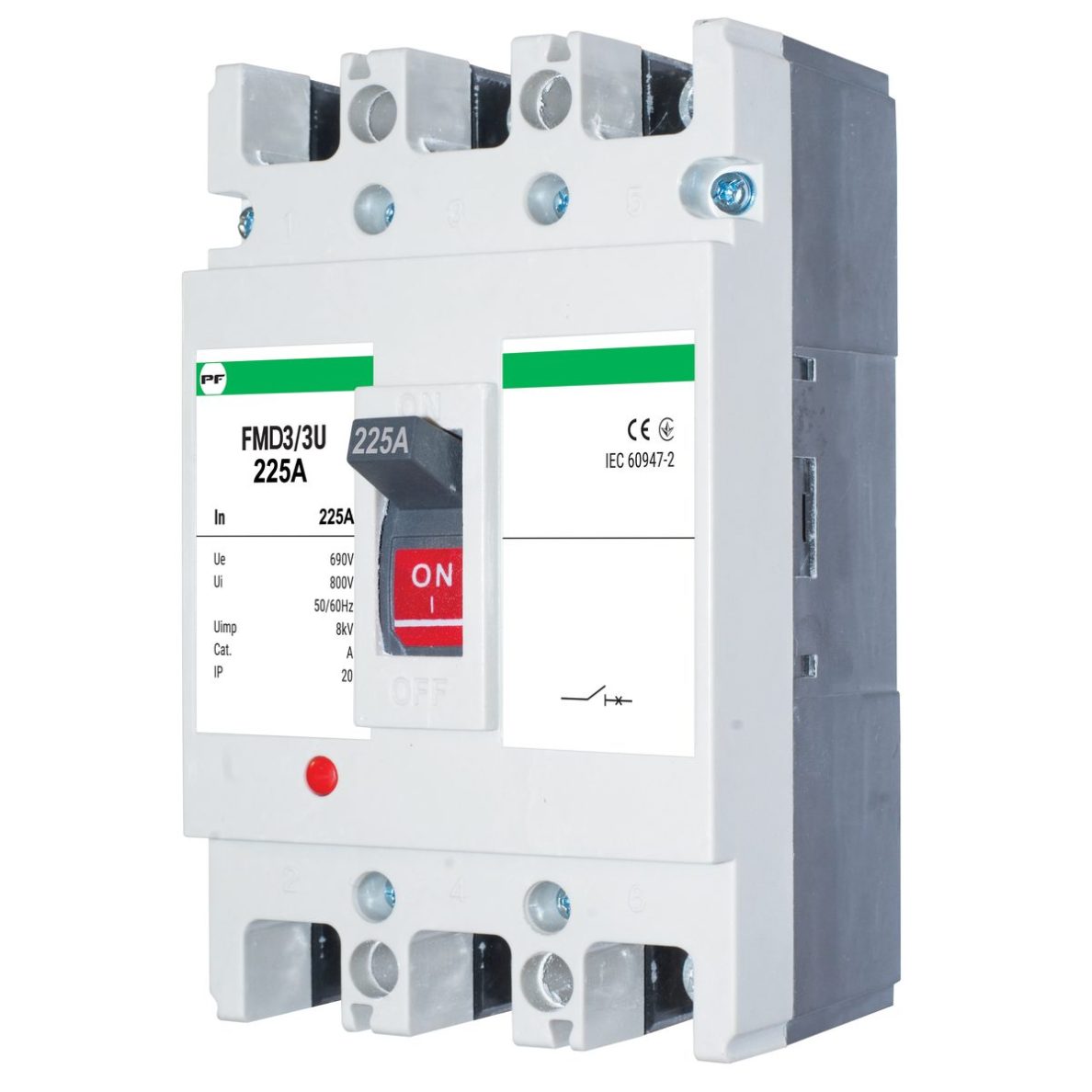

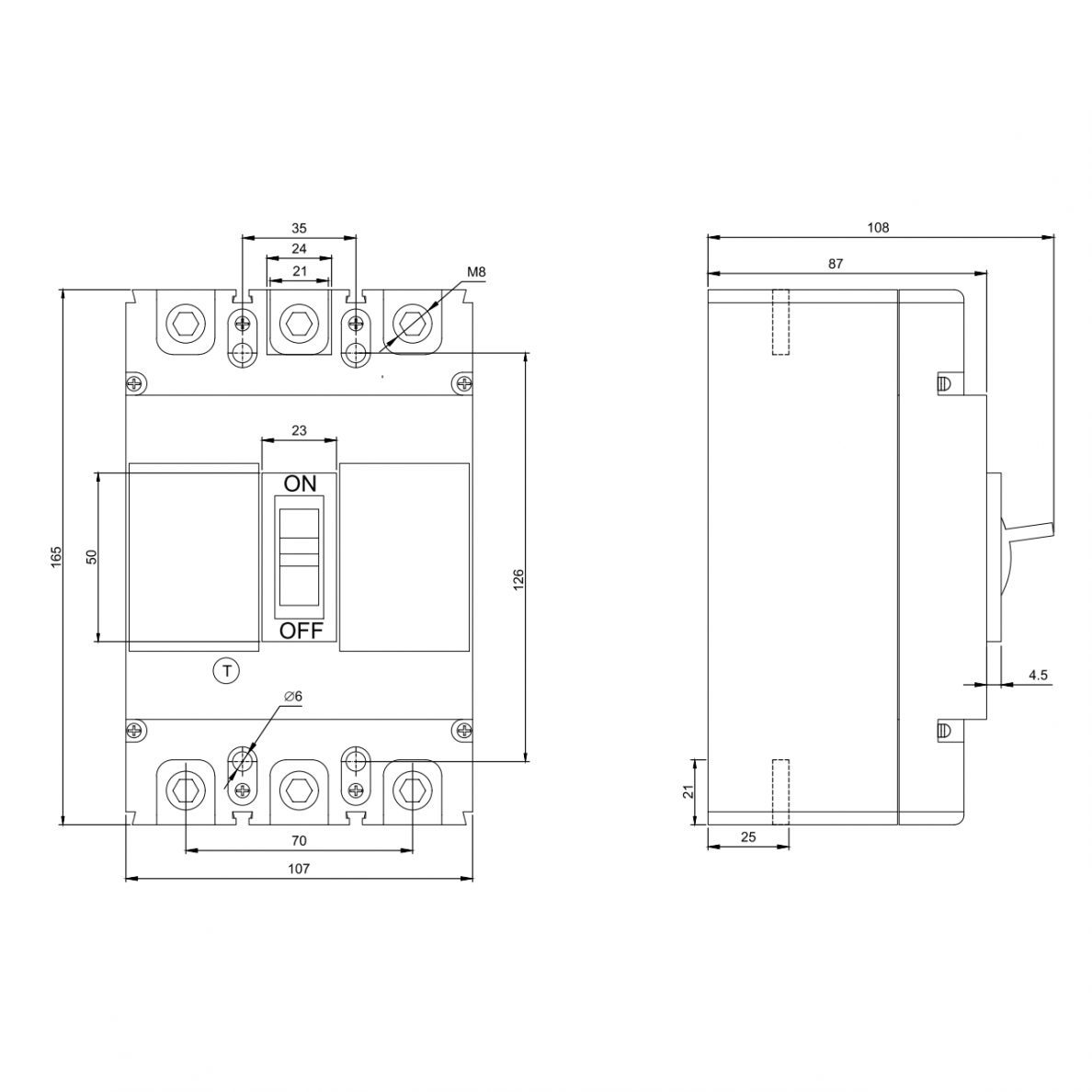

Tööstuslik koormuslüliti | 3P | 225A | korpus FMD3 | ~690 V | IP20 | käsijuhtimine | Promfactor Baltic | FMD30225
Tootekood: FMD30225Hind 78.00 € KM-ga( 64.46 € KM-ta )FMD30225 – Promfactor Baltic tööstuslik koormuslüliti 3P 225 A, ~690 V, IP20, FMD3 korpuses FMC3 tarvikutega, mõeldud jaotuskilpide ja liinide ohutuks väljalülitamiseks.
-
Tööstuslik koormuslüliti | 3P | 225A | korpus FMD3 | ~690 V | IP20 | käsijuhtimine | Promfactor Baltic | FMD30225
FMD30225 – Promfactor Baltic tööstuslik kolmepooluseline koormuslüliti FMD3 korpuses, nimivool 225 A. See on mõeldud kolmefaasilise ahela käsitsi sisse- ja väljalülitamiseks ning lahutamiseks jaotus- ja sisendkilpides. Koormuslülitil puudub termo- ja elektromagnetiline vabasti – see ei kaitse ülekoormuse ja lühise eest, seega peab ahel olema kaitstud selle ette paigaldatud kaitselüliti või sulavkaitsmetega. Isolatsioonipinge Ui 800 V, nimipinge Un ~690 V, impulsspinge Uimp 8000 V, 50/60 Hz; kaitseaste IP20, kaal 1,80 kg. Koormuslülitiga ühilduvad Promfactor FMC3/3U (FMD) tarvikud: abikontakt F/AX3R (parempoolne) või F/AX3L (vasakpoolne), 1NO+1NC; signaalkontakt F/AL3L (vasakpoolne); sõltumatu vabasti F/SH3230R, 230 V, parempoolne; kaugjuhtimisplokk MROM33, 230 V.
Põhimõte:
Koormuslüliti on selge ja usaldusväärne lahutuskoht: üks käepide lülitab korraga välja kõik kolm faasi kuni 225 A, seega eraldatakse jaotuskilp, liin või seade enne remonti või hooldust toitest. Kuna FMD3 kasutab samu tarvikuid nagu FMC3 kaitselülitid, komplekteeritakse jaotuskilbis koormuslüliti ja kaitselüliti ühtse loogika järgi.Nimivool
225 APooluste arv
3PPinge
Un ~690 V, Ui 800 V, Uimp 8000 VKorpus / kaitse
FMD3, IP20, 1,80 kgTööpõhimõte
Koormuslüliti FMD30225 paigaldatakse jaotuskilbis montaažiplaadile; toitekaablid või -siinid ühendatakse kolme sisendklemmiga, koormuse omad – kolme väljundklemmiga. Ahelas peab enne koormuslülitit olema kaitseaparaat – kaitselüliti (nt sama vooluga FMC33U0225) või sulavkaitsmed, mis on valitud kaabli ja koormuse parameetrite järgi.
Käepideme pööramisel või ümberlülitamisel ühendavad või lahutavad kontaktid korraga kõik kolm faasi kuni 225 A nimivooluni. Asendi olekut saab edastada kontrollerile või dispetšerpunkti abikontakti F/AX3R kaudu, kaugjuhtimisplokiga MROM33 saab koormuslülitit 230 V kaugsignaaliga sisse ja välja lülitada ning sõltumatu vabastiga F/SH3230R – 230 V kaugsignaaliga välja lülitada. Koormuslüliti on ette nähtud ~690 V (50/60 Hz) võrkudele, isolatsioonipinge Ui 800 V, impulsstaluvuspinge Uimp 8000 V; FMD3 korpuse vastupidavus – 2 500 elektrilist ja 8 500 mehaanilist sisse-/väljalülitustsüklit.
Tulemus – selge kolmefaasilise ahela lahutuspunkt kuni 225 A, mis võimaldab ohutult teha remonti või hooldust ning komplekteerida jaotuskilpi ühiste FMC3/FMD3 tarvikutega.
Kasu FMD30225?
225 A kolmepooluseline koormuslüliti FMD3 korpuses ühiste FMC3/3U (FMD) tarvikutega – ühtne jaotuskilbi komplekteerimine kaitselülititele ja koormuslülititele, võimalus asendit signaliseerida ja ahelat kaugelt välja lülitada.Tehnilised andmed
Toote tüüp Tööstuslik koormuslüliti (koormus-lahklüliti) Tootja / kood Promfactor Baltic / FMD30225 Seeria / korpus FMD3 (FMD30100 … FMD30250) Pooluste arv 3P Nimivool 225 A Vöötkood (EAN) 4772151002467 Standard (e-poe tootekaardi järgi) IEC/EN 60947-2 Töösagedus 50/60 Hz Isolatsioonipinge (Ui) 800 V Nimipinge (Un) ~690 V Impulsspinge (Uimp) 8000 V Elektriline tugevus 2 500 sisse- / väljalülitustsüklit Mehaaniline vastupidavus 8 500 sisse- / väljalülitustsüklit Kaitseaste IP20 Töökeskkonna temperatuur -25…+55 °C Hoiutemperatuur -25…+70 °C Kaal 1,80 kg Juhtimine käsitsi, käepide korpusel Kaitse ülekoormuse / lühise eest puudub (koormuslüliti ette on vaja kaitseaparaati) Lisakontakt F/AX3R (parempoolne) või F/AX3L (vasakpoolne), 1NO+1NC Signaalkontakt F/AL3L (vasakpoolne) Sõltumatu vabasti F/SH3230R, 230 V, parempoolne Kaugjuhtimisplokk MROM33, 230 V Sama vooluga kaitselüliti FMC33U0225 (FMC3/3U, 50 kA) Põhifunktsioonid
- Kolmepooluseline lahutamine – üks käepide ühendab või lahutab korraga kõik kolm faasi kuni 225 A.
- Käsijuhtimine – oleku kontrolli ja lahutamise teeb paigaldaja otse jaotuskilbis, ilma täiendavate juhtahelateta.
- Võrkudele kuni ~690 V – Ui 800 V ja Uimp 8000 V – sobib 400 V ja 690 V tööstusvõrkudele.
- Eraldamine remondiks – liin või jaotuskilbi sektsioon eraldatakse toitest enne hooldust või seadmete vahetamist.
- Asendi signalisatsioon – abikontakt F/AX3R (parem) või F/AX3L (vasak), 1NO+1NC edastab oleku kontrollerile või dispetšerpunkti.
- Signaalkontakt – F/AL3L annab signaali koormuslüliti väljalülitamisest vabasti abil.
- Kaugväljalülitus – sõltumatu vabasti F/SH3230R lülitab koormuslüliti 230 V signaaliga välja – sobib avariiliseks lahutamiseks.
- Kaugjuhtimine – kaugjuhtimisplokk MROM33 võimaldab koormuslülitit 230 V signaaliga sisse ja välja lülitada.
- Ühised tarvikud FMC3-ga – samad FMC3/3U (FMD) tarvikud sobivad ka kaitselülitile FMC33U0225 – väiksem laovaru.
Kus kasutatakse?
- Hoonete pea- ja jaotuskilbid
- Kortermajade jõukilbid
- Pumbajaamad ja katlamajad
- Tootmistsehhide liinikilbid
- Põllumajandusobjektid – farmid, kuivatid
- Kaubandus- ja büroohoonete grupikilbid
- Mootorite ja tehnoloogiliste seadmete gruppide lahutamine remondiks
Kasutamine vastavalt vajadusele
Projekteerijale, kellele 200 A on liiga vähe.
225 A vahesuurus võimaldab mitte minna kohe üle 250 A-le ja jääda FMD3 korpusesse.Jaotuskilpide tootjale koos FMC33U0225-ga.
FMD30225 ja FMC33U0225 komplekteeritakse samade FMC3/3U (FMD) tarvikutega.Tootmisliinide elektrikule.
225 A liini jaotuskilp lülitatakse kõigi kolme poolusega välja ühe käepidemega enne seadmete vahetust või seadistamist.Praktiline kasutus
Kui jaotuskilbis on vaja eraldi kolmefaasilist lahutuskohta liinile, mille töövool ei ületa 225 A, siis paigaldatakse FMD30225 kaitselüliti järele (nt FMC33U0225) ning enne remonti lülitatakse kõik kolm faasi välja ühe käepidemega, selle asend edastatakse F/AX3R kaudu kontrollerisse.Rakendusjuhend: kuidas kasutatakse praktikas
FMD30225 sobib erinevatele objektidele – muutub ainult see, mida ühendatakse ja milliseid tarvikuid kasutatakse:
Objekt Mida ühendatakse Tulemus Paigaldaja märkus Peajaotuskilp Sisendkaabel läbi kaitselüliti → FMD30225 → jaotuslatid Kogu jaotuskilp lahutatakse ühe käepidemega Koormuslüliti ei kaitse – valige kaitseaparaat kaabli järgi Liin või seadmete grupp Grupi toide kuni 225 A läbi FMD30225 Grupp eraldatakse remondiks teisi ahelaid puudutamata Märgistage lahutusasend ja paigaldage hoiatusmärk Dispetšeriseeritud objekt F/AX3R kontaktid → PLC / BMS sisend Koormuslüliti asend on kaugelt nähtav Kontakti poolsus (vasak / parem) sobitage jaotuskilbi paigutusega Avariiväljalülitus Avariinupp → F/SH3230R (230 V) Koormuslüliti lülitatakse välja kaugsignaaliga Võtke vabasti toide usaldusväärsest 230 V allikast Kaugjuhtimine MROM33 + juhtsignaal 230 V Koormuslülitit lülitatakse sisse ja välja kaugelt Juhtplokk tellige eraldi Kuidas valida FMD koormuslüliti voolu ja korpust
Nimivool / korpus Soovitatav mudel 100 A, FMD3 korpus FMD30100 (väiksemad sisendid, hoonete jaotuskilbid) 125 A, FMD3 korpus FMD30125 (jaotuskilbid, väikesed sisendid) 160 A, FMD3 korpus FMD30160 (hoonete ja tsehhide sisendid) 200 A, FMD3 korpus FMD30200 (jõukilbid, pumbajaamad) 225 A, FMD3 korpus FMD30225 (vahesuurus 200 ja 250 A vahel) ← see mudel 250 A, FMD3 korpus FMD30250 (FMD3 korpuse suurim vool) 250 A, FMD4 korpus FMD40250 (250 A FMD4 korpuses FMC4 tarvikutega) 315 A, FMD4 korpus FMD40315 (alajaamade 0,4 kV liinid, tsehhide sisendid) 400 A, FMD4 korpus FMD40400 (FMD4 korpuse suurim vool) 400 A, FMD5 korpus FMD50400 (400 A FMD5 korpuses FMC5 tarvikutega) 500 A, FMD5 korpus FMD50500 (peajaotuskilbid) 630 A, FMD5 korpus FMD50630 (FMD5 korpuse suurim vool) 800 A, FMD6 korpus FMD60800 (peasisendid, alajaamad) Reegel: koormuslüliti nimivool ei tohi olla väiksem kui selle ees oleva kaitseaparaadi nimiväärtus ja ahela töövool. Kui sama vool on saadaval kahes korpuses (250 A – FMD3 või FMD4; 400 A – FMD4 või FMD5), säästab väiksem korpus ruumi, suurem aga võimaldab hiljem samas korpuses voolu suurendada ja kasutada suurema korpuse tarvikuid. Koormuslüliti ei kaitse – kaitse tagab alati kaitselüliti või sulavkaitsmed.Millal valida muu lahendus: muud sama FMD3 korpuse voolud – FMD30100, FMD30125, FMD30160, FMD30200, FMD30250; sama vooluga kaitseks – kaitselüliti FMC33U0225; kuni 125 A modulaarsetele ahelatele – FSD3 seeria modulaarsed koormuslülitid (nt FSD34125); tarvikud – abikontakt F/AX3R (parem) või F/AX3L (vasak), 1NO+1NC; signaalkontakt F/AL3L (vasak); sõltumatu vabasti F/SH3230R, 230 V, parempoolne; kaugjuhtimisplokk MROM33, 230 V.Plussid
- Kolmepooluseline lahutamine kuni 225 A ühe käepidemega
- Ühised FMC3/3U (FMD) tarvikud FMC3 kaitselülititega
- Asendikontakt F/AX3R (parem) või F/AX3L (vasak), 1NO+1NC
- Kaugväljalülitus vabastiga F/SH3230R
- Selge lahutuskoht remondiks ja hoolduseks
- Un ~690 V, Ui 800 V, Uimp 8000 V; 2 500 elektrilist / 8 500 mehaanilist tsüklit
- Kaugjuhtimine MROM33-ga
Miinused / piirangud
- Ei kaitse ülekoormuse ja lühise eest – koormuslüliti ette on vaja kaitselülitit või sulavkaitsmeid
- Abikontaktid, vabastid ja juhtplokid tellitakse eraldi
- IP20 – paigaldatakse ainult suletud jaotuskilpi või kappi; töötemperatuur -25…+55 °C
- Ainult kolmepooluseline versioon – N-juhti koormuslülitiga ei lahutata
Ohutus- ja paigaldusmärkused
- Paigalduse ja ühendamise teeb kvalifitseeritud elektrik pärast pinge väljalülitamist ja pingevabaduse kontrollimist.
- Koormuslüliti ei ole kaitseaparaat – ahel peab olema kaitstud kaabli ja koormuse järgi valitud kaitselüliti või sulavkaitsmetega.
- Pingutage klemmikruvid tootja määratud momendiga ja kasutage voolule vastava ristlõikega kaableid või siine.
- Enne töid lukustage lahutatud koormuslüliti või märgistage see hoiatusmärgiga ja kontrollige pingevabadust väljundpoolel.
- Paigaldage tarvikud (kontaktid, vabastid, juhtplokid) ainult siis, kui koormuslüliti ja selle ahelad on pingest lahutatud.
Kiire valikujuhend
3P225 A~690 VIP20FMD3KäsijuhtimineFMC3 tarvikudKaugjuhtimineSobib, kui on vaja:- lahutada kolmefaasiline ahel või jaotuskilp töövooluga kuni 225 A;
- luua selge lahutuspunkt remondiks ja hoolduseks;
- komplekteerida jaotuskilp FMC3 kaitselülitite ja ühiste tarvikutega.
Kontrollige enne kasutamist:- kas ahela töövool ja koormuslüliti ees oleva kaitseaparaadi nimiväärtus ei ületa 225 A;
- kas ahel on kaitstud kaitselüliti või sulavkaitsmetega;
- milliseid tarvikuid on vaja: asendikontakti, vabastit, kaugjuhtimisplokki.
Oluline meeldetuletus: FMD30225 on koormuslüliti, mitte kaitselüliti – see ei kaitse ülekoormuse ja lühise eest ning tarvikud tellitakse eraldi.KKK
Kas FMD30225 kaitseb lühise eest?
Ei, FMD30225-l puuduvad kaitsevabastid, seega tuleb selle ette paigaldada kaitselüliti või sulavkaitsmed.Milline on FMD30225 nimivool?
FMD30225 nimivool on 225 A, nimipinge ~690 V ning koormuslüliti lahutab kolm poolust.Millised abikontaktid sobivad?
Sobivad F/AX3R (parem) või F/AX3L (vasak), 1NO+1NC ja signaalkontakt F/AL3L (vasak).Kas koormuslülitit saab kaugelt välja lülitada?
Jah, sõltumatu vabastiga F/SH3230R, 230 V, parempoolne, sisse ja välja lülitada aga kaugjuhtimisplokiga MROM33, 230 V.Mille poolest erineb FMD FMC-st?
FMC3 on liigvoolukaitsega kaitselüliti, FMD3 aga sama korpusseeria koormuslüliti ilma kaitseta, mis kasutab ühiseid tarvikuid.Mitu lülitust koormuslüliti talub?
FMD3 korpusega koormuslüliti talub 2 500 elektrilist ja 8 500 mehaanilist sisse- / väljalülitustsüklit.Tööstuslik koormuslüliti | 3P | 225A | korpus FMD3 | ~690 V | IP20 | käsijuhtimine | Promfactor Baltic | FMD30225
Promfactor Baltic FMD30225 – tööstuslik kolmepooluseline koormuslüliti 225 A FMD3 korpuses käsijuhtimisega, ühildub FMC3/3U (FMD) tarvikutega: abikontaktide, sõltumatu vabasti ja kaugjuhtimisplokiga – pea- ja jaotuskilpide, liinide ning seadmegruppide lahutamiseks.
