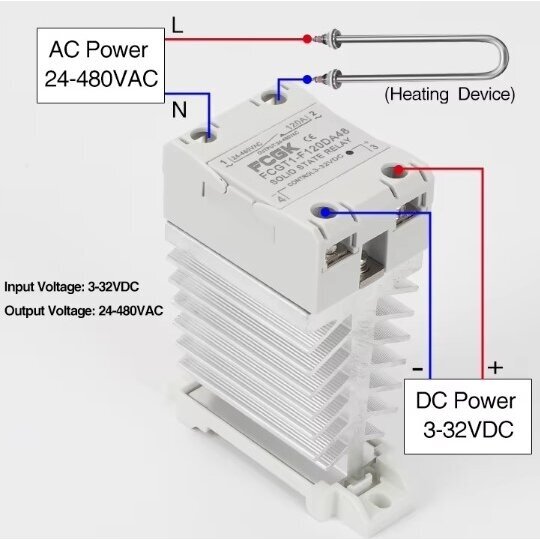

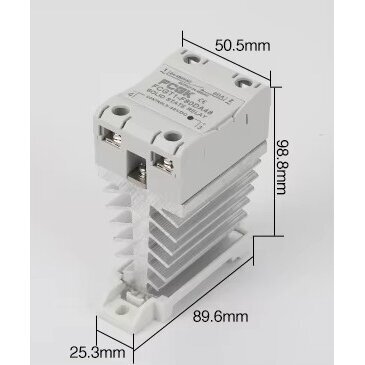

Tööstuslik tahke keha pooljuht SSR elektrooniline lülitusrelee DC-AC | DIN-rail | 1F | 80A | 24-480VAC | 3-32VDC

Kinnitatud keha releed (SSR) ja elektromehaanilised kontaktorid

Kinnitatud keha releed (SSR) ja elektromehaanilised kontaktorid täidavad sarnaseid funktsioone – elektriliste ahelate lülitamine, voolu ja koormuse juhtimine tööstuslikes või kaubanduslikes süsteemides. Kuid need kaks komponenti erinevad oluliselt oma tööpõhimõtetes, kestvuses, kiirusel ja usaldusväärsuses.

Tööpõhimõte Kinnitatud keha relee (SSR):

Töötavad pooljuhtide abil, nagu triakid, türistorid või MOSFET transistorid. Kui juhtimis signaal rakendatakse, hakkavad pooljuhid lubama voolu läbi relee, luues lülitus tegevuse ilma mehaaniliste liikumisteta.
SSR relee lülitab voolu vaikselt ja ilma mehaanilise kulumiseta.
Elektromehaaniline kontaktor:

Töötavad elektromagnetide abil, mis tõmbavad või tõukavad liikuva osa (ankru), ühendades või eraldades kontaktid. See lülitus põhjustab mehaanilise liikumise ja võib tekitada müra (klõpsu heli).
Mehaanilised kontaktid kuluvad aja jooksul pideva liikumise ja kontaktpindade kulumise tõttu.
SSR eelis: Kinnitatud keha releedel ei ole liikuvaid osi, mistõttu on need vastupidavamad ja usaldusväärsemad, eriti sagedase lülitamise korral.

Kestvus ja usaldusväärsus SSR:

Kuna pole mehaanilisi osi, on SSR releed äärmiselt vastupidavad ja võivad töötada ilma hoolduseta tuhandeid lülitus tsükleid. Ei ole mehaanilise kulumise riski.
Kontaktor:

Mehaanilised osad (kontaktid) kuluvad aja jooksul, seetõttu on elektromehaanilistel kontaktoritel piiratud tööiga ja nad vajavad teatud tsüklite järel hooldust või asendamist.
SSR eelis: Kestvus ja peaaegu null hooldusvajadus teevad SSR'id paremaks pikaajalise kasutamise puhul.

Lülitamise kiirus SSR:

SSR releed lülitavad väga kiiresti mikrosekundites. See on väga kasulik tööstuslikes või automatiseerimis süsteemides, kus on vajalik kiire ja pidev lülitamine.
Kontaktor:

Elektromehaanilised kontaktorid lülitavad aeglasemalt, kuna liikumis osad vajavad aega ühendamiseks või lahtivõtmiseks. Lülitus kestab millisekundites või kauem sõltuvalt konstruktsioonist.
SSR eelis: Kinnitatud keha releed on palju kiirem, seetõttu saab neid kasutada kohtades, kus lülitus kiirus on kriitilise tähtsusega.

Müra SSR:

Kuna SSR releedel ei ole liikuvaid osi, töötavad nad täiesti vaikselt.
Kontaktor:

Elektromehaanilised kontaktorid tekitavad müra lülitamise ajal elektromagnetilise mähise ja kontaktide liikumise tõttu. See müra võib olla soovimatu vaiksetes keskkondades.
SSR eelis: SSR releed töötavad täiesti vaikselt, mistõttu need on sobilikud tundlikes keskkondades, näiteks haiglates või kontorites.

Voolu lülitamise võimekused SSR:

SSR releed sobivad kõige paremini väikeste ja keskmiste koormustega. Neil on teatavad soojuse generatsiooni probleemid suuremate voolude puhul, mistõttu on sageli vaja jahutuskomponente (soojusvaheti).
Kontaktor:

Elektromehaanilised kontaktorid on suurepärased suurte voolude lülitamiseks, kuna mehaanilised kontaktid suudavad hõlpsasti hallata suuri koormusi ega kasuta pooljuhte, mis vajavad täiendavat jahutamist.
Kontaktori eelis: Kontaktorid suudavad hallata suuremaid koormusi ja on paremini kohandatud kõrge voolu lülitamiseks.

Energiatarbimine SSR:

SSR releed vajavad vähem energiat juhtimiseks, kuna neil pole elektromagnetilisi komponente ja need kasutavad väga väikseid juhtimisvoolusid.
Kontaktor:

Elektromehaanilised kontaktorid vajavad suuremat voolu mähise aktiveerimiseks, eriti lülitamisoleku pikaajalise säilitamise ajal.
SSR eelis: SSR releed tarbivad vähem energiat lülitamisprotsessis.

Kaitse ja usaldusväärsus SSR:

SSR releed on varustatud null-crossing tehnoloogiaga (null ületamise lülitamine), mis vähendab elektrilist müra ja kaitseb voolu hüppamise eest. Kuid nad on tundlikud ülekuumenemise ja ülekoormuse suhtes, mistõttu on vajalik soojuskaitse.
Kontaktor:

Kontaktorid on vastupidavamad elektrilistele hüppedele ja lühiajalistele ülekoormustele, kuna mehaanilised kontaktid taluvad looduslikult suuremaid hüppeid, kuid nad kalduvad kuluma ja võivad aja jooksul kaotada oma efektiivsuse.
Kontaktori eelis: Mehaanilised kontaktorid on vastupidavamad suurtele vooludele ja hüpetele, kuid SSR kaitsemehhanismid on efektiivsemad pikaajalises perspektiivis.

Hind SSR:

SSR releed on tavaliselt kallimad kui tavalised kontaktorid, kuna neil on keerukam pooljuhtide tehnoloogia ja need on pikema tööea jooksul.
Kontaktor:

Elektromehaanilised kontaktorid on odavamad, kuna nende tootmine on lihtsam, kuid need vajavad sageli täiendavat hooldust või asendamist pärast pikka kasutamist.
Kontaktori eelis: Kontaktorid on odavamad, kuid pikaajalised hoolduskulud võivad vähendada nende esialgse odavuse eeliseid.

See toode on märgistatud CE-märgisega, mis kinnitab vastavust kõikidele kehtivatele Euroopa Liidu direktiividele ja määrustele. CE-märgis ei ole pelgalt formaalsus – see on oluline kvaliteedi ja ohutuse näitaja, mis tagab, et toode on nõuetekohaselt hinnatud, testitud ja ohutult kasutatav kogu EL turul.

CE-sertifikaat tähendab, et toodet on hinnatud järgmiste põhikriteeriumide alusel:

Ohutusnõuded – tagab, et toode ei kujuta ohtu kasutajale ega keskkonnale
Elektromagnetiline ühilduvus (EMC) – seade ei häiri teiste seadmete tööd ja on vastupidav välistele häiretele
Keskkonnastandardid – vastab kehtivatele ökoloogilistele ja materjalikasutuse nõuetele
Töökindlus – toode sobib pikaajaliseks kasutamiseks vastavalt ettenähtud otstarbele

CE-märgis võimaldab:

toodet seaduslikult tarnida ja kasutada kõigis Euroopa Liidu riikides
tagada kõrge kvaliteedi ja ohutuse taseme
kasutada toodet nii koduses, ärilises kui ka tööstuslikus keskkonnas

CE-märgis on tootja vastutusdeklaratsioon, mis kinnitab, et toode vastab kõikidele kehtivatele standarditele ja EL õigusaktidele.

Mida see tähendab teile kui ostjale?

Ohutu kasutamine igapäevases tegevuses
Usaldusväärne töö ja väiksem rikete oht
Vastavus EL normidele ja nõuetele
Sobivus professionaalseteks lahendusteks
