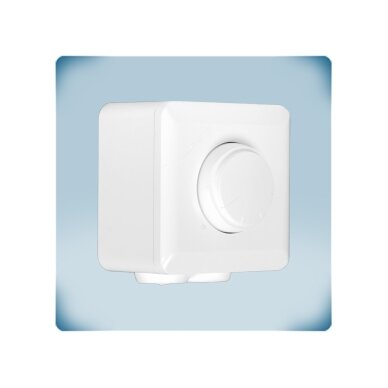

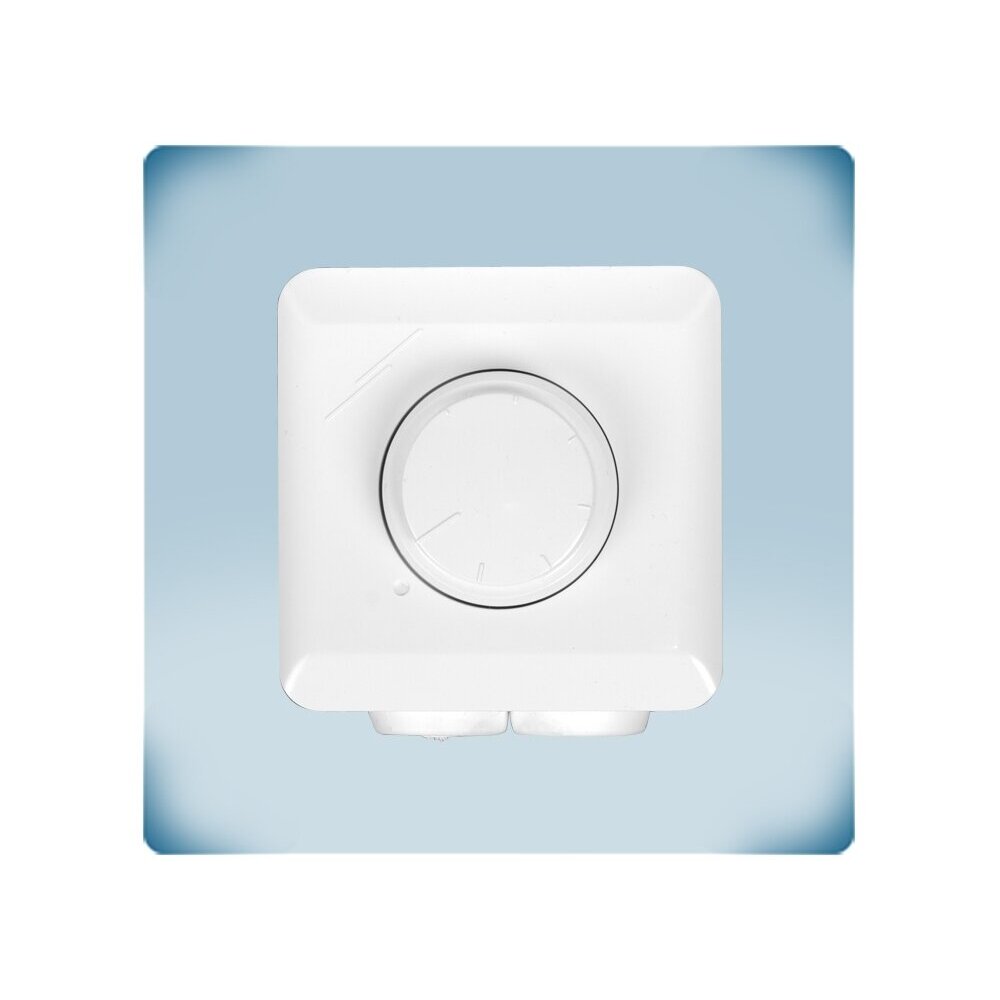

    Triaakjuhtimisega ventilaatori kiiruseregulaator | Modbus RTU | 2,5A | 230VAC | pinnapealne/süvistatav | Sentera Controls | SDX-1-25-DM

    Tootekood: SDX-1-25-DM
    Küsi
    Hind 80.84 € KM-ga
    ( 66.81 € KM-ta )
    126.12 € Säästa 45.28 €
    pakkumine kehtib kuni 2026-12-31
    Soovid teistsugust hinda? Paku oma!
  • Info

    Triaakjuhtimisega ventilaatori kiiruseregulaator | Modbus RTU | 2,5A | 230VAC | pinnapealne/süvistatav | Sentera Controls | SDX-1-25-DM

    SDX-1-25-DM – Sentera Controls elektrooniline kiiruseregulaator nupu ja Modbus RTU sidega ühefaasilistele pingejuhitavatele AC-ventilaatoritele kuni 2,5 A. Paigaldatakse pinnapealselt (IP54) või süvistatult (IP44) – nagu tavaline seinalüliti.

    Põhimõte:
    Nupp ruumis – inimesele, Modbus RTU – süsteemile. Kiirust saab seadistada käsitsi, Modbusi kaudu aga piire piirata, suunda muuta või käsijuhtimise täielikult välja lülitada.
    Kellele / milleks SDX-1-25-DM:
    See mudel on mõeldud keskmise võimsusega ventilaatoritele (kuni 2,5 A) – kanalventilaatoritele kontorites, klassiruumides, kaubanduspindadel või 2–3 väiksemale ventilaatorile koos.
    Mootori vool
    0,2–2,5 A
    Juhtimine
    Nupp / Modbus RTU
    Toide
    230 VAC ±10 %, 50–60 Hz
    Paigaldus
    Pinnapealne IP54 / süvistatav IP44

    Tööpõhimõte

    Regulaator paigaldatakse seinale või süvistatud karpi. Ühendatakse toide (L, N), mootor (U1, U2) ning vajaduse korral Modbus RTU liin (A, B).

    Reguleerimine – faasinurga põhine: muudetakse mootori toitepinge efektiivväärtust, seetõttu ei ole väljundpinge puhtalt siinuseline. Us – toitepinge (230 VAC).

    Kiirus seadistatakse integreeritud nupuga min. (20–70 % Us) ja maks. (75–100 % Us) piiri vahel. Modbus RTU kaudu saab muuta piire, pöörlemissuunda (min.→maks. või maks.→min.), käivitusrežiimi, nupu välja lülitada ja kiirust kaugjuhtida.

    Tulemus – ventilaator töötab just vajaliku kiirusega ja tarbib vähem elektrit kui pidevalt täiskiirusel töötades. Inseneri märkus: AC-asünkroonmootori pinge vähendamisel kasvavad libistus ja kaod rootoris, mistõttu sääst on väiksem kui EC-ventilaatori või sagedusmuunduriga. Kui kõige olulisem on energiatõhusus – valige EC-ventilaator; kui madalal kiirusel on vajalik täiesti vaikne töö – siinuselise väljundpingega trafo-regulaator.

    Kasu SDX-1-25-DM?
    Kompaktne seinaregulaator, mis on korraga nii mugav käsijuhtimisseade kui ka Modbusi seade – sobib sinna, kus ruumis on vaja nuppu, kuid BMS peab seadeid nägema ja piirama.

    Tehnilised andmed

    Toote tüüp Elektrooniline ventilaatori kiiruseregulaator nupu ja Modbus RTU-ga
    Tootja / kood Sentera Controls / SDX-1-25-DM
    Seeria SDX-1-DM (1,5 / 2,5 A)
    Toitepinge 230 VAC ±10 %, 50–60 Hz
    Mootori vool 0,2–2,5 A
    Väljundi maks. piir 75–100 % Us
    Väljundi min. piir 20–70 % Us
    Juhtimine Integreeritud nupp; Modbus RTU (nuppu saab välja lülitada)
    Pöörlemissuund Min.→maks. või maks.→min. (seadistatakse Modbus RTU kaudu)
    Käivitusrežiim Pehme või kiire
    Kaitse Ülekuumenemise eest
    Kaitseklass IP54 pinnapealne / IP44 süvistatav (EN 60529)
    Töökeskkond 0…+40 °C, 5–85 % rH kondenseerumiseta
    Klemmid Kruviklemmid, kuni 2,5 mm², samm 5 mm
    Kaal 0,16 kg (neto)
    Vastavus LVD (EN 60730-1), EMC 2014/30/EL (EN 61000-6-1, EN 61000-6-3, EN 61000-3-2), RoHS 2011/65/EL, WEEE 2012/19/EL

    Tootja dokumentatsioon

    ✔ Soovitab Elektrotechnikos sprendimai

    Tootja originaaldokumentatsioon – tehnilised andmed, ühendusskeemid ja paigaldusjuhised.

    Põhifunktsioonid

    • Nupp – lihtne kiiruse seadistamine otse ruumis.
    • Modbus RTU – kiirust, piire ja olekut juhitakse BMS-ist; käsijuhtimise saab välja lülitada.
    • Reguleeritavad piirid – min. piir tagab, et mootor alati käivitub; maks. piir piirab kiirust ja müra.
    • Valitav suund – nupp võib kiirust suurendada või vähendada – nagu objektil tavaks.
    • Pehme / kiire käivitus – sujuv või kindel mootori käivitumine.
    • Paigaldus – pinnapealne või süvistatud karpi.
    • SenteraWeb – Sentera internetimooduli kaudu saab regulaatori ühendada SenteraWebi pilve – kaugjuhtimine, jälgimine ja hoiatused interneti kaudu.

    Kus kasutatakse?

    • Kontorid, nõupidamisruumid, hotellitoad
    • Vannitoa ja köögi väljatõmme
    • Väikesed töökojad, panipaigad
    • BMS-iga objektid, kus ruumis on vaja käsijuhtimist
    • Vanade seinaregulaatorite asendamine

    Kasutamine vastavalt vajadusele

    Elektrikule.
    Paigaldatakse nagu tavaline seinalüliti – pinnapealselt või süvistatult.
    BMS integraatorile.
    Modbusi kaudu saab käsijuhtimist piirata või üle võtta ning olekut näha.
    Ruumi kasutajale.
    Lihtne nupp kiiruse seadistamiseks.

    Rakendusjuhend: kuidas kasutatakse praktikas

    SDX-1-25-DM tüüpilised rakendused:

    Objekt Mida ühendatakse Tulemus Paigaldaja märkus
    Kontor, nõupidamisruum Ventilaator → U1, U2 Kiiruse määrab ruumi kasutaja nupuga Seadistage min. piir nii, et mootor alati käivituks
    Hotell, BMS-iga büroohoone Modbus RTU → A, B BMS näeb olekut ja piirab seadeid igas ruumis Igal regulaatoril – eraldi aadress
    Tsentraliseeritud juhtimine Modbus RTU, nupp välja lülitatud Kiiruse määrab ainult BMS, kasutaja ei saa seda muuta Nupp lülitatakse välja Modbusi kaudu
    Väljatõmme vannitoas või köögis Kanal- või aksiaalventilaator → U1, U2 Vaikne töö madalal kiirusel, täiskiirus – kui vaja Kontrollige, kas mootor sobib pingega reguleerimiseks

    Kuidas valida regulaatori voolu

    Mootori(te) nimivool Soovitatav mudel
    kuni 1,5 A SDX-1-15-DM (1,5 A)
    1,5–2,5 A SDX-1-25-DM (2,5 A) ← see mudel
    Reegel: regulaatori maks. vool ≥ mootori nimivool (vt mootori andmesilti). Käivitusvool on tootja poolt juba arvesse võetud, täiendavat varu pole vaja. Mitme ventilaatori ühendamisel – sama tüüpi mootorid, liitke nende nimivoolud kokku. Suuremate voolude või 0-10 VDC automaatika jaoks valige EVS-1 seeria.
    Millal valida muu lahendus: on vaja juhtida anduriga (0-10 VDC) – EVS-1 seeria; Modbusi pole vaja – SDX-1-DT (nupp lülitiga); EC-ventilaatorile – EC-potentsiomeeter; kolmefaasilisele mootorile – kolmefaasiline trafo-regulaator.

    Plussid

    • Nupp ja Modbus RTU ühes
    • Käsijuhtimise saab Modbusi kaudu välja lülitada
    • Reguleeritavad piirid ja suund
    • Pinnapealne või süvistatav paigaldus
    • Ülekuumenemiskaitse
    • Kompaktne

    Miinused / piirangud

    • Väike võimsus – mootori vool kuni 2,5 A
    • Puudub analoogsisend 0-10 VDC
    • Puudub reguleerimata L1-väljund
    • Ainult ühefaasilistele pingejuhitavatele mootoritele; EC-ventilaatoritele ei sobi
    • Väljundpinge ei ole siinuseline – mõni mootor võib madalal kiirusel kuuldavalt undada

    Ohutus- ja paigaldusmärkused

    • Paigalduse ja ühendamise teeb kvalifitseeritud elektrik pärast toite väljalülitamist.
    • Paigaldage toode nii, et klemmid ja tihendid jääksid alla.
    • Kontrollige, kas mootor sobib pingega reguleerimiseks ja kas selle vool jääb vahemikku 0,2–2,5 A.
    • Mõeldud kasutamiseks ainult siseruumides (0…+40 °C).

    Kiire valikujuhend

    2,5 A
    230 VAC
    Nupp
    Modbus RTU
    IP54 / IP44
    Sobib, kui on vaja:
    • ruumis on vaja nuppu;
    • BMS peab nägema või piirama seadeid;
    • ventilaatori vool – kuni 2,5 A.
    Kontrollige enne kasutamist:
    • mootori voolu ja kas seda saab pingega reguleerida;
    • paigaldusviisi (pinnapealne või süvistatav);
    • kas on vaja Modbusi – kui ei, piisab SDX-1-DT-st.
    Oluline meeldetuletus: SDX-1-25-DM ei juhi EC-ventilaatoreid ega kolmefaasilisi mootoreid.

    KKK

    Kas seda saab kasutada ilma Modbusita?
    Jah, nupp töötab ka ilma Modbusi liini ühendamata.
    Kas nuppu saab välja lülitada?
    Jah, Modbus RTU kaudu – siis määrab kiiruse ainult BMS.
    Kas pöörlemissuunda saab muuta?
    Jah, Modbusi kaudu valitakse min.→maks. või maks.→min.
    Milline on kaitseklass?
    Pinnapealselt – IP54, süvistatult – IP44.
    Kas sobib EC-ventilaatoritele?
    Ei, ainult ühefaasilistele pingejuhitavatele AC-mootoritele.

    Triaakjuhtimisega ventilaatori kiiruseregulaator | Modbus RTU | 2,5A | 230VAC | pinnapealne/süvistatav | Sentera Controls | SDX-1-25-DM

    Sentera SDX-1-25-DM – seinale paigaldatav ventilaatori kiiruseregulaator nupu ja Modbus RTU-ga, 0,2–2,5 A, 230 VAC, pinnapealne IP54 või süvistatav IP44 – ruumidesse, kus on vaja nii käsi- kui ka tsentraalset juhtimist.

    Illustratiivne pilt võib olla loodud tehisintellekti abil. Toote välimus võib kujutatud tootest veidi erineda. Lähtuge tehnilisest spetsifikatsioonist.
