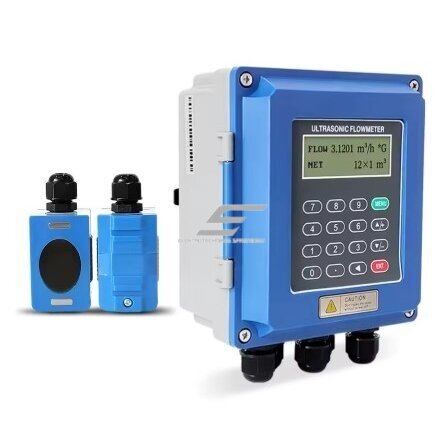

  •   Ultraheli vedeliku voolumõõtur | andur | DN80-700mm | -30~70℃ | 230VAC/24VDC | RS485/4-20mA | Modbus RTU
      Ultraheli vedeliku voolumõõtur | andur | DN80-700mm | -30~70℃ | 230VAC/24VDC | RS485/4-20mA | Modbus RTU 1

    Ultraheli vedeliku voolumõõtur | andur | DN80-700mm | -30~70℃ | 230VAC/24VDC | RS485/4-20mA | Modbus RTU

    Tootekood: ELDN80-700
    Küsi
    Hind 485.67 € KM-ga
    ( 401.38 € KM-ta )
    Soovid teistsugust hinda? Paku oma!

    See on täiustatud ultrahelivoolumõõtur, mis on mõeldud vedelike täpseks voolumõõtmiseks torustikes ilma nende terviklikkust rikkumata. Kasutades ultrahelilainete levikukiiruste erinevuse põhimõtet, tagab see mõõtur suure täpsuse, töökindluse ja lihtsa paigalduse. Sobib erinevat tüüpi torudele – terasest kuni plastini – ning toetab RS485 ja 4–20 mA väljundsignaale, võimaldades lihtsat integreerimist automaatika- ja andmekogumissüsteemidesse.

  • Info

    Tehnilised andmed:

    Mõõtmistäpsus: ±1,5%
    Korduvus: ±0,2%
    Voolu mõõtevahemik:
    • DN80–DN700 torud
    • Voolukiirus: 0,3–4 m/s (DN200 ja väiksemad), 0,3–6 m/s (üle DN200)

    Mõõtmispõhimõte: Ultraheli levikuaja erinevuse meetod, topeltprotsessorid, 4-baidine ujukomaarvutus
    Mõõtmistsükkel: 500 ms (2 korda sekundis)
    Toide: 220 VAC või 24 VDC (isoleeritud)
    Energiatarve: ~50 mA (ilma klaviatuuri ja helisignaalita)
    Ekraan: 2 rida, igaüks 10 tähemärki taustvalgustusega
    Signaalisisendid:
    • 3 kanalit 4–20 mA analoogsisendit
    • 2 kanalit kolme juhtmega takisti sisendit

    Signaaliväljundid:
    • 1 RS485 väljund
    • 1 analoogväljund 4–20 mA või 0–20 mA (aktiivne või passiivne)
    • Toetab HART või OCT protokolle

    Protokoll: Modbus RTU
    Andur: Välispidine klambriga tüüp, ei kahjusta toru
    Vedeliku temperatuur: -30 °C kuni +70 °C
    Toru tüübid: Teras, roostevaba teras, malm, süsinikteras, PVC, klaas
    Mälu:
    • Salvestab andmeid kuni 512 päeva
    • Statistika salvestus 128 kuu kohta
    • Automaatne viimase 30 käivituse salvestus

    Funktsioonid:

    Täpsed ja mitteinvasiivsed vedeliku voolumõõtmised
    Andmete salvestus ja analüüs Modbus RTU kaudu
    Kahekeelne ekraan taustvalgustusega
    Lihtne seadistamine toru ja keskkonna parameetrite sisestamisega
    Võimalik integreerida suuremasse automatiseerimissüsteemi
    Toetab mitut kanalit

    Kasutusvaldkonnad:

    Tööstusprotsesside juhtimine
    Hoone tehnosüsteemid (küte, jahutus, veevarustus)
    Veemajanduse ja keskkonnakaitse projektid
    Energeetikasektor
    Laboratoorsed uuringud ja teaduslikud katsed

    Plussid:

    Mitteinvasiivne paigaldus – torude puurimine või lõikamine pole vajalik
    Lai ühilduvus torumaterjalide ja vedelikega
    Usaldusväärsed RS485 ja 4–20 mA väljundid SCADA, PLC jms jaoks
    Automaatne mälu – pikaajaline andmeanalüüs
    Sobib nii kuumadele kui külmadele vedelikele

    Miinused:

    Nõuab täpset paigaldust ja toruandmete sisestust
    Ainult vedelike voolule – ei sobi gaasidele
    Väline andur võib olla tundlik vibratsioonidele või temperatuurimuutustele

    Illustratiivne pilt võib olla loodud tehisintellekti abil. Toote välimus võib kujutatud tootest veidi erineda. Lähtuge tehnilisest spetsifikatsioonist.
