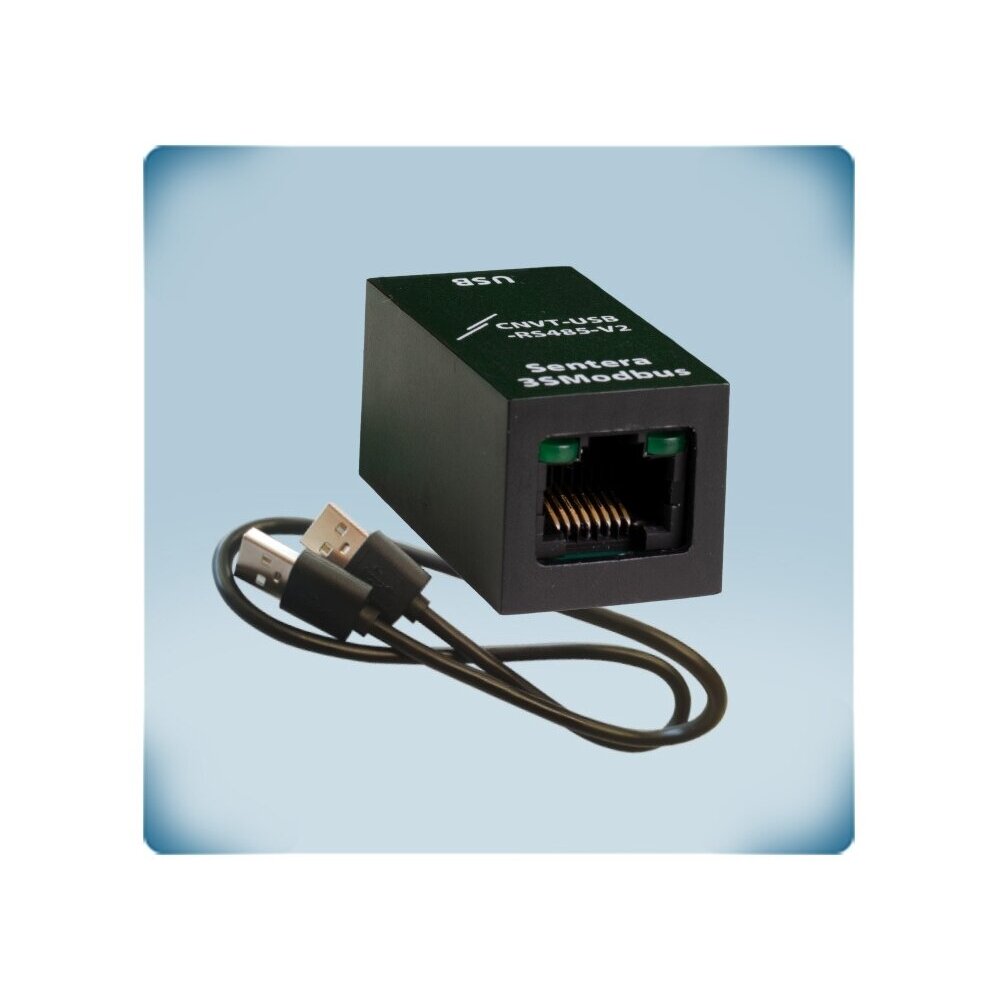

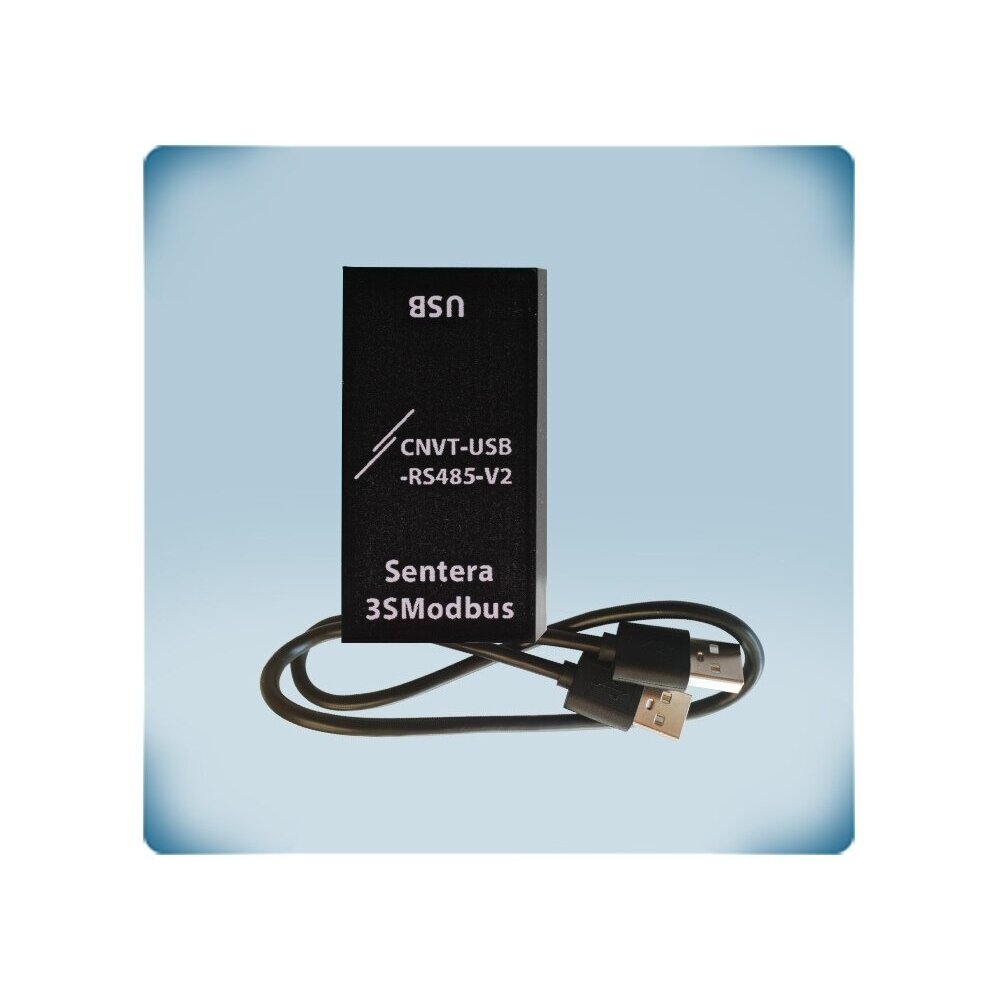

    USB–Modbus RTU (RS485) muunduri komplekt kaablitega | USB 2.0 | RJ45 | 5VDC USB kaudu | IP30 | Sentera Controls | CNVT-USB-RS485-SET

    Tootekood: CNVT-USB-RS485-SET
    Küsi
    Hind 53.25 € KM-ga
    ( 44.01 € KM-ta )
    83.08 € Säästa 29.83 €
    pakkumine kehtib kuni 2026-12-31
    Soovid teistsugust hinda? Paku oma!
  • Info

    USB–Modbus RTU (RS485) muunduri komplekt kaablitega | USB 2.0 | RJ45 | 5VDC USB kaudu | IP30 | Sentera Controls | CNVT-USB-RS485-SET

    CNVT-USB-RS485-SET – Sentera Controls USB–Modbus RTU (RS485) muundur kõigi vajalike ühenduskaablitega. Arvutis töötab see tavalise Windowsi COM-pordina, mistõttu saab Sentera regulaatoreid, andureid ja mooduleid jälgida ning konfigureerida otse sülearvutist.

    Põhimõte:
    See on hooldustööriist paigaldaja kotti: saabusite objektile, ühendasite muunduri USB-sse, RJ45 kaabliga ühendusite Modbus liinile – ja näete seadme kõiki registreid. Komplektis on juba mõlemad UTP kaablid ja USB pikendus, nii et midagi lisaks otsida pole vaja.
    Liides
    USB 2.0 (A-tüüp) → RS485
    Protokoll
    Modbus RTU, 4 800–230 400 b/s
    Toide
    5 VDC USB-st, kuni 20 mA
    Komplekt
    Muundur + USB pikendus + 2 UTP-kaablit

    Tööpõhimõte

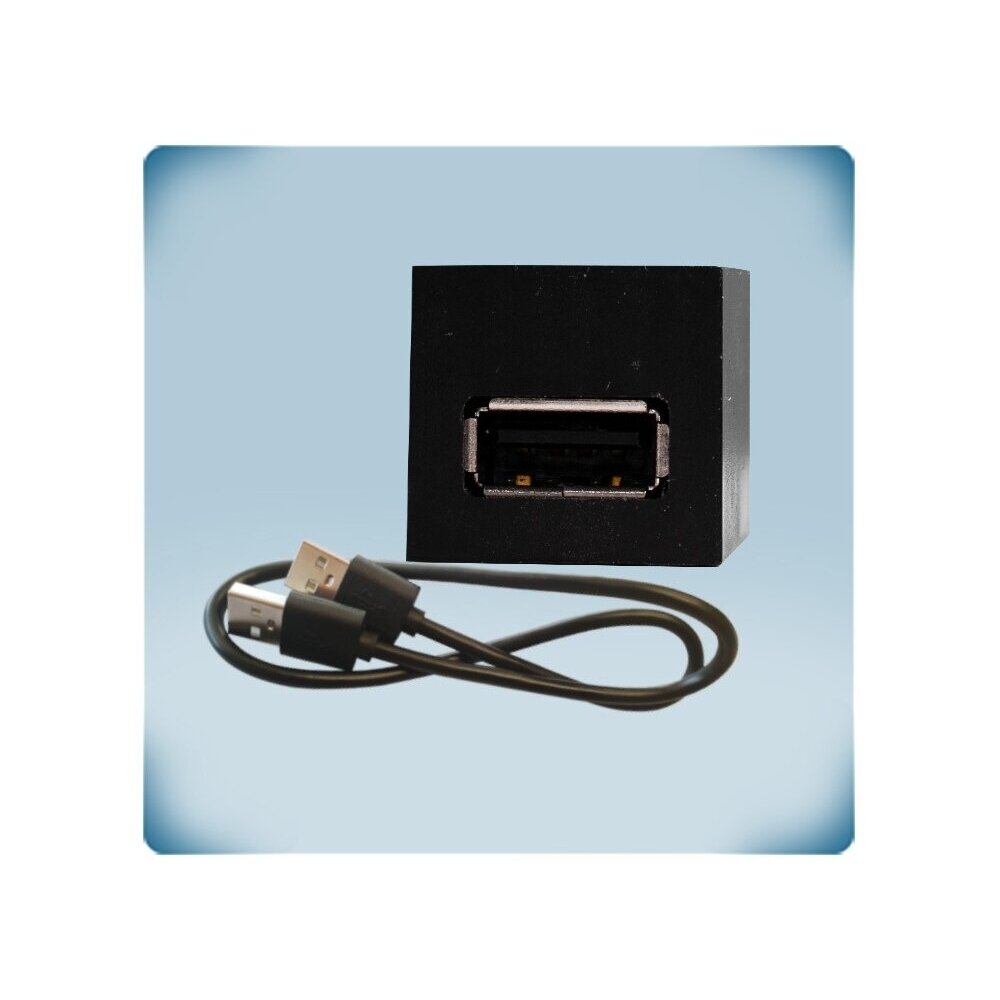

    Muundur ühendatakse arvuti USB-porti (komplektis on 0,5 m USB pikendus) ja süsteemis paigaldub see tavalise Windowsi COM-pordina. RJ45 pesa ühendatakse Sentera seadme või Modbus RTU (RS485) liiniga: RJ45–RJ45 kaabliga -M ja -H tüüpi pesaga toodete külge, RJ45–juhtmeotstega kaabliga klemmide A ja /B külge. Pesas kasutatakse ainult kontakte 3–4 (A) ja 5–6 (/B), kontaktid 1, 2, 7 ja 8 on ühendamata, mistõttu muundur ühendatud seadet ei toida – ise saab ta toite USB-st (5 VDC, kuni 20 mA).

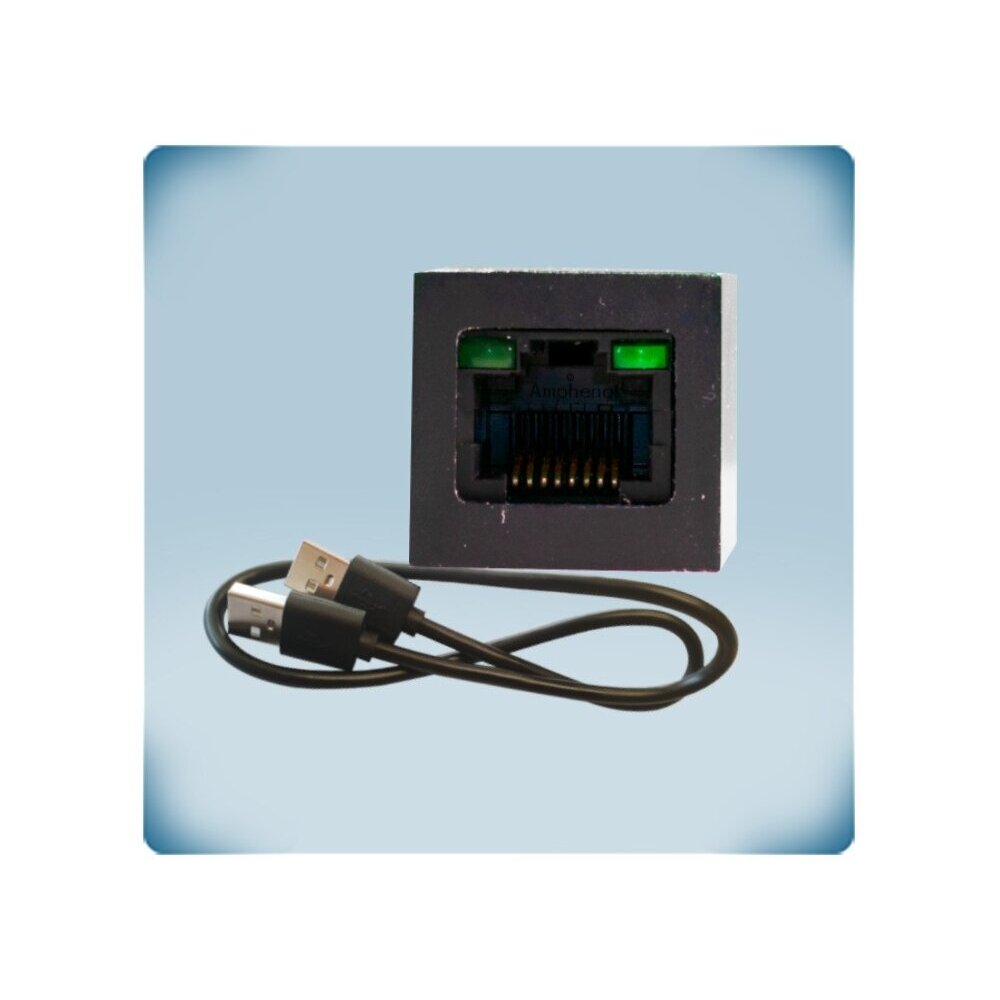

    Side: 2-juhtmeline RS485 magistraal kuni 256 sõlmeni, kiirus 4 800–230 400 b/s, paarsus none / even / odd, 7 või 8 andmebitti, 256 B sisend- ja väljundpuhvrid. Kaks rohelist LED-i näitavad saatmist (TX) ja vastuvõttu (RX).

    Tulemus – 3SModbusis või muus Modbus-programmis on seadme registrid nähtavad ja muudetavad ning RS485 poole kaitse (±16 kV ESD HBM-i järgi; ±8 kV kontakt- / ±30 kV õhulahendus IEC 61000-4-2 järgi; ±4 kV EFT IEC 61000-4-4 järgi; ±2,5 kV 1,2/50 µs liigpinge IEC 61000-4-5 järgi) võimaldab ohutumalt ühenduda objekti juba töötavate liinidega.

    Kasu CNVT-USB-RS485-SET?
    Üks odav tööriist võimaldab käivitada, kontrollida ja ümber konfigureerida mis tahes Sentera Modbus RTU seadme kohapeal – ilma BMS-ita ja ilma lisatoiteta.

    Tehnilised andmed

    Toote tüüp USB–Modbus RTU (RS485) muundur kaablitega (komplekt)
    Tootja / kood Sentera Controls / CNVT-USB-RS485-SET
    Toide 5 VDC USB-pistiku kaudu, Imax 20 mA
    USB USB 2.0, A-tüüp
    RS485 ühendus RJ45: 3–4 – A, 5–6 – /B; 1, 2, 7, 8 – ei ole ühendatud
    Magistraal 2-juhtmeline RS485, kuni 256 sõlme
    Kiirus 4 800–230 400 b/s
    Pariteet / andmebitid none, even, odd / 7 või 8
    Puhvrid 256 B sisendit, 256 B väljundit
    RS485 kaitse ±16 kV ESD (HBM); ±8 kV kontakt, ±30 kV õhk (IEC 61000-4-2); ±4 kV EFT (IEC 61000-4-4); ±2,5 kV 1,2/50 µs (IEC 61000-4-5)
    Indikatsioon Roheline LED1 – saatmine (TX), roheline LED2 – vastuvõtt (RX)
    Operatsioonisüsteem Paigaldatakse tavalise Windowsi COM-pordina
    Komplekt muundur, USB-A kaabel pesaga (0,5 m), UTP kaabel RJ45 pistikutega mõlemas otsas (U502GYXXXRJ8RJ8) ja UTP kaabel RJ45 pistikuga ühes otsas ning juhtmeotstega teises (U502GYXXXRJ8W05)
    Mõõtmed 22,5 × 21 × 42,5 mm
    Kaitseklass IP30 (EN 60529)
    Töökeskkond -10…+60 °C, 5–85 % rH
    Kaal 50 g neto (komplekt)
    Vastavus LVD 2014/35/EL, WEEE 2012/19/EL, RoHS 2011/65/EL

    Tootja dokumentatsioon

    ✔ Soovitab Elektrotechnikos sprendimai

    Tootja originaaldokumentatsioon – tehnilised andmed, ühendusskeemid ja paigaldusjuhised.

    Põhifunktsioonid

    • Virtuaalne COM-port – arvuti näeb muundurit tavalise jadaportina – sobib 3SModbus ja teiste Modbus programmidega.
    • Toide USB-st – lisatoiteallikat pole vaja.
    • Lai kiiruse ja formaadi valik – 4 800–230 400 b/s, none / even / odd paarsus, 7 / 8 bitti – suhtleb ka mitte-Sentera Modbus-seadmetega.
    • TX / RX LED – kohe on näha, kas seadmega toimub andmevahetus.
    • RJ45 pesa – ühendatakse sama UTP kaabliga nagu Sentera PoM seadmed.
    • Liinikaitse – ESD- ja ülepingekaitse RS485 poolel.
    • Täielik kaablikomplekt – RJ45–RJ45 kaabel -M ja -H tüüpi toodetele, RJ45–juhtmeotstega kaabel klemmidega -F, -G ja -H tüüpi toodetele, pluss USB pikendus 0,5 m.

    Kus kasutatakse?

    • Sentera regulaatorite, andurite ja moodulite käivitus ja häälestus
    • Modbus aadressi, kiiruse ja pariteedi seadistamine enne BMS-iga ühendamist
    • Rikete otsing Modbus RTU liinis
    • Tarkvara uuendamine ja registrite lugemine 3SModbus kaudu
    • Laboratoorium, koolitus, kilpide tootmine
    • Paljude Sentera seadmete adresseerimine enne objektil käivitamist
    • Töötava BMS-liini kontroll ja aadressikonfliktide otsing

    Kasutamine vastavalt vajadusele

    Ventilatsiooniseadmete käivitus- ja häälestusinsenerile.
    Ühes komplektis on kaablid nii RJ45-pesaga kui ka klemmidega Sentera seadmetele – objektil ei pea midagi otsima.
    Automaatikakilpide valmistajale.
    Töökojas adresseerib ja kontrollib Sentera seadmed ette enne kilbi väljaviimist.
    Koolituskeskusele ja laboratooriumile.
    Valmis komplekt töökohale: muundur, USB-pikendus ja mõlemat tüüpi UTP-kaablid.

    Praktiline kasutus

    Kui käivitatavas ventilatsiooniseadmes on nii RJ45 pesaga -M tüüpi Sentera andur kui ka klemmidega -G tüüpi seade, siis ühendate CNVT-USB-RS485-SET abil mõlemad komplekti kaablitega ja määrate programmis 3SModbus juba enne BMS-iga ühendamist neile erinevad Modbus-aadressid ning ühesuguse kiiruse vahemikus 4 800–230 400 b/s.

    Rakendusjuhend: kuidas kasutatakse praktikas

    CNVT-USB-RS485-SET ühendatakse alati arvuti ja Modbus RTU seadme vahele – erineb vaid see, millega ühendute:

    Objekt Mida ühendatakse Tulemus Paigaldaja märkus
    Sentera seade RJ45 pesaga (-M, -H tüübid) UTP kaabel RJ45–RJ45 → muunduri RJ45 Seade on 3SModbus programmis nähtav, parameetreid saab muuta Seade vajab eraldi toidet – muundur ei toida seda RJ45 kaudu
    Seade klemmidega A, /B (-F, -G, -H tüübid) UTP kaabel RJ45–juhtmeotsad → klemmid A ja /B Side ilma RJ45 pesata seadmes Kontrollige A ja /B polaarsust – vahetamisel sidet ei ole
    Töötav BMS Modbus liin Muundur ühendatakse liinile A, /B Liini seadmeid on võimalik jälgida, otsida aadressikonflikte Arvuti ei tohi päringuid saata koos BMS-i peakontrolleriga
    Jaotuskilpide tootmine / katsestend Muundur + PoM-toitega seade Seadmed aadresseeritakse ja kontrollitakse eelnevalt töökojas Andke igale seadmele unikaalne Modbus aadress

    Kuidas valida USB–Modbus muundurit

    Komplekt Soovitatav mudel
    Ainult muundur – UTP kaablid on juba olemas CNVT-USB-RS485-V2 (muundur)
    Muundur + USB pikendus 0,5 m + 2 UTP-kaablit (RJ45–RJ45 ja RJ45–juhtmed) CNVT-USB-RS485-SET (komplekt) ← see mudel
    Reegel: kui teil pole UTP kaableid või töötate erinevat tüüpi (RJ45 ja klemmidega) Sentera seadmetega – valige CNVT-USB-RS485-SET; kui valmistate kaablid ise – piisab CNVT-USB-RS485-V2.
    Millal valida muu lahendus: pidevaks kaugseireks interneti kaudu arvuti asemel – Sentera internetimoodulid DIG-M-2, SIG-M-2, DIGWM või SIGWM (SenteraWeb).

    Plussid

    • Toide USB-st
    • Windows COM-port – ühilduv tavaliste Modbus programmidega
    • Lai kiiruse ja pariteedi valik
    • TX / RX indikatsioon
    • RS485 kaitse ESD ja liigpingete vastu
    • Väike ja kerge
    • Kõik kaablid komplektis

    Miinused / piirangud

    • RJ45 kaudu ühendatud seadet ei toideta – see vajab oma toidet
    • Andmelehel galvaanilist isolatsiooni ei ole märgitud
    • IP30 – ainult siseruumidesse ja arvutiga tööks
    • Mõeldud seadistamiseks ja diagnostikaks; püsivaks kaugjälgimiseks – DIG-M-2 või DIGWM internetimoodul

    Ohutus- ja paigaldusmärkused

    • Töötavale seadmele ühendamisel järgige objekti elektriohutusnõudeid; klemmide külge ühendab kvalifitseeritud spetsialist.
    • RJ45–juhtmete kaabli ühendamisel kontrollige A ja /B polaarsust.
    • Kasutage keskkonnas -10…+60 °C ja 5–85 % rH.
    • Ühes Modbus segmendis ei tohi korraga olla kahte peaseadet (master).

    Kiire valikujuhend

    USB 2.0
    Modbus RTU
    RS485
    RJ45
    IP30
    Kaablitega komplekt
    Sobib, kui on vaja:
    • käivitada ja häälestada Sentera Modbus RTU seadmeid arvutist;
    • seada Modbus aadress ja sideparameetrid;
    • diagnoosida RS485 liini sideprobleeme.
    Kontrollige enne kasutamist:
    • kas seadmel on RJ45 pesa või klemmid A, /B – sellest sõltub kaabel;
    • kas seadmel on oma toide;
    • kas arvutis on Windows ja vaba USB-A port.
    Oluline meeldetuletus: CNVT-USB-RS485-SET on konfigureerimis- ja diagnostikavahend – pideva kaugseire jaoks kasutage Sentera internetimoodulit.

    KKK

    Kas muundur toidab ühendatud seadet?
    Ei, RJ45 kontaktid 1, 2, 7 ja 8 on ühendamata, seetõttu vajab seade oma toidet.
    Millist programmi kasutada?
    Sobib Sentera 3SModbus või mis tahes Modbus RTU programm, mis töötab Windowsi COM-pordi kaudu.
    Mitu seadet on ühel liinil nähtav?
    RS485 magistraal toetab kuni 256 sõlme ja igal seadmel peab olema unikaalne Modbus-aadress.
    Millised kaablid on komplektis?
    Komplektis on 0,5 m USB-pikendus, UTP-kaabel RJ45-ga mõlemas otsas ja UTP-kaabel RJ45-ga ühes otsas ning juhtmeotsad teises.
    Mille poolest erinevad V2 ja SET?
    Muundur on sama, kuid SET-komplektis on lisaks USB pikendus ja kaks UTP kaablit.
    Milliseid sideparameetreid saab seadistada?
    Kiirus valitakse vahemikus 4 800–230 400 b/s, paarsus none, even või odd, andmebitid – 7 või 8.

    USB–Modbus RTU (RS485) muunduri komplekt kaablitega | USB 2.0 | RJ45 | 5VDC USB kaudu | IP30 | Sentera Controls | CNVT-USB-RS485-SET

    Sentera CNVT-USB-RS485-SET – USB–Modbus RTU (RS485) muundur kaablitega Sentera seadmete konfigureerimiseks ja diagnostikaks: Windowsi COM-port, 4 800–230 400 b/s, RJ45, toide USB-st, IP30.
