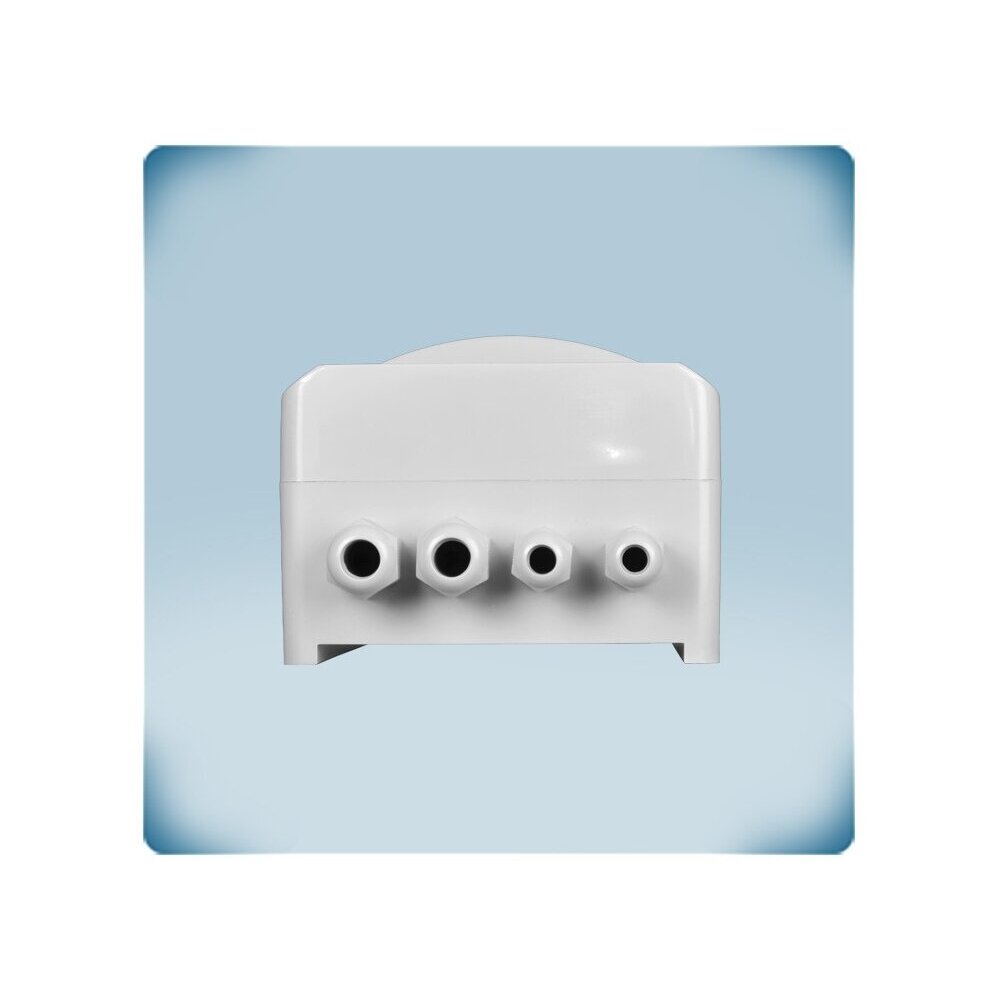

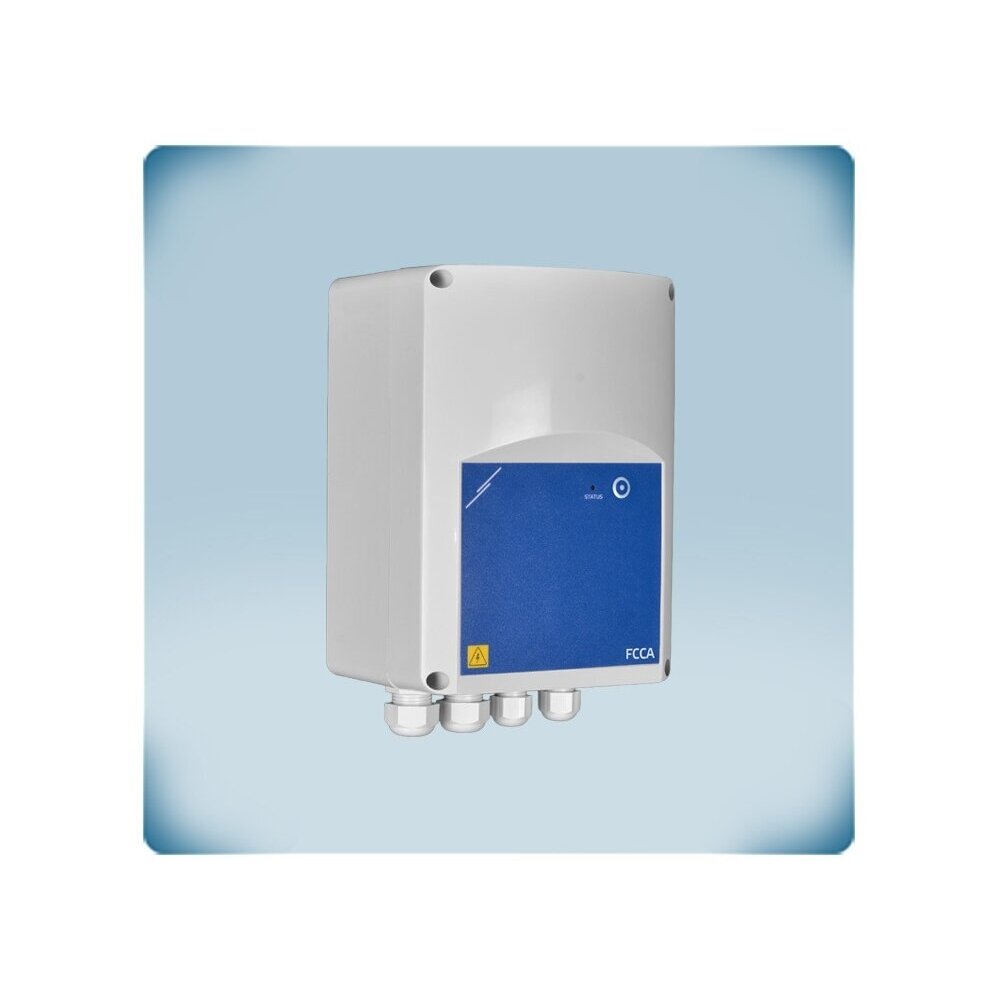

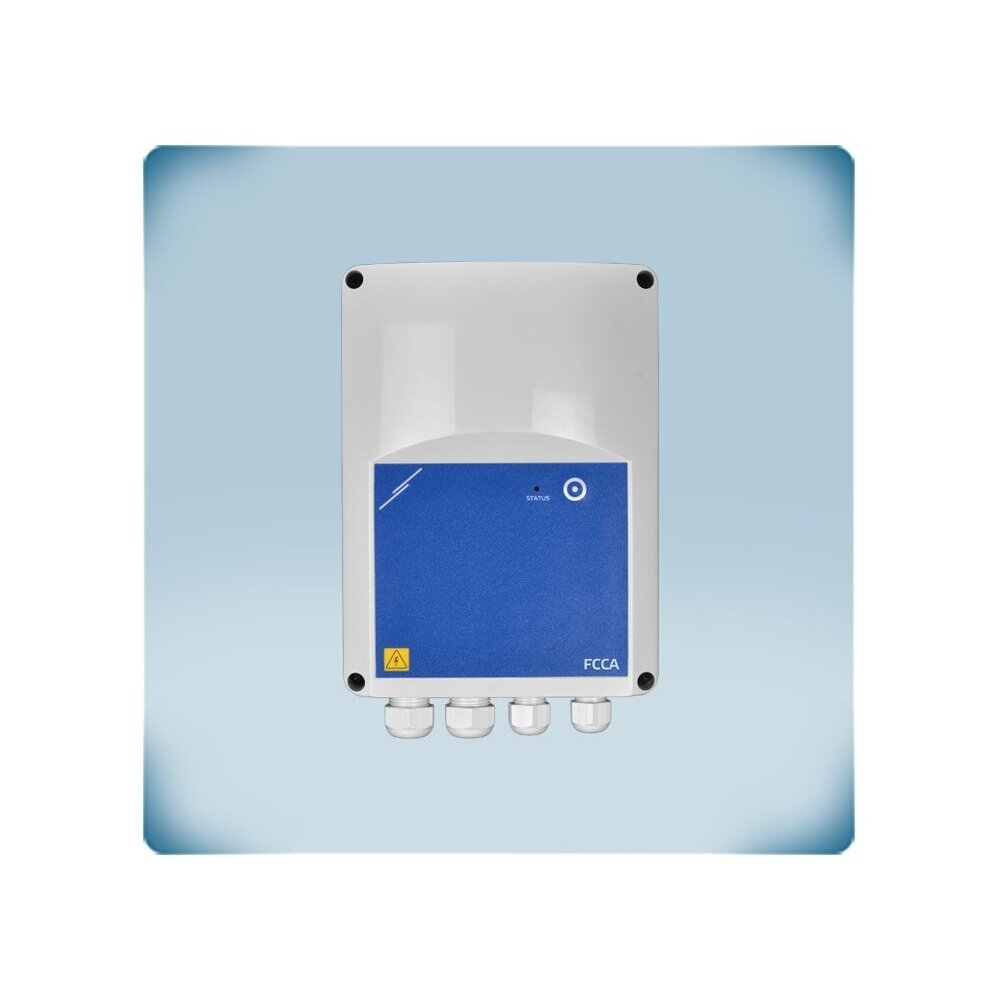

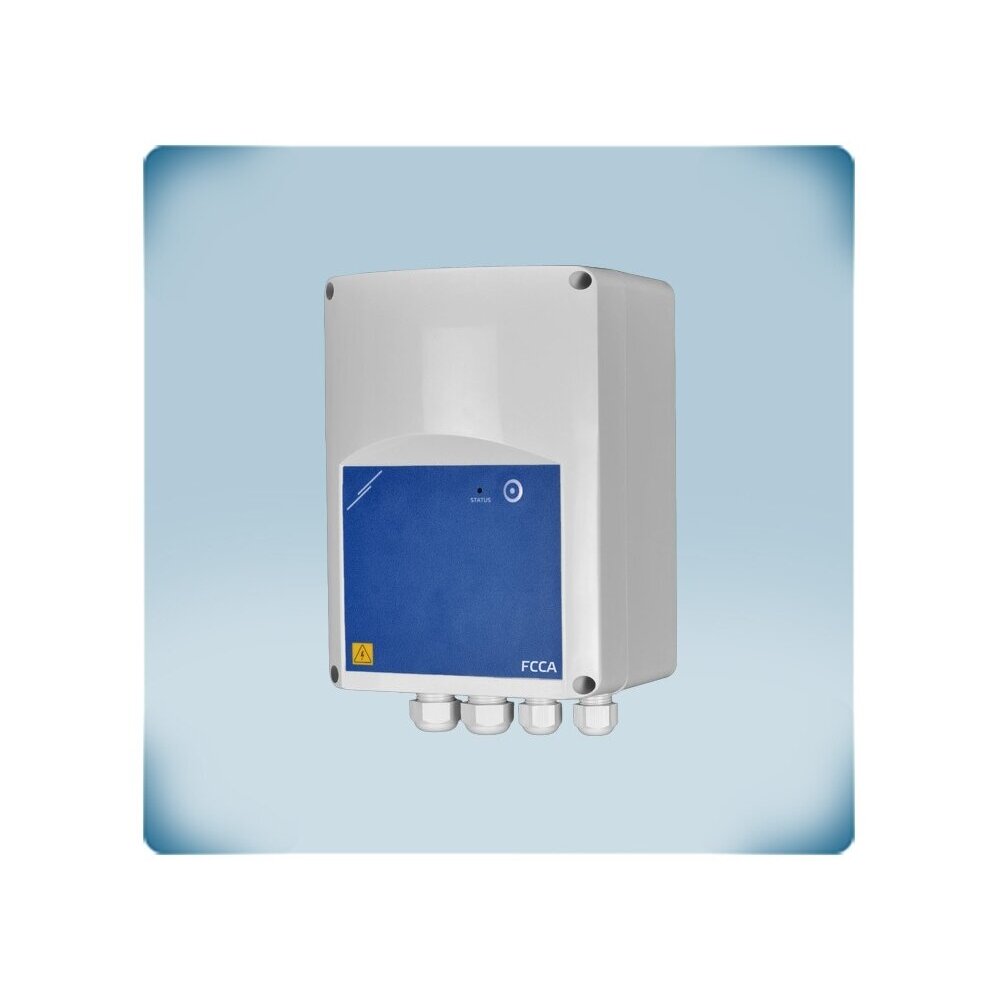

    Vabajahutuse kontroller | 2×PT500 sisendid | 0-10VDC/4-20mA/PWM | relee 2A | Modbus RTU | 85-264VAC | IP54 | Sentera Controls | FCCA8-DM

    Tootekood: FCCA8-DM
    Küsi
    Hind 318.53 € KM-ga
    ( 263.25 € KM-ta )
    496.91 € Säästa 178.38 €
    pakkumine kehtib kuni 2026-12-31
    Soovid teistsugust hinda? Paku oma!
  • Info

    Vabajahutuse kontroller | 2×PT500 sisendid | 0-10VDC/4-20mA/PWM | relee 2A | Modbus RTU | 85-264VAC | IP54 | Sentera Controls | FCCA8-DM

    FCCA8-DM – Sentera Controls vabajahutuse (free cooling) kontroller: kahe PT500 anduri (õues ja siseruumis) järgi lülitab see sisse ventilaatori ja avab siibri, kui välisõhk on ruumiõhust jahedam, ning jahutab nii ruumi ilma kliimaseadmeta. Analoogväljund juhib ventilaatori kiirust, relee – siiberit. Toide 85–264 VAC.

    Põhimõte:
    Jahe välisõhk on tasuta jahutusallikas. Kontroller võrdleb ise ruumi- ja välistemperatuure ning kasutab välisõhku ainult siis, kui see on mõttekas, – vähem kliimaseadme töötunde ja elektritarbimist.
    Sisendid
    2 × PT500 (õues / siseruumis)
    Ventilaatori väljund
    0-10 / 2-10 / 0-5 VDC, 0-20 / 4-20 mA, PWM
    Relee
    2 A, siiber
    Toide / kaitse
    85–264 VAC, IP54

    Tööpõhimõte

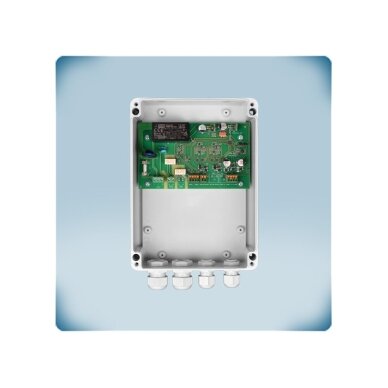

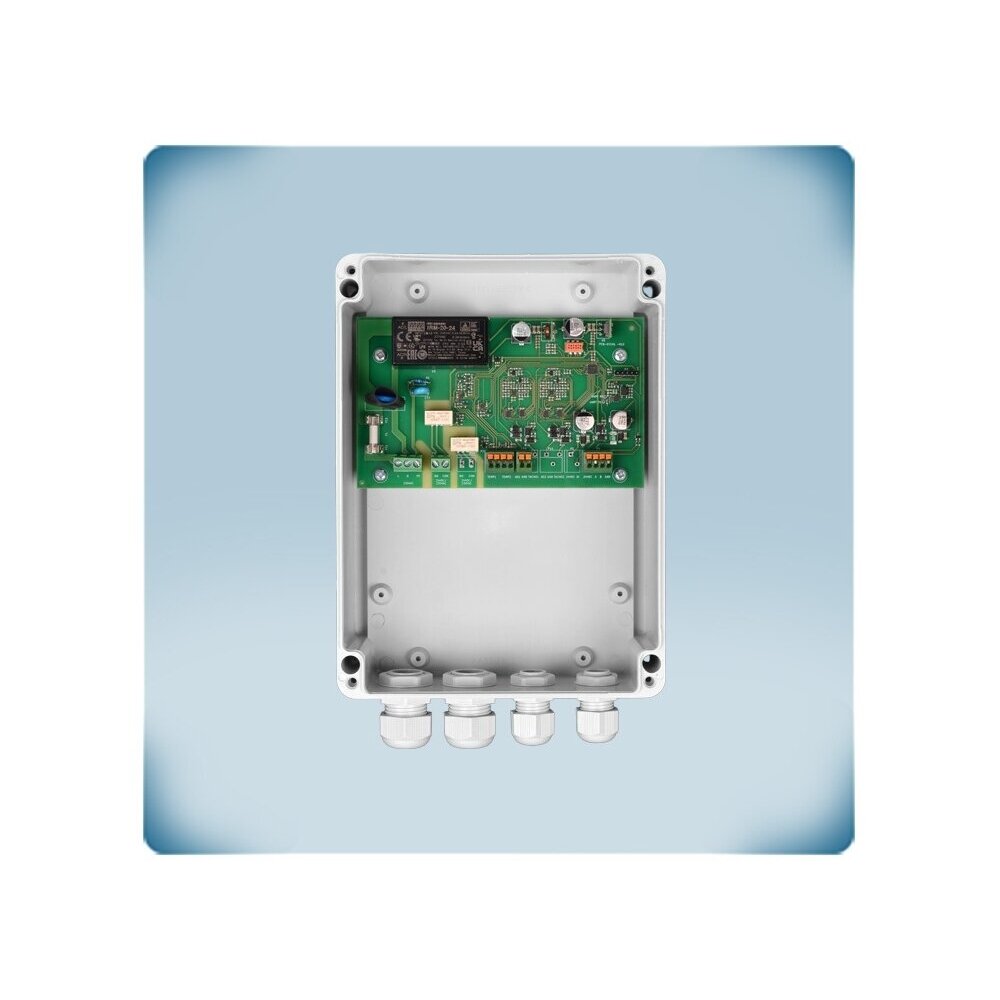

    Kontroller kinnitatakse seinale ja selle toide on 85–264 VAC (L, N, PE). Ühendatakse kaks PT500 andurit (TEMP1 – õues, TEMP2 – ruumis), ventilaatori juhtsignaal (AO1, GND), relee õhusiibrile (NO, COM) ja vajaduse korral Modbus RTU (A, B); 24 VDC / 500 mA väljund võib toita välist seadet.

    Vabajahutus käivitub, kui ruumis on seadistusest rohkem kui 1 °C soojem, ruumi ja välisõhu vahe ületab seadistatud väärtuse (HR62) ja õues on üle +5 °C; peatub, kui ruum jahtub seadistusest 1 °C madalamale, vahe väheneb 1 °C-ni või õues langeb temperatuur alla +4 °C. Relee avab siibri enne ventilaatori käivitamist ja sulgeb selle pärast seiskumist; ventilaator töötab muutuva või fikseeritud kiirusega, nupuga lülitatakse sisse Boost ning väljundi tüüp (0-10, 2-10, 0-5 VDC, 0-20, 4-20 mA või PWM) valitakse Modbusi kaudu.

    Tulemus – ruumi jahutatakse tasuta välisõhuga, kui see on võimalik, ning konditsioneerid töötavad vähem. Rikke korral langeb väljund 0 %-ni ja relee lülitatakse välja, pärast taastumist – 20 s viivitus, rohkem kui 10 häiret – blokeering kuni toite ümberlülitamiseni; olek on näha RGB LED-il.

    Kasu FCCA8-DM?
    Valmis vabajahutuse algoritm siibri juhtimisega, Boost nupuga ja Modbus RTU ühes IP54 korpuses – PLC-d pole vaja programmeerida.

    Tehnilised andmed

    Toote tüüp Vabajahutuse kontroller
    Tootja / kood Sentera Controls / FCCA8-DM
    Otstarve Ventilaatori ja siibri juhtimine vabajahutuseks välisõhuga
    Temperatuurisisendid 2 × PT500: TEMP1 – õues, TEMP2 – siseruumis (andurid tellitakse eraldi)
    Analoogväljund AO1 0-10 VDC (vaikimisi), 2-10, 0-5 VDC (RL ≥ 1 kΩ); 0-20, 4-20 mA (RL ≤ 500 Ω); PWM 1 kHz push-pull 12 VDC või avatud kollektor (≤ 12 VDC)
    Releeväljund NO / COM, 2 A (aktiivkoormus); õhusiiber
    Toiteväljund 24 VDC, 500 mA välisseadmele
    Toitepinge 85–264 VAC, 50–60 Hz (L, N, PE)
    Režiimid Muutuv / fikseeritud kiirus, Boost, Override
    Kohapealne juhtimine Boost-nupp, RGB oleku-LED
    Side Modbus RTU (RS485), A, B; Cat5 / EIB kaabel; SenteraWeb Sentera internetimooduli kaudu
    Korpus ABS-plast, hall (RAL 7035)
    Kaitseklass IP54
    Töötingimused -10…+60 °C, 15–90 % rH, kondenseerumiseta
    Hoiutingimused 0…+20 °C, 15–80 % rH
    Kaal 0,93 kg (neto)
    Vastavus LVD 2014/35/EL, EMC 2014/30/EL, WEEE 2012/19/EL, RoHS (EL) 2015/863

    Põhifunktsioonid

    • Vabajahutuse loogika – käivitamine ja peatamine ruumi seadeväärtuse, ruumi- ja välistemperatuuri vahe ning välistemperatuuri järgi.
    • Siibri juhtimine – relee avab siibri enne ventilaatori käivitamist.
    • Boost – nupuga või Modbusi kaudu – ajutiselt suurendatud kiirus seatava ajaga.
    • Universaalne analoogväljund – sobib EC-mootoritele ja AC-ventilaatorite kiiruseregulaatoritele analoogsisendiga.
    • Override Modbusi kaudu – kiirust saab BMS-ist seada sõltumata automaatikaloogikast.
    • Häirete haldus – rikke korral väljundid lülitatakse välja, kordumisel – blokeering.
    • 24 VDC väljund – kuni 500 mA välisseadme toitmiseks.
    • SenteraWeb – Sentera internetimooduli kaudu – kaugseire ja seaded.

    Kus kasutatakse?

    • Serveri- ja telekommunikatsiooniruumid
    • Tehnoruumid soojust eraldava seadmestikuga
    • Laod ja tootmisruumid
    • Kontorid ja kaubandusruumid üleminekuperioodil
    • Hooned, kus soovitakse vähendada konditsioneerimise tööaega
    • Jaotusseadmete ruumid ja trafoalajaamad soojusvabanemisega
    • Mobiilside- ja andmeedastuskonteinerid

    Kasutamine vastavalt vajadusele

    Serveri- ja telekommunikatsiooniruumide hooldajale.
    Välisõhuga jahutatakse seni, kuni õues on üle +5 °C ja temperatuuride vahe on piisav, seetõttu töötab konditsioneer lühemat aega.
    KVJV käivitus- ja häälestusinsenerile.
    Siibri avanemisaeg, HR62 vahe ja väljundi tüüp seadistatakse Modbus RTU kaudu konkreetse objekti järgi.
    Tehnoruumide ventilatsiooni paigaldajale.
    Üks seade juhib nii ventilaatorit kui ka siibrit releega, lisaloogikat pole vaja.

    Praktiline kasutus

    Kui serveriruumis on temperatuur 1 °C üle seadet ja õues on +12 °C, siis FCCA8-DM relee avab esmalt õhusiibri ja käivitab seatud aja pärast ventilaatori, mis peatatakse, kui ruum on jahtunud 1 °C alla seadet.

    Rakendusjuhend: kuidas kasutatakse praktikas

    FCCA8-DM kohandub erinevatele objektidele – muutub vaid see, mis selle väljunditega ühendatakse:

    Objekt Mida ühendatakse Tulemus Paigaldaja märkus
    Serveriruum AO1 → EC-väljatõmbeventilaator; relee → sissepuhkesiiber; PT500 – õues ja siseruumis Jahutatakse välisõhuga, kliimaseade töötab harvemini Paigaldage välisandur varju
    Tehnoruum AC-ventilaatoriga AO1 → AC-ventilaatori kiiruseregulaator Ventilaatori kiirus vastavalt jahutusvajadusele Valige signaali tüüp Modbusi kaudu
    Lihtne lahendus fikseeritud kiirusega HR84 > 0 % – fikseeritud kiirus Ventilaator lülitatakse tingimuste järgi ainult sisse / välja Sobib tavalistele ventilaatoritele koos regulaatoriga
    Lühiajaline intensiivne ventilatsioon Boost-nupp Ajutiselt suurendatud kiirus automaatse tagasipöördumisega Kestus seatakse registriga HR85
    BMS-iga objekt Modbus RTU → A, B Olek, häired ja Override BMS-ist Cat5 / EIB kaabel

    Kuidas valida kontrollerit

    Ülesanne Soovitatav mudel
    Sooja õhu tagastamine laest alla (kõrged ruumid, laod, tsehhid) DSCA8-DM (destratifikatsiooni kontroller)
    Ruumi jahutamine jahedama välisõhuga ilma konditsioneerita FCCA8-DM (vabajahutuse kontroller) ← see mudel
    Reegel: kontroller valitakse ülesande järgi: soojuse tagastus lae alt – DSCA8-DM, jahutus välisõhuga – FCCA8-DM. Mõlemad vajavad kahte PT500 andurit (tellitakse eraldi) ja analoogjuhtsisendiga ventilaatorit (EC-mootor või AC kiiruseregulaator).
    Millal valida muu lahendus: PT500 andurid tellitakse eraldi (Sentera PT500 seeria); AC-ventilaatoritele – analoogsisendiga kiiruseregulaatorid; soojustagastuseks laest – DSCA8-DM.

    Plussid

    • Valmis juhtalgoritm ilma PLC programmeerimiseta
    • Universaalne analoogväljund, sh 4-20 mA ja PWM
    • Relee siibrile
    • 24 VDC / 500 mA väljund välisseadmele
    • Modbus RTU ja SenteraWeb võimalus
    • IP54 korpus, toide 85–264 VAC

    Miinused / piirangud

    • PT500 andurid ei kuulu komplekti – tellitakse eraldi
    • Üks analoogväljund – kõiki ventilaatoreid juhitakse sama signaaliga
    • Relee 2 A – suurema koormuse jaoks on vaja vahekontaktorit
    • Paljusid seadistusi (piirid, ajad) saab muuta ainult Modbus RTU kaudu

    Ohutus- ja paigaldusmärkused

    • Paigalduse ja ühendamise teeb kvalifitseeritud elektrik / automaatikaspetsialist, toide lahti ühendatud.
    • Toitepinge 85–264 VAC: klemmidel L, N, PE on ohtlik pinge; vajalik on kaitsemaandus.
    • Relee kontaktide koormus – mitte üle 2 A aktiivkoormust.
    • PT500 andurite kaableid paigaldage eraldi jõukaablitest, vältige silmuseid ja tarbetuid ühendusi.
    • Modbus side parameetrite lähtestamine – jumperiga PROG kontaktidel 1 ja 2 vähemalt 5 s.

    Kiire valikujuhend

    2 × PT500
    0-10 VDC / 4-20 mA / PWM
    Relee 2 A
    Modbus RTU
    85–264 VAC
    IP54
    Sobib, kui on vaja:
    • jahutada ruumi välisõhuga, kui see on jahedam;
    • juhtida ventilaatorit ja siibrit ühe kontrolleriga;
    • vähendada kliimaseadme tööaega.
    Kontrollige enne kasutamist:
    • kas ventilaatoril on analoogjuhtsisend (EC) või kasutatakse AC kiiruseregulaatorit;
    • kas on tellitud kaks PT500 andurit;
    • relee koormus (kuni 2 A).
    Oluline meeldetuletus: FCCA8-DM – kontroller: see moodustab juhtsignaali, kuid ei ole ventilaatori võimsusregulaator; PT500 andurid tellitakse eraldi.

    KKK

    Kas andurid kuuluvad komplekti?
    Ei, vaja on kahte PT500 andurit, tellitakse eraldi.
    Milliseid ventilaatoreid saab juhtida?
    Analoogsisendiga EC-mootorid ja AC-ventilaatorid analoogsisendiga kiiruseregulaatori kaudu.
    Kuidas muuta väljundsignaali tüüpi?
    Modbus RTU kaudu (vaikimisi 0-10 VDC).
    Kas käivitamiseks on vaja arvutit?
    Ei, põhitöö toimub tehaseseadetega; olekut näitab RGB LED, nupp on kohapeal.
    Mis juhtub rikke korral?
    Analoogväljund langeb 0 %-ni, relee lülitub välja; rohkem kui 10 häire korral – blokeering kuni toite taaslülitamiseni.
    Kuidas ühendada internetiga?
    Sentera internetimooduli kaudu SenteraWebi pilve.

    Vabajahutuse kontroller | 2×PT500 sisendid | 0-10VDC/4-20mA/PWM | relee 2A | Modbus RTU | 85-264VAC | IP54 | Sentera Controls | FCCA8-DM

    Sentera FCCA8-DM – vabajahutuse kontroller kahe PT500 sisendiga, analoogväljundiga 0-10 VDC / 4-20 mA / PWM, 2 A releega ja Modbus RTU-ga, toide 85–264 VAC, IP54. Jahutab ruume välisõhuga ilma kliimaseadmeta.

    Illustratiivne pilt võib olla loodud tehisintellekti abil. Toote välimus võib kujutatud tootest veidi erineda. Lähtuge tehnilisest spetsifikatsioonist.
