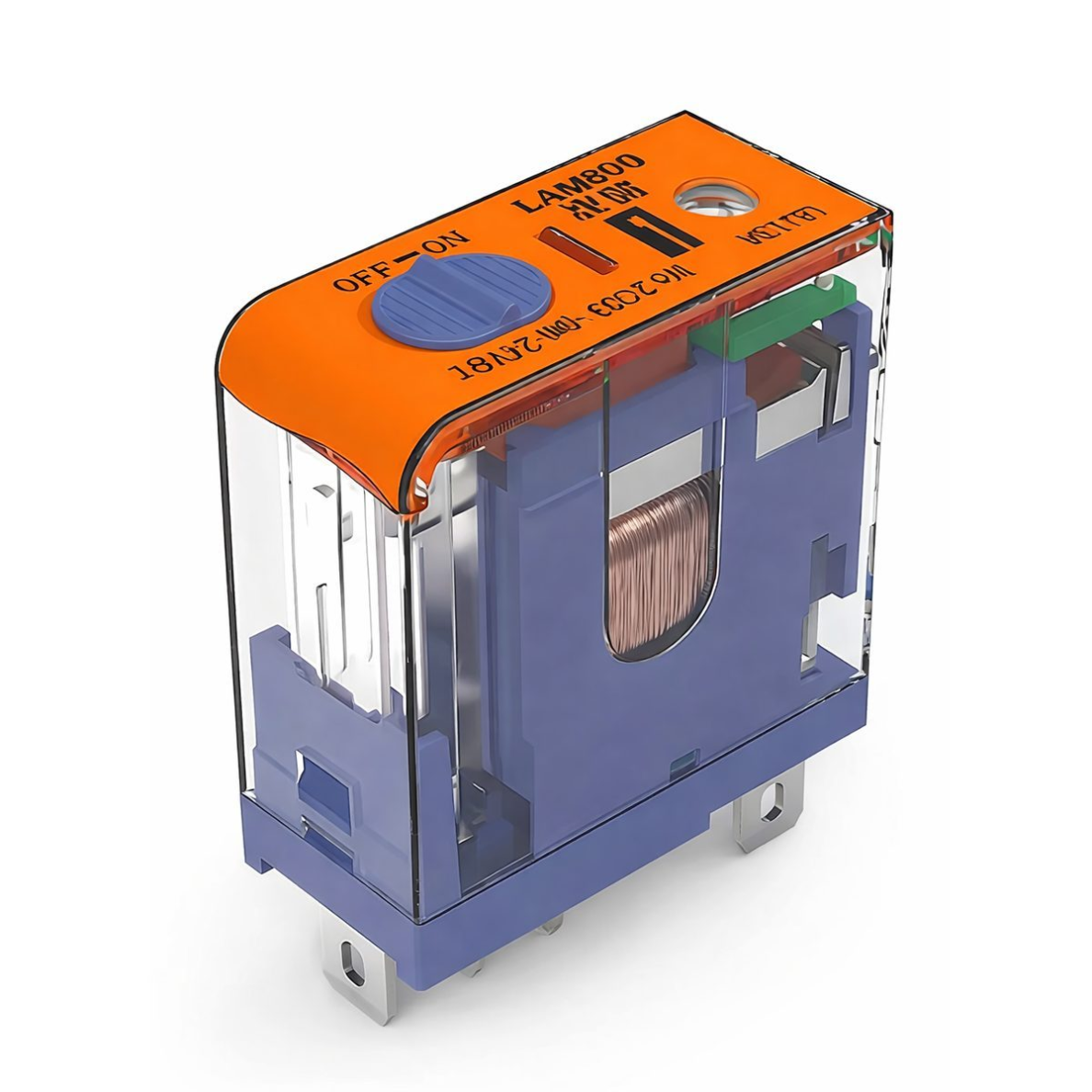

Vahe elektromagnetiline relee | 24V DC | 2NO+2NC | käsitsi testimisnupuga | mini | 8A | universaalne | LANBOO

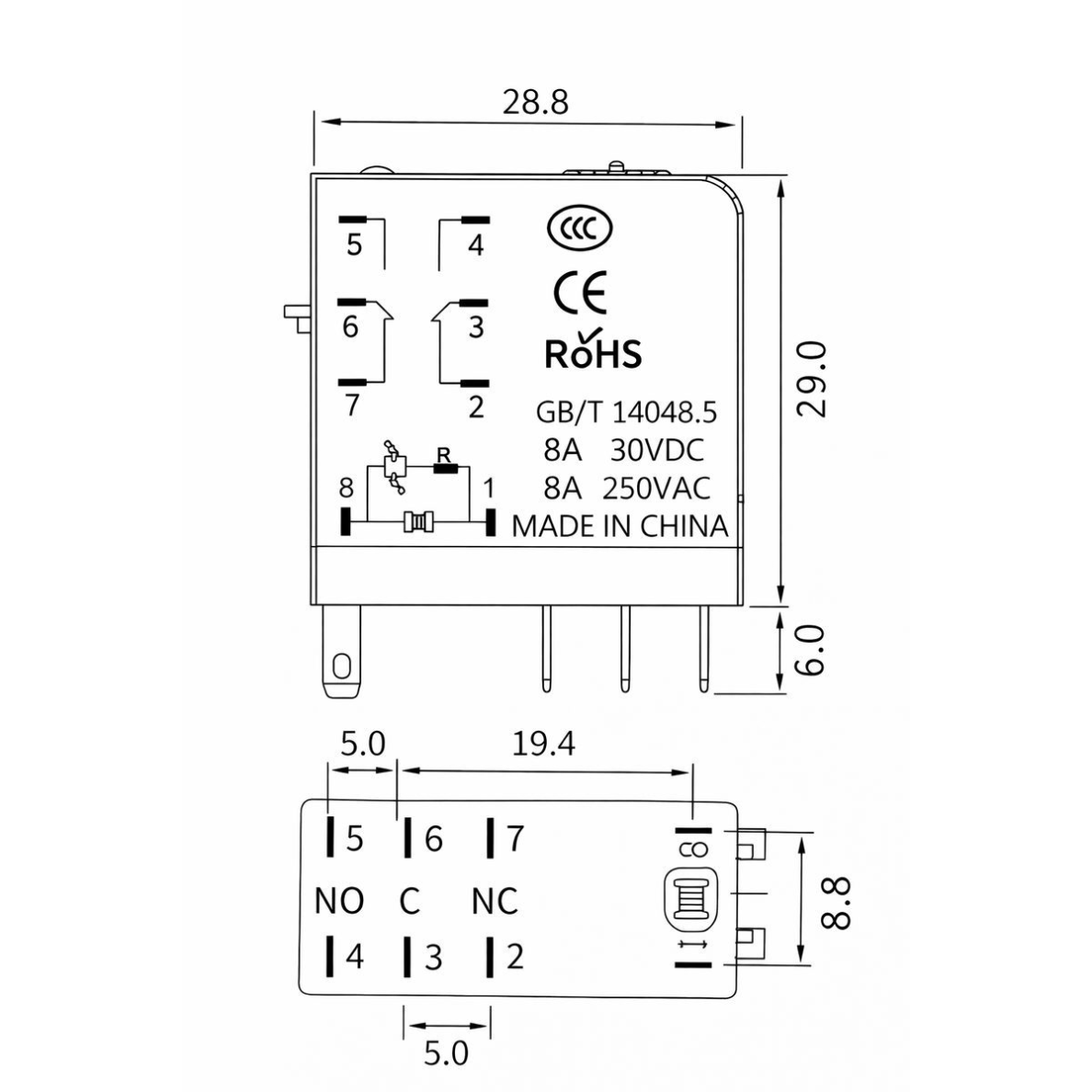

Tehnilised andmed

Tootja: LANBOO
Tüüp: elektromagnetiline vahe-relee käsitsi testimisnupuga
Kontaktide konfiguratsioon: 2NO + 2NC (ümberlülituv kontakt)
Nimivool: 8A
Juhtpinge: 24V DC
Tööpinge: kuni 220V AC (kontaktide kaudu)
Kontaktide materjal: hõbesulam (kõrge töökindlus)
Kontaktide koormus: väikese / keskmise võimsusega ahelatele
Klemmide tüüp: kontaktpinnid
Korpus: PC-plastik (temperatuuri- ja löögikindel)
Konstruktsioon: hermeetiline
Värv: oranž
Suurus: mini (kompaktne)
Paigaldus: pesasse / PCB-le / hoidikusse

Funktsioonid

Ahelate lülitamine – võimaldab juhtida mitut ahelat korraga
Juhtimise ja võimsuse eraldamine – ohutu madalpinge juhtimine
Universaalne kasutus – sobib erinevatele süsteemidele
Hermeetiline konstruktsioon – kaitse tolmu ja keskkonnamõjude eest
Kompaktne disain – säästab ruumi jaotuskilbis
Lihtne paigaldus – standardsed pin-tüüpi kontaktid

Kasutamine

Kodukasutajale: koduautomaatika lahendused (valgustus, signalisatsioon), väiksemad DIY projektid, seadmete sisse / välja lülitamine
Insenerile / automatiseerimisspetsialistile: PLC ja juhtimissüsteemide signaalide lülitamine, vahejuhtimine erineva pingega ahelate vahel, automaatika loogika realiseerimine
Elektrikule: elektrikilpide komplekteerimine, kontaktorite ja teiste seadmete juhtimine, usaldusväärne lahendus juhtimisahelatele
Tööstuses: tootmisliinid, juhtimiskapid, signalisatsiooni ja kaitsesüsteemid

Praktiline kasutus

Automaatikasüsteemides: releed kasutatakse PLC-de, kontrollerite või andurite ja täiturseadmete vahel, tagades juhtimis- ja võimsusahelate ohutu eraldamise

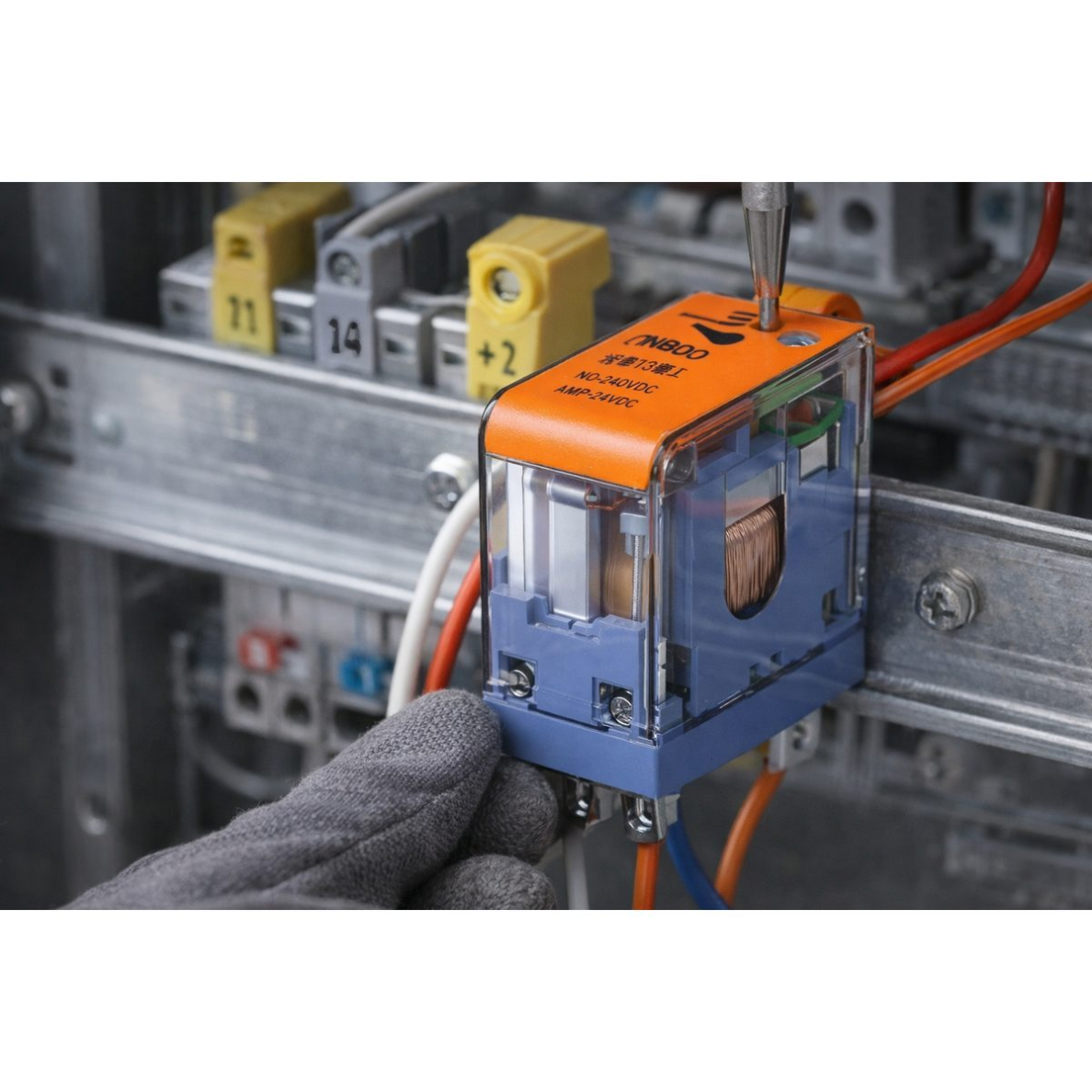

Elektrikilpides: kasutatakse vahekomponendina juhtimisahelates, vähendab kontrollerite koormust ja suurendab süsteemi töökindlust
Valgustuse juhtimisel: sobib automatiseeritud või kaugjuhtimisega valgustuseks
Ventilatsiooni-, pumba- ja küttesüsteemides: kasutatakse seadmete automaatseks sisselülitamiseks signaali alusel
Signalisatsiooni ja turvasüsteemides: relee lülitab signaale või aktiveerib hoiatusseadmeid, kasutatakse turva- ja häireskeemides
Smart Home ja DIY projektides: laialdaselt kasutatav koos mikrokontrollerite ja automaatikaga (kastmine, väravad, valgustus)

Plussid

Kompaktne suurus (mini)
Universaalne kasutus
2NO + 2NC kontaktid (suur paindlikkus)
Usaldusväärsed hõbesulamist kontaktid
Hermeetiline konstruktsioon (pikaealisus)
Lihtne paigaldus (plug-in)

Miinused

Mõeldud väiksematele koormustele (mitte suure võimsusega ahelatele)
Mehaaniline kulumine pikaajalisel intensiivsel kasutamisel

Mis tüüpi relee see on?
Elektromagnetiline vahemini relee, 2NO + 2NC (DPDT – topeltlülitusega kontakt), millel on kaks normaalselt avatud (NO) ja kaks normaalselt suletud (NC) kontakti.

Kus seda releed kasutatakse?
Laialdaselt kasutatakse ahelate juhtimiseks: automaatikakilpides, PLC juhtimissüsteemides, signaalide lülitamiseks, kontaktorite juhtimiseks, DIY ja Smart Home projektides, valgustuse juhtimiseks, temperatuuri ja niiskuse kontrollisüsteemides ning mitme suurema koormuse samaaegseks juhtimiseks madala vooluga signaalidega.

Mis on relee peamine funktsioon?
Võimaldab madala juhtimispingega juhtida suuremaid koormusi ning samaaegselt lülitada mitut sõltumatut ahelat, eraldades juhtimis- ja võimsusahelad.

Kuidas see paigaldatakse?
PCB plaadile, pesasse / hoidikusse, kasutades kontaktpistikuid.
