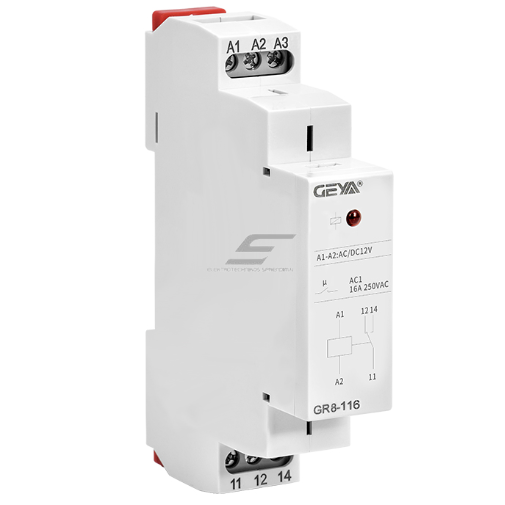

  • Moodulvaherelee | 3×SPDT | 16 A AC1 | mähis 230 V AC | LED | DIN 18 mm | GEYA GR8-316

    Tootekood: ESGR8-316

    Moodulvaherelee GEYA GR8-316 3 ümberlülituskontaktiga (16 A AC1) ja mähisega 230 V AC. Üks 18 mm DIN-moodul, LED-olekunäit – juhtsignaalide eraldamiseks, kontaktide paljundamiseks ja kontaktorite mähiste juhtimiseks kilpides.

  • Moodulvaherelee | 3×SPDT | 16 A AC1 | mähis 230 V AC | LED | DIN 18 mm | GEYA GR8-316

    Moodulvaherelee GEYA GR8-316 3 ümberlülituskontaktiga (SPDT / CO) ja kontaktivooluga 16 A AC1. See paigaldatakse 35 mm DIN-liistule, võtab ühe 18 mm mooduli ning võimaldab ühe juhtsignaaliga lülitada eraldi ahelaid, eraldada kontrolleri väljundi koormusest ja suurendada kontaktide arvu. 230 V AC mähis võimaldab releed juhtida otse võrgupinge signaalidega – taimeritest, termostaatidest, lülititest või muudest 230 V juhtseadmetest.

    Põhimõte:
    Valige GR8-316, kui ühe juhtsignaaliga tuleb lülitada 3 sõltumatut ahelat ja kõik peab mahtuma ühe mooduli laiusesse. Kontaktid on ette nähtud aktiivkoormusele (AC1) kuni 16 A pingel 250 V AC – mootoreid ja muid suuri induktiivkoormusi peab relee juhtima kontaktori kaudu, mitte otse.
    Mähis
    230 V AC
    Kontaktid
    3×SPDT (CO)
    Kontaktivool
    16 A AC1, 250 V AC
    Paigaldus
    DIN 35 mm, 1 moodul (18 mm)

    Tööpõhimõte

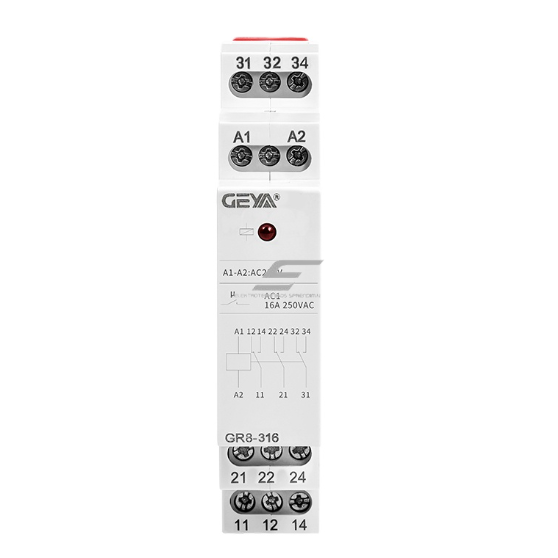

    Relee kinnitatakse 35 mm DIN-liistule (EN/IEC 60715) jaotuskarbis või automaatikakilbis. Juhtpinge antakse mähise klemmidele A1–A2, juhitavad ahelad ühendatakse kontaktirühmadega 11-12-14, 21-22-24 ja 31-32-34: 11/21/31 – ühine kontakt, 12/22/32 – normaalselt suletud (NC), 14/24/34 – normaalselt avatud (NO).

    Juhtpinge rakendamisel tõmbab mähis ankru ja kõik 3 kontakti lülituvad samaaegselt – mitte kauem kui 40 ms jooksul. Punane LED näitab, et relee on sisse lülitatud. Juhtpinge katkestamisel naasevad kontaktid algasendisse (mitte kauem kui 200 ms jooksul).

    Mähise ja kontaktide ahelad on galvaaniliselt eraldatud, seega võib juhtpool töötada teisel pingel kui lülitatav ahel – näiteks madalpingekontroller saab ohutult lülitada 230 V ahelat.

    Miks GR8-316?
    Üks 18 mm moodul, 3 ümberlülituskontakti ja LED-näit: GR8-316 asendab eraldi pesaga relee ja võtab kilbis vähem ruumi. Juhtmed ühendatakse otse kruviklemmidesse.

    Tehnilised andmed

    Toote tüüp Moodulvaherelee (abirelee)
    Tootja GEYA
    Mudel GR8-316 (230 V AC)
    Tootekood ESGR8-316
    Mähise (juht)pinge 230 V AC (A1–A2)
    Mähise tarbimine AC maks. 6 VA
    Juhtpinge tolerants −15 % / +10 %
    Kontaktid 3×SPDT (ümberlülitus, CO)
    Kontaktide nimivool 16 A (AC1)
    Lülituspinge 250 V AC / 24 V DC
    Min. lülitusvõimsus (DC) 500 mW
    Ümberlülitusaeg maks. 40 ms
    Tagastusaeg maks. 200 ms
    Olekunäit punane LED
    Mehaaniline eluiga 1×10⁷ tsüklit
    Elektriline eluiga (AC1) 1×10⁵ tsüklit
    Töötemperatuur −20…+55 °C
    Hoiutemperatuur −35…+75 °C
    Kaitseaste IP40 (esipaneel), IP20 (klemmid)
    Paigaldus 35 mm DIN-liist (EN/IEC 60715), suvalises asendis
    Mõõtmed 90 × 18 × 64 mm (1 moodul)
    Klemmid ühesooneline juhe maks. 1×2,5 mm² või 2×1,5 mm²; otsikuga maks. 1×2,5 mm²
    Ülepingekategooria / saasteaste III / 2

    Põhifunktsioonid

    • 3 ümberlülituskontakti – üks signaal juhib 3 sõltumatut ahelat, saadaval NO ja NC loogika.
    • 16 A AC1 kontaktid – saavad otse lülitada aktiivkoormusi kuni 16 A, nt kütteelemente.
    • 230 V AC mähis – juhtimine otse võrgupinge signaalidega, ilma lisatoiteallikata.
    • Galvaaniline eraldus – kontrolleri või anduri väljund on lülitatavast ahelast eraldatud.
    • LED-näit – relee olek on kohe näha, kiirem diagnostika.
    • Üks moodul – 18 mm laiune korpus säästab kilbis ruumi.

    Kus kasutatakse?

    • PLC ja kontrollerite väljundite eraldamiseks koormusahelatest
    • Kontaktorite ja magnetkäivitite mähiste juhtimiseks
    • HVAC-süsteemides – ventilaatorite, siibrite, pumpade juhtimiseks
    • Valgustuse juhtimiseks taimeritest, termostaatidest või hämaralülititest
    • Avarii- ja olekusignaalide edastamiseks teisele süsteemile (kuivkontakt)
    • Elamute ja hoonete jaotuskilpides – koormuste juhtimiseks taimeri, termostaadi või pingerelee järgi

    Kasutus vastavalt vajadusele

    Kodukilbi paigaldajale.
    230 V taimeri või termostaadi signaaliga saab juhtida kuni kolme eraldi ahelat.
    Hoone haldurile.
    Valgustuse, kütte või ventilatsiooni ahelate juhtimine ühest 230 V signaalist.
    Elektrikule.
    16 A kontaktid lülitavad aktiivkoormusi otse ilma eraldi kontaktorita.

    Praktiline kasutus

    Kui 230 V taimer peab sisse lülitama kütteelemendi ja märgutule ning andma signaali ventilatsioonile, teeb GR8-316 230 V mähisega seda ühe signaaliga: iga kolmest 16 A kontaktist lülitab eraldi ahelat.

    Eelised

    • 3 ümberlülituskontakti ühes 18 mm moodulis
    • 16 A AC1 kontaktivool pingel 250 V AC
    • Punane LED-olekunäidik
    • Mähis ja kontaktid galvaaniliselt eraldatud
    • Eraldi pesa pole vaja – kruviklemmid kuni 2,5 mm²
    • Juhtimine otse 230 V võrgusignaalidega

    Puudused / piirangud

    • Kontaktide DC lülituspinge – ainult kuni 24 V
    • Ei ole mõeldud mootorite otsekäivituseks – kasutage kontaktorit
    • Puudub käsitestimise nupp, releed ei saa eraldi vahetada – rikke korral vahetatakse kogu moodul
    • Kolmefaasiliste jõukoormuste jaoks kasutage kontaktorit – kontaktide nimipinge on 250 V AC
    • Ei ole otse juhitav 24 V PLC väljundiga – selleks valige 24 V mähisega relee

    Ohutus- ja paigaldusjuhised

    • Enne paigaldust lülitage toide välja ja veenduge, et pinget ei ole.
    • Kontrollige mähise pinget korpusel: 230 V AC (A1–A2).
    • Mähise klemmidel A1–A2 on 230 V pinge – töötage ainult väljalülitatud toitega.
    • Ärge ületage 16 A AC1 ja 250 V AC / 24 V DC lülituspiire.
    • Induktiivkoormuste (kontaktorite mähised, ventiilid) puhul kasutage summutusahelat: DC – dioodi, AC – RC-ahelat või varistorit.
    • Valige juhtmete ristlõige voolu järgi; klemmi – maks. 2,5 mm².
    • Paigalduse ja ühendamise peab tegema kvalifitseeritud elektrik.

    Kiire valikujuhend

    230 V AC
    3×SPDT (CO)
    16 A AC1
    1 DIN-moodul 18 mm
    LED-näit
    Sobib, kui on vaja:
    • juhtida ühe signaaliga 3 ahelat
    • eraldada kontrolleri väljund koormusest
    • juhtida kontaktori mähist
    • juhtida 230 V taimerist, termostaadist või lülitist
    Kontrollige enne kasutamist:
    • juhtpinget ja selle tüüpi (AC või DC)
    • koormuse tüüpi ja voolu – kuni 16 A AC1
    • et DC lülituspinge ei ületa 24 V
    • et kilbis on 1 vaba moodul
    Oluline meeldetuletus: Vaherelee ei ole kaitseaparaat: see ei kaitse ülekoormuse ega lühise eest, seega tuleb ahel kaitsta kaitselüliti või sulavkaitsmega.

    KKK – korduma kippuvad küsimused

    Milline on mähise juhtpinge?
    230 V AC (A1–A2).
    Kas sobib 24 V PLC väljundile?
    Ei – mähis on 230 V AC; 24 V DC juhtimiseks valige 24 V mähisega relee.
    Kas mootorit võib ühendada otse?
    Ei – relee juhib kontaktori mähist ja kontaktor lülitab mootorit.
    Kui palju ruumi võtab kilbis?
    Ühe mooduli – 18 mm DIN-liistul.
    Kas saab lülitada DC koormust?
    Jah, kuid kontaktide DC lülituspinge on ainult kuni 24 V.
    Kas on vaja eraldi releepesa?
    Ei – juhtmed ühendatakse otse kruviklemmidesse.

    Moodulvaherelee | 3×SPDT | 16 A AC1 | mähis 230 V AC | LED | DIN 18 mm | GEYA GR8-316

    GEYA GR8-316 – moodulvaherelee 3 ümberlülituskontaktiga 16 A AC1 ja mähisega 230 V AC. Üks 18 mm DIN-moodul, LED-näit ja galvaaniline eraldus – usaldusväärseks signaalide edastamiseks ja kontaktorite juhtimiseks automaatika- ja jaotuskilpides.
