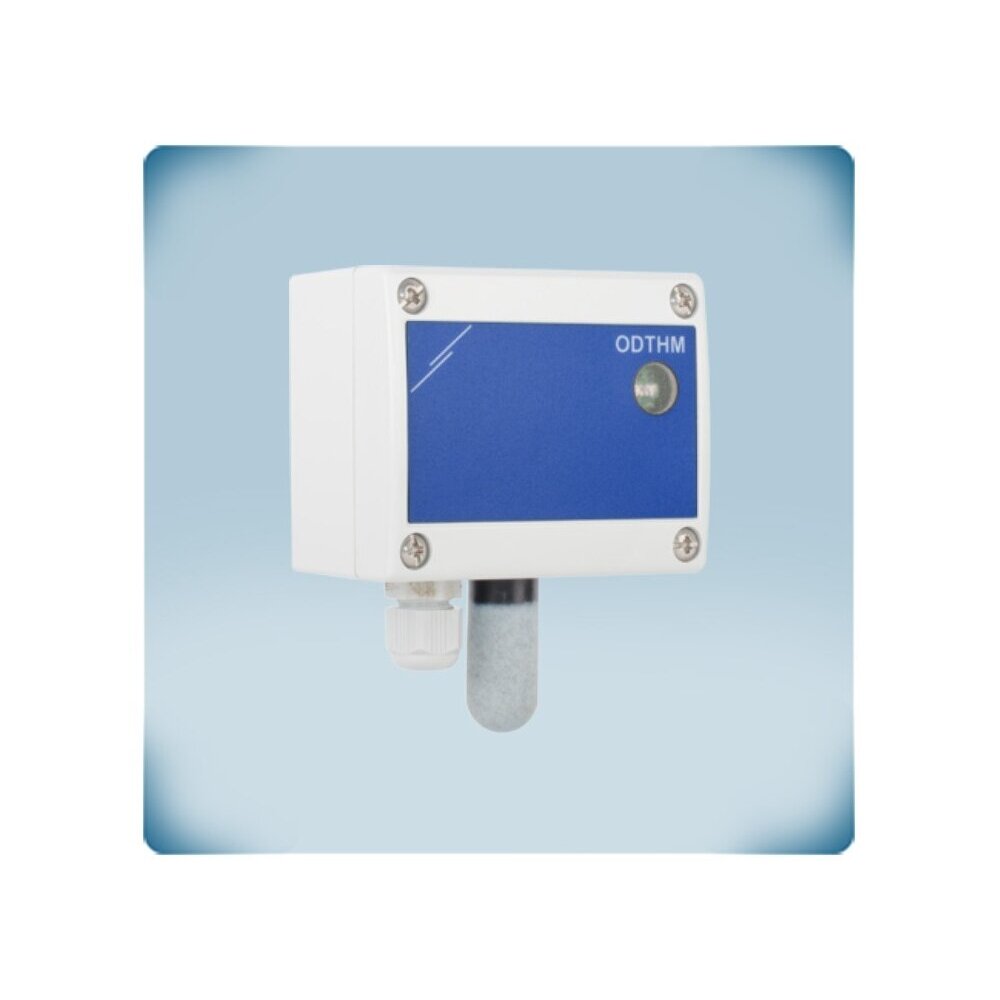

  • Uus   -51.54€Välistemperatuuri ja niiskuse andur | -30…70°C | 0-100%rH | Modbus RTU | PoM 24VDC | RJ45 | IP65 | Sentera Controls | ODTHM

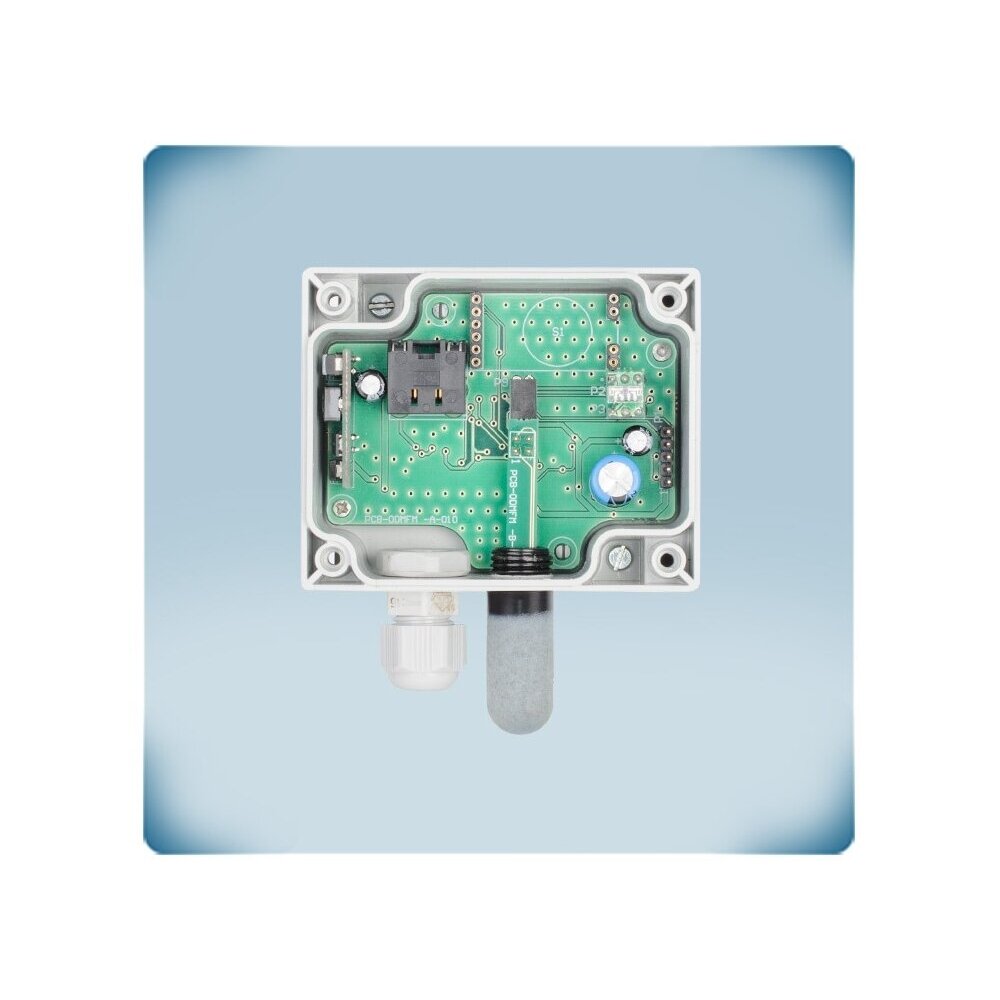

    Uus   -51.54€Välistemperatuuri ja niiskuse andur | -30…70°C | 0-100%rH | Modbus RTU | PoM 24VDC | RJ45 | IP65 | Sentera Controls | ODTHM 1

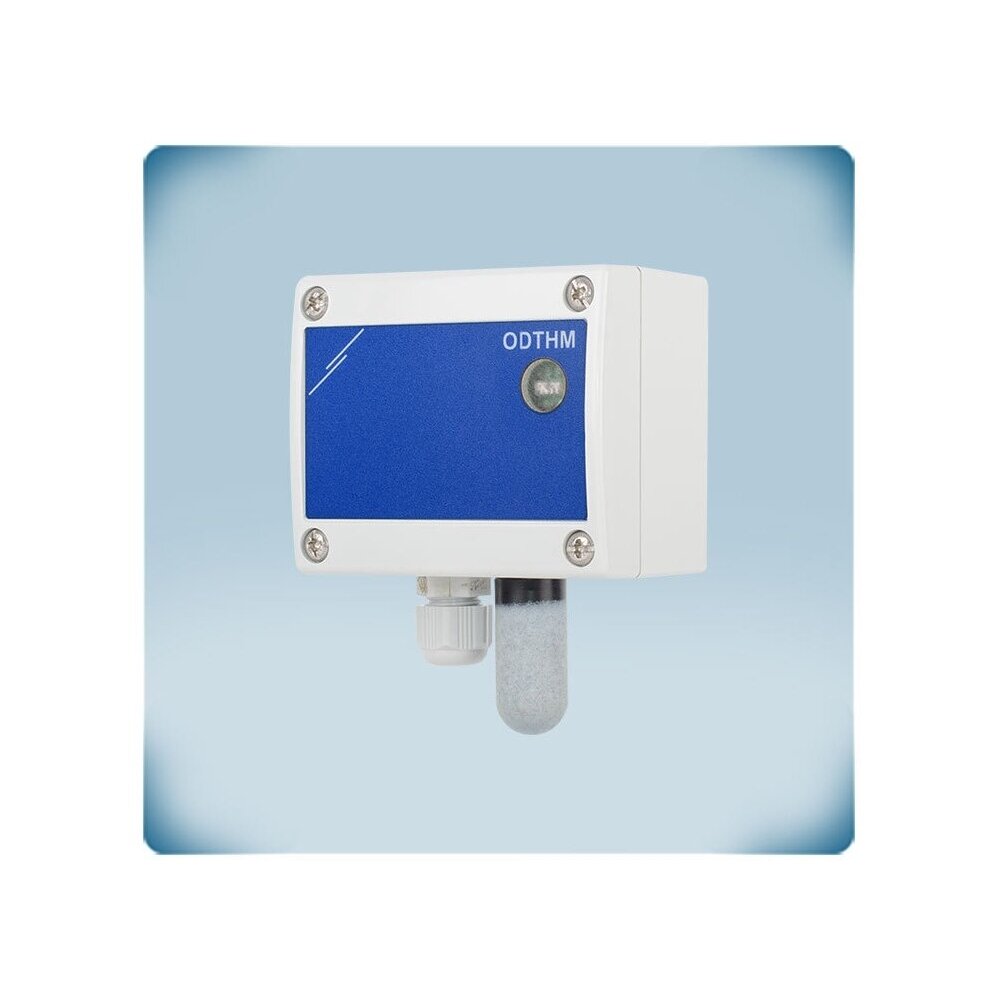

    Uus   -51.54€Välistemperatuuri ja niiskuse andur | -30…70°C | 0-100%rH | Modbus RTU | PoM 24VDC | RJ45 | IP65 | Sentera Controls | ODTHM 2

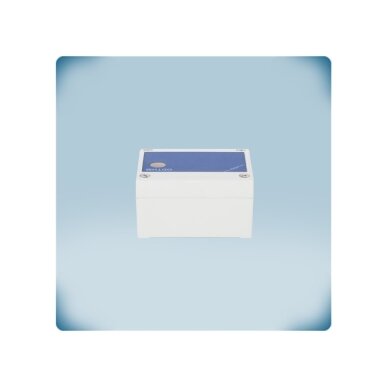

    Uus   -51.54€Välistemperatuuri ja niiskuse andur | -30…70°C | 0-100%rH | Modbus RTU | PoM 24VDC | RJ45 | IP65 | Sentera Controls | ODTHM 3

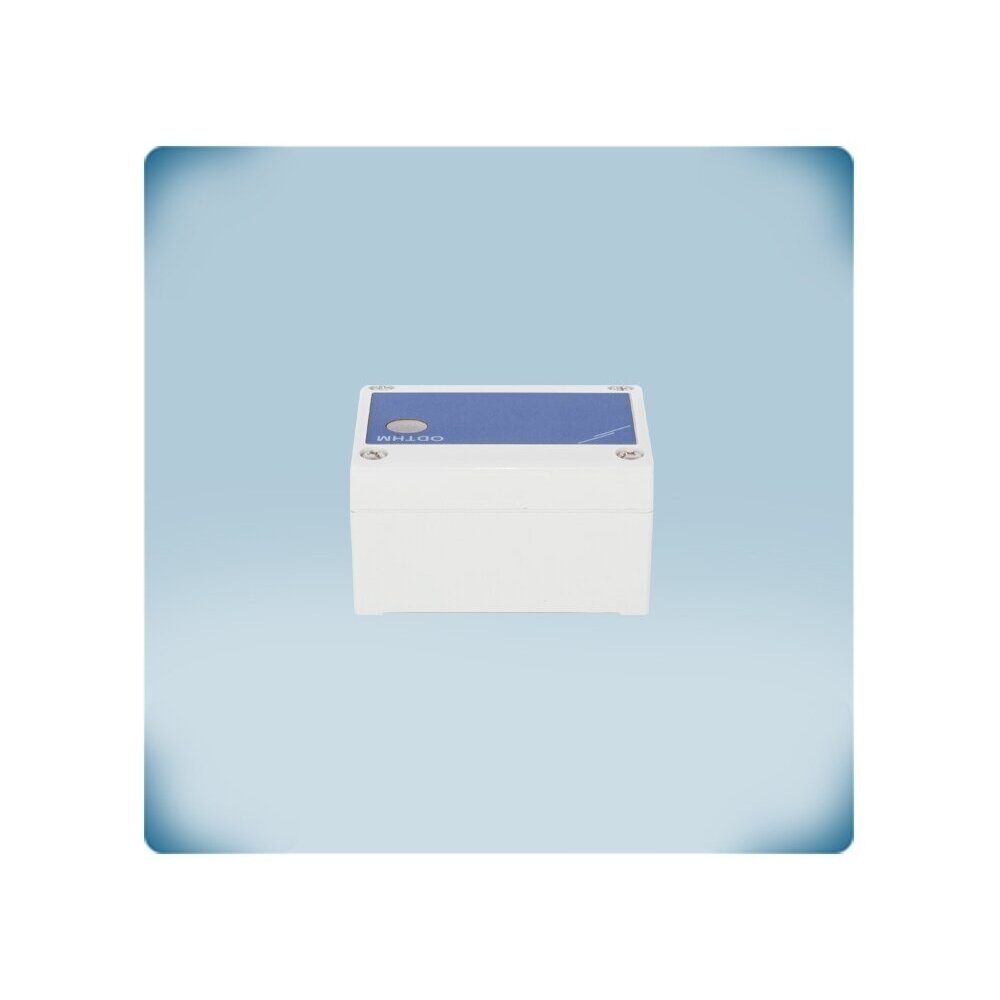

    Uus   -51.54€Välistemperatuuri ja niiskuse andur | -30…70°C | 0-100%rH | Modbus RTU | PoM 24VDC | RJ45 | IP65 | Sentera Controls | ODTHM 4

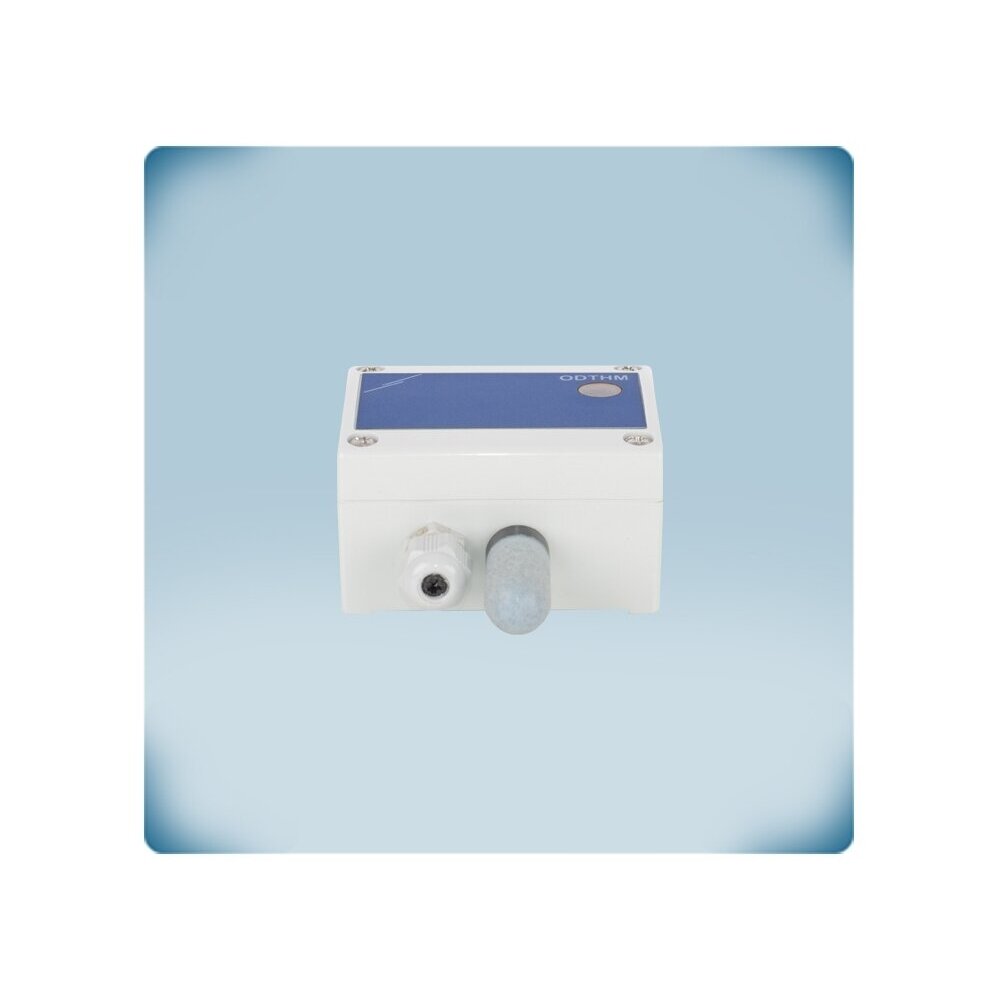

    Uus   -51.54€Välistemperatuuri ja niiskuse andur | -30…70°C | 0-100%rH | Modbus RTU | PoM 24VDC | RJ45 | IP65 | Sentera Controls | ODTHM 5

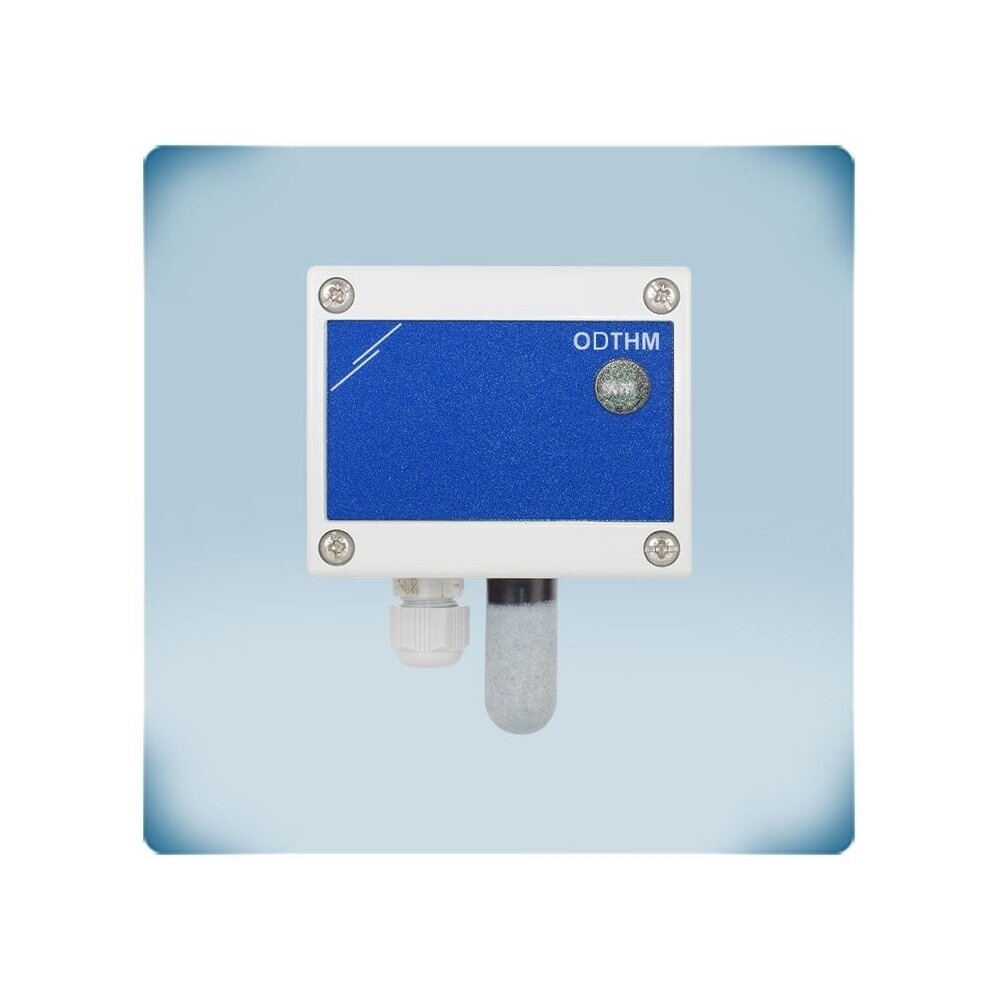

    Välistemperatuuri ja niiskuse andur | -30…70°C | 0-100%rH | Modbus RTU | PoM 24VDC | RJ45 | IP65 | Sentera Controls | ODTHM

    Tootekood: ODTHM
    Küsi
    Hind 92.06 € KM-ga
    ( 76.08 € KM-ta )
    143.60 € Säästa 51.54 €
    pakkumine kehtib kuni 2026-12-31
    Soovid teistsugust hinda? Paku oma!
  • Info

    Välistemperatuuri ja niiskuse andur | -30…70°C | 0-100%rH | Modbus RTU | PoM 24VDC | RJ45 | IP65 | Sentera Controls | ODTHM

    ODTHM – Sentera Controls temperatuuri ja niiskuse välisandur, mis mõõdab temperatuuri (-30…+70 °C) ja suhtelist niiskust (0–100 % rH) õues ja niisketes ruumides. Andmed edastatakse ainult digitaalselt Modbus RTU kaudu ning 24 VDC toide tuleb sama kaabliga RJ45 pistiku kaudu (Power over Modbus, PoM). Korpus IP65 UV-kindlast plastist, valgusandur eristab päeva ja ööd, mõõtmistest arvutatakse kastepunkt.

    Põhimõte:
    Üks kaabel – nii toide kui ka side. Andur ühendatakse standardse RJ45 kaabliga Sentera PoM seadmete või Modbus võrguga, mistõttu pole vaja eraldi toiteallikat ega analoogkaableid iga mõõtepunkti jaoks – eriti mugav, kui andureid on palju.
    Mõõtmine
    -30…+70 °C / 0–100 % rH
    Väljund
    Modbus RTU (RS485)
    Toide
    24 VDC Modbusi kaudu (PoM), RJ45
    Kaitse
    IP65, õuetingimustele

    Tööpõhimõte

    Andur kinnitatakse õues või niiskes ruumis (2 ava Ø 3,4 mm), otsese päikesekiirguse eest kaitstud kohas, ja ühendatakse ühe RJ45 kaabliga: 24 VDC, GND ja Modbus RTU (A, /B) kulgevad samas kaablis (PoM).

    Integreeritud digitaalandurid mõõdavad õhutemperatuuri ja suhtelist niiskust, valgusandur eristab päeva ja ööd, arvutatakse kastepunkt; vahemikud valitakse Modbus RTU kaudu, väärtused esitatakse registrites (IR1 – temperatuur, IR2 – suhteline niiskus). Kontroller, BMS, Sentera PoM-seade või SenteraWeb loeb need, tarkvara uuendatakse Modbus-võrgu kaudu.

    Tulemus – välisõhu andmed ventilatsiooni-, vabajahutus- või niisutusloogikale ning mõõtmised avatud ja maa-alustes parklates.

    Kasu ODTHM?
    Toide ja side ühes RJ45 kaablis – vähem juhtmeid, kiirem paigaldus ja ei mingeid analoogsignaali vigu pikkadel liinidel.

    Tehnilised andmed

    Toote tüüp Välistemperatuuri ja niiskuse andur
    Tootja / kood Sentera Controls / ODTHM
    Mõõdetavad suurused Temperatuur, suhteline niiskus, ümbritseva keskkonna valgustatus (päev / öö); arvutatakse kastepunkt
    Temperatuurivahemik -30…+70 °C (valitav Modbus RTU kaudu)
    Niiskuse vahemik 0–100 % rH, kondenseerumiseta
    Täpsus ±0,4 °C (-30…+70 °C); ±3 % rH (0–100 %)
    Väljund Digitaalne – Modbus RTU (RS485), analoogväljundeid pole
    Modbus registrid IR1 – temperatuur, IR2 – suhteline õhuniiskus
    Toitepinge 24 VDC Modbusi kaudu (PoM)
    Energiakulu maks. 0,6 W, keskmiselt 0,45 W, Imax 25 mA
    Ühendus RJ45 pesa
    Korpus POLYFLAM® RABS 90000 UV5, hall
    Kaitseklass IP65 (EN 60529)
    Töötingimused -30…+70 °C, 0–100 % rH, kondenseerumiseta
    Kaal 0,12 kg (neto)
    Vastavus EMC 2014/30/EL, WEEE 2012/19/EL, RoHS 2011/65/EL, LVD 2014/35/EL

    Tootja dokumentatsioon

    ✔ Soovitab Elektrotechnikos sprendimai

    Tootja originaaldokumentatsioon – tehnilised andmed, ühendusskeemid ja paigaldusjuhised.

    Põhifunktsioonid

    • IP65 korpus – välitingimustele ja kõrge niiskusega keskkonnale, UV-kindel plast.
    • Power over Modbus (PoM) – toide ja side ühe RJ45 kaabli kaudu.
    • Modbus RTU – temperatuur ja niiskus registrites, vahemikke ja parameetreid saab muuta kaugelt.
    • Tarkvara uuendamine – Modbus RTU võrgu kaudu.
    • Konfigureerimine – Konfigureerimine ja jälgimine – tasuta Sentera 3SModbus programm (CNVT-USB-RS485 muunduri kaudu) või Sensistant Modbus konfiguraator.
    • Valgusandur – päev / öö, reguleeritavad „aktiivne“ ja „ooteolekus“ tasemed.

    Kus kasutatakse?

    • Välisõhu parameetrid ventilatsiooniautomaatikale
    • Avatud platsid
    • Mitmekorruselised ja maa-alused parklad
    • Niisked tehnoruumid
    • Vabajahutuse ja niisutuse loogika
    • Kasvuhoonete ja taluhoonete välisõhu kontroll
    • Hoone fassaad BMS-i välistemperatuuri kompensatsiooniks

    Kasutamine vastavalt vajadusele

    Parklate ventilatsiooni projekteerijale.
    IP65 korpus sobib avatud ja maa-alustele platsidele, kus tingimused on niisked.
    Kasvuhoonemajandile.
    Välistemperatuur, õhuniiskus ja päeva / öö signaal võimaldavad juhtida ventilatsiooni tegelike välistingimuste järgi.
    Vabajahutussüsteemide integraatorile.
    Välisõhu näidud lähevad Modbus RTU kaudu otse kontrolleri või BMS-lahenduste loogikasse.

    Praktiline kasutus

    Kui ventilatsioonikontrollerile on vabajahutuseks vaja välisõhu temperatuuri ja niiskust, siis paigaldatakse ODTHM fassaadi põhjaküljele ilma otsese päikeseta ning ühendatakse ühe RJ45 kaabliga PoM-võrku ning väärtused loetakse registritest IR1 ja IR2.

    Rakendusjuhend: kuidas kasutatakse praktikas

    ODTHM kohandub erinevate objektidega – muutub ainult see, mis tema andmeid loeb:

    Objekt Mida ühendatakse Tulemus Paigaldaja märkus
    BMS-iga objekt RJ45 → Modbus RTU liin 24 VDC PoM toitega Temperatuuri ja niiskust jälgitakse ja arhiveeritakse tsentraalselt Igale andurile – eraldi Modbus aadress
    Kaugjälgimine RJ45 → Sentera internetimoodul → SenteraWeb Andmelogi, graafikud, hoiatused internetis Vajalik on Sentera internetimoodul
    Sentera Modbus kontroller / regulaator RJ45 → Sentera seade Modbusi ja PoM-iga Ventilatsiooni juhitakse mõõdetud temperatuuri või niiskuse järgi Kontrollige, et seade annab PoM-toidet
    Maa-alune parkla Paigaldatakse platvormile, RJ45 → BMS Ventilatsioon ja küte reageerivad tegelikule temperatuurile ja niiskusele Valige koht ilma otsese päikesevalguseta

    Kuidas valida temperatuuri- ja niiskusandurit välistingimusteks

    Paigalduskoht / funktsioon Soovitatav mudel
    Õues / niiskes keskkonnas, mõõteandmed BMS-ile Modbus RTU kaudu, PoM ODTHM (välisandur, IP65) ← see mudel
    Õues, juhtsignaal T ja rH järgi Modbus RTU kaudu, PoM OCTHM-R (nutikas välisandur, IP65)
    Õhukanalis DSTH-3 / DSTHM-2 või DCTH-2 seeria (vt kanaliandureid)
    Ruumis seinal RSTH-3 / RSTHM-2 või RCTH-2 seeria
    Reegel: otsustage esmalt, kus mõõdetakse (õhukanal, ruum, väljas), seejärel – mida andurilt vaja on: eraldi analoogsignaale kontrollerile (andur-muundur, 3 väljundit), ainult andmeid BMS-i (Modbus / PoM versioon) või ventilaatori otsejuhtimist ühe väljundiga (nutikas andur). Lõpuks – toide ja juhtmete arv: -F – 24 VDC, 4 juhet, eraldi maandus; -G – AC või DC, 3 juhet, ühine maandus; -M / -H – toide Modbus kaabli kaudu (RJ45).
    Millal valida muu lahendus: T ja rH põhise juhtsignaali jaoks – OCTHM-R; õhukanalile – DSTHM-2; ruumidele – RSTHM-2.

    Plussid

    • Toide ja side ühe RJ45 kaabliga
    • Täpsus ±0,4 °C, ±3 % rH
    • Vahemikud valitakse Modbus RTU kaudu
    • Tarkvara uuendatakse Modbusi kaudu
    • IP65 UV-kindel korpus

    Miinused / piirangud

    • Analoogväljundeid pole – vajalik on Modbus RTU kontroller või BMS
    • Toide ainult PoM-i (24 VDC) kaudu – vajalik on PoM-i andev seade või toiteallikas
    • Ise ei juhi seadmeid – ainult mõõdab

    Ohutus- ja paigaldusmärkused

    • Paigalduse ja ühendamise teeb kvalifitseeritud elektrik / automaatikaspetsialist, toide lahti ühendatud.
    • Toide – ainult 24 VDC Modbusi kaudu (PoM); ärge ühendage RJ45 pistikut arvutivõrgu (Ethernet) seadmetega.
    • Modbus side parameetrite lähtestamine – jumperiga PROG kontaktidel 1 ja 2 vähemalt 5 s.
    • Paigaldage nii, et kaablisisend oleks suunatud allapoole ja korpusesse ei pääseks vett.

    Kiire valikujuhend

    -30…+70 °C
    0–100 % rH
    Modbus RTU
    PoM 24 VDC
    RJ45
    IP65
    Sobib, kui on vaja:
    • mõõta temperatuuri ja niiskust väljas ja niisketes ruumides ning edastada need BMS-ile;
    • vähendada kaablite hulka – toide ja side ühe kaabli kaudu;
    • kasutada välisõhu andmeid ventilatsiooniloogikas.
    Kontrollige enne kasutamist:
    • kas kontroller / BMS toetab Modbus RTU-d;
    • kas Modbus liin annab 24 VDC PoM toidet;
    • Modbus aadresside plaan kõigile anduritele.
    Oluline meeldetuletus: ODTHM puhul puuduvad analoogväljundid – andmed saadakse ainult Modbus RTU kaudu.

    KKK

    Kas on 0-10 V väljund?
    Ei, andur edastab andmeid ainult Modbus RTU kaudu.
    Mis on PoM?
    Power over Modbus – 24 VDC toide antakse sama RJ45 kaabliga nagu Modbus RTU side.
    Kas mõõtevahemikku on võimalik muuta?
    Jah, Modbus RTU kaudu 3SModbus programmiga või BMS-iga.
    Kuidas lähtestada Modbus seaded?
    Jumperiga PROG kontaktidel 1 ja 2 vähemalt 5 sekundit.
    Kas seda saab paigaldada välitingimustesse?
    Jah, korpus IP65 UV-kindlast plastikust.
    Kuhu on anduri parim paigaldada?
    Otsese päikesekiirguse eest kaitstud kohas, et päike temperatuurimõõtmist ei moonutaks.

    Välistemperatuuri ja niiskuse andur | -30…70°C | 0-100%rH | Modbus RTU | PoM 24VDC | RJ45 | IP65 | Sentera Controls | ODTHM

    Sentera ODTHM – välistemperatuuri ja -niiskuse andur: -30…+70 °C, 0–100 % rH, Modbus RTU ja 24 VDC toide RJ45 kaudu (PoM), IP65. Sobib BMS-i ja SenteraWeb ventilatsiooniautomaatikale.
