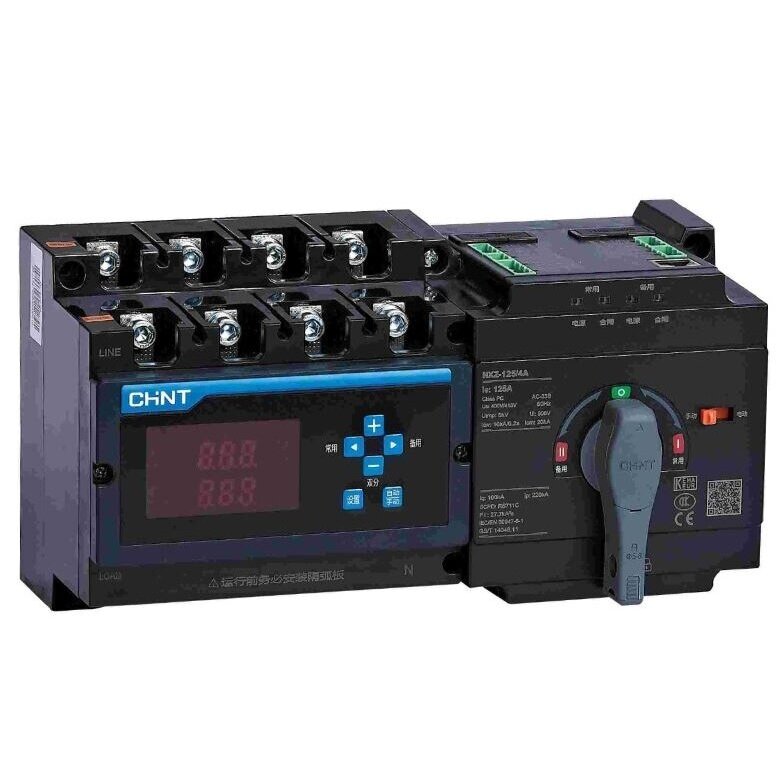

    Varuautomaatne lüliti generaatoritele | katkestusteta elektritoite jaoks | 4P | 125A | 400/415V 1
    Uus   10 jaoks
    7260.00 €
    Varuautomaatne lüliti generaatoritele | katkestusteta elektritoite jaoks | 4P | 125A | 400/415V 2

    Varuautomaatne lüliti generaatoritele | katkestusteta elektritoite jaoks | 4P | 125A | 400/415V

    Tootekood: ES-NXZ-125/4P
    Küsi
    Hind 750.36 € KM-ga
    ( 620.13 € KM-ta )
    Osta rohkem, maksa vähem
    10+ tk  – 726.00 € for tk -3%
    Soovid teistsugust hinda? Paku oma!

    Automaatne reservtoite ümberlüliti ATS 125A – 4-pooluseline, kolmefaasiline 400/415V AC seade, mis on mõeldud automaatseks ümberlülitamiseks kahe toiteallika vahel. Sobib võrk–võrk ja võrk–generaator süsteemidele, jälgib faasi kadumist, alapinge- ja ülepingeolukordi, toetab automaatset ja käsitsi juhtimist ning reguleeritavaid ümberlülitusviiteid. Lülitatakse L1, L2, L3 ja N juhid.

  • Info

    Automaatne reservtoite ümberlüliti ATS | 4P | 125A | 400/415V AC

    Automaatne reservtoite ümberlüliti ATS on mõeldud kolmefaasilistele neljajuhtmelistele elektrisüsteemidele, millel on kaks sõltumatut toiteallikat. Seade jälgib automaatselt põhi- ja reservtoite olekut ning võib põhitoite kadumisel või selle pinge väljumisel määratud piiridest lülitada koormuse reservtoiteallikale.

    See versioon on 4P, 125A, 400/415V AC. Neljapooluseline konstruktsioon on mõeldud kolmefaasilisele neljajuhtmelisele süsteemile, seega lülitatakse ümber L1, L2, L3 ja N juhid. ATS-i saab kasutada võrk–võrk või võrk–generaator reservtoiteskeemides.

    Automaatne ümberlülitus kahe toiteallika vahel

    Kontroller jälgib põhi- ja reservtoiteallika pinget. Faasi kadumise, pinge kadumise, alapinge või ülepinge tuvastamisel võib ATS pärast määratud viiteaega lülitada koormuse teisele sobivale allikale. Põhitoite taastumisel saab valida automaatse tagasilülituse või töö ilma automaatse tagasilülituseta.

    125A
    Nimivool
    4P
    L1 + L2 + L3 + N
    400/415V
    50Hz
    AC-33B
    Kasutuskategooria

    Tööpõhimõte

    ATS-il on kaks peamist toiteasendit: Normal – põhitoiteallikas ja Alternative – reservtoiteallikas. Samuti on ette nähtud OFF asend, mille korral koormus on mõlemast toiteallikast lahutatud.

    Olukord ATS-i töö
    Põhitoiteallikas töötab normaalselt Koormust toidetakse põhitoiteallikast.
    Faasi või pinge kadumine Pärast määratud ümberlülitusviidet kontrollitakse reservallikat ja sobivuse korral ühendatakse see.
    Alapinge Kui pinge langeb alla määratud piiri, loetakse allikas sobimatuks.
    Ülepinge Kui pinge ületab määratud piiri, võib ATS lülitada koormuse reservtoiteallikale.
    Põhitoiteallikas taastub Sõltuvalt valitud režiimist võib ATS pärast tagasilülitusviidet koormuse automaatselt põhitoiteallikale tagasi lülitada.
    Käsirežiim Operaator saab käsitsi valida põhitoiteallika, reservtoiteallika või OFF-asendi.

    4P konstruktsioon – kolm faasi ja neutraal

    ATS on mõeldud kolmefaasilisele neljajuhtmelisele 400/415V AC süsteemile. Neljapooluseline konstruktsioon võimaldab ümber lülitada:

    • L1 – esimese faasi
    • L2 – teise faasi
    • L3 – kolmanda faasi
    • N – neutraaljuhi
    PE-juhti ei lülitata

    4P ümberlülitus hõlmab kolme faasijuhti ja neutraaljuhti. Kaitsejuht PE ei kuulu ATS-i ümberlülitusahelasse ning tuleb ühendada vastavalt konkreetse elektrisüsteemi projektile.

    Võrk–võrk ja võrk–generaator

    Kontroller toetab erinevaid reservtoite skeeme. Kasutada võib kahte sõltumatut elektrivõrgu sisendit või põhivõrku koos reservgeneraatoriga.

    Võrk → võrk

    Ümberlülitus kahe sõltumatu elektrivõrgu sisendi vahel. Võimalik on automaatne ümberlülitus automaatse tagasilülitusega või ilma automaatse tagasilülituseta.

    Võrk → generaator

    Põhivõrgu kadumisel võib ATS aktiveerida generaatori käivituse juhtimise ning pärast generaatori sobivate tööparameetrite saavutamist lülitada koormuse ümber.

    Generaatori automaatse käivituse juhtimine

    A-tüüpi kontrolleril on generaatori juhtimisfunktsioon. Generaatori käivitamise ja peatamise viiteid saab programmeerida.

    Tüüpiline tööjärjestus

    Põhivõrk kaob → ATS tuvastab rikke → edastatakse generaatori käivitussignaal → pärast määratud viiteaega kontrollitakse generaatori pinget → koormus lülitatakse reservgeneraatorile.

    Reguleeritavad pingepiirid

    Parameeter Algväärtus Reguleerimisvahemik
    Alapinge ümberlülituspiir 187V 160-200V
    Ülepinge ümberlülituspiir 263V 240-290V
    Ümberlülitusviide 5s 0-300s
    Tagasilülitusviide 5s 0-300s
    Generaatori käivitusviide 5s 0-300s
    Generaatori seiskamisviide 5s 0-300s
    Pingepiirid on esitatud 230V faasipinge jälgimiseks

    Kuigi ATS-i põhisüsteem on kolmefaasiline 400/415V süsteem, on kontrolleri juhendis alapinge ja ülepinge piirid toodud vahemikus 160–290V. See vastab üksikute 230V faasipingete jälgimisele faasi ja neutraaljuhi vahel.

    A-tüüpi kontroller

    Standardne A-tüüpi kontroller sisaldab automaatset ja käsitsi juhtimisrežiimi, põhi- ja reservtoiteallika jälgimist, reguleeritavaid viiteid, generaatori juhtimist, tulekaitsesüsteemi juhtimisliidest ning LED-ekraani.

    Funktsioon A-tüüpi kontroller
    Automaatne / käsitsi ümberlülitus Jah
    Põhiasend Jah
    Reservasend Jah
    OFF-asend Jah
    Faasi kadumise jälgimine Jah
    Alapinge jälgimine Jah
    Ülepinge jälgimine Jah
    Automaatne ümberlülitus ja tagasilülitus Jah
    Automaatne ümberlülitus ilma automaatse tagasilülituseta Jah
    Võrk–võrk Jah
    Võrk–generaator Jah
    Generaatori juhtimine Jah
    Tulekaitsesüsteemi juhtimisliides Jah
    Ekraan LED

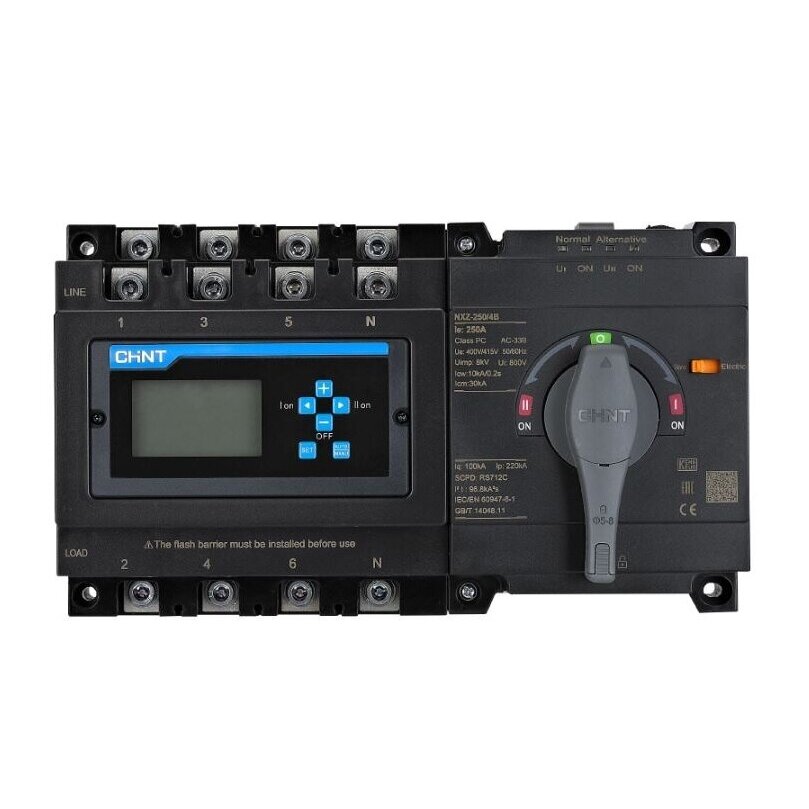

    Juhtpaneel

    Kontrolleri esipaneelil kuvatakse eraldi põhi- ja reservtoiteallika olek ning pingeparameetrid. Nuppude abil saab valida automaatse või käsirežiimi, muuta parameetreid ning allikat käsitsi ümber lülitada.

    Juhtimine / näidik Funktsioon
    Automatic / Manual Automaatse või käsirežiimi näit ja valik.
    Setting Parameetrite seadistusrežiim.
    Generator startup Generaatori käivitussignaali näit.
    Fire-fighting startup Tulekaitse juhtimisfunktsiooni aktiveerimise näit.
    Normal Põhitoite pinge ja oleku kuvamine.
    Alternative Reservtoite pinge ja oleku kuvamine.
    OFF Lülitab ATS-i käsirežiimis lahutatud asendisse.
    + / − Seadistusväärtuste suurendamiseks või vähendamiseks.

    Lühise karakteristikud

    100kA
    Iq tinglik lühisvool
    20kA
    Icm lühise sisselülitusvõime
    10kA / 0.2s
    Icw lühiajaline taluvusvool
    ATS ei asenda kaitselülitit

    Näidatud Iq, Icm ja Icw karakteristikud kirjeldavad ümberlülitusseadme võimet töötada lühise tingimustes koos vastava kaitse koordineerimisega. ATS-i tuleb kasutada koos õigesti valitud kaitselülitite või kaitsmetega.

    Ümberlülitusaeg

    Kontaktide ümberlülitusaeg 0.6s x (1 ±50%)
    Kogu töö-ümberlülitusaeg 1.2s x (1 ±10%)
    Programmeeritav ümberlülitusviide 0-300s

    Ümberlülitusviide ei ole sama mis kontaktide mehaaniline ümberlülitusaeg. Viide määrab, kui kaua kontroller enne ümberlülitusprotsessi alustamist ootab, samas kui kontaktide ümberlülitusaeg kirjeldab ATS-i mehhanismi enda tööd.

    Standardid ja vastavus

    Ümberlülitusseadmete standardid IEC 60947-1, IEC 60947-6-1
    Madala temperatuuri katse IEC 60068-2-1
    Kõrge temperatuuri katse IEC 60068-2-2
    Niiskuskatse IEC 60068-2-30
    Soolapihustuskatse IEC 60068-2-11
    Sertifitseerimine CB, CE, KEMA

    Tehnilised andmed

    Toote tüüp Automaatne reservtoite ümberlüliti ATS
    Toiteallikate arv 2
    Elektrisüsteem Kolmefaasiline, neljajuhtmeline
    Pooluste arv 4P
    Nimivool 125A
    Nimitööpinge Ue 400/415V AC, 50Hz
    Nimiisolatsioonipinge Ui 800V AC
    Impulsstaluvuspinge Uimp 8kV
    Kasutuskategooria AC-33B
    Tinglik lühisvool Iq 100kA
    Lühise sisselülitusvõime Icm 20kA
    Lühiajaline taluvusvool Icw 10kA / 0.2s
    Kontaktide ümberlülitusaeg 0.6s x (1 ±50%)
    Töö-ümberlülitusaeg 1.2s x (1 ±10%)
    Mehaaniline kasutusiga 8500 tsüklit
    Elektriline kasutusiga 1500 tsüklit
    Kontrolleri tüüp A-tüüp, standardne
    Kontrolleri paigaldus Integreeritud / eraldi
    Kontrolleri toitepinge Us 230/240V AC, 50/60Hz
    Juhtpinge vahemik 85%–110% Ue
    Ümberlülitusviide 0-300s
    Tagasilülitusviide 0-300s
    Saasteaste 3
    Peaahela paigalduskategooria IV
    Abiahela paigalduskategooria III
    Kontrolleri paigalduskategooria II
    Kasutuskategooria AC-33B
    Maksimaalne paigalduskõrgus Kuni 2000m ilma täiendava võimsuse vähendamise hindamiseta

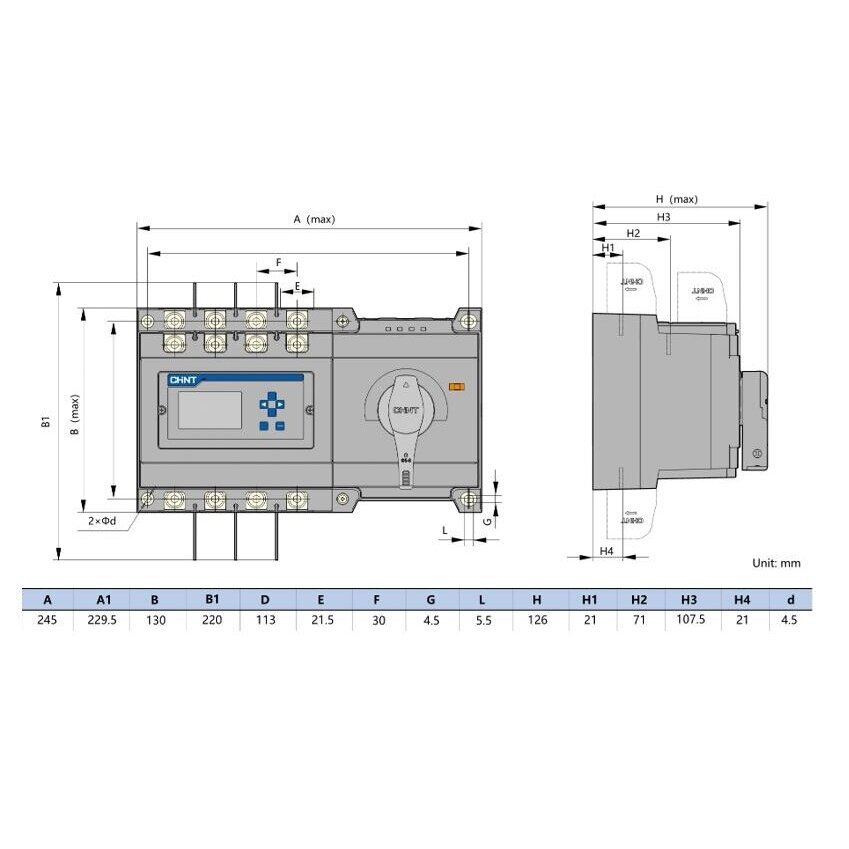

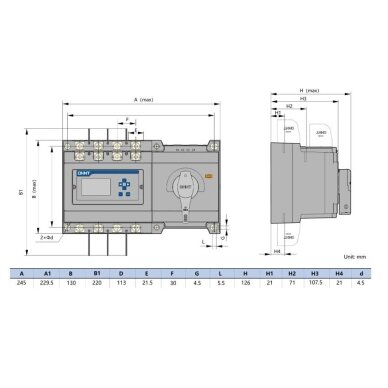

    Mõõtmed 245x130x126mm

    Eelised

    • 125A nimivool kolmefaasilistele reservtoitesüsteemidele.
    • 4P konstruktsioon lülitab ümber kolm faasi ja neutraali.
    • 400/415V AC kolmefaasilistele neljajuhtmelistele süsteemidele.
    • AC-33B kasutuskategooria ümberlülitusseadmetele, mis sobivates kasutustingimustes võivad juhtida sega- ja mootorikoormusi.
    • Võrk–võrk ja võrk–generaator töörežiimid.
    • Automaatne ja käsitsi ümberlülitus.
    • Reguleeritavad alapinge ja ülepinge piirid.
    • Reguleeritav 0–300s ümberlülitus- ja tagasilülitusviide.
    • Generaatori käivitamise ja peatamise juhtimine.
    • OFF-asend võimaldab koormuse mõlemast allikast lahutada.
    • Faasi kadumise jälgimine.
    • Tulekaitsesüsteemi juhtimisliides.
    • LED-ekraan põhi- ja reservtoiteallika oleku jälgimiseks.
    • Kõrged lühise karakteristikud: Iq 100kA, Icm 20kA, Icw 10kA / 0.2s.

    Puudused / piirangud

    • Ei ole mõeldud allikate paralleelseks tööks: korraga toidab koormust ainult üks allikas.
    • Ei ole toiteallikate sünkroniseerimisseade.
    • ATS ei asenda lühisekaitset: vajalik on kaitselülitite või kaitsmete nõuetekohane koordineerimine.
    • Neutraali ja PE skeem tuleb projekteerida vastavalt konkreetsele elektrisüsteemile ja generaatori maanduspõhimõttele.

    Milleks sobib?

    • Põhivõrgu ja generaatori vahel ümberlülitamiseks
    • Kahe sõltumatu elektrivõrgu sisendi vahel ümberlülitamiseks
    • Tööstuslikele elektrisüsteemidele
    • Ärihoonetele
    • Korter- ja elamutele
    • Tootmis- ja laohoonetele
    • Pumbajaamadele ja tehnosüsteemidele
    • Objektidele, kus on vajalik automaatne reservtoite ümberlülitus

    Milleks ei sobi?

    • Süsteemidele, mis nõuavad täielikult katkematut UPS-toidet
    • Erinevate AC-allikate paralleelseks tööks
    • Generaatori ja elektrivõrgu faaside sünkroniseerimiseks
    • Üle 125A nimikoormustele
    • Kaitselüliti või kaitsme asendamiseks

    Praktiline kasutusnäide

    Äri- või tööstusobjektil kasutatakse peamise toiteallikana 400/415V kolmefaasilist elektrivõrku ning reservtoiteallikana kolmefaasilist generaatorit. ATS jälgib pidevalt põhivõrgu faase ja pinget. Faasi kadumisel või pinge langemisel alla määratud piiri edastatakse pärast määratud viiteaega generaatori käivitussignaal. Kui generaatori pinge stabiliseerub, lülitab ATS L1, L2, L3 ja N reservtoiteallikale. Põhivõrgu taastumisel saab koormuse pärast määratud tagasilülitusviidet automaatselt põhitoiteallikale tagasi lülitada.

    Korduma kippuvad küsimused (KKK)

    Milline on ATS-i nimivool?

    125A.

    Milline on tööpinge?

    400/415V AC, 50Hz kolmefaasilise neljajuhtmelise süsteemi jaoks.

    Mida tähendab 4P?

    Ümber lülitatakse neli juhti – L1, L2, L3 ja N.

    Kas ATS-i saab kasutada generaatoriga?

    Jah. Kontroller toetab võrk–generaator režiimi ja sisaldab generaatori käivituse juhtimisfunktsiooni.

    Kas seda saab kasutada kahe elektrivõrgu sisendiga?

    Jah. Toetatud on võrk–võrk töörežiim.

    Kas ATS lülitub automaatselt tagasi põhivõrgule?

    Võib. Toetatud on automaatne ümberlülitus automaatse tagasilülitusega või automaatne ümberlülitus ilma automaatse tagasilülituseta.

    Kas ümberlülitusviidet saab reguleerida?

    Jah. Ümberlülitus- ja tagasilülitusviited on reguleeritavad vahemikus 0 kuni 300s.

    Kas faasi kadumist jälgitakse?

    Jah. Nii põhi- kui ka reservtoiteallika jaoks on ette nähtud faasi kadumise / pinge kadumise jälgimine.

    Kas seadmel on alapinge ja ülepinge jälgimine?

    Jah. Kontrolleri juhendi järgi on alapinge piir reguleeritav vahemikus 160–200V ja ülepinge piir vahemikus 240–290V.

    Kas ümberlülitamist saab teha käsitsi?

    Jah. Saadaval on automaatne ja käsitsi juhtimisrežiim.

    Kas on olemas OFF-asend?

    Jah. Käsirežiimis saab valida lahutatud OFF-asendi.

    Milline on isolatsioonipinge?

    Nimiisolatsioonipinge Ui on 800V AC.

    Milline on impulsstaluvuspinge?

    Uimp – 8kV.

    Milline on kasutuskategooria?

    AC-33B.

    Oluline elektriohutuse ja projekteerimise märkus

    125A 4P ATS tuleb valida ja ühendada vastavalt konkreetse elektripaigaldise projektile. Arvesse tuleb võtta kaablite ristlõikeid, eeldatavat lühisvoolu, kaitselülitite või kaitsmete koordineerimist, neutraali ja PE skeemi, generaatori maandust ning juhtimisloogikat. ATS ei ole ette nähtud kahe AC-toiteallika paralleelseks ühendamiseks ega asenda lühisekaitseseadmeid.

    Automaatne reservtoite ümberlüliti ATS 125A – 4P kolmefaasiline 400/415V AC automaatne ümberlülitusseade kahe sõltumatu elektrienergia allika jaoks. Toetab võrk–võrk ja võrk–generaator skeeme, automaatset ja käsitsi juhtimist, faasi kadumise, alapinge ja ülepinge jälgimist, reguleeritavaid ümberlülitus- ja tagasilülitusviiteid ning generaatori käivituse juhtimist. Nimivool 125A, Ui 800V AC, Uimp 8kV, kasutuskategooria AC-33B, Iq 100kA, Icm 20kA, Icw 10kA / 0.2s.
