  • Uus   Vaskvoolulatt | 40 × 3 mm | 4 m | IEK | YBC10-03-040

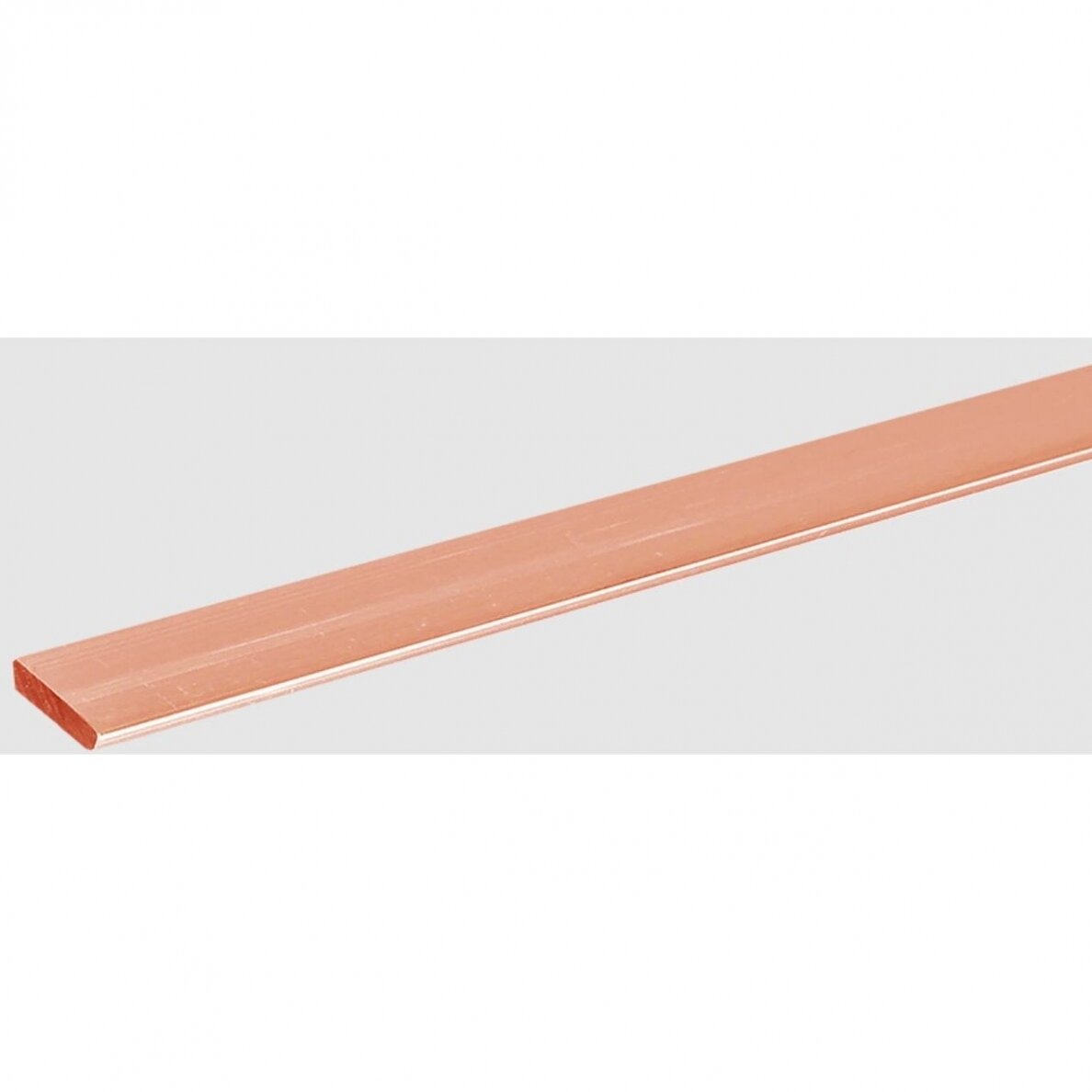

    Vaskvoolulatt | 40 × 3 mm | 4 m | IEK | YBC10-03-040

    Tootekood: YBC10-03-040
    Küsi
    Hind 105.06 € KM-ga
    ( 86.83 € KM-ta )
    Soovid teistsugust hinda? Paku oma!

    Jäik vaskvoolulatt 40 × 3 mm (120 mm²), 4 m pikkune kilpide faasi-, N- ja PE-siinideks. Orienteeruv lubatud vool DIN 43671 järgi – 366 A (isoleerimata, AC, +35 °C). Lati kaal – umbes 4,3 kg.

  • Info

    Vaskvoolulatt | 40 × 3 mm | 4 m | IEK | YBC10-03-040

    Jäik lame elektrotehnilisest vasest latt 40 × 3 mm, pikkus 4 m. L1–L3, N ja PE peasiinideks jaotuskilpides, alajaamades, UPS-, aku- ja päikeseelektrijaamade DC-süsteemides.

    Põhimõte:
    Ristlõige – 120 mm². Orienteeruv lubatud püsivool DIN 43671 järgi – 366 A (üks isoleerimata latt faasi kohta, vahelduvvool, ümbritsev õhk +35 °C, lati temperatuur +65 °C). Suletud kilbis on lubatud vool väiksem, värvitud latil suurem, seega kinnitab lõpliku mõõdu kilbi projekteerija.
    Ristlõige
    120 mm²
    Lubatud vool (DIN 43671)
    366 A
    Lati kaal
    ~4,3 kg
    Pikkus
    4 m

    Tööpõhimõte

    Latt kinnitatakse kilbis isoleeritud hoidikutele ja ühendatakse poltühendustega aparaatide klemmide, koormuslülitite ja teiste lattidega. Enne ühendamist puhastatakse kontaktpinnad puhta metallini ja kaetakse kontaktpastaga.

    Lamedal 40 × 3 mm profiilil on suur jahutuspind, seega annab latt hästi soojust ära ja juhib suurt voolu väikese takistusega – umbes 143,7 µΩ/m temperatuuril 20 °C.

    Õige mõõdu ja kvaliteetsete ühenduste korral töötab peasiin ülekuumenemata ning kaod ja pingelang ühendustes jäävad minimaalseks.

    Miks valida 40 × 3 mm latt?
    See võimaldab jaotada kuni 366 A voolu ühe jäiga juhiga: ilma kaablikimpudeta, korralike poltharudega ja selge faaside paigutusega kilbis.

    Tehnilised andmed

    Toote tüüp Jäik lame vaskvoolulatt
    Tootja / kood IEK – YBC10-03-040
    Materjal Elektrotehniline vask (Cu-ETP / M1), ~99,9 % Cu
    Mõõdud (laius × paksus) 40 × 3 mm
    Pikkus 4 m
    Ristlõige 120 mm²
    Kaal, 1 m ~1,08 kg
    Lati kaal ~4,3 kg
    Takistus 20 °C juures ~143,7 µΩ/m
    Lubatud vool DIN 43671 järgi 366 A
    Vastav võimsus ~254 kW (400 V, 3 faasi, cos φ = 1)
    Kaal ja takistus on arvutatud vase tihedusega 8,96 g/cm³ ja eritakistusega 0,01724 Ω·mm²/m. DIN 43671 tingimused: isoleerimata latt, vahelduvvool, ümbritsev õhk +35 °C, latt +65 °C.

    Põhifunktsioonid

    • Peasiin – faaside L1–L3, N ja PE latid kilbis ühe jäiga juhiga.
    • Väike takistus – umbes 143,7 µΩ/m, väiksemad kaod ja pingelang.
    • Korralikud harud – aparaadid kinnitatakse poltidega otse latile.
    • Maandussiin – peamaanduslatt või potentsiaaliühtlustuse latt.
    • Töödeldav kohapeal – latti saab lõigata, puurida ja painutada kilbi konstruktsiooni järgi.

    Mille poolest erineb sarnastest lattidest?

    • 25 × 4 mm – väiksem ristlõige – 245–327 A, väiksemale koormusele.
    • 30 × 5 mm – suurem ristlõige – 379 A, suuremale koormusele või suletud kilpi.
    • Alumiiniumlatt – kergem ja odavam, kuid sama takistuse jaoks on vaja ~1,6 korda suuremat ristlõiget ja Cu–Al üleminekuühendusi.
    • Painduv latt – lühikesteks ühendusteks aparaatide vahel ja vibratsiooni kompenseerimiseks; jäik latt – peasiinideks.

    Kus kasutatakse?

    • Jaotuskilbid ja peajaotuskilbid – faasi-, N- ja PE-siinid.
    • Alajaamad – 0,4 kV poole ühendused ja sisendid madalpingekilpidesse.
    • UPS- ja akusüsteemid – DC-siinid, kus vool on suur ja pinge madal.
    • Päikeseelektrijaamad – AC- ja DC-kilpide siinid.
    • Maandus – peamaanduslatt, potentsiaaliühtlustus.
    • Tööstusseadmed – jõuühendused juhtimis- ja jaotuskappides.

    Kasutus vajaduse järgi

    Kilbitootjale.
    Ühesuguse mõõduga siinid faasidele, N-le ja PE-le – selge konstruktsioon ja kiire koostamine.
    Energeetikule ja töövõtjale.
    Alajaama 0,4 kV poole ja peakilpide ühendused teadaoleva lubatud vooluga.
    UPS- ja akuintegraatorile.
    Väike DC-siini takistus – väiksem pingelang ja soojenemine.

    Praktiline kasutus

    Kui kilbis on vaja peasiini arvutusliku vooluga kuni 366 A, sobib 40 × 3 mm latt DIN 43671 järgi avatud paigalduses. Kui kilp on suletud ja soe, valige suurem ristlõige või värvitud latt – otsustage see koos projekteerijaga.

    Plussid

    • Suur lubatud vool – 366 A DIN 43671 järgi.
    • Väike takistus – umbes 143,7 µΩ/m.
    • Jäik profiil – hoiab geomeetriat ja talub kinnituskoormusi.
    • Kergesti töödeldav – lõigatakse, puuritakse, painutatakse.
    • Teadaolev kaal – ~4,3 kg latt, lihtne planeerida transporti ja paigaldust.

    Miinused / piirangud

    • Isoleerimata latt – vaja on isoleeritud hoidikuid, vahekaugusi ja kaitsekatteid.
    • Vask on raskem ja kallim kui alumiinium – pikkade siinide puhul kaaluge alumiiniumlatti.
    • Lubatud vool sõltub tingimustest – suletud kilbis väiksem kui tabeliväärtus.
    • Ei sobi vibratsiooni ja nihete korral – seal kasutage painduvaid latte.

    Ohutus- ja paigaldusmärkused

    • Enne tööd lülitage toide välja, välistage sisselülitamine ja kontrollige pinge puudumist.
    • Puhastage kontaktpinnad ja kandke peale kontaktpasta.
    • Poltühendustes kasutage klassi 8.8 polte koos taldrikvedrudega, pingutage tootja momendiga.
    • Hoidikute vahekauguse valige lühisvoolu järgi.
    • Vaske alumiiniumiga ühendage ainult Cu–Al üleminekuühenduste kaudu.
    • Katke isoleerimata osad; paigaldust teeb kvalifitseeritud elektrik.
    ☝ Elsprendimai.eu soovitab: Lati valik voolu järgi · Lattide tarvikud · Painduvad latid

    Kiirvaliku juhend

    Kui kilbis on vaja peasiini arvutusliku vooluga kuni 366 A, sobib 40 × 3 mm latt DIN 43671 järgi avatud paigalduses. Kui kilp on suletud ja soe, valige suurem ristlõige või värvitud latt – otsustage see koos projekteerijaga.

    40 × 3 mm
    120 mm²
    366 A
    4 m
    Sobib, kui vajate:
    • peasiini kuni 366 A DIN 43671 järgi;
    • faasi-, N- või PE-latti kilbis või alajaamas;
    • väikese takistusega DC-siini.
    Kontrollige enne kasutamist:
    • arvutuslikku voolu ja temperatuuri kilbis;
    • lühisvoolu ja hoidikute vahekaugusi;
    • aparaatide klemmide laiust ja poltide avade asukohti.
    Oluline meeldetuletus: latt ei asenda kilbi projekti – lubatud voolu, vahekaugused ja lühisekindluse kinnitab projekteerija standardi IEC 61439 järgi.

    KKK

    Millist voolu talub 40 × 3 mm latt?
    DIN 43671 järgi – 366 A (isoleerimata, AC, +35 °C); suletud kilbis vähem.
    Kui palju latt kaalub?
    Umbes 1,08 kg/m, kogu 4 m latt – umbes 4,3 kg.
    Mitu kW saab üle kanda?
    Kolmefaasilises 400 V süsteemis cos φ = 1 korral – umbes 254 kW.
    Kas sobib alalisvoolule?
    Jah; takistus on umbes 143,7 µΩ/m, selle järgi arvutatakse DC-siini pingelang.
    Kas kaks latti faasi kohta annavad kahekordse voolu?
    Ei, umbes 1,6–1,8 korda rohkem, sest paralleelsed latid soojendavad teineteist.
    Kas latti võib lõigata, painutada ja värvida?
    Jah; painutage ainult tööriistaga ja jätke kontaktkohad värvimata.

    Vaskvoolulatt | 40 × 3 mm | 4 m | IEK | YBC10-03-040

    Jäik vaskvoolulatt 40 × 3 mm (120 mm²) kilpide, alajaamade ja DC-süsteemide peasiinideks: 366 A DIN 43671 järgi, ~4,3 kg 4 m latt.

    Illustratiivne pilt võib olla loodud tehisintellekti abil. Toote välimus võib kujutatud tootest veidi erineda. Lähtuge tehnilisest spetsifikatsioonist.
