  • Uus   -294.67€Ventilaatori kiiruse ja elektrisoojendi temperatuuripõhine trafo-regulaator | 3,5A | 230VAC | pinnapealne | Sentera Controls | GTTE1-35L22

    Ventilaatori kiiruse ja elektrisoojendi temperatuuripõhine trafo-regulaator | 3,5A | 230VAC | pinnapealne | Sentera Controls | GTTE1-35L22

    Tootekood: GTTE1-35L22
    Küsi
    Hind 526.22 € KM-ga
    ( 434.89 € KM-ta )
    820.89 € Säästa 294.67 €
    pakkumine kehtib kuni 2026-12-31
    Soovid teistsugust hinda? Paku oma!
  • Info

    Ventilaatori kiiruse ja elektrisoojendi temperatuuripõhine trafo-regulaator | 3,5A | 230VAC | pinnapealne | Sentera Controls | GTTE1-35L22

    GTTE1-35L22 – Sentera Controls temperatuuripõhine trafo-kiiruseregulaator ventilaatorite kiiruse ja elektrikütteseadme juhtimiseks. Juhib ühefaasiliste 230 VAC mootoritega sissepuhke- ja väljatõmbeventilaatoreid (summaarne vool kuni 3,5 A) ning lülitab sisse / välja kuni 16 A (3 kW) elektrikütteseadme eraldi Schuko pistikupesa kaudu.

    Põhimõte:
    Üks seade sisekliima jaoks: ventilaatorid kiirenevad temperatuuri järgi ja soojendi lülitub sisse, kui soojust napib. Kõik ühendatakse pistikutega – regulaator riputatakse seinale ja ühendatakse pistikupessa.
    Kellele / milleks GTTE1-35L22:
    See mudel on mõeldud võimsamatele ventilaatoritele (kuni 3,5 A) – katuse- või kanaliventilaatoritele ladudes, töökodades, saalides või ventilaatorirühmale.
    Ventilaatorite maks. vool
    3,5 A
    Kütteseade
    Kuni 16 A (3 kW), ON/OFF
    Juhtimine
    Vastavalt temperatuurile 21–35 °C
    Kaitse
    IP54, pistikühendus

    Tööpõhimõte

    Regulaator kinnitatakse seinale integreeritud plaadi abil ja saab toite 1,5 m Euro-pistikuga kaabli kaudu (230 VAC / 16 A). Sissepuhke- ja väljatõmbeventilaatorid ühendatakse kahte Schuko pistikupessa, elektrikütteseade – kolmandasse (16 A, 3 kW). Iga pistikupesa on kaitstud eraldi kaitsmega.

    Regulaatori süda on mitme haruga (astmega) autotrafo. Iga aste annab mootorile erineva fikseeritud pinge ning väljundpinge jääb SIINUSKUJULISEKS nagu võrgus. Tänu sellele töötab mootor vaikselt ka madalal kiirusel – trafo-kiiruseregulaator sobib ka neile mootoritele, mis elektroonilise (pooljuht-) regulaatoriga undavad või kuumenevad.

    Integreeritud PT500 anduri (4 m) temperatuuri järgi muudab regulaator automaatselt ventilaatorite kiirust viies astmes seatud piiride vahel: minimaalne pinge valitakse nupuga 80 / 140 / 170 / 190 VAC hulgast, maksimaalne – 140 / 170 / 190 / 230 VAC hulgast. Temperatuur seadistatakse potentsiomeetriga 21–35 °C, proportsionaalne vahemik 2 °C, hüsterees 0,2 °C. Elektrikütteseadet juhitakse sisse- / väljalülitamisega lisaväljundi kaudu.

    Reguleerimine on astmeline, mitte sujuv: kiirus muutub hüppeliselt fikseeritud pingete vahel. Inseneri märkus: iga astme kiirus sõltub mootori ja ventilaatori karakteristikust, seetõttu tasub pärast käivitamist kontrollida, kas mootor madalaimal kasutataval astmel kindlalt käivitub.

    Kasu GTTE1-35L22?
    Ventilatsioon ja elektriküte ühe temperatuuriseade järgi – ilma eraldi termostaadi, releede ja keerulise paigalduseta.

    Tehnilised andmed

    Toote tüüp Ventilaatorite kiiruse ja elektrisoojendi temperatuuripõhine trafo-regulaator
    Tootja / kood Sentera Controls / GTTE1-35L22
    Seeria GTTE1 (3,5 / 7,5 A)
    Toitepinge 230 VAC, 50–60 Hz
    Ventilaatorite maks. summaarne vool 3,5 A
    Kütteseadme väljund Schuko pistikupesa, kuni 16 A (3 kW), sisse / välja
    Ventilaatorite kiirus 5 astet, automaatselt vastavalt temperatuurile
    Min. pinge (nupp) 80 / 140 / 170 / 190 VAC
    Maks. pinge (nupp) 140 / 170 / 190 / 230 VAC
    Väljundpinge kuju Siinuskujuline (autotrafo)
    Temperatuuri seadistus 21–35 °C, potentsiomeeter
    Proportsionaalne vahemik / hüsterees 2 °C / 0,2 °C
    Temperatuuriandur Integreeritud PT500, 4 m, 500 Ω 0 °C juures, mõõtevahemik -30…+70 °C
    Ühendamine 1,5 m kaabel Euro-pistikuga; 2 Schuko pistikupesa ventilaatoritele, 1 Schuko pistikupesa kütteseadmele
    Kaitse 5×20 mm, T-5,0 A-H; iga pistikupesa on kaitstud eraldi
    Korpus ABS-plast, UL94-V0, hall RAL 7035
    Kaitseklass IP54 (EN 60529), ainult siseruumides kasutamiseks
    Töökeskkond -10…+40 °C, 5–80 % rH kondenseerumiseta
    Pakendi mõõtmed 340×255×155 mm
    Kaal 5,00 kg neto / 5,80 kg bruto
    Vastavus LVD 2014/35/EL (EN 60335-1), EMC 2014/30/EL (EN 61000-6-2, EN 61000-6-3)

    Tootja dokumentatsioon

    ✔ Soovitab Elektrotechnikos sprendimai

    Tootja originaaldokumentatsioon – tehnilised andmed, ühendusskeemid ja paigaldusjuhised.

    Põhifunktsioonid

    • Ventilaatorite kiirus temperatuuri järgi – 5 astet nuppudega seatud min. ja maks. pinge vahel.
    • Elektrikütteseadme juhtimine – eraldi Schuko pistikupesa kuni 16 A (3 kW), sisse / välja.
    • Sissepuhe ja väljatõmme – kaks pistikupesa sissepuhke- ja väljatõmbeventilaatoritele.
    • Integreeritud 4 m PT500 andur – eraldi andurit pole vaja.
    • Pistikupesade eraldi kaitsmed – rike ühes ahelas ei lülita teisi välja.

    Kus kasutatakse?

    • Kasvuhooned
    • Majandushooned, loomade ja lindude pidamise ruumid
    • Elamud, töökojad, tehnoruumid
    • Ruumid, mida on vaja nii ventileerida kui ka soojendada

    Kasutamine vastavalt vajadusele

    Põllumehele ja kasvuhoone omanikule.
    Ventilatsioon ja küte ühe seatud temperatuuri järgi, ilma eraldi termostaadita.
    Elektrikule.
    Pistikühendus, pistikupesade eraldi kaitsmed, integreeritud andur.
    Ventilatsiooni paigaldajale.
    Min. ja maks. kiirus seadistatakse nuppudega vastavalt konkreetsetele ventilaatoritele.

    Rakendusjuhend: kuidas kasutatakse praktikas

    GTTE1-35L22 tüüpilised rakendused:

    Objekt Mida ühendatakse Tulemus Paigaldaja märkus
    Kasvuhoone Sissepuhke- ja väljatõmbeventilaatorid → 2 pistikupesad; soojendi → 3 pistikupesa Ventileeritakse ja köetakse ühe seade järgi Paigaldage andur taimede tsooni, mitte kütteseadme juurde
    Linnula / loomapidamisruum Ventilaatorid → pistikupesad; elektrisoojendi → soojendi pistikupesa Hoitakse püsivat temperatuuri Soojendi – kuni 16 A (3 kW)
    Töökoda, ladu Väljatõmbeventilaator → pistikupesa Ventilaator kiireneb temperatuuri tõustes Ventilaatorite summaarne vool – kuni 3,5 A
    Vaikne töö Min. pinge nupp – 80 või 140 VAC Väikese vajaduse korral pöörlevad ventilaatorid aeglaselt ja vaikselt Kontrollige, kas mootor käivitub madalaima pinge juures

    Kuidas valida regulaatori voolu

    Mootori(te) nimivool Soovitatav mudel
    kuni 3,5 A GTTE1-35L22 (3,5 A) ← see mudel
    3,5–7,5 A GTTE1-75L22 (7,5 A)
    Reegel: regulaatori maks. vool ≥ mootori (või mitme mootori summa) nimivool mootori andmesildilt. Trafo-regulaatori puhul on mootori käivitusvool tootja poolt juba arvesse võetud, lisavaru pole vaja. Mitu ventilaatorit ühendage ainult sama tüüpi pingega reguleeritavate AC-mootoritega. Soojendi vool arvestatakse eraldi (kuni 16 A).
    Millal valida muu lahendus: soojendit pole vaja juhtida – GTT-1 seeria (käsirežiimiga); veeküttega soojendi ja Modbus – GTH21 seeria; sujuv juhtimine 0-10 VDC – elektrooniline EVS-1 seeria.

    Plussid

    • Ventilaatorite ja elektrisoojendi juhtimine ühes seadmes
    • Soojendi pistikupesa kuni 16 A (3 kW)
    • Integreeritud 4 m PT500 andur
    • Pistikühendus, pistikupesade eraldi kaitsmed
    • Siinuskujuline väljundpinge – vaikne töö
    • IP54 korpus, töökeskkond kuni +40 °C

    Miinused / piirangud

    • Astmeline, mitte sujuv reguleerimine
    • Käsitsi kiirusrežiimi pole – ainult automaatjuhtimine
    • Temperatuuri seadistus ainult 21–35 °C
    • Soojendit juhitakse ainult sisse / välja
    • 0-10 VDC, Modbusi ja TK-klemme pole
    • Ainult ühefaasilistele pingega juhitavatele AC-mootoritele; EC-ventilaatoritele ei sobi

    Ohutus- ja paigaldusmärkused

    • Paigalduse ja ühendamise teeb kvalifitseeritud elektrik pärast toite väljalülitamist.
    • Ühendage kindlasti kaitsemaandus (PE).
    • Ühendatud mootorite summaarne nimivool ei tohi ületada 3,5 A.
    • Vahetage kaitset ainult sama tüübi ja nimivooluga kaitsme vastu, mis on märgitud tehnilises andmelehes.
    • Elektrikütteseadme võimsus – mitte üle 16 A (3 kW).
    • Ühendage regulaator maandatud pistikupessa, mille ahel on arvestatud ventilaatorite ja kütteseadme summaarsele koormusele.
    • Ainult siseruumides kasutamiseks (-10…+40 °C).

    Kiire valikujuhend

    3,5 A
    230 VAC
    Soojendi 16 A
    PT500 4 m
    IP54
    Sobib, kui on vaja:
    • ventilaatorite kuni 3,5 A ja elektrisoojendi kuni 16 A juhtimiseks temperatuuri järgi;
    • kasvuhoonetele ja majandusruumidele;
    • kiire pistikühendus.
    Kontrollige enne kasutamist:
    • ventilaatorite koguvoolu ja kas mootorid on pingega reguleeritavad;
    • soojendi voolu (kuni 16 A) ja pistikut;
    • kas vajalik temperatuur jääb vahemikku 21–35 °C;
    • kas elektriahel peab vastu kogukoormusele.
    Oluline meeldetuletus: GTTE1-35L22 ei juhi EC-ventilaatoreid, kolmefaasilisi mootoreid ega veekalorifeere.

    KKK

    Millist kütteseadet saab ühendada?
    Elektrikütteseade Schuko pistikuga kuni 16 A (3 kW); see lülitatakse sisse ja välja vastavalt temperatuurile.
    Mitu ventilaatorit saab ühendada?
    Kaks – sissepuhke ja väljatõmbe – eraldi pistikupesadesse; nende summaarne vool kuni 3,5 A.
    Millises temperatuurivahemikus see töötab?
    Seadistus 21–35 °C, proportsionaalne vahemik 2 °C, hüsterees 0,2 °C.
    Kas saab seadistada minimaalse kiiruse?
    Jah, min. pinge valitakse ühe nupuga (80 / 140 / 170 / 190 VAC), maks. – teise nupuga (140 / 170 / 190 / 230 VAC).
    Kas andur on komplektis?
    Jah, integreeritud 4 m PT500 andur.

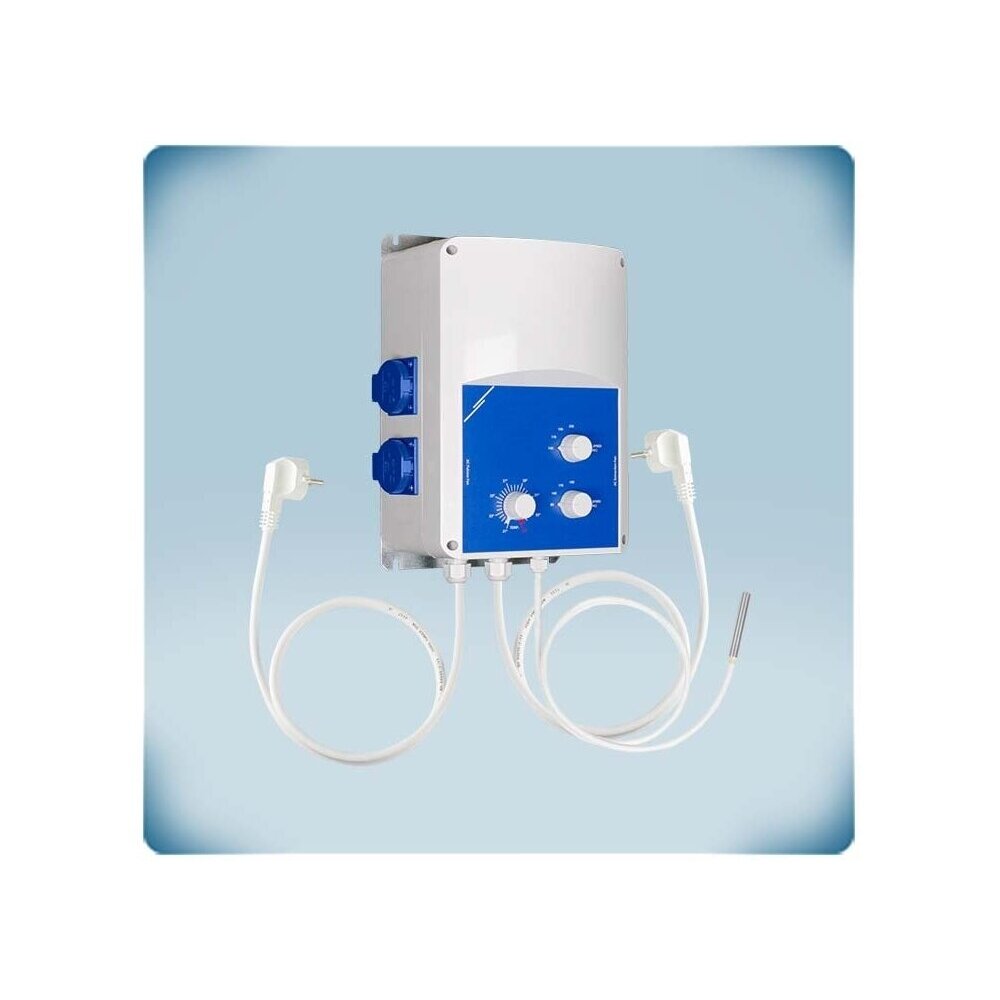

    Ventilaatori kiiruse ja elektrisoojendi temperatuuripõhine trafo-regulaator | 3,5A | 230VAC | pinnapealne | Sentera Controls | GTTE1-35L22

    Sentera GTTE1-35L22 – ventilaatorite kiiruse ja elektrisoojendi temperatuuripõhine trafo-regulaator, ventilaatorid kuni 3,5 A, soojendi kuni 16 A, 230 VAC, PT500 4 m, IP54.

    Illustratiivne pilt võib olla loodud tehisintellekti abil. Toote välimus võib kujutatud tootest veidi erineda. Lähtuge tehnilisest spetsifikatsioonist.
