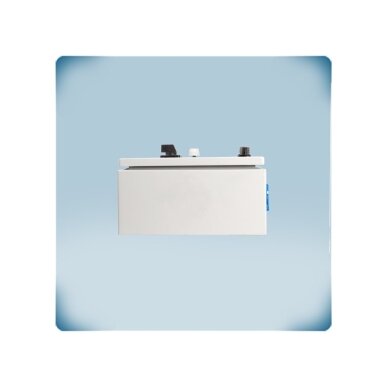

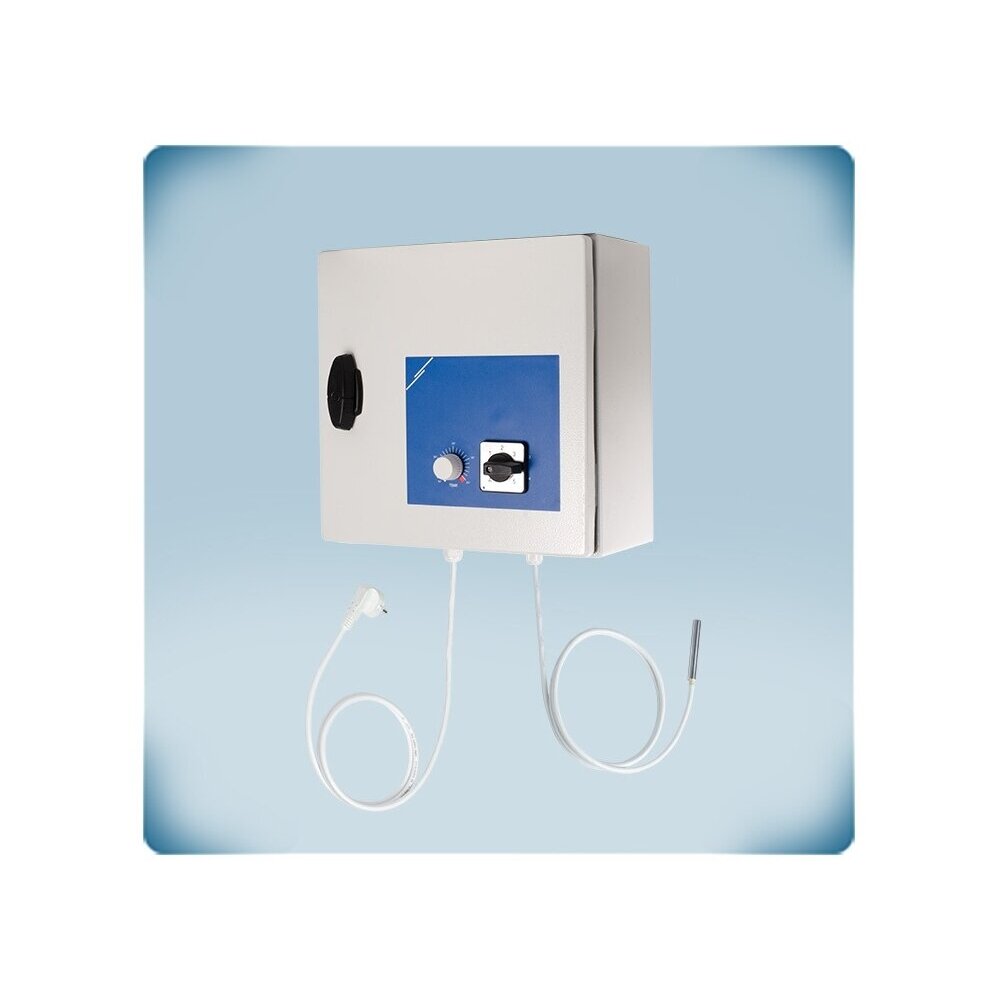

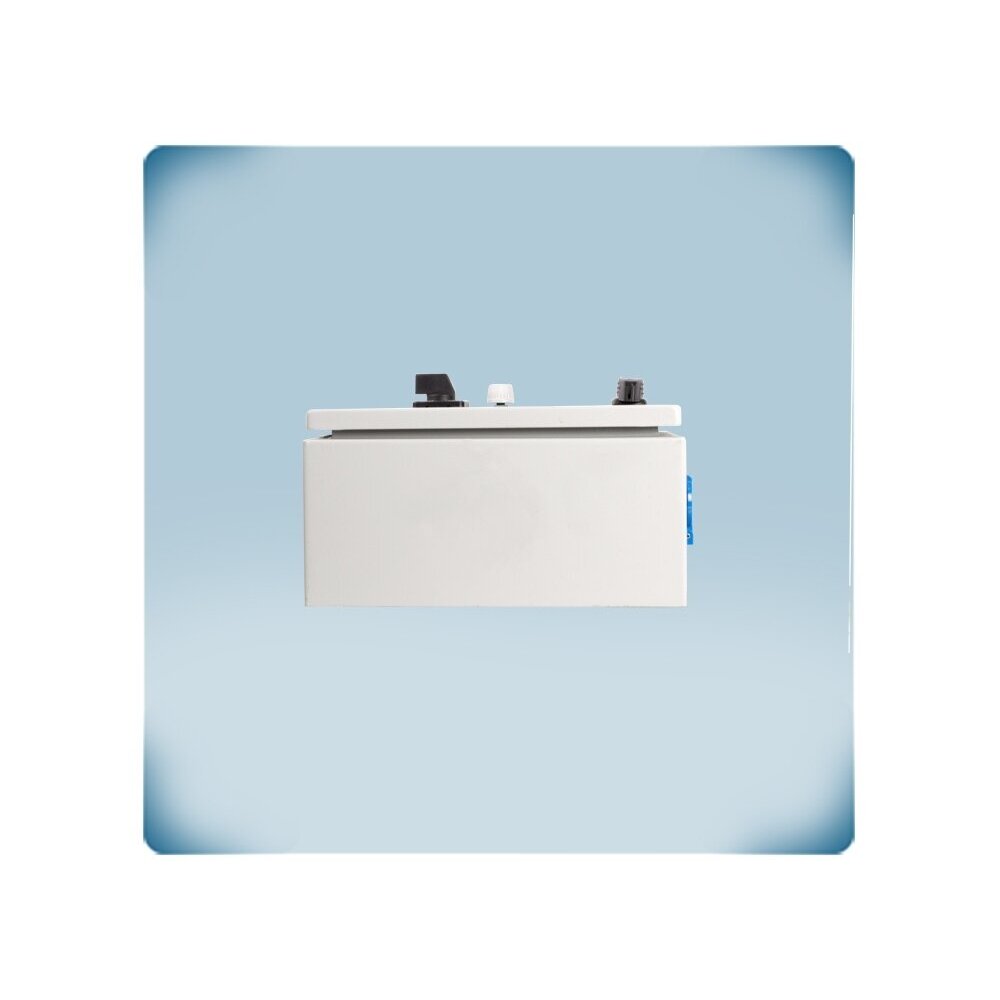

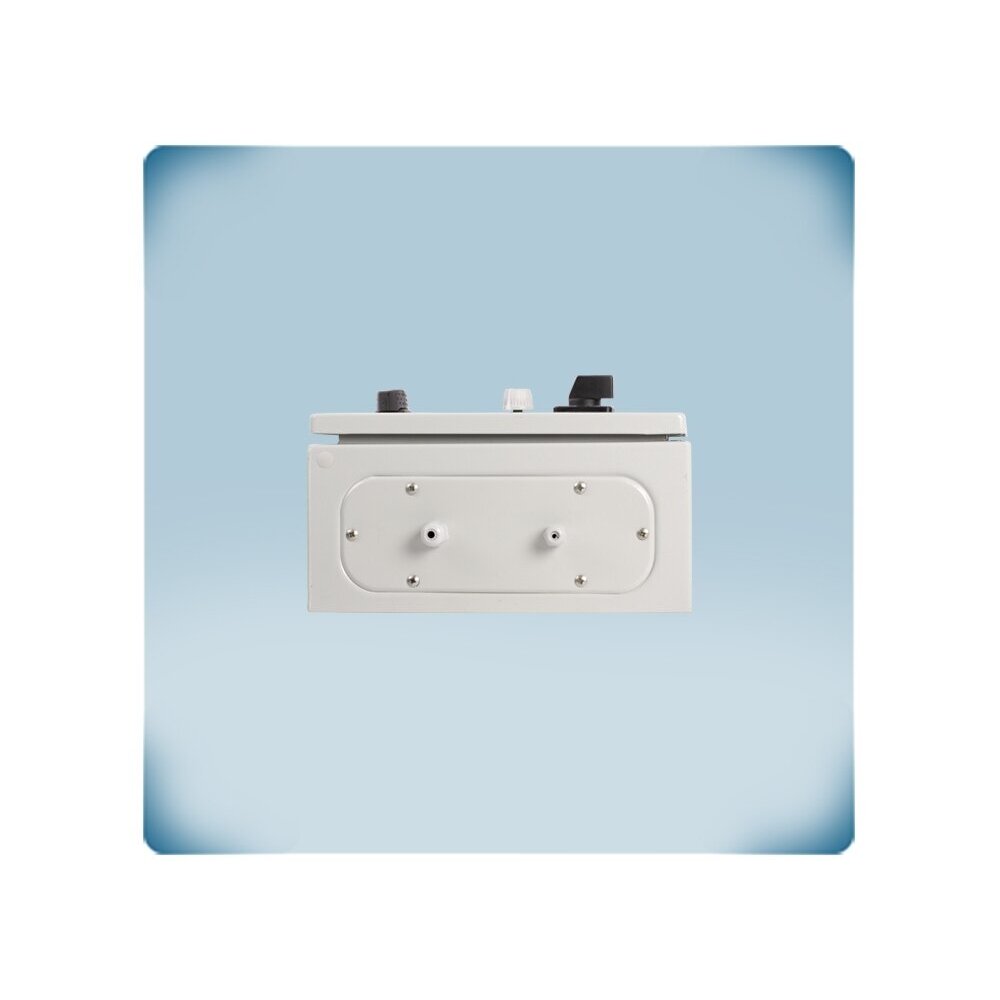

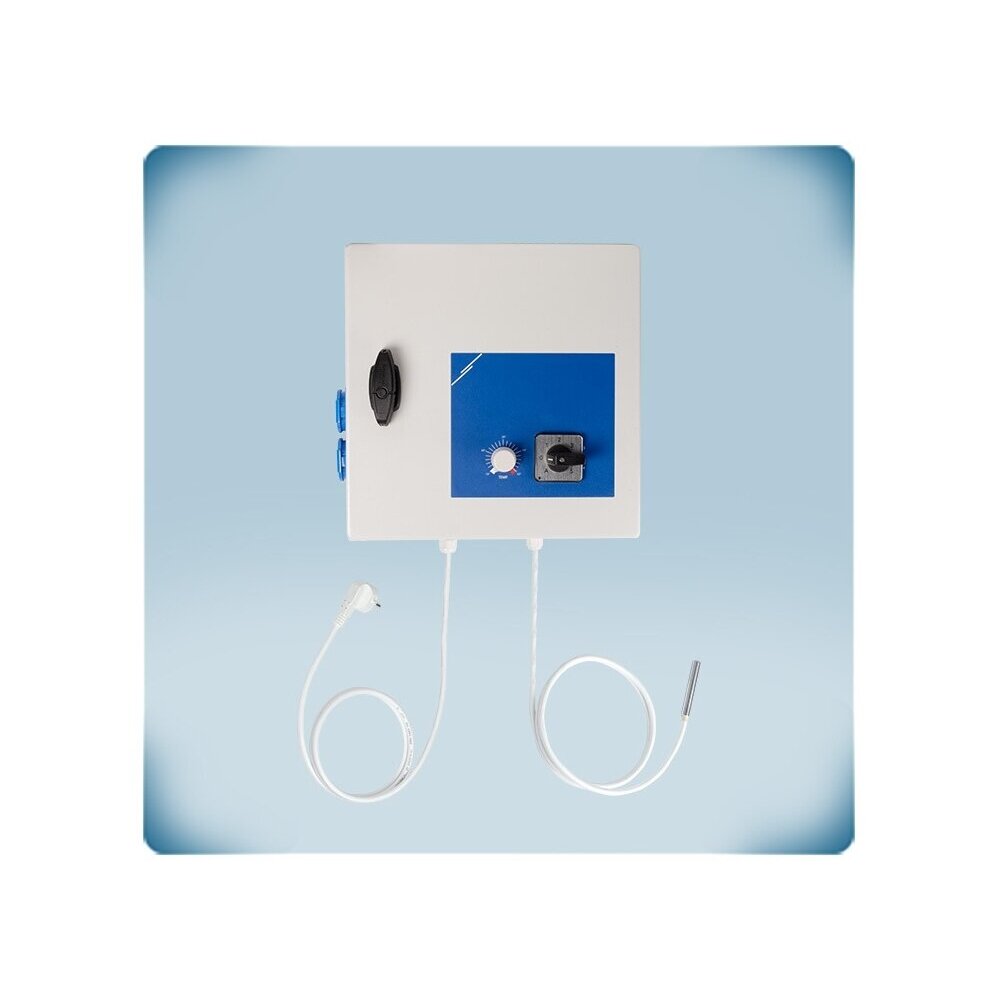

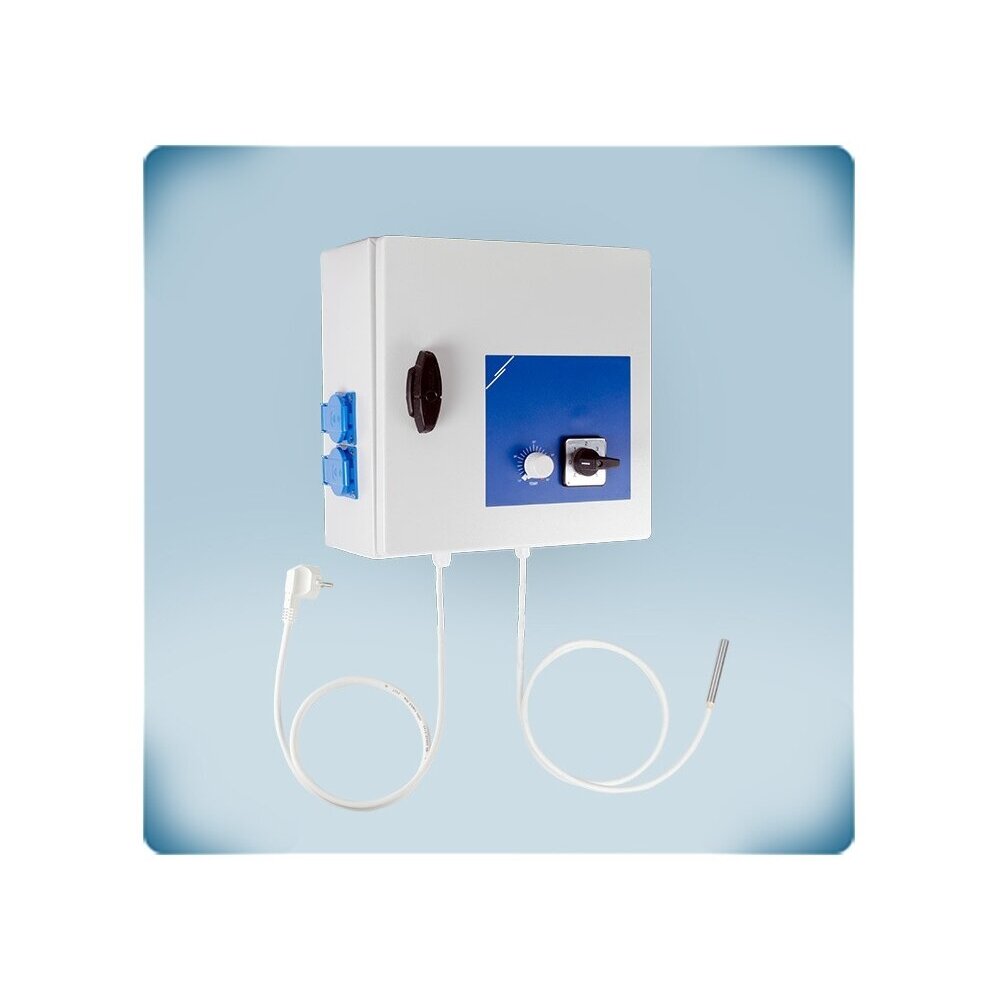

    Ventilaatori mootori temperatuuripõhine trafo-kiiruseregulaator | 12A | 230VAC | pinnapealne | IP54 | Sentera Controls | GTT-1120L22

    Tootekood: GTT-1120L22
    Küsi
    Hind 691.77 € KM-ga
    ( 571.71 € KM-ta )
    1079.16 € Säästa 387.39 €
    pakkumine kehtib kuni 2026-12-31
    Soovid teistsugust hinda? Paku oma!
  • Info

    Ventilaatori mootori temperatuuripõhine trafo-kiiruseregulaator | 12A | 230VAC | pinnapealne | IP54 | Sentera Controls | GTT-1120L22

    GTT-1120L22 – Sentera Controls temperatuuri järgi töötav ventilaatori trafo-kiiruseregulaator ühefaasilistele 230 VAC mootoritele (ventilaatoritele ja pumpadele) kuni 12 A. Integreeritud 4 m PT500 kapillaarandur, kaks Schuko pistikupesa ja pistikuga toitekaabel – ühendatakse ilma klemmide paigaldamiseta.

    Põhimõte:
    „Ühenda pistikupessa ja töötab“: ventilaator või pump ühendatakse regulaatori pistikupessa, andur suunatakse juhitavasse ruumi ja potentsiomeetriga seatakse soovitud temperatuur. Automaatrežiimis muudetakse kiirust temperatuuri järgi, käsirežiimis valitakse aste.
    Kellele / milleks GTT-1120L22:
    See mudel on mõeldud suure võimsusega ventilaatoritele (kuni 12 A) – tööstusventilaatoritele tootmistsehhides, ladudes, majandushoonetes või suuremale ventilaatorirühmale.
    Maks. koormusvool
    12 A
    Juhtimine
    Vastavalt temperatuurile 15–35 °C / käsitsi
    Ühendamine
    Pistik + 2 Schuko pistikupesa
    Kaitse
    IP54, pinnapealne paigaldus

    Tööpõhimõte

    Regulaator kinnitatakse seinale integreeritud paigaldusplaadi abil ja saab toite 1,5 m Euro-pistikuga kaabli kaudu (230 VAC / 16 A). Koormus ühendatakse kahte paralleelsesse Schuko IP54 pistikupessa (250 VAC / 16 A) ning PT500 kapillaarandur (4 m) suunatakse juhitavasse ruumi.

    Regulaatori süda on mitme haruga (astmega) autotrafo. Iga aste annab mootorile erineva fikseeritud pinge ning väljundpinge jääb SIINUSKUJULISEKS nagu võrgus. Tänu sellele töötab mootor vaikselt ka madalal kiirusel – trafo-kiiruseregulaator sobib ka neile mootoritele, mis elektroonilise (pooljuht-) regulaatoriga undavad või kuumenevad.

    7-asendilise lülitiga valitakse: 0 – väljas, käsitsi astmed (väljundpinged järjest 0-(80)-110-140-170-190-230 VAC; 80 VAC haru tehases ühendamata) või A – automaatrežiim. Automaatrežiimis muudab regulaator mootori pinget astmeliselt vastavalt anduri temperatuurile: seadistus 15–35 °C potentsiomeetriga, proportsionaalne vahemik 5 °C, hüsterees 0,5 °C.

    Reguleerimine on astmeline, mitte sujuv: kiirus muutub hüppeliselt fikseeritud pingete vahel. Inseneri märkus: iga astme kiirus sõltub mootori ja ventilaatori karakteristikust, seetõttu tasub pärast käivitamist kontrollida, kas mootor madalaimal kasutataval astmel kindlalt käivitub. Sellel mudelil on integreeritud ülekuumenemiskaitse.

    Kasu GTT-1120L22?
    Kasutusvalmis temperatuuripõhine ventilatsioonikontroller: andur, pistik ja pistikupesad on juba paigaldatud ning siinuskujuline pinge tagab mootori vaikse töö.

    Tehnilised andmed

    Toote tüüp Temperatuuripõhine ventilaatori trafo-kiiruseregulaator
    Tootja / kood Sentera Controls / GTT-1120L22
    Seeria GTT-1 (3,5 / 5 / 7,5 / 12 A)
    Toitepinge 230 VAC, 50–60 Hz
    Maks. koormusvool 12 A
    Väljundpinge astmed 0 – (80) – 110 – 140 – 170 – 190 – 230 VAC (80 VAC haru ühendamata)
    Väljundpinge kuju Siinuskujuline (autotrafo)
    Režiimid 7-asendiline lüliti: väljas, käsitsi astmed, automaatne
    Temperatuuri seadistus 15–35 °C, potentsiomeeter
    Proportsionaalne vahemik / hüsterees 5 °C / 0,5 °C
    Temperatuuriandur Integreeritud PT500 kapillaar, 4 m, 500 Ω 0 °C juures, mõõtevahemik -30…+70 °C
    Koormuse ühendamine 2 paralleelset Schuko IP54 pistikupesa, 250 VAC / 16 A
    Toite ühendamine 1,5 m kaabel Euro-pistikuga, 230 VAC / 16 A
    Ülekuumenemiskaitse Integreeritud
    Kaitse 6×32 mm, T-16,0 A-H
    Korpus metall, pulbervärvitud RAL 7035
    Kaitseklass IP54 (EN 60529), ainult siseruumides kasutamiseks
    Töökeskkond 0…+35 °C, < 95 % rH kondenseerumiseta
    Mõõtmed (tk) 340×320×200 mm
    Kaal 15,70 kg neto / 16,28 kg bruto
    Vastavus LVD 2014/35/EL, EMC (EN 61326), RoHS 2011/65/EL, WEEE 2012/19/EL

    Tootja dokumentatsioon

    ✔ Soovitab Elektrotechnikos sprendimai

    Tootja originaaldokumentatsioon – tehnilised andmed, ühendusskeemid ja paigaldusjuhised.

    Põhifunktsioonid

    • Automaatrežiim vastavalt temperatuurile – kiirust muudetakse astmeliselt PT500 anduri mõõtmise järgi.
    • Käsirežiim – fikseeritud aste valitakse lülitiga, on olemas väljalülitusasend.
    • Integreeritud 4 m kapillaarandur – eraldi andurit pole vaja osta ega ühendada.
    • Pistik ja Schuko pistikupesad – ühendamine ilma klemmide paigaldamiseta – kaks paralleelset pistikupesa koormusele.
    • Siinuskujuline väljundpinge – mootori vaikne töö ka madalal kiirusel.

    Kus kasutatakse?

    • Kasvuhooned
    • Majandushooned, loomade pidamise ruumid
    • Elamud, tehnoruumid
    • Ühefaasiliste 230 VAC mootoritega ventilaatorite ja pumpade juhtimine temperatuuri järgi

    Kasutamine vastavalt vajadusele

    Põllumehele ja kasvuhoone omanikule.
    Ventilatsioon kohandub ise temperatuuriga – piisab pistiku ühendamisest ja temperatuuri seadmisest.
    Elektrikule.
    Tehases valmistatud pistikuga kaabel, Schuko pistikupesad ja integreeritud andur – minimaalne paigaldus.
    Ventilatsiooni paigaldajale.
    Automaat- ja käsirežiim ühes seadmes, siinuskujuline pinge – vaikne töö.

    Rakendusjuhend: kuidas kasutatakse praktikas

    GTT-1120L22 tüüpilised rakendused:

    Objekt Mida ühendatakse Tulemus Paigaldaja märkus
    Kasvuhoone Ventilaator → Schuko pistikupesa; andur – taimede tsoonis Temperatuuri tõustes pöörleb ventilaator kiiremini Kaitske andurit otsese päikesevalguse eest
    Loomapidamisruum 1–2 ventilaatorit → mõlemad pistikupesad Ventilatsioon automaatselt temperatuuri järgi Summaarne vool ei tohi ületada 12 A
    Tehnoruum Väljatõmbeventilaator → pistikupesa Seadmetelt eemaldatakse soojus Töökeskkond – kuni +35 °C
    Testimine / kasutuselevõtt Lüliti – käsitsi aste Kontrollitakse ventilaatori tööd igal astmel Pärast kontrolli pöörake tagasi A-asendisse

    Kuidas valida regulaatori voolu

    Mootori(te) nimivool Soovitatav mudel
    kuni 3,5 A GTT-1-35L22 (3,5 A)
    3,5–5 A GTT-1-50L22 (5 A)
    5–7,5 A GTT-1-75L22 (7,5 A)
    7,5–12 A GTT-1120L22 (12 A) ← see mudel
    Reegel: regulaatori maks. vool ≥ mootori (või mitme mootori summa) nimivool mootori andmesildilt. Trafo-regulaatori puhul on mootori käivitusvool tootja poolt juba arvesse võetud, lisavaru pole vaja. Mitu ventilaatorit ühendage ainult sama tüüpi pingega reguleeritavate AC-mootoritega.
    Millal valida muu lahendus: vaja on juhtida ka elektrisoojendit – GTTE1 seeria; veeküttega soojendi klappi ja Modbusi – GTH21 seeria; juhtimine aja järgi – ST2R1 seeria; sujuv juhtimine 0-10 VDC – elektrooniline EVS-1 seeria.

    Plussid

    • Integreeritud 4 m PT500 kapillaarandur
    • Pistik ja 2 Schuko pistikupesa – kiire ühendamine
    • Automaat- ja käsirežiim
    • Siinuskujuline väljundpinge – mootori vaikne töö
    • Sobib ventilaatoritele ja pumpadele
    • IP54 korpus

    Miinused / piirangud

    • Astmeline, mitte sujuv reguleerimine
    • Suur kaal (15,70 kg)
    • Temperatuuri seadistus ainult 15–35 °C
    • Töökeskkond 0…+35 °C, ainult siseruumides
    • 0-10 VDC sisendit, Modbusi ja TK-klemme pole
    • Ainult ühefaasilistele pingega juhitavatele AC-mootoritele; EC-ventilaatoritele ei sobi

    Ohutus- ja paigaldusmärkused

    • Paigalduse ja ühendamise teeb kvalifitseeritud elektrik pärast toite väljalülitamist.
    • Ühendage kindlasti kaitsemaandus (PE).
    • Ühendatud mootorite summaarne nimivool ei tohi ületada 12 A.
    • Vahetage kaitset ainult sama tüübi ja nimivooluga kaitsme vastu, mis on märgitud tehnilises andmelehes.
    • Regulaator on mõeldud kasutamiseks ainult siseruumides, puhtas õhus ilma agressiivsete ja põlevgaasideta.
    • Töökeskkond 0…+35 °C; kapillaari ärge murdke ega painutage väikese raadiusega.
    • Ühendatakse maandatud 230 VAC pistikupessa, mis on kaitstud sobiva kaitselülitiga.

    Kiire valikujuhend

    12 A
    230 VAC
    Vastavalt temperatuurile
    PT500 4 m
    IP54
    Sobib, kui on vaja:
    • ventilaatori või pumba kuni 12 A juhtimiseks temperatuuri järgi;
    • kasvuhoonetele, majandus- ja tehnoruumidele;
    • kiire ühendamine ilma klemmide paigaldamiseta.
    Kontrollige enne kasutamist:
    • mootori nimivoolu ja kas seda saab pingega reguleerida;
    • kas vajalik temperatuur jääb vahemikku 15–35 °C;
    • kas ventilaatori kaablil on Schuko pistik;
    • ümbritseva õhu temperatuuri (0…+35 °C).
    Oluline meeldetuletus: GTT-1120L22 ei juhi EC-ventilaatoreid ega kolmefaasilisi mootoreid.

    KKK

    Kas andur on komplektis?
    Jah, integreeritud 4 m PT500 kapillaarandur.
    Millises temperatuurivahemikus see töötab?
    Seadetemperatuur 15–35 °C, proportsionaalne vahemik 5 °C, hüsterees 0,5 °C.
    Kas saab juhtida pumpa?
    Jah, tehnilises andmelehes on märgitud ühefaasilised 230 VAC pingega reguleeritavad pumbad ja ventilaatorid.
    Kas ühendamiseks on vaja elektrikut?
    Koormus ühendatakse Schuko pistikupesadesse ja regulaator pistikuga; ventilaatori kaabli ettevalmistamine ja kontroll on siiski soovitatav usaldada elektrikule.
    Kas seda saab kasutada käsirežiimis?
    Jah, lülitiga valitakse fikseeritud aste või väljalülitus.

    Ventilaatori mootori temperatuuripõhine trafo-kiiruseregulaator | 12A | 230VAC | pinnapealne | IP54 | Sentera Controls | GTT-1120L22

    Sentera GTT-1120L22 – temperatuuripõhine ventilaatori trafo-kiiruseregulaator, kuni 12 A, 230 VAC, integreeritud PT500 4 m andur, seadistus 15–35 °C, pistik ja 2 Schuko pistikupesa, IP54.
