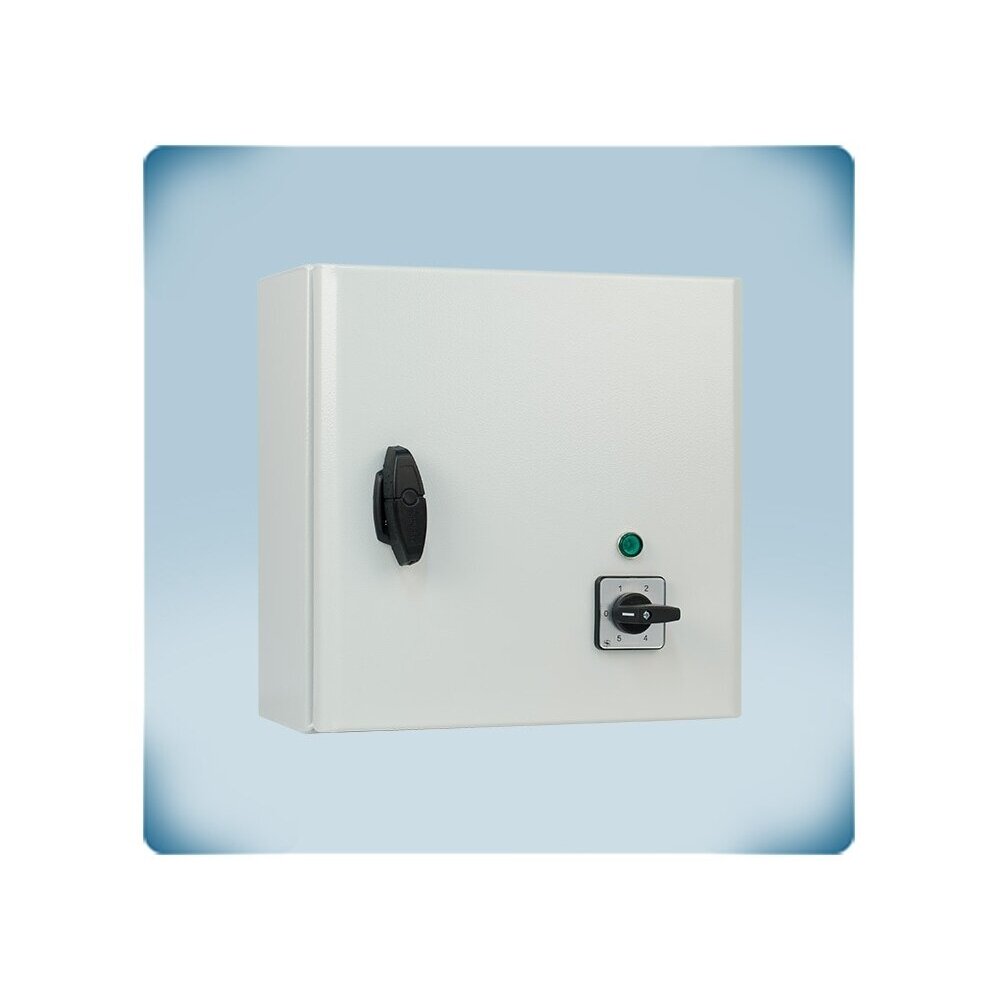

  • Uus   -206.65€Ventilaatori mootori trafo-kiiruseregulaator | 13A | 230VAC | pinnapealne | IP54 | Sentera Controls | STR-1130L22

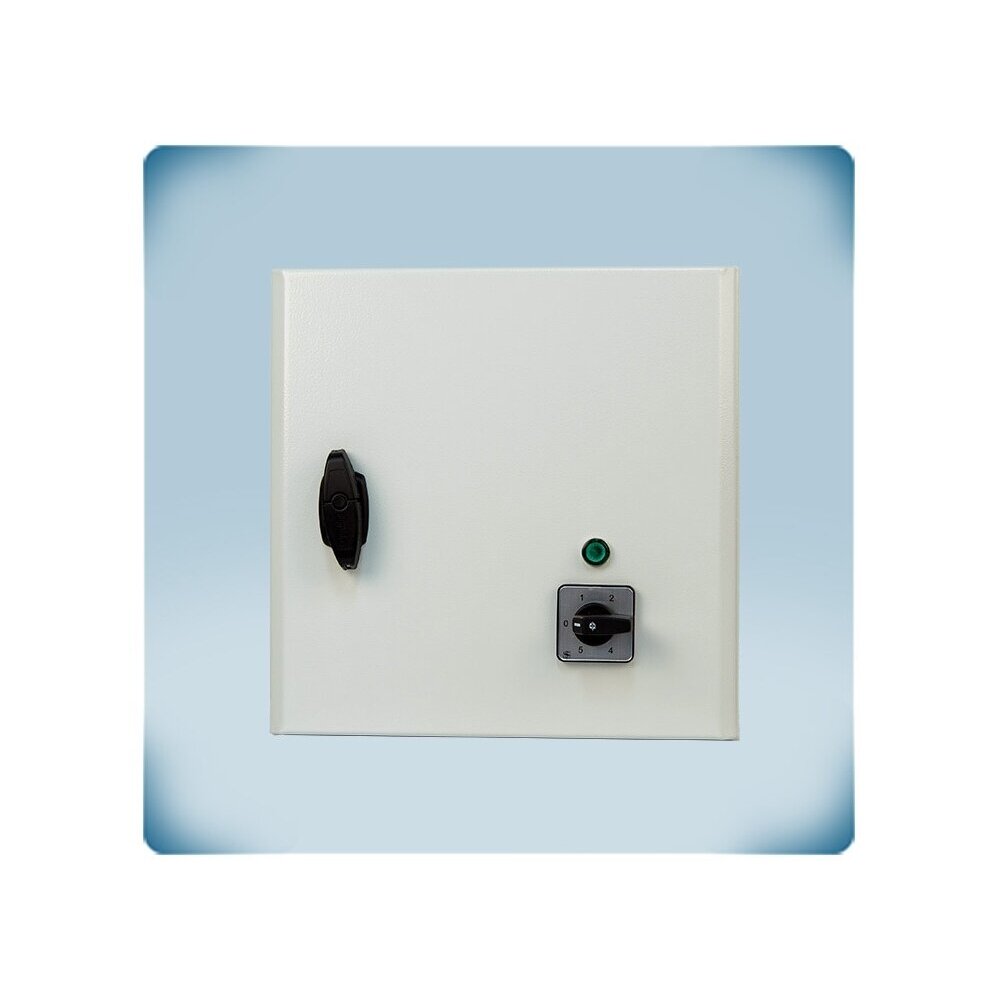

    Uus   -206.65€Ventilaatori mootori trafo-kiiruseregulaator | 13A | 230VAC | pinnapealne | IP54 | Sentera Controls | STR-1130L22 1

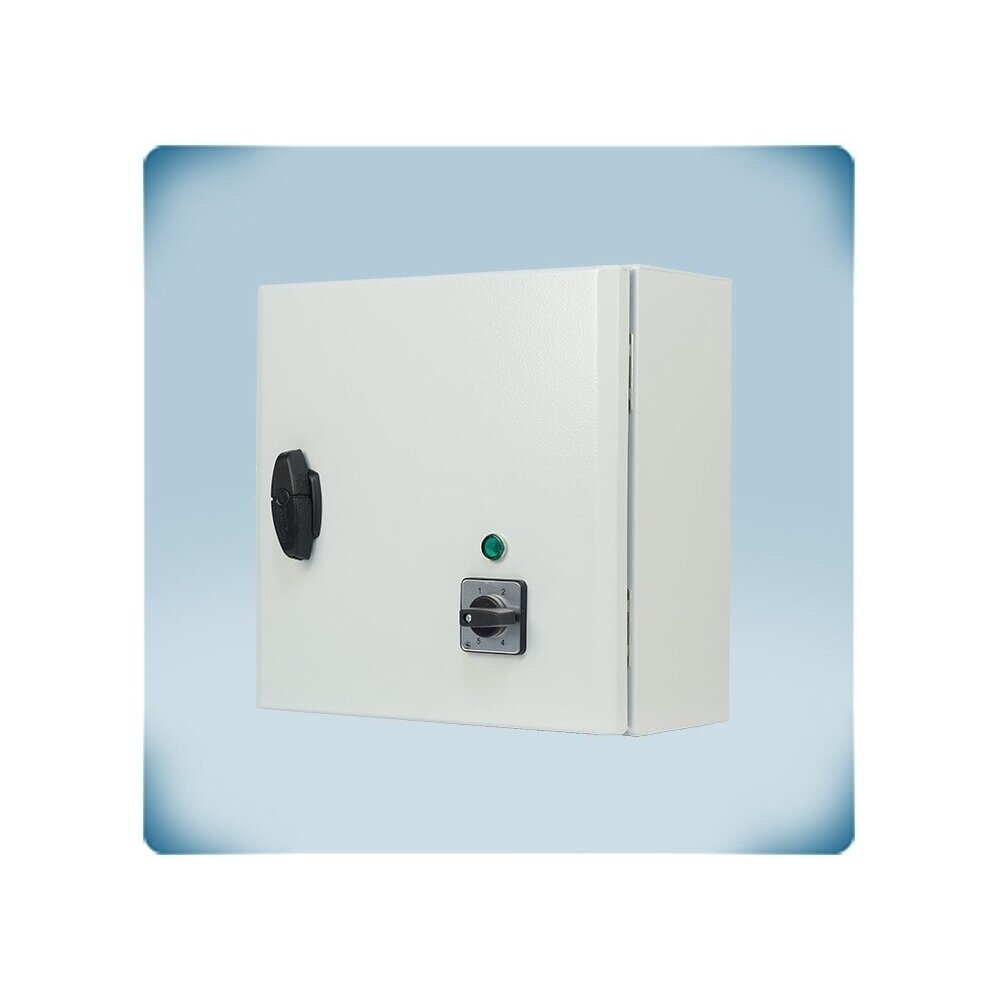

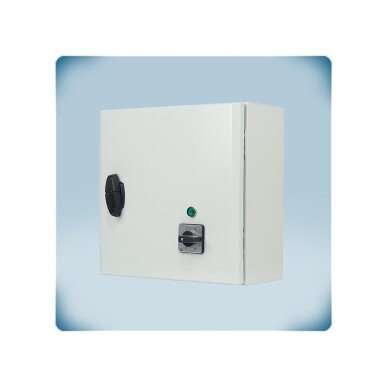

    Uus   -206.65€Ventilaatori mootori trafo-kiiruseregulaator | 13A | 230VAC | pinnapealne | IP54 | Sentera Controls | STR-1130L22 2

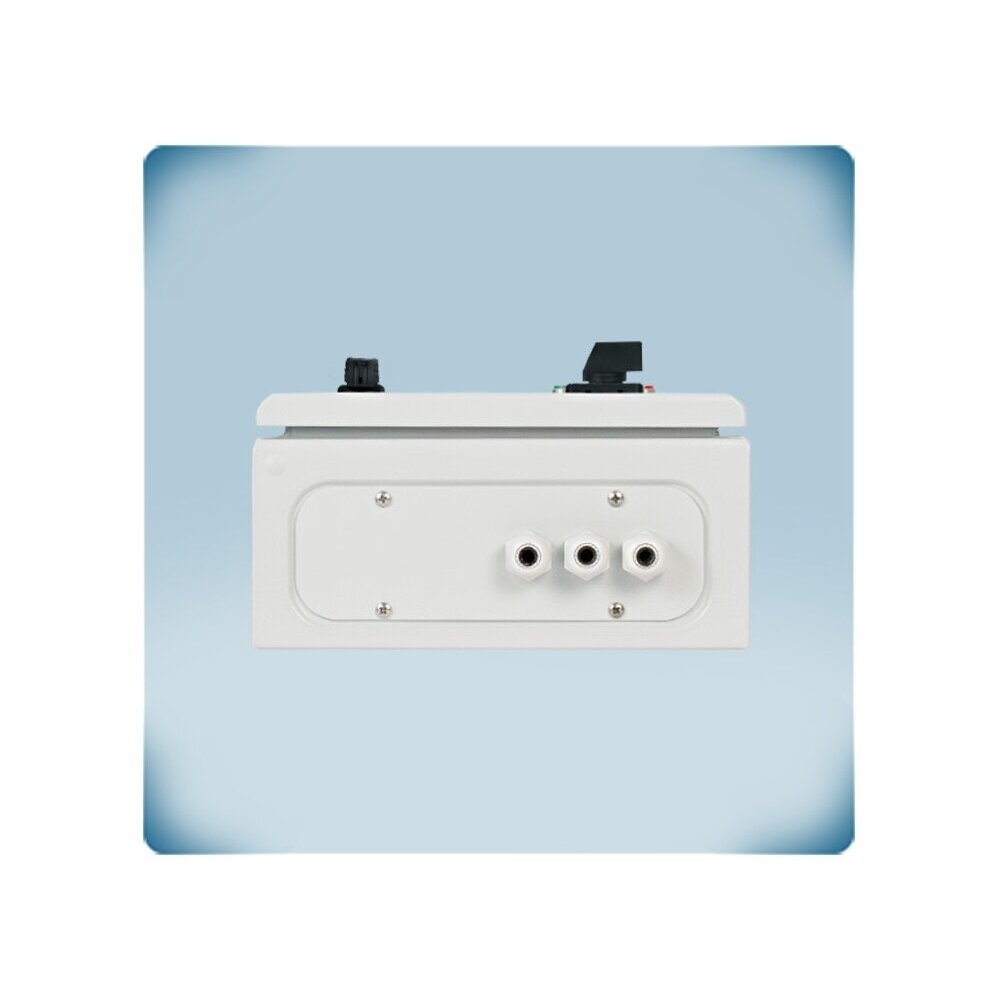

    Uus   -206.65€Ventilaatori mootori trafo-kiiruseregulaator | 13A | 230VAC | pinnapealne | IP54 | Sentera Controls | STR-1130L22 3

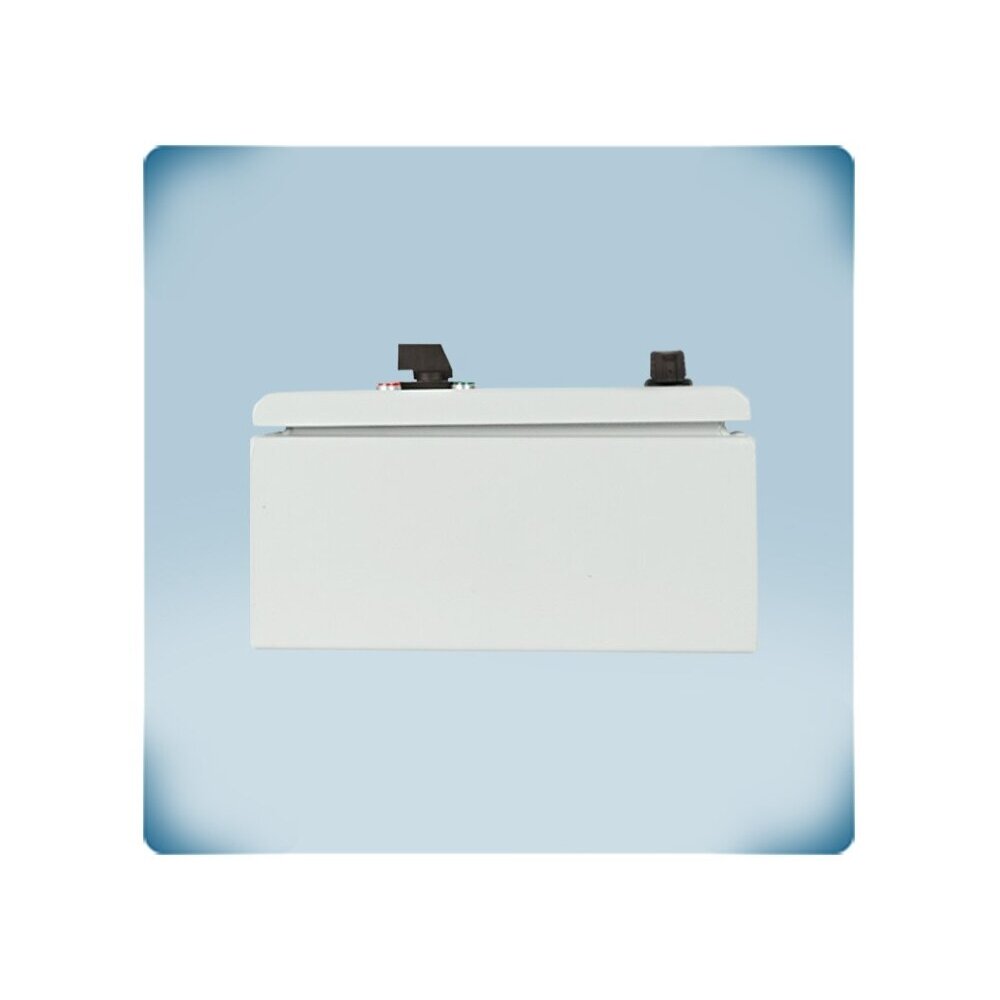

    Uus   -206.65€Ventilaatori mootori trafo-kiiruseregulaator | 13A | 230VAC | pinnapealne | IP54 | Sentera Controls | STR-1130L22 4
    Uus   -206.65€Ventilaatori mootori trafo-kiiruseregulaator | 13A | 230VAC | pinnapealne | IP54 | Sentera Controls | STR-1130L22 5

    Ventilaatori mootori trafo-kiiruseregulaator | 13A | 230VAC | pinnapealne | IP54 | Sentera Controls | STR-1130L22

    Tootekood: STR-1130L22
    Küsi
    Hind 369.04 € KM-ga
    ( 304.99 € KM-ta )
    575.69 € Säästa 206.65 €
    pakkumine kehtib kuni 2026-12-31
    Soovid teistsugust hinda? Paku oma!
  • Info

    Ventilaatori mootori trafo-kiiruseregulaator | 13A | 230VAC | pinnapealne | IP54 | Sentera Controls | STR-1130L22

    STR-1130L22 – Sentera Controls ventilaatori trafo-kiiruseregulaator ühefaasilistele AC-mootoritele kuni 13 A. Kiirust lülitatakse 5-asendilise nupuga ning mootor saab kõigil astmetel siinuskujulist pinget (0-(80)-110-140-170-190-230 VAC) – töö on vaikne, ilma elektroonilise reguleerimise mürata.

    Põhimõte:
    Lihtsaim ja töökindlaim viis AC-ventilaatori juhtimiseks: 5 kiiruse ja OFF-asendiga nupp, roheline valgusdiood ja reguleerimata 230 V väljund. STR-1130L22 on mõeldud suure võimsusega ventilaatoritele või ventilaatorirühmadele tööstuses ja äriruumides (kuni 13 A).
    Kellele / milleks STR-1130L22:
    See mudel on mõeldud suure võimsusega ventilaatoritele (kuni 13 A) – tööstusventilaatoritele tootmistsehhides, ladudes, majandushoonetes või suuremale ventilaatorirühmale.
    Mootori maks. vool
    13 A
    Juhtimine
    5-astmeline nupp + OFF
    Väljundi astmed
    0-(80)-110-140-170-190-230 VAC
    Kaitse
    IP54, pinnapealne paigaldus

    Tööpõhimõte

    Regulaator paigaldatakse seinale või konstruktsioonile. Ühendatakse 230 VAC toide (L, N, PE), mootor reguleeritud väljundisse (U, N) ning reguleerimata L1-väljund (230 VAC, maks. 2 A) võib toita siibriajamit või muud abiseadet.

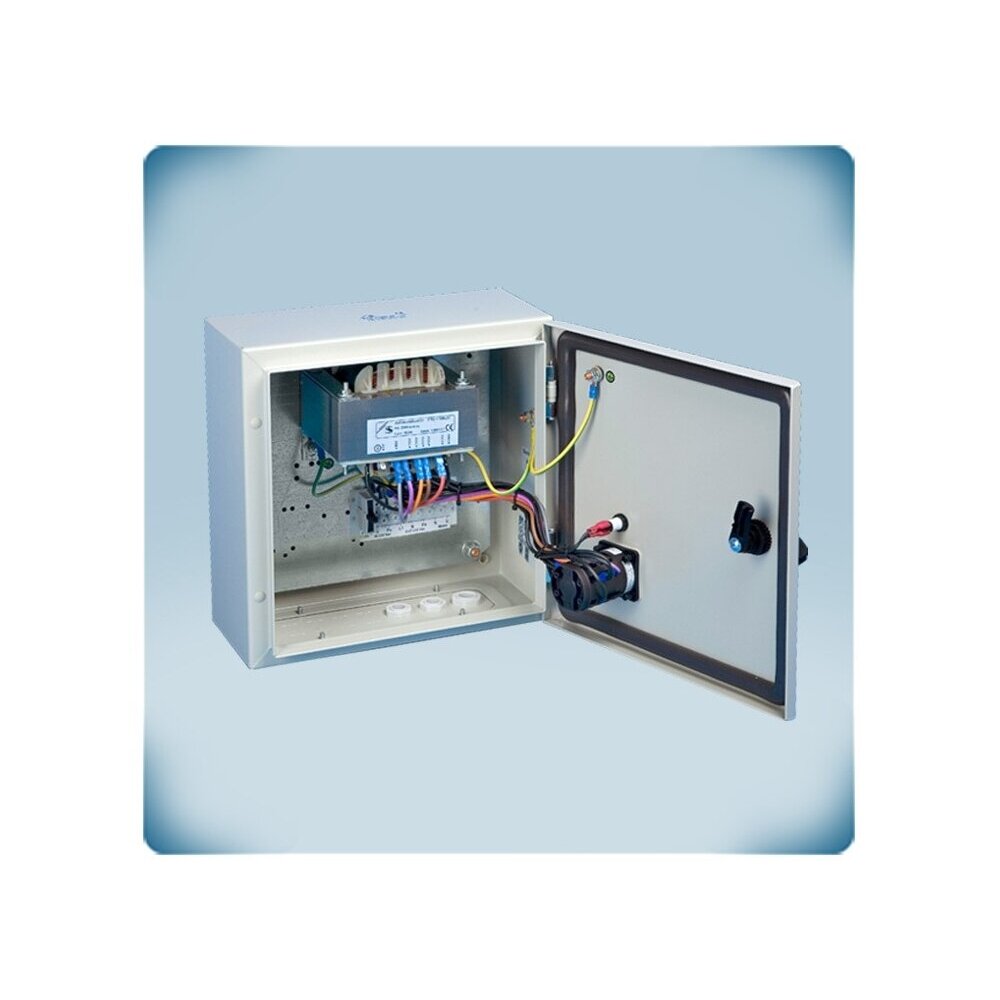

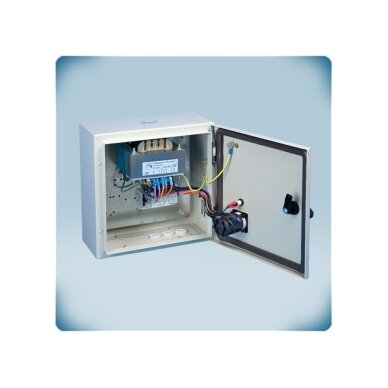

    Sees on mitme väljundväljavõttega autotrafo. Iga aste toidab mootorit erineva, eelnevalt määratud pingega: 0-(80)-110-140-170-190-230 VAC. Reguleerimine on astmeline, mitte sujuv – kiirust muudetakse fikseeritud sammudega. Nupu asendites 1–5 on väljundis 110, 140, 170, 190 ja 230 VAC; asendis 0 on mootor ja L1 väljund välja lülitatud. 80 V väljavõtet tehaseseadistuses ei kasutata; teisi pingeid saab valida juhtmete ühendust muutes.

    Väljundpinge on siinuskujuline, sest see saadakse trafoga, mitte siinuslainet elektrooniliselt „tükeldades“. Seetõttu töötab mootor vaikselt, kuumeneb vähem ega unda – trafo-kiiruseregulaator sobib ka neile AC-mootoritele, mis elektroonilise (triac-) regulaatoriga madalal kiirusel kuuldavalt undavad.

    Inseneri märkus: AC-asünkroonmootori kiirust vähendatakse libistuse suurendamisega, seetõttu säästetakse energiat vähem kui EC-ventilaatori või sagedusmuunduriga. Trafo-reguleerimise suurim eelis on mootori vaikne ja töökindel töö kõigil astmetel.

    Kasu STR-1130L22?
    Siinuskujuline väljundpinge tähendab mootori vaikset tööd kõigil astmetel ning lihtne elektroonikata konstruktsioon pikka ja töökindlat kasutusiga.

    Tehnilised andmed

    Toote tüüp Ventilaatori trafo-kiiruseregulaator
    Tootja / kood Sentera Controls / STR-1130L22
    Seeria STR-1 (0,8 / 1 / 1,5 / 2,2 / 3,5 / 5 / 7,5 / 10 / 13 / 16 / 20 A)
    Toitepinge 230 VAC, 50–60 Hz
    Mootori maks. vool 13 A
    Reguleeritud väljund (U, N) 0-(80)-110-140-170-190-230 VAC, siinuskujuline pinge; versioon L22
    Reguleerimata väljund (L1) 230 VAC, maks. 2 A (asendis 0 – välja lülitatud)
    Juhtimine 5-astmeline nupp OFF-asendiga
    Indikatsioon Roheline valgusdiood – seade on sisse lülitatud
    Kaitse T-20,0 A-H, 5×20 mm
    Korpus Metallist, pulbervärvitud, RAL 7035
    Kaitseklass IP54 (EN 60529), ainult siseruumides kasutamiseks
    Töökeskkond -20…+35 °C, 5–95 % rH kondenseerumiseta
    Mõõtmed A / B / C / D / E 300 / 325 / 185 / 255 / 255 mm (tehnilise andmelehe joonise järgi)
    Kaal 14,80 kg neto / 15,26 kg bruto
    Pakendi mõõtmed 340×310×210 mm
    Vastavus LVD 2014/35/EL, EMC 2014/30/EL (EN 61326), RoHS 2011/65/EL, WEEE 2012/19/EL

    Tootja dokumentatsioon

    ✔ Soovitab Elektrotechnikos sprendimai

    Tootja originaaldokumentatsioon – tehnilised andmed, ühendusskeemid ja paigaldusjuhised.

    Põhifunktsioonid

    • 5 kiiruseastet ja OFF – kiirus valitakse nupuga, ilma igasuguse programmeerimiseta.
    • Siinuskujuline väljundpinge – mootori vaikne töö isegi madalaimal kiirusel.
    • Reguleerimata L1-väljund (2 A) – siibriajamile või muule seadmele, mis peab töötama koos ventilaatoriga.
    • Muudetavad astmepinged – vajaduse korral saab teise väljavõtte valida juhtmete ühendust muutes.
    • Roheline LED – on selgelt näha, et regulaator on sisse lülitatud.

    Kus kasutatakse?

    • Töökojad, tootmis- ja laoruumid
    • Kaubandus-, toitlustus- ja avalikud ruumid
    • Majandus- ja loomakasvatushooned
    • Ühefaasiliste AC-mootoritega kanali-, katuse- ja aksiaalventilaatorid
    • Objektid, kus on oluline ventilaatori vaikne töö

    Kasutamine vastavalt vajadusele

    Elektrikule.
    Lihtne ühendamine, kaitse korpuses, PE-klemm – ilma programmeerimiseta.
    Ventilatsiooni paigaldajale.
    Siinuskujuline pinge – puuduvad elektrooniliste regulaatorite puhul sagedased mürinaprobleemid.
    Kasutajale.
    Selge 5-asendiline nupp: OFF ja viis kiirust.

    Rakendusjuhend: kuidas kasutatakse praktikas

    STR-1130L22 tüüpilised rakendused:

    Objekt Mida ühendatakse Tulemus Paigaldaja märkus
    Tootmis- või laoruum Ventilaator → U, N Kiirus valitakse nupuga vastavalt vajadusele Mootori nimivool ≤ 13 A
    Siibriga ventilaator Siibriajam → L1, N Siiber avaneb mis tahes astme sisselülitamisel L1 koormus – kuni 2 A
    Mitme ventilaatori rühm Paralleelselt → U, N Kõik ventilaatorid töötavad sama kiirusega Liitke nimivoolud kokku; sama tüüpi mootorid
    Elektroonilise regulaatoriga mürav mootor Asendage STR-1130L22-ga Vaikne töö kõigil astmetel Astmeline reguleerimine – valige lähim kiirus

    Kuidas valida regulaatori voolu

    Mootori(te) nimivool Soovitatav mudel
    kuni 0,8 A STR-1-08L22 (0,8 A)
    0,8–1 A STR-1-10L10 (1 A)
    1–1,5 A STR-1-15L22 (1,5 A)
    1,5–2,2 A STR-1-22L22 (2,2 A)
    2,2–3,5 A STR-1-35L22 (3,5 A)
    3,5–5 A STR-1-50L22 (5 A)
    5–7,5 A STR-1-75L22 (7,5 A)
    7,5–10 A STR-1100L22 (10 A)
    10–13 A STR-1130L22 (13 A) ← see mudel
    13–16 A STR-1160L20 (16 A)
    16–20 A STR-1200L20 (20 A)
    Reegel: regulaatori maks. vool ≥ mootori nimivool (vt mootori andmesilti). Mitme ventilaatori ühendamisel – sama tüüpi mootorid, liitke nende nimivoolud kokku.
    Millal valida muu lahendus: vaja on TK-kaitset, kaugsisselülitust ja automaatset taaskäivitust – STRA1 seeria; juhtimine 0-10 VDC signaaliga – STVS1; Modbus RTU – RTVS8; kiiruse ümberlülitamine välise lülitiga – RTR-1; suitsueemaldusnupp – SER-1; sujuv elektrooniline reguleerimine – EVS-1; EC-ventilaatorile – SDP potentsiomeetrid; kolmefaasilisele mootorile – STR-4.

    Plussid

    • Siinuskujuline väljundpinge – mootori vaikne töö
    • 5 kiiruseastet ja OFF-asend
    • Reguleerimata L1-väljund (2 A)
    • Lihtne, töökindel konstruktsioon ilma programmeerimiseta
    • IP54 korpus
    • Lai seeria vahemik: 0,8–20 A

    Miinused / piirangud

    • Reguleerimine on astmeline, mitte sujuv
    • Suurem kaal ja mõõtmed kui elektroonilistel regulaatoritel (14,80 kg)
    • TK-kaitset, 0-10 VDC sisendit ja Modbusi pole
    • Ainult ühefaasilistele AC-mootoritele; EC-ventilaatoritele ei sobi
    • Töötemperatuur kuni +35 °C, ainult siseruumides

    Ohutus- ja paigaldusmärkused

    • Paigalduse ja ühendamise teeb kvalifitseeritud elektrik pärast toite väljalülitamist.
    • Ühendage kindlasti kaitsemaandus (PE).
    • Mootori (või mitme mootori summaarne) nimivool ei tohi ületada 13 A; vahetage kaitset ainult sama tüübi ja nimiväärtusega kaitsme vastu.
    • Regulaator on mõeldud ainult ühefaasilistele, pingega reguleeritavatele AC-mootoritele; EC-ventilaatoritele ja kolmefaasilistele mootoritele see ei sobi.
    • Ainult siseruumides kasutamiseks (-20…+35 °C).
    • Klemmide paigutus sõltub mudelirühmast – ühendage vastavalt konkreetse mudeli skeemile.

    Kiire valikujuhend

    13 A
    230 VAC
    5 astet
    Siinuskujuline pinge
    IP54
    Sobib, kui on vaja:
    • astmelise ühefaasilise AC-ventilaatori vaikseks juhtimiseks kuni 13 A;
    • lihtsat käsijuhtimist ilma automaatikata;
    • IP54 korpuses tehnoruumides.
    Kontrollige enne kasutamist:
    • mootori nimivoolu ja kas see sobib pingega reguleerimiseks;
    • kas sobivad astmepinged 0-(80)-110-140-170-190-230 VAC;
    • paigalduskohta – kaalu ja mõõtmeid, ümbritseva õhu temperatuuri (kuni +35 °C).
    Oluline meeldetuletus: STR-1130L22 ei juhi EC-ventilaatoreid ega kolmefaasilisi mootoreid.

    KKK

    Miks on trafo-kiiruseregulaator vaiksem kui elektrooniline?
    Selle väljundpinge on siinuskujuline, seetõttu ei unda mootor isegi madalaimal kiirusel.
    Kas reguleerimine võib olla sujuv?
    Ei, kiirust muudetakse 5 astmes: 110, 140, 170, 190 ja 230 VAC.
    Kas saab ühendada mitu ventilaatorit?
    Jah, kui nende ühine nimivool ei ületa 13 A.
    Milleks on L1-väljund?
    Siibriajamile või muule seadmele, mis peab saama toidet, kui ventilaator on sisse lülitatud (230 VAC, kuni 2 A).
    Kas sellel on mootori termokaitse (TK)?
    Ei. TK-klemmid, kaugsisselülitus ja automaatne käivitus on STRA1 seerial.

    Ventilaatori mootori trafo-kiiruseregulaator | 13A | 230VAC | pinnapealne | IP54 | Sentera Controls | STR-1130L22

    Sentera STR-1130L22 – ventilaatori trafo-kiiruseregulaator kuni 13 A, 230 VAC, 5 astet (0-(80)-110-140-170-190-230 VAC), siinuskujuline väljundpinge, reguleerimata L1 väljund, IP54.
