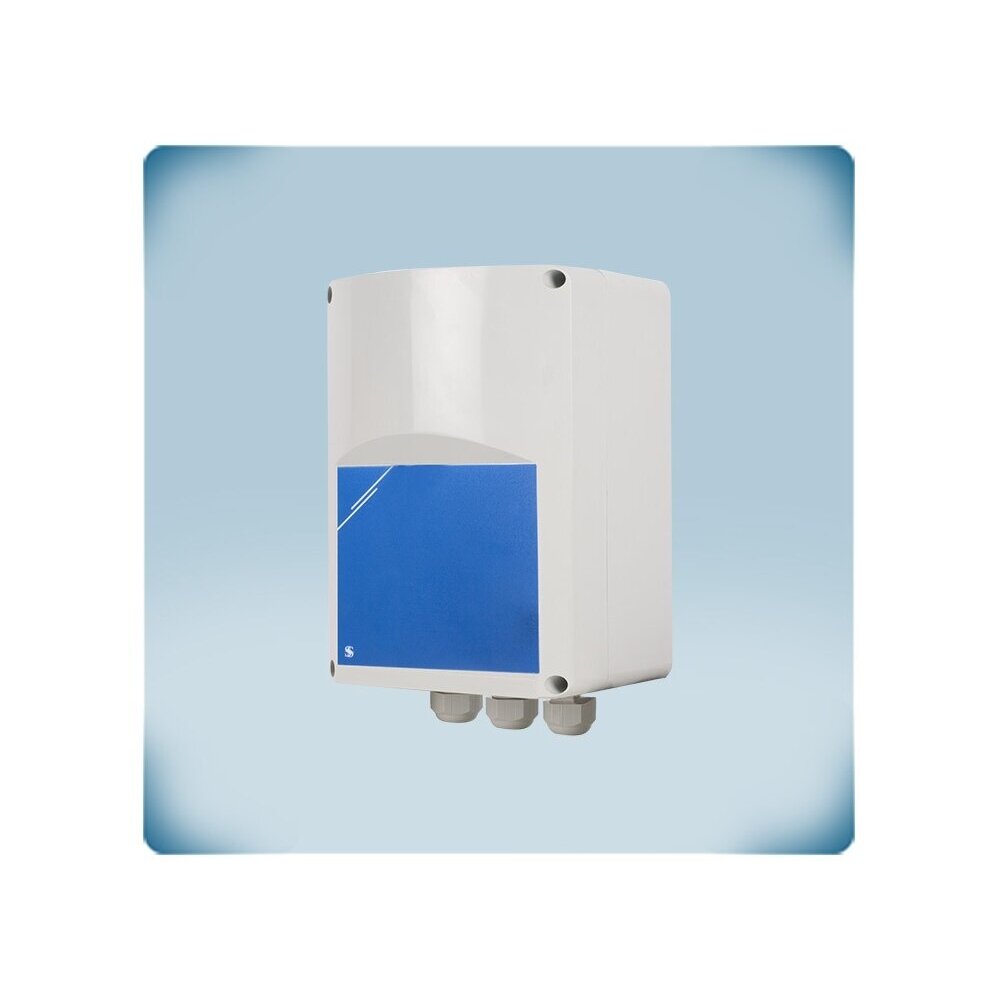

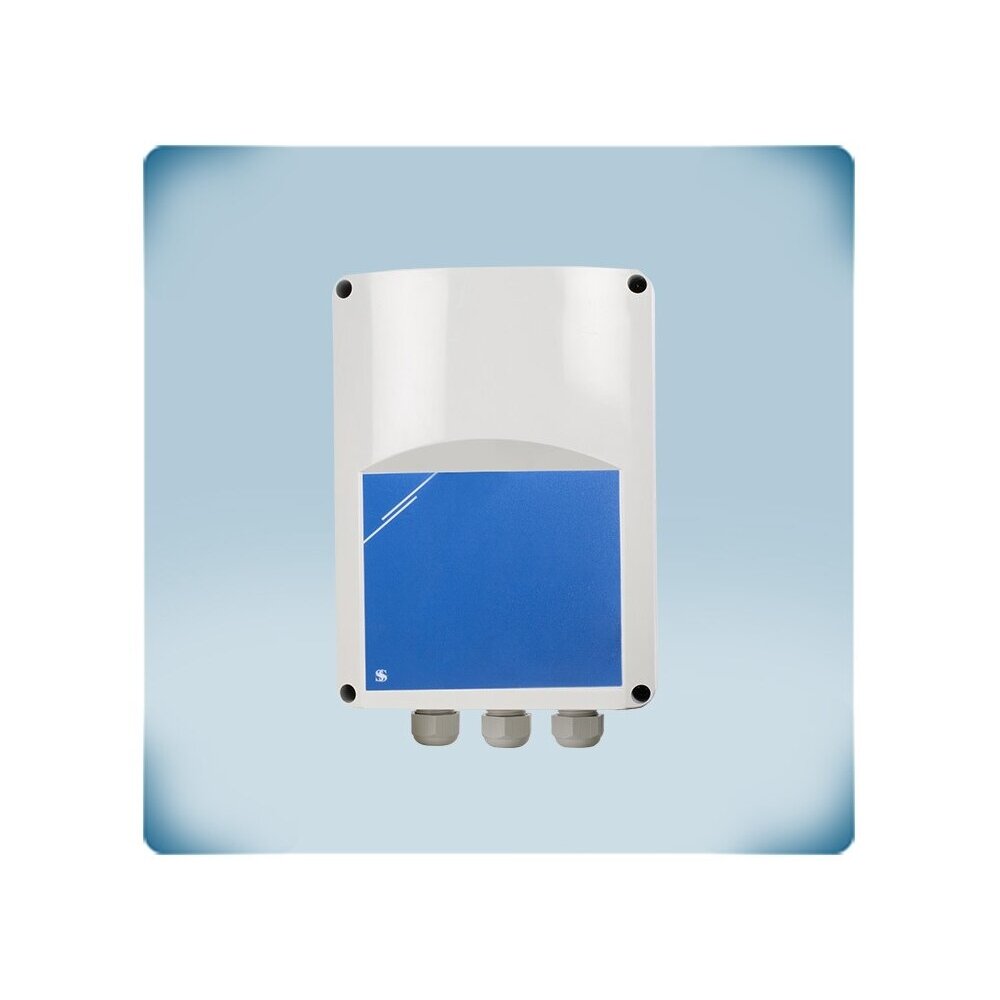

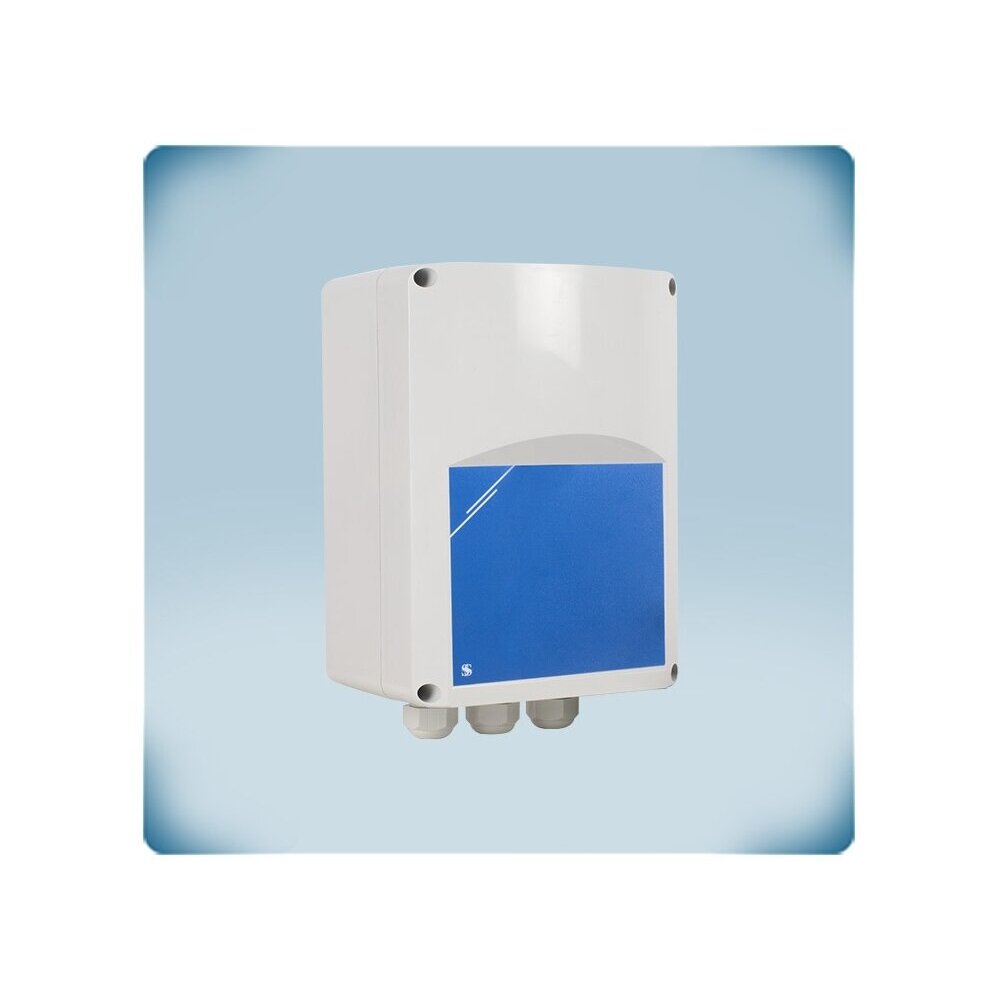

    Ventilaatori mootori trafo-kiiruseregulaator kaugjuhtimisega | 1,5A | 230VAC | pinnapealne | IP54 | Sentera Controls | RTR-1-15L22

    Tootekood: RTR-1-15L22
    Küsi
    Hind 94.19 € KM-ga
    ( 77.84 € KM-ta )
    146.93 € Säästa 52.74 €
    pakkumine kehtib kuni 2026-12-31
    Soovid teistsugust hinda? Paku oma!
  • Info

    Ventilaatori mootori trafo-kiiruseregulaator kaugjuhtimisega | 1,5A | 230VAC | pinnapealne | IP54 | Sentera Controls | RTR-1-15L22

    RTR-1-15L22 – Sentera Controls kaugjuhtimisega ventilaatori trafo-kiiruseregulaator ühefaasilistele AC-mootoritele kuni 1,5 A. Regulaator ise paigaldatakse tehnilisse tsooni, kiirust lülitatakse välise 5-asendilise lülitiga (nt Sentera SMT-1-30-4C) või termostaadiga. Väljundpinge on siinuskujuline: 0-(80)-110-140-170-190-230 VAC.

    Põhimõte:
    Raske trafo – tehnoruumi või ripplae kohale, ruumis aga ainult kompaktne lüliti. Nii juhib kasutaja ventilatsiooni mugavast kohast ja mootor töötab vaikselt. RTR-1-15L22 on mõeldud väiksematele kanali- või aksiaalventilaatoritele (kuni 1,5 A).
    Kellele / milleks RTR-1-15L22:
    See mudel on mõeldud väikese võimsusega ventilaatoritele (kuni 1,5 A) – ühele või kahele kanal- või aksiaalventilaatorile kontoris, vannitoas, köögis või väikeses ruumis.
    Mootori maks. vool
    1,5 A
    Juhtimine
    Väline 5-asendiline lüliti / termostaat
    Väljundi astmed
    0-(80)-110-140-170-190-230 VAC
    Kaitse
    IP54, pinnapealne paigaldus

    Tööpõhimõte

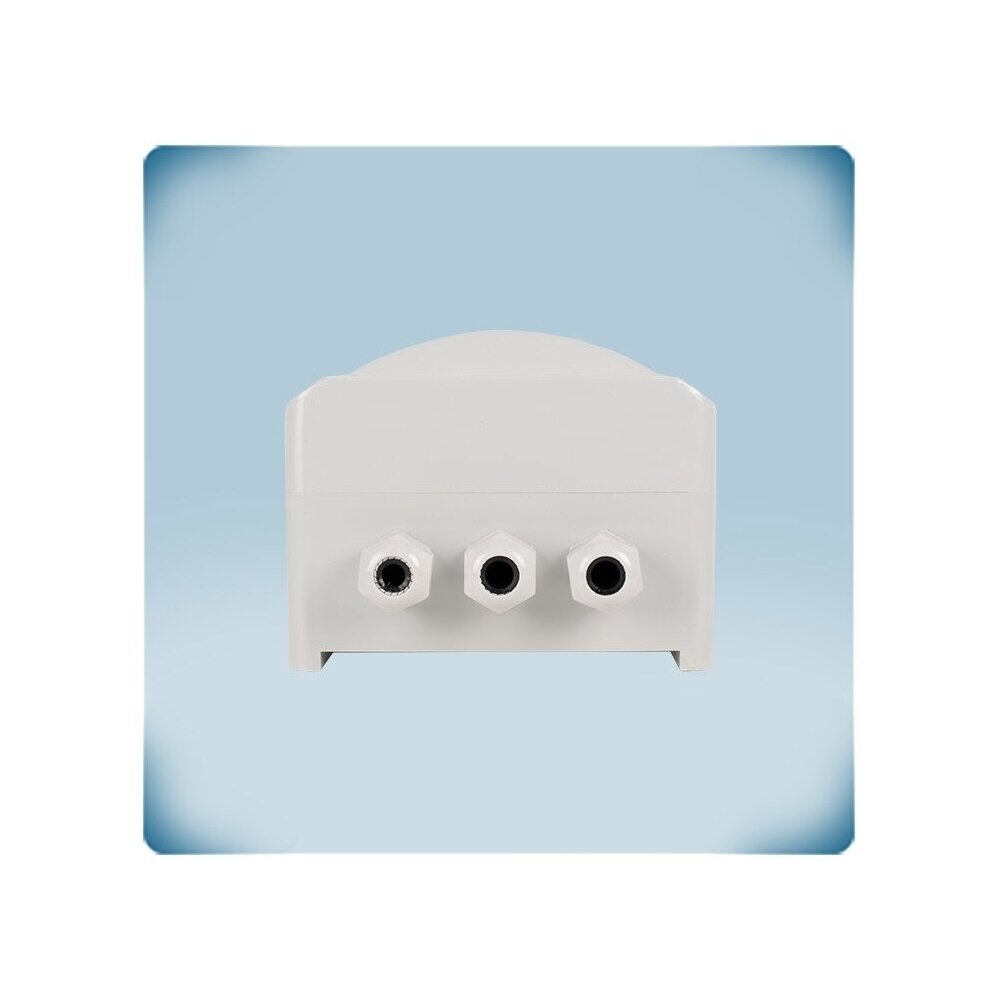

    Ühendatakse 230 VAC toide (L, N, PE), mootor reguleeritud väljundisse (U, N) ja väline lüliti: ühine kontakt – P-klemmile, asendid – klemmidele 1–5. Trafo harud on viidud otse klemmireale. Reguleerimata L1-väljund (230 VAC, 2 A) on mõeldud siibrile või abiseadmele.

    Sees on mitme väljundväljavõttega autotrafo. Iga aste toidab mootorit erineva, eelnevalt määratud pingega: 0-(80)-110-140-170-190-230 VAC. Reguleerimine on astmeline, mitte sujuv – kiirust muudetakse fikseeritud sammudega. Välise lüliti asendites 1–5 on väljundis 110, 140, 170, 190 ja 230 VAC; asendis 0 on mootor ja L1 välja lülitatud. 80 V väljavõte on olemas, kuid ühendamata; teisi pingeid saab valida juhtmete ühendust muutes.

    Lüliti asemel saab kasutada termostaati – siis lülitatakse ventilaatorit temperatuuri järgi. Regulaatoril ei ole oma nuppu: kiirus valitakse alati välise seadmega.

    Väljundpinge on siinuskujuline, sest see saadakse trafoga, mitte siinuslainet elektrooniliselt „tükeldades“. Seetõttu töötab mootor vaikselt, kuumeneb vähem ega unda – trafo-kiiruseregulaator sobib ka neile AC-mootoritele, mis elektroonilise (triac-) regulaatoriga madalal kiirusel kuuldavalt undavad. Inseneri märkus: AC-asünkroonmootori kiirust vähendatakse libistuse suurendamisega, seetõttu säästetakse energiat vähem kui EC-ventilaatori või sagedusmuunduriga. Trafo-reguleerimise suurim eelis on mootori vaikne ja töökindel töö kõigil astmetel.

    Kasu RTR-1-15L22?
    Jõuosa on juhtimiskohast eraldatud: ruumi jääb ainult kompaktne lüliti, trafo paigaldatakse sinna, kus on selleks koht.

    Tehnilised andmed

    Toote tüüp Ventilaatori trafo-kiiruseregulaator kaugjuhtimisega
    Tootja / kood Sentera Controls / RTR-1-15L22
    Seeria RTR-1 (1,5 / 2,5 / 3,5 / 5 / 7,5 A)
    Toitepinge 230 VAC, 50–60 Hz
    Mootori maks. vool 1,5 A
    Reguleeritud väljund (U, N) 0-(80)-110-140-170-190-230 VAC, siinuskujuline pinge; versioon L22
    Reguleerimata väljund (L1) 230 VAC, 2 A (asendis 0 – välja lülitatud)
    Juhtimine Väline 5-asendiline lüliti (nt Sentera SMT-1-30-4C) või termostaat; klemmid P ja 1–5
    Kaitse T-3,15 A-H, 5×20 mm
    Korpus ABS-plast, UL94-V0, hall RAL 7035
    Kaitseklass IP54 (EN 60529), ainult siseruumides kasutamiseks
    Töökeskkond -20…+35 °C, 5–95 % rH kondenseerumiseta
    Mõõtmed A / B / C / D / E 170 / 255 / 140 / 155 / 194 mm (tehnilise andmelehe joonise järgi)
    Kaal 2,00 kg neto / 2,18 kg bruto
    Pakendi mõõtmed 262×180×160 mm
    Vastavus LVD 2014/35/EL, EMC 2014/30/EL (EN 61326), RoHS 2011/65/EL, WEEE 2012/19/EL

    Tootja dokumentatsioon

    ✔ Soovitab Elektrotechnikos sprendimai

    Tootja originaaldokumentatsioon – tehnilised andmed, ühendusskeemid ja paigaldusjuhised.

    Põhifunktsioonid

    • Kiiruse kaugümberlülitus – väline 5-asendiline lüliti võib olla ruumis ja regulaator – tehnilises tsoonis.
    • Termostaadiga juhtimine – lüliti asemel – termostaat, mis lülitab ventilaatorit temperatuuri järgi.
    • Siinuskujuline väljundpinge – mootori vaikne töö kõigil astmetel.
    • Reguleerimata L1-väljund (2 A) – siibriajamile või muule seadmele.
    • Muudetavad astmepinged – teise väljavõtte saab valida juhtmete ühendust muutes.

    Kus kasutatakse?

    • Kontorid, klassiruumid, saalid – kui lüliti peab olema ruumis
    • Restoranid, kohvikud, kaubandusruumid
    • Ventilatsioon regulaatoriga tehnoruumis või ripplae kohal
    • Temperatuuri järgi (termostaadiga) juhitavad ruumid
    • Majandus- ja tootmishooned

    Kasutamine vastavalt vajadusele

    Projekteerijale.
    Jõuseade ja juhtimiskoht on eraldatud – paindlikum planeerimine.
    Elektrikule.
    Selge klemmirida: P, 1–5, U, N, L1, PE.
    Kasutajale.
    Ruumis on ainult kompaktne lüliti, ventilaator töötab vaikselt.

    Rakendusjuhend: kuidas kasutatakse praktikas

    RTR-1-15L22 tüüpilised rakendused:

    Objekt Mida ühendatakse Tulemus Paigaldaja märkus
    Kontor või klassiruum Lüliti SMT-1-30-4C ruumis → P, 1–5 Kiirust lülitatakse ruumist Regulaator – tehnoruumis
    Temperatuuri järgi juhitav ruum Termostaat → P ja valitud aste Ventilaator lülitatakse sisse või ümber temperatuuri järgi Valige sobivate kontaktidega termostaat
    Restorani või kohviku väljatõmme Ventilaator → U, N; siiber → L1 Vaikne töö ja siiber koos ventilaatoriga L1 koormus – kuni 2 A
    Mitu ventilaatorit Paralleelselt → U, N Juhitakse ühe lülitiga Summaarne nimivool ≤ 1,5 A

    Kuidas valida regulaatori voolu

    Mootori(te) nimivool Soovitatav mudel
    kuni 1,5 A RTR-1-15L22 (1,5 A) ← see mudel
    1,5–2,5 A RTR-1-25L22 (2,5 A)
    2,5–3,5 A RTR-1-35L22 (3,5 A)
    3,5–5 A RTR-1-50L22 (5 A)
    5–7,5 A RTR-1-75L22 (7,5 A)
    Reegel: regulaatori maks. vool ≥ mootori nimivool (vt mootori andmesilti). Mitme ventilaatori ühendamisel – sama tüüpi mootorid, liitke nende nimivoolud kokku.
    Millal valida muu lahendus: vaja on nuppu regulaatoril endal – STR-1; juhtimine 0-10 VDC signaaliga – STVS1; Modbus RTU – RTVS8; TK ja automaatne taaskäivitus – STRA1; ainult autotrafo jaotuskilbile – ATR-1; sujuv elektrooniline reguleerimine – EVS-1; kolmefaasilisele mootorile – STR-4.

    Plussid

    • Siinuskujuline väljundpinge – mootori vaikne töö
    • Kiiruse kaugümberlülitus välise lülitiga
    • Võimalik juhtimine termostaadiga
    • Reguleerimata L1-väljund (2 A)
    • IP54 korpus

    Miinused / piirangud

    • Reguleerimine on astmeline, mitte sujuv
    • Oma nupp puudub – vajalik on väline lüliti või termostaat
    • Suurem kaal kui elektroonilistel regulaatoritel (2,00 kg neto)
    • TK-kaitset, 0-10 VDC sisendit ja Modbusi pole
    • Ainult ühefaasilistele AC-mootoritele; EC-ventilaatoritele ei sobi

    Ohutus- ja paigaldusmärkused

    • Paigalduse ja ühendamise teeb kvalifitseeritud elektrik pärast toite väljalülitamist.
    • Ühendage kindlasti kaitsemaandus (PE).
    • Mootori (või mitme mootori summaarne) nimivool ei tohi ületada 1,5 A; vahetage kaitset ainult sama tüübi ja nimiväärtusega kaitsme vastu.
    • Regulaator on mõeldud ainult ühefaasilistele, pingega reguleeritavatele AC-mootoritele; EC-ventilaatoritele ja kolmefaasilistele mootoritele see ei sobi.
    • Välise lüliti ahelas on võrgupinge – kasutage 230 VAC jaoks sobivat lülitit ja kaablit.
    • Ainult siseruumides kasutamiseks (-20…+35 °C).

    Kiire valikujuhend

    1,5 A
    230 VAC
    Kauglüliti
    Siinuskujuline pinge
    IP54
    Sobib, kui on vaja:
    • astmelise AC-ventilaatori vaikseks juhtimiseks kuni 1,5 A;
    • kui lüliti peab olema ruumis ja regulaator – tehnilises tsoonis;
    • juhtimine termostaadiga.
    Kontrollige enne kasutamist:
    • mootori nimivoolu;
    • välist lülitit (nt SMT-1-30-4C) või termostaati ja kaablit selleni;
    • kas sobivad astmepinged 0-(80)-110-140-170-190-230 VAC.
    Oluline meeldetuletus: RTR-1-15L22 ei lülita kiirust ilma välise lüliti või termostaadita; EC-ventilaatoreid ega kolmefaasilisi mootoreid see ei juhi.

    KKK

    Kas regulaatoril on nupp?
    Ei, kiirus valitakse välise 5-asendilise lülitiga (nt Sentera SMT-1-30-4C) või termostaadiga.
    Kuidas lülitit ühendada?
    Ühine kontakt – P-klemmile, asendid – klemmidele 1–5.
    Kas seda saab juhtida termostaadiga?
    Jah, tehnilises andmelehes on märgitud, et lüliti võib asendada termostaadiga.
    Mille poolest erineb STR-1-st?
    STR-1-l on nupp korpusel, RTR-1 juhitakse aga kauglülitiga.
    Kas saab ühendada mitu ventilaatorit?
    Jah, kui nende ühine nimivool ei ületa 1,5 A.

    Ventilaatori mootori trafo-kiiruseregulaator kaugjuhtimisega | 1,5A | 230VAC | pinnapealne | IP54 | Sentera Controls | RTR-1-15L22

    Sentera RTR-1-15L22 – kaugjuhtimisega ventilaatori trafo-kiiruseregulaator kuni 1,5 A, 230 VAC, 5 astet, väline lüliti SMT-1-30-4C või termostaat, siinuskujuline pinge, IP54.
