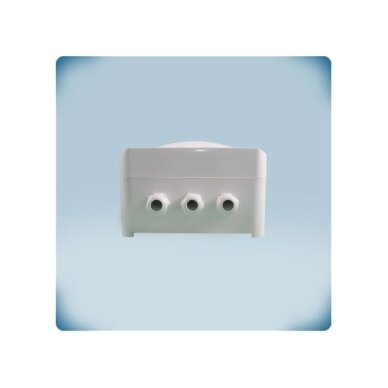

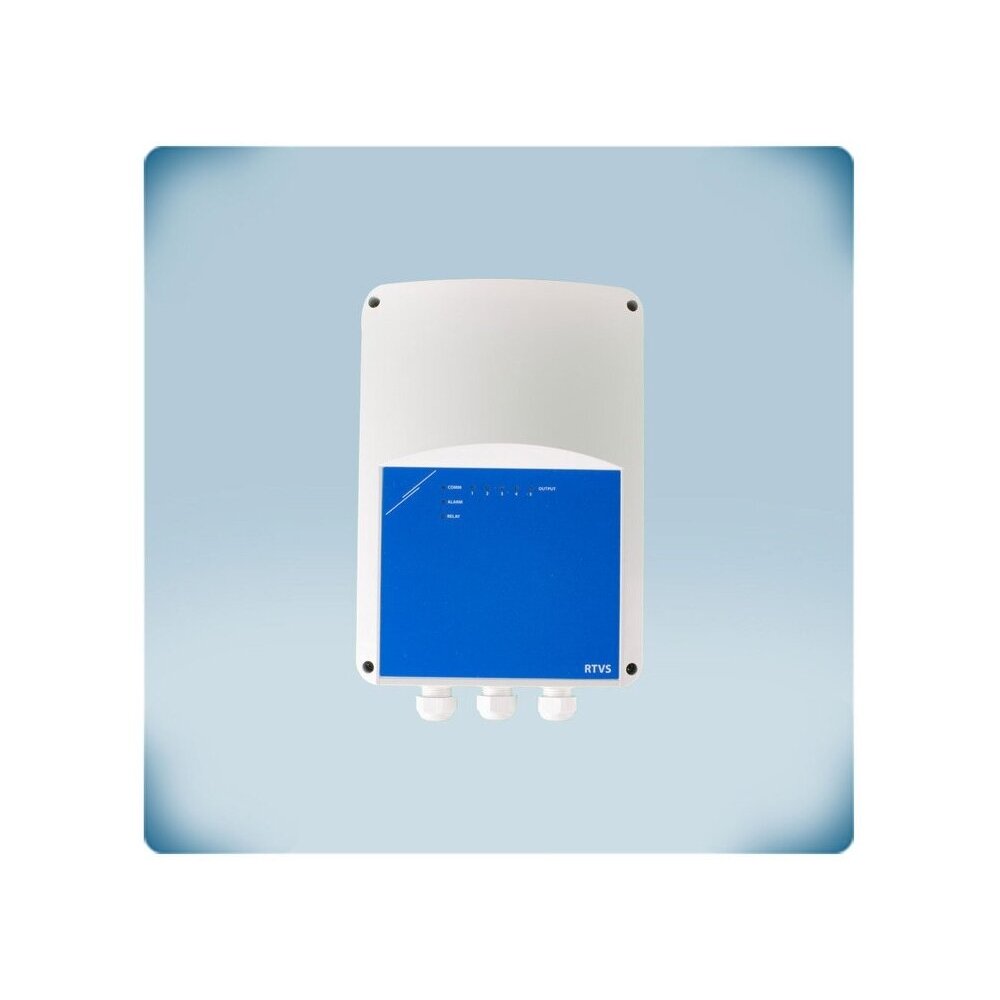

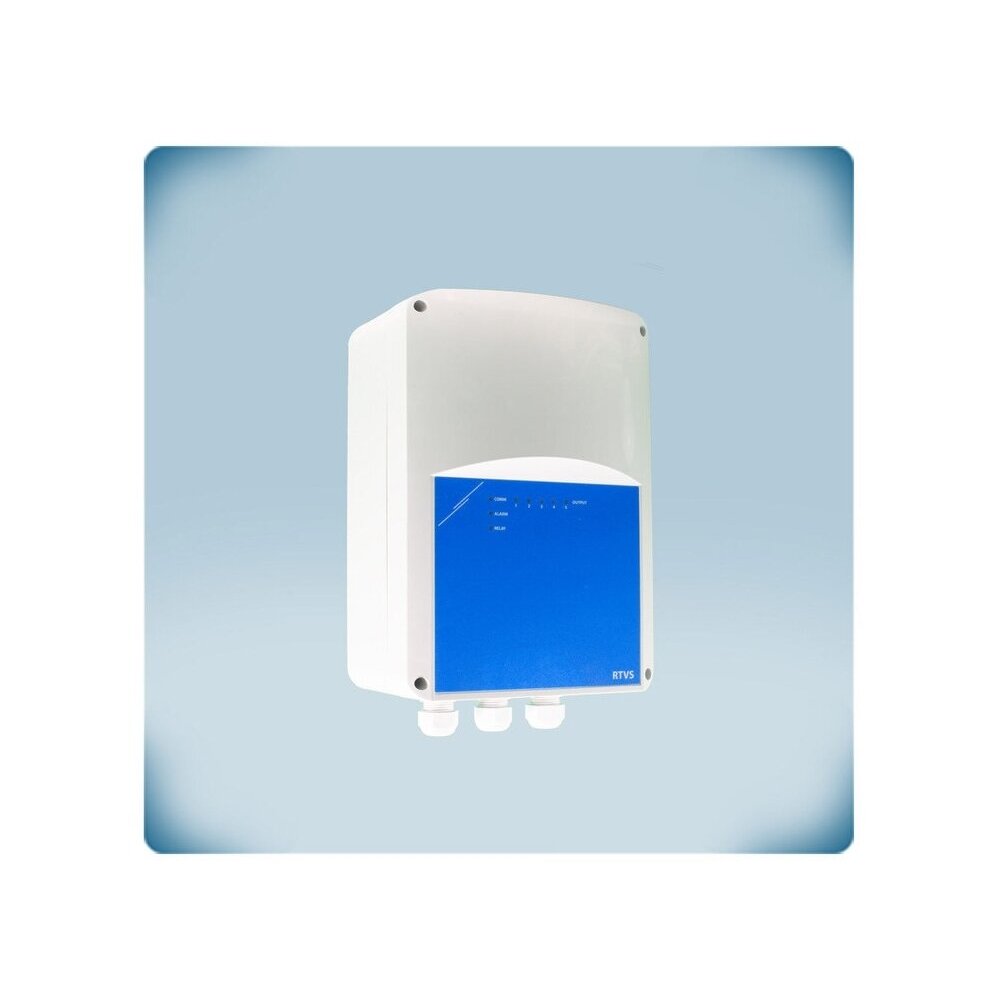

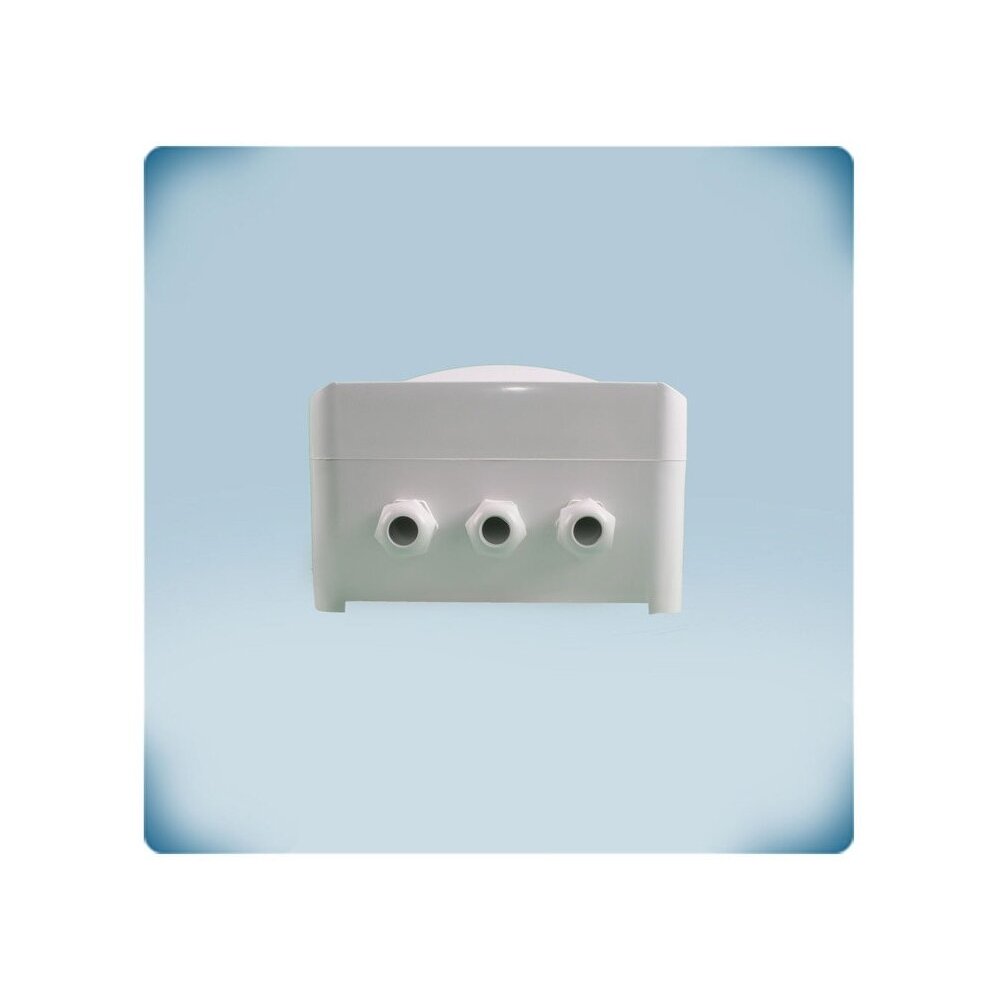

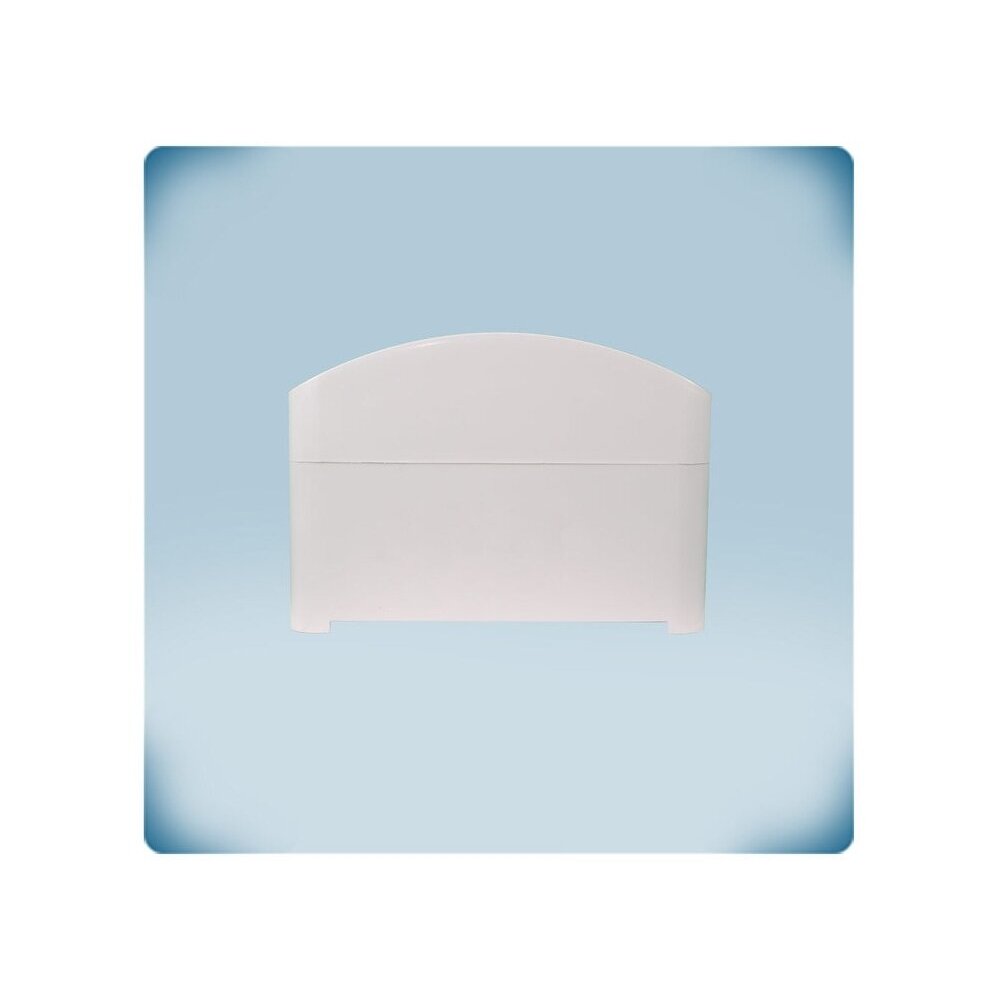

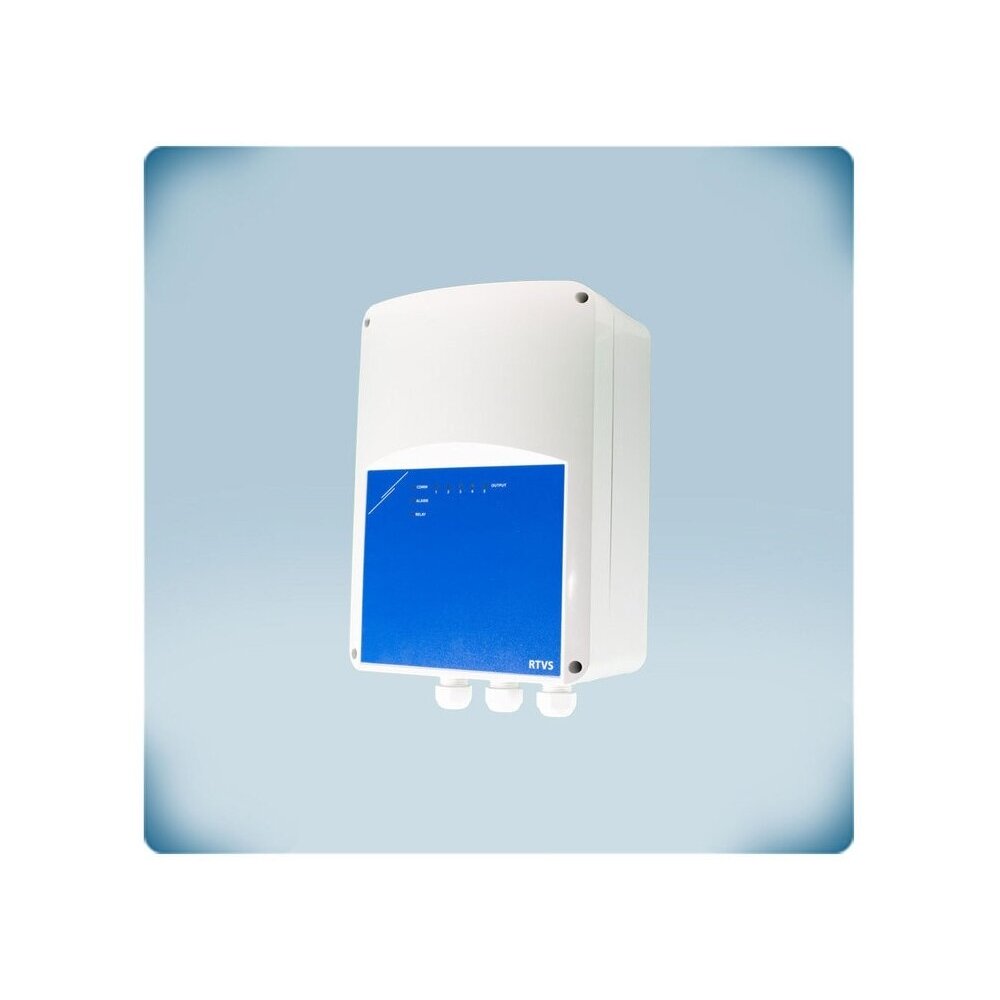

    Ventilaatori mootori trafo-kiiruseregulaator | Modbus RTU | 2,5A | 115-230VAC | pinnapealne | IP54 | Sentera Controls | RTVS8-25L22

    Tootekood: RTVS8-25L22
    Küsi
    Hind 399.48 € KM-ga
    ( 330.15 € KM-ta )
    623.19 € Säästa 223.71 €
    pakkumine kehtib kuni 2026-12-31
    Soovid teistsugust hinda? Paku oma!
  • Info

    Ventilaatori mootori trafo-kiiruseregulaator | Modbus RTU | 2,5A | 115-230VAC | pinnapealne | IP54 | Sentera Controls | RTVS8-25L22

    RTVS8-25L22 – Sentera Controls Modbus RTU-ga ventilaatori trafo-kiiruseregulaator ühefaasilistele AC-mootoritele kuni 2,5 A. Toide 115 või 230 VAC võrgust, kiirust muudetakse 5 siinuskujulise pinge astmega (0-(80)-110-140-170-190-230 VAC 230 VAC juures) – automaatselt ühendatud Sentera anduri järgi või käsitsi Modbusi kaudu.

    Põhimõte:
    Vaikne trafo-reguleerimine, integreeritud digitaalsesse automaatikasse: Sentera IAQ-anduri ühendamisel töötab ventilatsioon temperatuuri, niiskuse, CO₂, TVOC, CO või NO₂ järgi ning Modbus RTU kaudu näeb ja juhib regulaatorit BMS. RTVS8-25L22 on mõeldud keskmise suurusega kanali-, katuse- või aksiaalventilaatoritele (kuni 2,5 A).
    Kellele / milleks RTVS8-25L22:
    See mudel on mõeldud keskmise võimsusega ventilaatoritele (kuni 2,5 A) – kanaliventilaatoritele kontorites, klassiruumides, kaubandusruumides või 2–3 väiksemale ventilaatorile korraga.
    Mootori maks. vool
    2,5 A
    Juhtimine
    Modbus RTU (RS485), automaatne / käsitsi
    Toide
    115 või 230 VAC, 50–60 Hz
    Kaitse
    IP54, TK-klemmid

    Tööpõhimõte

    Ühendatakse toide (L, N, PE), mootor reguleeritud väljundisse, mootori termokaitse kontaktid TK-klemmidele. Regulaatoril on releeväljund (reguleerimata) 16 A takistuslikule koormusele ja kaks RJ45 pesa: põhipesa – Sentera seadmetele (24 VDC toide ja Modbus) ning „gateway“ – 3SModbus programmiga arvutile, Sentera internetimoodulile või BMS-ile.

    Sees on mitme väljundväljavõttega autotrafo. Iga aste toidab mootorit erineva, eelnevalt määratud pingega: 0-(80)-110-140-170-190-230 VAC (115 VAC juures: 0-(40)-55-70-85-95-115 VAC). Reguleerimine on astmeline, mitte sujuv – kiirust muudetakse fikseeritud sammudega. Madalaim (80 V / 40 V) väljavõte on olemas, kuid ühendamata; teisi 5 astme pingeid saab valida sisejuhtmeid ümber ühendades.

    Automaatrežiimis valitakse kiirus põhilisse RJ45 pessa ühendatud Sentera seadme (IAQ anduri või Modbus RTU potentsiomeetri) andmete järgi; Modbusi kaudu valitakse juhtmuutuja (temperatuur, niiskus, CO₂, TVOC, CO, NO₂), astmete järjestus (väikesest suureni või vastupidi), hüsterees 2–10 % ja ümberlülitusintervall 5 s kuni 10 min. Käsirežiimis seatakse kiirus Modbusi registriga. Võimalik on ka analoogjuhtimine DADCM-i kaudu.

    Väljundpinge on siinuskujuline, sest see saadakse trafoga, mitte siinuslainet elektrooniliselt „tükeldades“. Seetõttu töötab mootor vaikselt, kuumeneb vähem ega unda – trafo-kiiruseregulaator sobib ka neile AC-mootoritele, mis elektroonilise (triac-) regulaatoriga madalal kiirusel kuuldavalt undavad. Inseneri märkus: AC-asünkroonmootori kiirust vähendatakse libistuse suurendamisega, seetõttu säästetakse energiat vähem kui EC-ventilaatori või sagedusmuunduriga. Trafo-reguleerimise suurim eelis on mootori vaikne ja töökindel töö kõigil astmetel.

    Kasu RTVS8-25L22?
    Trafo-regulaatori vaikne töö ja Modbus RTU paindlikkus ühes seadmes: juhtimine õhukvaliteedi järgi ilma eraldi kontrollerita, seadistused ja diagnostika BMS-i või arvuti kaudu.

    Tehnilised andmed

    Toote tüüp Ventilaatori trafo-kiiruseregulaator Modbus RTU-ga
    Tootja / kood Sentera Controls / RTVS8-25L22
    Seeria RTVS8 (1,5 / 2,5 / 3,5 / 5 / 7,5 A)
    Toitepinge 115 või 230 VAC, 50–60 Hz
    Mootori maks. vool 2,5 A
    Reguleeritav väljund 0-(80)-110-140-170-190-230 VAC (230 VAC) / 0-(40)-55-70-85-95-115 VAC (115 VAC), siinuskujuline pinge
    Releeväljund (reguleerimata) 16 A takistuslikule koormusele; juhitakse käsitsi või automaatselt Modbusi kaudu
    Side Modbus RTU (RS485); RJ45 põhipesa (24 VDC, A, /B, GND) ja RJ45 „gateway“ pesa (A, /B)
    Režiimid Automaatne (ühendatud Sentera seadme järgi) ja käsitsi (Modbusi kaudu)
    Juhtimismuutujad Temperatuur, niiskus, CO₂, TVOC, CO, NO₂
    Hüsterees / ümberlülitusintervall 2–10 % / 5 s – 10 min
    Analoogjuhtimine DADCM-i kaudu
    Mootori termokaitse TK-klemmid
    Indikatsioon Side, häire, relee ja väljundite valgusdioodid
    Kaitse T-4,0 A-H, 5×20 mm
    Korpus Plastist R-ABS, UL94-V0, hall RAL 7035
    Kaitseklass IP54 (EN 60529), ainult siseruumides kasutamiseks
    Töökeskkond -10…+35 °C, 5–85 % rH kondenseerumiseta
    Kaal 4,0 kg neto / 4,4 kg bruto
    Pakendi mõõtmed 325×210×155 mm
    Vastavus LVD 2014/35/EL (EN 60529, EN 60730-1), EMC 2014/30/EL (EN 60730-1, EN 61000-6-1, EN 61000-6-3), RoHS 2011/65/EL, WEEE 2012/19/EL

    Tootja dokumentatsioon

    ✔ Soovitab Elektrotechnikos sprendimai

    Tootja originaaldokumentatsioon – tehnilised andmed, ühendusskeemid ja paigaldusjuhised.

    Põhifunktsioonid

    • Modbus RTU (RS485) – integreerimine BMS-i, seadistamine 3SModbus programmi või Sentera internetimooduli kaudu.
    • Automaatrežiim – kiirus valitakse Sentera IAQ-anduri mõõdetud temperatuuri, niiskuse, CO₂, TVOC, CO või NO₂ järgi.
    • Hüsterees ja ümberlülitusintervall – 2–10 % ja 5 s – 10 min – stabiilne töö ilma sagedase astmete ümberlülitumiseta.
    • Releeväljund 16 A – siibrile, soojendile või muule seadmele, juhitav Modbusi kaudu käsitsi või automaatselt.
    • TK-klemmid ja häire-LED – mootori ülekuumenemine ja muud rikked on kohe nähtavad.
    • 115 / 230 VAC – sobib ka 115 V võrkudele (ekspordiobjektidele).
    • SenteraWeb – Sentera internetimooduli kaudu saab regulaatori ühendada SenteraWebi pilve – kaugjuhtimine, jälgimine ja hoiatused interneti kaudu.

    Kus kasutatakse?

    • Ventilatsioon õhukvaliteedi (CO₂, TVOC) järgi kontorites, koolides, saalides
    • BMS / Modbus RTU võrguga hooned
    • Tootmis- ja laoruumid
    • Loomakasvatushooned (juhtimine temperatuuri, niiskuse või NO₂ järgi)
    • 115 V võrkudega objektid

    Kasutamine vastavalt vajadusele

    Automaatikainsenerile.
    Modbus RTU, selged registrid ja kaks RJ45 pesa – kiire integreerimine.
    Elektrikule.
    TK, releeväljund ja LED-diagnostika ilma lisamooduliteta.
    Ventilatsiooni paigaldajale.
    Sentera IAQ-anduriga töötab süsteem ilma eraldi kontrollerita ja mootor töötab vaikselt.

    Rakendusjuhend: kuidas kasutatakse praktikas

    RTVS8-25L22 tüüpilised rakendused:

    Objekt Mida ühendatakse Tulemus Paigaldaja märkus
    Klassiruum, kontor või saal Sentera IAQ (CO₂) andur → peamine RJ45 Kiirus suureneb CO₂ kontsentratsiooni kasvades Seadistage juhtimismuutuja ja hüsterees Modbusi kaudu
    BMS-iga hoone BMS → RJ45 „gateway“ (Modbus RTU) BMS seab kiiruse ja näeb olekut Käsirežiim – kiirus Modbusi registri kaudu
    Kasutuselevõtt ja häälestamine Arvuti → CNVT-USB-RS485-V2 → „gateway“ Parameetrid seadistatakse programmiga 3SModbus PROG-kontaktidega saab Modbusi seadeid lähtestada
    Loomakasvatushoone Temperatuuri- / niiskusandur → peamine RJ45; mootori TK → TK Ventilatsioon sisekliima järgi, mootor on kaitstud Valige ümberlülitusintervall nii, et astmed ei hüppaks
    Siiber või soojendi Seade → releeväljund Lülitatakse sisse käsitsi või automaatselt Modbusi kaudu Relee koormus – kuni 16 A (takistuslik)

    Kuidas valida regulaatori voolu

    Mootori(te) nimivool Soovitatav mudel
    kuni 1,5 A RTVS8-15L22 (1,5 A)
    1,5–2,5 A RTVS8-25L22 (2,5 A) ← see mudel
    2,5–3,5 A RTVS8-35L22 (3,5 A)
    3,5–5 A RTVS8-50L22 (5 A)
    5–7,5 A RTVS8-75L22 (7,5 A)
    Reegel: regulaatori maks. vool ≥ mootori nimivool (vt mootori andmesilti). Mitme ventilaatori ühendamisel – sama tüüpi mootorid, liitke nende nimivoolud kokku.
    Millal valida muu lahendus: piisab käsijuhtimisest – STR-1; juhtimine 0-10 VDC signaaliga ilma Modbusita – STVS1; automaatne taaskäivitus ja häireväljund ilma Modbusita – STRA1; sujuv elektrooniline reguleerimine Modbusiga – EVS-1; EC-ventilaatorile – SDP potentsiomeetrid; kolmefaasilisele mootorile – STR-4.

    Plussid

    • Siinuskujuline väljundpinge – mootori vaikne töö
    • Modbus RTU (RS485), kaks RJ45 pesa
    • Automaatrežiim Sentera IAQ anduritega
    • Toide 115 või 230 VAC
    • TK-klemmid ja LED-diagnostika
    • Releeväljund 16 A

    Miinused / piirangud

    • Reguleerimine on astmeline (5 astet), mitte sujuv
    • Suurem kaal kui elektroonilistel regulaatoritel (4,0 kg neto)
    • Seadistamiseks on vaja Modbusi tööriista (3SModbus, BMS või Sentera moodul)
    • Töötemperatuur -10…+35 °C, niiskus kuni 85 % rH
    • Ainult ühefaasilistele AC-mootoritele; EC-ventilaatoritele ei sobi

    Ohutus- ja paigaldusmärkused

    • Paigalduse ja ühendamise teeb kvalifitseeritud elektrik pärast toite väljalülitamist.
    • Ühendage kindlasti kaitsemaandus (PE).
    • Mootori (või mitme mootori summaarne) nimivool ei tohi ületada 2,5 A; vahetage kaitset ainult sama tüübi ja nimiväärtusega kaitsme vastu.
    • Regulaator on mõeldud ainult ühefaasilistele, pingega reguleeritavatele AC-mootoritele; EC-ventilaatoritele ja kolmefaasilistele mootoritele see ei sobi.
    • Andmekaablid (RJ45 / RS485) paigaldage jõukaablitest eraldi.
    • Releeväljundil ärge ületage 16 A (takistuslik koormus).
    • Ainult siseruumides kasutamiseks (-10…+35 °C, 5–85 % rH).

    Kiire valikujuhend

    2,5 A
    115/230 VAC
    Modbus RTU
    TK
    Siinuskujuline pinge
    IP54
    Sobib, kui on vaja:
    • astmelise AC-ventilaatori vaikseks juhtimiseks kuni 2,5 A Modbus RTU kaudu;
    • õhukvaliteedipõhiseks ventilatsiooniks Sentera IAQ-anduritega;
    • integreerimine BMS-i.
    Kontrollige enne kasutamist:
    • mootori nimivoolu ja võrgupinget (115 või 230 VAC);
    • millise Sentera anduri või BMS-i ühendate ja kuidas Modbusi konfigureerite;
    • keskkonnatingimusi (-10…+35 °C, kuni 85 % rH).
    Oluline meeldetuletus: RTVS8-25L22 ei juhi EC-ventilaatoreid ega kolmefaasilisi mootoreid.

    KKK

    Kas on vaja eraldi kontrollerit?
    Ei, kui kasutate Sentera IAQ andurit: see ühendatakse otse RJ45 põhipessa ja regulaator valib astme ise.
    Kas seda saab juhtida 0-10 V signaaliga?
    Tehnilises andmelehes on märgitud analoogjuhtimine DADCM-i kaudu; otseseks 0-10 VDC juhtimiseks ilma Modbusita sobib STVS1 seeria.
    Kuidas parameetreid seadistada?
    Modbus RTU kaudu: 3SModbus programm arvutis (nt CNVT-USB-RS485-V2 adapteri kaudu), Sentera internetimooduli või BMS-iga.
    Kas sobib 115 V võrku?
    Jah, toide 115 või 230 VAC; 115 VAC juures on astmed 55-70-85-95-115 VAC.
    Kas saab ühendada mitu ventilaatorit?
    Jah, kui nende ühine nimivool ei ületa 2,5 A.

    Ventilaatori mootori trafo-kiiruseregulaator | Modbus RTU | 2,5A | 115-230VAC | pinnapealne | IP54 | Sentera Controls | RTVS8-25L22

    Sentera RTVS8-25L22 – Modbus RTU-ga ventilaatori trafo-kiiruseregulaator kuni 2,5 A, 115/230 VAC, 5 siinuskujulise pinge astet, automaatrežiim IAQ-anduritega, TK-kaitse, releeväljund, IP54.

    Illustratiivne pilt võib olla loodud tehisintellekti abil. Toote välimus võib kujutatud tootest veidi erineda. Lähtuge tehnilisest spetsifikatsioonist.
