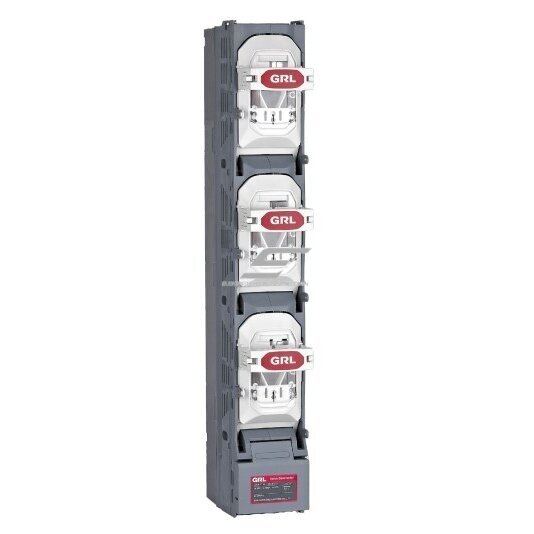

Vertikaalne kaitsekatkestite hoidja plokk | 3P | 160A | 690V | NH00 kaitsekatkestite jaoks | paigaldamiseks paneelile

Tehnilised andmed:
Elektrilised omadused:

Nimipinge (Ue): AC400V / AC500V / AC690V
Nimivool (Ie): 613A (AC400V), 125A (AC500V), 100A (AC690V)
Pidev termiline vool (Ith): 160A (AC400V), 125A (AC500V), 500A (AC690V)
Kasutuskategooria: AC-23B, AC-22B
Piiratud lühisvool (Iq): 50kA
Isolatsioonipinge (Ui): 1000V
Impulsspingetaluvus (Uimp): 8 kV
Sagedus: 50/60 Hz
Elektriline vastupidavus: 200 tsüklit
Mehaanilised andmed:

Mehaaniline vastupidavus: 1400 tsüklit

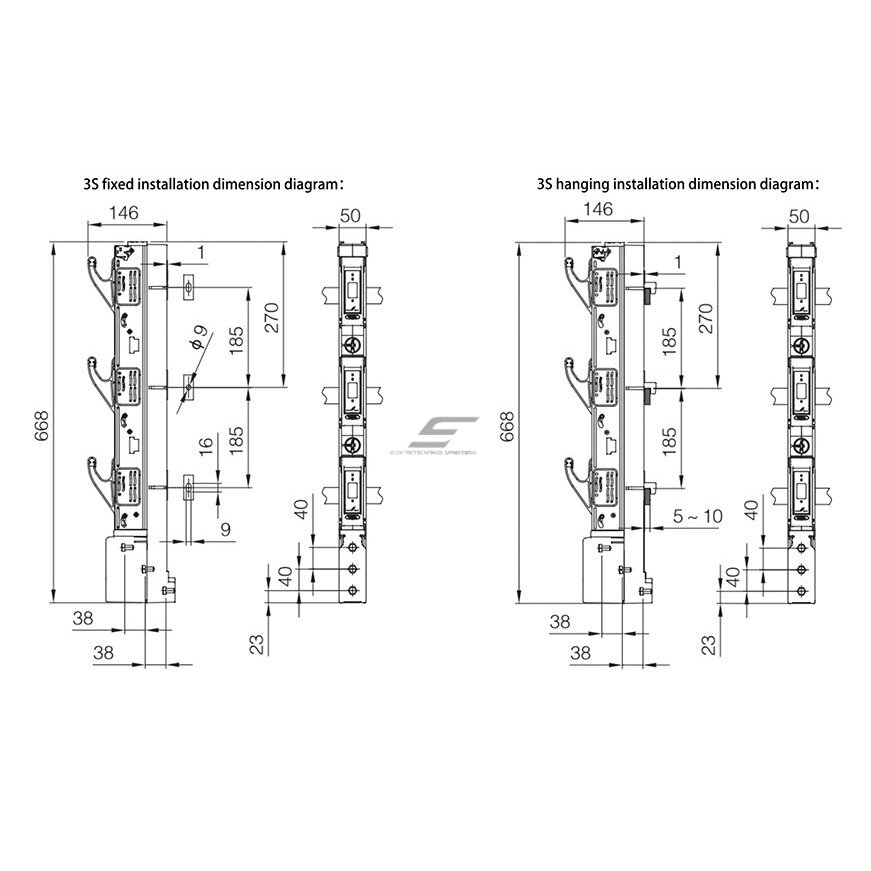

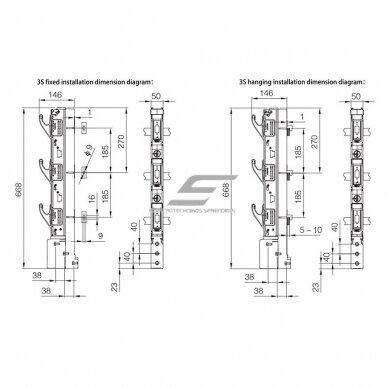

Vasklattide vahe: 185 mm
Kaitseklass: IP20 (avatud olekus), IP30 (suletud olekus)
Töötemperatuur: -5°C kuni +55°C
Töörežiim: Pidev töö
Juhtimine: Käepidemega
Paigaldusviis: Vertikaalne
Töökõrgus merepinnast: ≤2000 m
Saasteaste: 3
Ülepinge kategooria: III
Kaitseandmed (RT16NTNH – GB/T13539.2, IEC 60269-2):

Töövool (In): 160A (AC400V), 125A (AC500V), 100A (AC690V)
Võimsuskadu (P): 12W
Lisafunktsioonid:

Elektrooniline kaitseseire süsteem (EFM) – võimalik lisavarustus.
Mikrolüliti avamise/sulgemise signaali jaoks – saab integreerida.
Kasutusvaldkonnad:
Tööstuslikud elektrijaotussüsteemid
Elektrikilbid ja alajaamad
Ülekoormus- ja lühisekaitse
Kaitsekaitsmete koormuslülitamine suure võimsusega elektrisüsteemides
Energeetika, tootmise ja tööstuse objektid, kus on vaja usaldusväärset voolu katkestamist
Plussid:
Kõrge lühisvoolu piirang – tagab kõrge kaitsetaseme.
Tugev voolu katkestamine – sobib suure koormusega süsteemidele.
Integreeritav EFM-moodul – võimaldab elektroonilist kaitsmete jälgimist.
Kompaktne vertikaalne paigaldus – säästab ruumi elektrijaotuskilpides.
Kõrge isolatsioonitase ja impulsspinge taluvus.
Hea mehaaniline vastupidavus – tagab pika tööea.
Miinused:
Nõuab eraldi kaitsmekomplekti valikut – sisseehitatud kaitset pole, tuleb eraldi osta.
Ainult vertikaalne paigaldus – võib mõnes elektrijaotuskilbi konfiguratsioonis olla ebamugav.
Tuleb tagada korralik ühenduste pingutamine – halb kontakt võib põhjustada rikkeid.
Vertikaalne kaitsmelüliti hoidik on kõrgekvaliteediline elektrilise katkestuse seade, mis on mõeldud usaldusväärseks kaitseks ülekoormuste ja lühiste eest. See seade sobib eriti hästi tööstuslikesse elektrijaotussüsteemidesse, kus on vaja suurt katkestusvõimsust ja kindlat kaitset. Lisatarvikute, nagu elektrooniline kaitseseire (EFM) või signalisatsiooniks kasutatavad mikrolülitid, abil saab seda mudelit tõhusalt kohandada erinevatele elektripaigaldustele.
