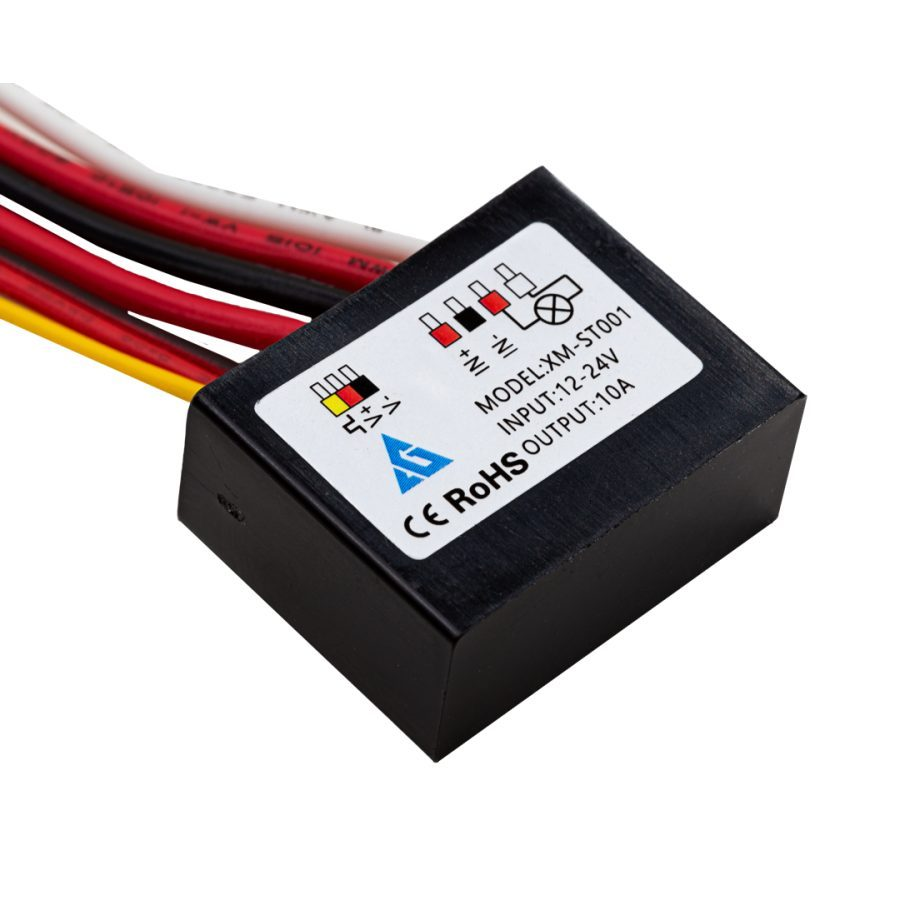

Võimsusvõimendi (PWM-kordaja) peeglilülititele ELSP-XM319 | 12–24 V DC | 10 A | 120 W (12 V) / 240 W (24 V) | ELSP-XM-ST001
Tootekood: ELSP-XM-ST001Hind 8.29 € KM-ga( 6.85 € KM-ta )PWM-võimsusvõimendi (kordaja), mis laiendab ELSP-XM319 seeria peeglilülitite koormust kuni 10 A: 120 W 12 V juures ja 240 W 24 V juures. Säilitab hämarduse, korpus 32 × 25 × 14 mm.
-
Võimsusvõimendi (PWM-kordaja) peeglilülititele ELSP-XM319 | 12–24 V DC | 10 A | 120 W (12 V) / 240 W (24 V) | ELSP-XM-ST001
PWM-võimsusvõimendi (kordaja) ELSP-XM319 seeria peeglilülititele, kui ühe lüliti 5 A ei piisa pika LED-riba jaoks. Koormus kuni 10 A: 120 W 12 V juures ja 240 W 24 V juures, hämardus säilib.
Põhimõte:
Suure peegli või peegelseina LED-riba võib ületada lüliti 5 A piiri. Võimendi võtab lüliti PWM-signaali ja kordab seda võimsamas väljundis – lüliti juhib, võimendi kannab koormust. Võimsus sõltub pingest: 10 A 12 V juures = 120 W, 24 V juures = 240 W.Pinge
12–24 V DCVool
kuni 10 AVõimsus
120 W (12 V) / 240 W (24 V)Mõõtmed
32 × 25 × 14 mmTööpõhimõte

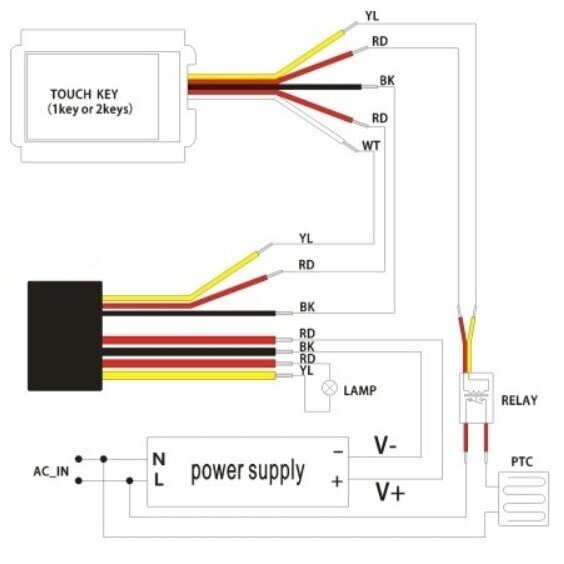

Võimendi ühendatakse ELSP-XM319 seeria lüliti väljundiga ja toiteplokiga. Lüliti PWM-signaal korratakse võimendi väljundis, seega sisse- ja väljalülitus ning heleduse reguleerimine töötavad samamoodi nagu ilma selleta. Ühendamine tarnija skeemi järgi.
Miks valida ELSP-XM-ST001?
Võimaldab kasutada sama lülitit suurte peeglite jaoks – juhtimine ei muutu, lisandub ainult võimsus.Tehnilised andmed
Toote tüüp PWM-võimsusvõimendi (kordaja) LED-koormusele Tootekood ELSP-XM-ST001 Sisend- / väljundpinge 12–24 V DC Max vool 10 A Max koormus 120 W 12 V juures, 240 W 24 V juures Juhtimine PWM-signaal lülitist Ühilduvus ELSP-XM319 seeria peeglilülitid Mõõtmed 32 × 25 × 14 mm Põhifunktsioonid
- Võimsuse laiendamine – koormus kuni 10 A.
- Säilitab hämarduse – PWM-signaal korratakse.
- 12 ja 24 V – sobib mõlemale pingele.
- Väike korpus – 32 × 25 × 14 mm.
Kus kasutatakse?
- Suured vannitoa peeglid ja peegelseinad
- Pikad LED-ribad ümber peegli
- Mitme valgustustsooniga peeglid
Kasutamine vajaduse järgi
Peeglitootjale.
Üks lüliti kõigile peeglisuurustele.Paigaldajale.
Võimsuse puudus lahendatud lülitit vahetamata.Projekteerijale.
Kuni 240 W 24 V süsteemis.Praktiline näide
Peegel 1600 × 900 mm 8 m 12 V ribaga (9,6 W/m, 77 W). Lüliti lubab 5 A (60 W) – ei piisa. Võimendiga (120 W 12 V juures) on koormus umbes 64 %. Toiteplokk peab olema vähemalt ~100 W.Mida veel peegli komplekti vaja on?
Lisaks on vaja:
ELSP-XM319 seeria lüliti
nt IR-lähedusandurlüliti-hämardi ELSP-XM319-IR5.Eelised
- Koormus kuni 10 A
- Säilitab hämarduse
- 12 ja 24 V
- Väike korpus
Puudused / piirangud
- Ühildub ELSP-XM319 seeriaga – teisi lüliteid kontrollida
- 12 V juures – ainult 120 W
- Vajab eraldi paigaldust ja võimsamat plokki
Ohutus- ja paigaldusmärkused
- Ühendada toite väljalülitatud olekus.
- Ärge ületage 10 A: 120 W (12 V), 240 W (24 V).
- Ploki võimsus – ~20 % varuga.
- Juhtmete ristlõige – 10 A voolule vastav.
Kiire valikujuhend
12–24 V DC10 A120 W @12 V / 240 W @24 VPWMSobib, kui on vaja:- kui lüliti 5 A ei piisa;
- suurtele peeglitele ja pikkadele ribadele.
Kontrollige enne kasutamist:- lüliti seeriat (ELSP-XM319);
- riba koguvõimsust ja pinget;
- ploki võimsust.
Oluline meeldetuletus: võimendi piir on vool – 10 A, seega võimsus sõltub pingest: 120 W 12 V juures ja 240 W 24 V juures.Korduma kippuvad küsimused
Mitu W saab ühendada?
120 W 12 V juures, 240 W 24 V juures.Kas heleduse reguleerimine säilib?
Jah, PWM-signaal korratakse.Kas sobib teiste tootjate lülititele?
Ühilduvus on kinnitatud ELSP-XM319 seeriale, teisi – kontrollida.Võimsusvõimendi peeglilülititele | 12–24 V DC | 10 A | ELSP-XM-ST001
ELSP-XM-ST001 – PWM-võimsusvõimendi ELSP-XM319 seeria peeglilülititele: 12–24 V DC, kuni 10 A (120 W 12 V juures, 240 W 24 V juures), säilitab hämarduse.
