Jõujaotusklemm | 1P | 85 A (Cu/Al) | Cu 1,5–16 mm² / Al 1,5–16 mm² | 1000 V AC | DIN 35 | kollakasroheline (PE) | Promfactor Baltic | FT1016G
Tootekood: FT1016GHind 2.08 € KM-ga( 1.72 € KM-ta )Promfactor Baltic FT1016G – 1P klemm 85 A, 1000 V AC / 1500 V DC, Cu 1,5–16 / Al 1,5–16 mm², kollakasroheline (PE), DIN-liistule.
-
Jõujaotusklemm | 1P | 85 A (Cu/Al) | Cu 1,5–16 mm² / Al 1,5–16 mm² | 1000 V AC | DIN 35 | kollakasroheline (PE) | Promfactor Baltic | FT1016G

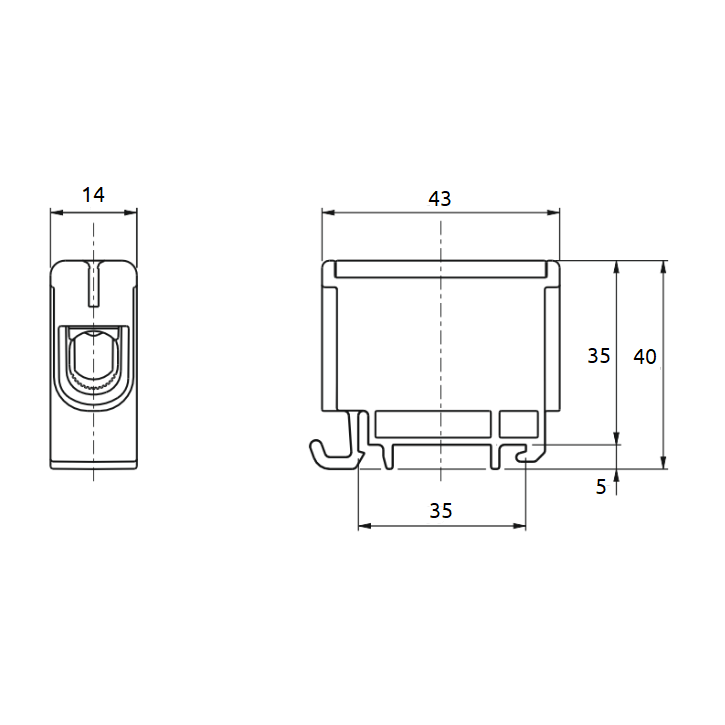

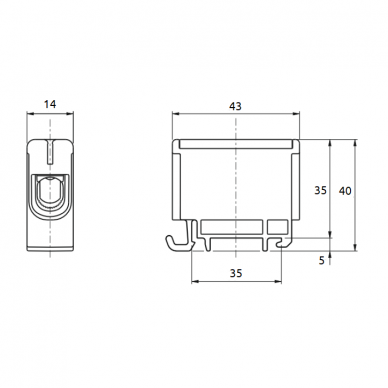

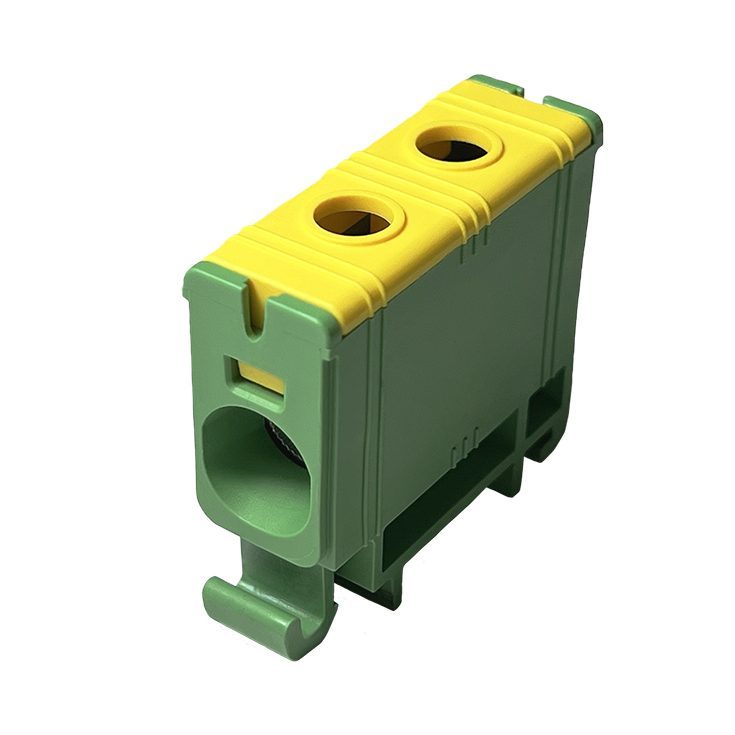

FT1016G – Promfactor Baltic FT seeria 1P jõujaotus- (ühendus-) klemm vask- ja alumiiniumjuhtidele: Cu 1,5–16 mm², Al 1,5–16 mm², nimivool 85 A (Cu/Al), nimipinge 1000 V AC / 1500 V DC. Kollakasroheline korpus on mõeldud kaitsemaanduse (PE) ahelale, klemm paigaldatakse 35×7,5 mm DIN-liistule.
Põhimõte:
Klemm ühendab ja jaotab PE-juhid jaotuskilbis ühes selgelt märgistatud kohas. Ühel poolusel on 2 kontakti – ühel pool ühendatakse sisenev, teisel väljuv juhe, alumiiniumisulamist klambrid võtavad vastu nii Cu- kui ka Al-sooni.Nimivool (Cu/Al)
85 A (Cu/Al)Nimipinge
1000 V AC / 1500 V DCRistlõige
Cu 1,5–16 mm² / Al 1,5–16 mm²Poolused / värv
1P (2 kontakti), kollakasroheline – PETööpõhimõte
FT1016G kinnitatakse jaotuskilbis 35×7,5 mm DIN-liistule, rea otsad fikseeritakse otsafiksaatoriga EW-35. Soon kooritakse klambri sügavuse järgi; alumiiniumsoon puhastatakse oksiidist ja kaetakse kontaktpastaga, seejärel sisestatakse klambrisse ja pingutatakse tootekaardil näidatud momendiga: 1,5 Nm (1,5 mm²); 3,5 Nm (2,5–6 mm²); 7 Nm (10–16 mm²).
Klemmi poolusel on 2 kontakti (kokku 2); alumiiniumisulamist klambrid võtavad vastu vaskjuhte 1,5–16 mm² ja alumiiniumjuhte 1,5–16 mm². Nimivool – 85 A (Cu/Al), nimipinge – 1000 V AC / 1500 V DC, polüamiidkorpus, kaitseaste IP20.
Tulemus – korrektne PE-ühenduste koht: kollakasroheline korpus näitab selgelt ahela otstarvet, ühendusi on hoolduse käigus lihtne kontrollida ja järelpingutada ning jaotuskilp pannakse kokku ilma improviseeritud ühendusteta.
Kasu FT1016G?
Üks klemm Cu- ja Al-juhtmetele (1,5–16 mm² Cu / 1,5–16 mm² Al), 85 A (Cu/Al), 1000 V AC / 1500 V DC, PE-ahela värvimärgistus ja 1P konstruktsioon – vähem detaile laos ja selgem jaotuskilbi paigutus.Tehnilised andmed
Toote tüüp Jõujaotus- (ühendus-) klemm Tootja / kood Promfactor Baltic / FT1016G Seeria FT (1P, 2P, 3P; Cu/Al 1,5–16 … 35–240 mm²; sinine, kollakasroheline, hall) Standardid IEC/EN 60947-7-1, IEC/EN 61238-1 Pooluste arv 1 Kontaktide arv 2 Nimipinge (Un) 1000 V AC / 1500 V DC Nimivool (In) 85 A (Cu/Al) Vaskjuhid (Cu) 1,5–16 mm² Alumiiniumjuhid (Al) 1,5–16 mm² Kruvide pingutusmoment 1,5 Nm (1,5 mm²); 3,5 Nm (2,5–6 mm²); 7 Nm (10–16 mm²) Korpuse materjal Polüamiid PA66 Klambrite materjal Alumiiniumisulam Kaitseaste IP20 Paigaldus 35×7,5 mm DIN-liist Töötemperatuur -25…+55 °C Hoiutemperatuur -25…+70 °C Kaal 21 g Korpuse värv kollakasroheline Ahel värvi järgi Kaitse-PE Koodi struktuur FT10xx – max ristlõige mm²; N – sinine, G – kollakasroheline, F – hall; järelliiteta – 1P, 2 – 2P, 3 – 3P Põhifunktsioonid
- Cu- ja Al-juhid – üks klemm võtab vastu vasksooned 1,5–16 mm² ja alumiiniumsooned 1,5–16 mm².
- Nimivool ja -pinge – 85 A (Cu/Al), 1000 V AC / 1500 V DC – sobib nii vahelduv- kui ka alalisvooluahelatele.
- Lai ristlõigete vahemik – 1,5 kuni 16 mm² (Cu) – sisendkaabel ja harud ühendatakse sama seeria klemmidega.
- Värvimärgistus – kollakasroheline korpus näitab kohe PE-ahelat – vähem vigu paigaldamisel ja hooldamisel.
- 1P, 2 kontakti – üks poolus sisend- ja väljundklambritega – vabalt koostatav rida.
- Kruviklamber – pingutusmoment 1,5 Nm (1,5 mm²); 3,5 Nm (2,5–6 mm²); 7 Nm (10–16 mm²) – ühendust saab hoolduse käigus kontrollida ja järelpingutada.
- Paigaldus 35×7,5 mm DIN-liistule – klemm paigaldatakse ühisesse ritta teiste FT seeria klemmidega, otsad fikseeritakse EW-35-ga.
- Ühtne seeria – sama ristlõige on saadaval sinises, kollakasrohelises ja hallis värvis ning 1P, 2P ja 3P versioonides – N-, PE- ja L-ühendused on ühesuguse konstruktsiooniga.
- Standardid – IEC/EN 60947-7-1, IEC/EN 61238-1 – klemmidele ja Cu/Al-ühendustele kohaldatavad standardid.
Kus kasutatakse?
- Korteri jaotuskilp – sisendi ja grupiliinide ümberlülitamine
- Eramu jaotuskilp – N- ja PE-jaotus
- Alamjaotuskilbid garaažides, kõrvalhoonetes
- Valgustus- ja pistikupesagruppide kilbid
- Soojuspumpade ja katelde toitekilbid
- Juhtkilbid 1,5–16 mm² soontega
- Alumiiniumist 1,5–16 mm² soonte ühendamine renoveeritavates hoonetes
Kasutamine vastavalt vajadusele
Korterite ja eramute jaotuskilpide paigaldajale.
Cu ja Al vahemik 1,5–16 mm² hõlmab grupiliinide sooni ja 16 mm² korteri sisendjuhtmeid.Elektrikule, kes teeb PE-jaotust.
Kollakasroheline korpus vastab kaitsejuhi värvile, seega ei aeta PE-ühendusi tööahelatega segi.Projekteerijale, kes eelistab modulaarset seeriat.
1P klemmid paigaldatakse ükshaaval, seega on lihtne koostada rida täpselt nii paljudest poolustest, kui vaja.Praktiline kasutus
Kui korteri jaotuskilbis on vaja ühendada 10 mm² vasest sisendsoon ja viia see edasi grupiliinidesse, siis kasutatakse FT1016G (1P, 85 A (Cu/Al), Cu 1,5–16 mm² / Al 1,5–16 mm², kollakasroheline) PE-ahela ühenduspunktina ning klambrid pingutatakse 1,5–7 Nm momendiga vastavalt soone ristlõikele.Rakendusjuhend: kuidas kasutatakse praktikas
FT1016G sobib erinevatesse jaotuskilpidesse – muutub ainult ühendatava kaabli ristlõige ja see, millised juhtmed edasi viiakse:
Objekt Mida ühendatakse Tulemus Paigaldaja märkus Korterikilp Sisendi PE-soon kuni 16 mm² ja grupiliinide juhtmed PE-ühendused on koondatud ühte kohta Kuni 6 mm² soonte ühendamisel kasutage otsikuid Maja alamjaotuskilp Toitekaabel 10–16 mm² (Cu või Al) Alamjaotuskilp saab toite ilma eraldi ühendusteta Puhastage Al-soon ja määrige kontaktpastaga Juhtkilp PE-juhtmed 1,5–4 mm² Selge juhtmete jaotus Kontrollige pingutust pärast esimest sisselülitamist Klemmirida DIN-liistul FT1016G koos FT1016N, FT1016F N-, PE- ja L-ühendused on paigutatud selges järjekorras Paigaldage rea otstesse EW-35 Kuidas valida FT seeria ühendusklemmi
Ristlõige (Cu / Al), poolused, värv Soovitatav mudel Cu 1,5–16 / Al 1,5–16 mm², 1P, sinine, 85 A FT1016N (1P, N-ahelale) Cu 1,5–16 / Al 1,5–16 mm², 1P, kollakasroheline, 85 A FT1016G (1P, PE-ahelale) ← see mudel Cu 1,5–16 / Al 1,5–16 mm², 1P, hall, 85 A FT1016F (1P, L-ahelale) Cu 2,5–35 / Al 2,5–35 mm², 1P, sinine, 135/120 A FT1035N (1P, N-ahelale) Cu 2,5–35 / Al 2,5–35 mm², 1P, kollakasroheline, 135/120 A FT1035G (1P, PE-ahelale) Cu 2,5–35 / Al 2,5–35 mm², 1P, hall, 135/120 A FT1035F (1P, L-ahelale) Cu 2,5–50 / Al 6–50 mm², 1P, sinine, 160/145 A FT1050N (1P, N-ahelale) Cu 2,5–50 / Al 6–50 mm², 1P, kollakasroheline, 160/145 A FT1050G (1P, PE-ahelale) Cu 2,5–50 / Al 6–50 mm², 1P, hall, 160/145 A FT1050F (1P, L-ahelale) Cu 16–95 / Al 16–95 mm², 1P, sinine, 245/220 A FT1095N (1P, N-ahelale) Cu 16–95 / Al 16–95 mm², 1P, kollakasroheline, 245/220 A FT1095G (1P, PE-ahelale) Cu 16–95 / Al 16–95 mm², 1P, hall, 245/220 A FT1095F (1P, L-ahelale) Cu 35–150 / Al 35–150 mm², 1P, sinine FT1150N (1P, N-ahelale) Cu 35–150 / Al 35–150 mm², 1P, kollakasroheline FT1150G (1P, PE-ahelale) Cu 35–150 / Al 35–150 mm², 1P, hall FT1150F (1P, L-ahelale) Cu 35–240 / Al 35–240 mm², 1P, sinine FT1240N (1P, N-ahelale) Cu 35–240 / Al 35–240 mm², 1P, kollakasroheline FT1240G (1P, PE-ahelale) Cu 35–240 / Al 35–240 mm², 1P, hall FT1240F (1P, L-ahelale) Cu 1,5–16 / Al 1,5–16 mm², 2P, sinine, 85 A FT1016N2 (2P, N-ahelale) Cu 1,5–16 / Al 1,5–16 mm², 2P, kollakasroheline, 85 A FT1016G2 (2P, PE-ahelale) Cu 1,5–16 / Al 1,5–16 mm², 2P, hall, 85 A FT1016F2 (2P, L-ahelale) Cu 2,5–35 / Al 2,5–35 mm², 2P, sinine, 135/120 A FT1035N2 (2P, N-ahelale) Cu 2,5–35 / Al 2,5–35 mm², 2P, kollakasroheline, 135/120 A FT1035G2 (2P, PE-ahelale) Cu 2,5–35 / Al 2,5–35 mm², 2P, hall, 135/120 A FT1035F2 (2P, L-ahelale) Cu 2,5–50 / Al 6–50 mm², 2P, sinine, 160/145 A FT1050N2 (2P, N-ahelale) Cu 2,5–50 / Al 6–50 mm², 2P, kollakasroheline, 160/145 A FT1050G2 (2P, PE-ahelale) Cu 2,5–50 / Al 6–50 mm², 2P, hall, 160/145 A FT1050F2 (2P, L-ahelale) Cu 16–95 / Al 16–95 mm², 2P, sinine, 245/220 A FT1095N2 (2P, N-ahelale) Cu 16–95 / Al 16–95 mm², 2P, kollakasroheline, 245/220 A FT1095G2 (2P, PE-ahelale) Cu 16–95 / Al 16–95 mm², 2P, hall, 245/220 A FT1095F2 (2P, L-ahelale) Cu 35–150 / Al 35–150 mm², 2P, sinine FT1150N2 (2P, N-ahelale) Cu 35–150 / Al 35–150 mm², 2P, kollakasroheline FT1150G2 (2P, PE-ahelale) Cu 35–150 / Al 35–150 mm², 2P, hall FT1150F2 (2P, L-ahelale) Cu 35–240 / Al 35–240 mm², 2P, sinine FT1240N2 (2P, N-ahelale) Cu 35–240 / Al 35–240 mm², 2P, kollakasroheline FT1240G2 (2P, PE-ahelale) Cu 35–240 / Al 35–240 mm², 2P, hall FT1240F2 (2P, L-ahelale) Cu 1,5–16 / Al 1,5–16 mm², 3P, sinine, 85 A FT1016N3 (3P, N-ahelale) Cu 1,5–16 / Al 1,5–16 mm², 3P, kollakasroheline, 85 A FT1016G3 (3P, PE-ahelale) Cu 1,5–16 / Al 1,5–16 mm², 3P, hall, 85 A FT1016F3 (3P, L-ahelale) Cu 2,5–35 / Al 2,5–35 mm², 3P, sinine, 135/120 A FT1035N3 (3P, N-ahelale) Cu 2,5–35 / Al 2,5–35 mm², 3P, kollakasroheline, 135/120 A FT1035G3 (3P, PE-ahelale) Cu 2,5–35 / Al 2,5–35 mm², 3P, hall, 135/120 A FT1035F3 (3P, L-ahelale) Cu 2,5–50 / Al 6–50 mm², 3P, sinine, 160/145 A FT1050N3 (3P, N-ahelale) Cu 2,5–50 / Al 6–50 mm², 3P, kollakasroheline, 160/145 A FT1050G3 (3P, PE-ahelale) Cu 2,5–50 / Al 6–50 mm², 3P, hall, 160/145 A FT1050F3 (3P, L-ahelale) Cu 16–95 / Al 16–95 mm², 3P, sinine, 245/220 A FT1095N3 (3P, N-ahelale) Cu 16–95 / Al 16–95 mm², 3P, kollakasroheline, 245/220 A FT1095G3 (3P, PE-ahelale) Cu 16–95 / Al 16–95 mm², 3P, hall, 245/220 A FT1095F3 (3P, L-ahelale) Cu 35–150 / Al 35–150 mm², 3P, sinine FT1150N3 (3P, N-ahelale) Cu 35–150 / Al 35–150 mm², 3P, kollakasroheline FT1150G3 (3P, PE-ahelale) Cu 35–150 / Al 35–150 mm², 3P, hall FT1150F3 (3P, L-ahelale) Cu 35–240 / Al 35–240 mm², 3P, sinine FT1240N3 (3P, N-ahelale) Cu 35–240 / Al 35–240 mm², 3P, kollakasroheline FT1240G3 (3P, PE-ahelale) Cu 35–240 / Al 35–240 mm², 3P, hall FT1240F3 (3P, L-ahelale) Cu/Al 2,5–35 mm², 3P+N+PE FT503500 (viiepooluseline plokk kolmefaasilisele liinile) Cu 2,5–50 / Al 6–50 mm², 3P+N+PE FT505000 (viiepooluseline plokk kolmefaasilisele liinile) Reegel: klemmi valige väikseima ja suurima ühendatava soone järgi (FT1050 mudelites Cu- ja Al-vahemikud erinevad), värvi – ahela järgi (N – sinine, G – kollakasroheline PE, F – hall faasile L), pooluste arvu – selle järgi, mitu eraldi liini tuleb ühendada; kolmefaasilisele liinile koos N ja PE-ga ühes plokis on FT503500 ja FT505000.Millal valida muu lahendus: muud värvid – FT1016N, FT1016F; muu pooluste arv – FT1016G2, FT1016G3; jämedamatele kaablitele – FT1035 või FT1050; 3P+N+PE plokid – FT503500, FT505000; jaotusklemmid DTB080–DTB500; isoleeritud klemmid F807–F815; DIN-liistud FD010100–FD011000; lõpustopper EW-35.Plussid
- Nimivool 85 A (Cu/Al), pinge 1000 V AC / 1500 V DC
- Vaskjuhid 1,5–16 mm² ja alumiiniumjuhid 1,5–16 mm²
- PE-ahela värvimärgistus (kollakasroheline)
- 1P, 2 kontakti – vabalt koostatav rida
- Standardid IEC/EN 60947-7-1, IEC/EN 61238-1
- Polüamiidist PA66 korpus, töötemperatuur -25…+55 °C
- Paigaldus 35×7,5 mm DIN-liistule
Miinused / piirangud
- Kaitseaste IP20 – paigaldada ainult suletud jaotuskilpidesse või kappidesse
- Suurim juhe – 16 mm², vool 85 A; jämedamate kaablite jaoks valige FT1035 või FT1050
- Värv on fikseeritud – muu ahela jaoks on vaja FT1016N, FT1016F
- Üks poolus – kolmefaasilise liini jaoks on vaja mitut klemmi või plokki FT503500 / FT505000
- Vajalik on täpne pingutusmoment ja Al-soonte ettevalmistus (oksiidi eemaldamine, kontaktpasta)
Ohutus- ja paigaldusmärkused
- Paigalduse ja ühendamise teeb ainult kvalifitseeritud elektrik pärast pinge väljalülitamist ja ahela pingevabaduse kontrollimist.
- Ärge ületage nimivoolu 85 A (Cu/Al) ja nimipinget 1000 V AC / 1500 V DC.
- Pingutage klambrid ettenähtud momendiga – 1,5 Nm (1,5 mm²); 3,5 Nm (2,5–6 mm²); 7 Nm (10–16 mm²) – ja kontrollige ühendusi pärast esimest koormamist ning perioodilise hoolduse käigus.
- Klemm on IP20 – paigaldage ainult suletud jaotuskilpi või kappi, töötemperatuur -25…+55 °C.
- Kasutage kollakasrohelist klemmi ainult kaitsemaanduse (PE) ahelas; paigaldage rea otstesse otsafiksaator EW-35.
Kiire valikujuhend
1P85 A1000 V AC / 1500 V DCCu 1,5–16 / Al 1,5–16 mm²kollakasroheline (PE)DIN 35IP20Sobib, kui on vaja:- ühendada või jaotada jaotuskilbis kaitsemaanduse (PE) juhte;
- ühendada vasksooni 1,5–16 mm² ja alumiiniumsooni 1,5–16 mm² kuni 85 A (Cu/Al);
- üks poolus iga juhi jaoks, vabalt koostatava reaga.
Kontrollige enne kasutamist:- väikseimat ja suurimat ühendatavat soont – kas see mahub vahemikku Cu 1,5–16 mm² / Al 1,5–16 mm²;
- koormusvool – mitte üle 85 A (Cu/Al);
- ahelat – PE-ahelale vastab kollakasroheline korpus, muude ahelate jaoks on vaja FT1016N, FT1016F.
Oluline meeldetuletus: FT1016G – 1P kollakasroheline klemm PE-ahelale; muu värvi ja pooluste arvuga versioonid ning EW-35 tellitakse eraldi.KKK
Mida tähendab täht G koodis FT1016G?
Täht G tähistab kollakasrohelist korpust PE-ahelale; FT seerias tähendab N sinist, G – kollakasrohelist, F – halli versiooni.Millise ristlõikega juhtmeid saab ühendada?
Vaskjuhte 1,5–16 mm² ja alumiiniumjuhte 1,5–16 mm²; Al-sooned tuleb enne ühendamist oksiidist puhastada ja katta kontaktpastaga.Mitu poolust ja kontakti on FT1016G-l?
FT1016G on 1P klemm 2 kontaktiga (2 iga pooluse kohta); FT seerias tähendab järelliiteta kood 1P, järelliide 2 – 2P, järelliide 3 – 3P.Milline on nimivool ja -pinge?
Nimivool 85 A (Cu/Al), nimipinge 1000 V AC / 1500 V DC.Millise momendiga kruvisid pingutada?
Vastavalt soone ristlõikele: 1,5 Nm (1,5 mm²); 3,5 Nm (2,5–6 mm²); 7 Nm (10–16 mm²).Kuidas klemm paigaldatakse?
Klemm kinnitatakse 35×7,5 mm DIN-liistule ning rea otstesse paigaldatakse otsafiksaator EW-35.Jõujaotusklemm | 1P | 85 A (Cu/Al) | Cu 1,5–16 mm² / Al 1,5–16 mm² | 1000 V AC | DIN 35 | kollakasroheline (PE) | Promfactor Baltic | FT1016G
Promfactor Baltic FT1016G – 1P jõujaotusklemm 85 A (Cu/Al), 1000 V AC / 1500 V DC, vaskjuhtmetele 1,5–16 mm² ja alumiiniumjuhtmetele 1,5–16 mm², kollakasroheline korpus PE-ahelale, IP20, paigaldus DIN-liistule, IEC/EN 60947-7-1, IEC/EN 61238-1.
Illustratiivne pilt võib olla loodud tehisintellekti abil. Toote välimus võib kujutatud tootest veidi erineda. Lähtuge tehnilisest spetsifikatsioonist.TootjaSee toode on märgistatud CE-märgisega, mis kinnitab vastavust kõikidele kehtivatele Euroopa Liidu direktiividele ja määrustele. CE-märgis ei ole pelgalt formaalsus – see on oluline kvaliteedi ja ohutuse näitaja, mis tagab, et toode on nõuetekohaselt hinnatud, testitud ja ohutult kasutatav kogu EL turul.
CE-sertifikaat tähendab, et toodet on hinnatud järgmiste põhikriteeriumide alusel:
Ohutusnõuded – tagab, et toode ei kujuta ohtu kasutajale ega keskkonnale
Elektromagnetiline ühilduvus (EMC) – seade ei häiri teiste seadmete tööd ja on vastupidav välistele häiretele
Keskkonnastandardid – vastab kehtivatele ökoloogilistele ja materjalikasutuse nõuetele
Töökindlus – toode sobib pikaajaliseks kasutamiseks vastavalt ettenähtud otstarbeleCE-märgis võimaldab:
toodet seaduslikult tarnida ja kasutada kõigis Euroopa Liidu riikides
tagada kõrge kvaliteedi ja ohutuse taseme
kasutada toodet nii koduses, ärilises kui ka tööstuslikus keskkonnasCE-märgis on tootja vastutusdeklaratsioon, mis kinnitab, et toode vastab kõikidele kehtivatele standarditele ja EL õigusaktidele.
Mida see tähendab teile kui ostjale?
Ohutu kasutamine igapäevases tegevuses
Usaldusväärne töö ja väiksem rikete oht
Vastavus EL normidele ja nõuetele
Sobivus professionaalseteks lahendusteks
