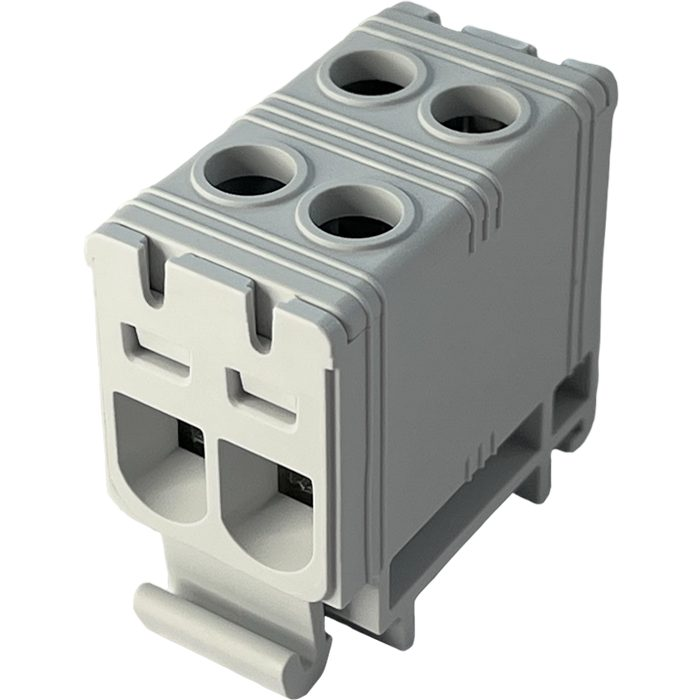

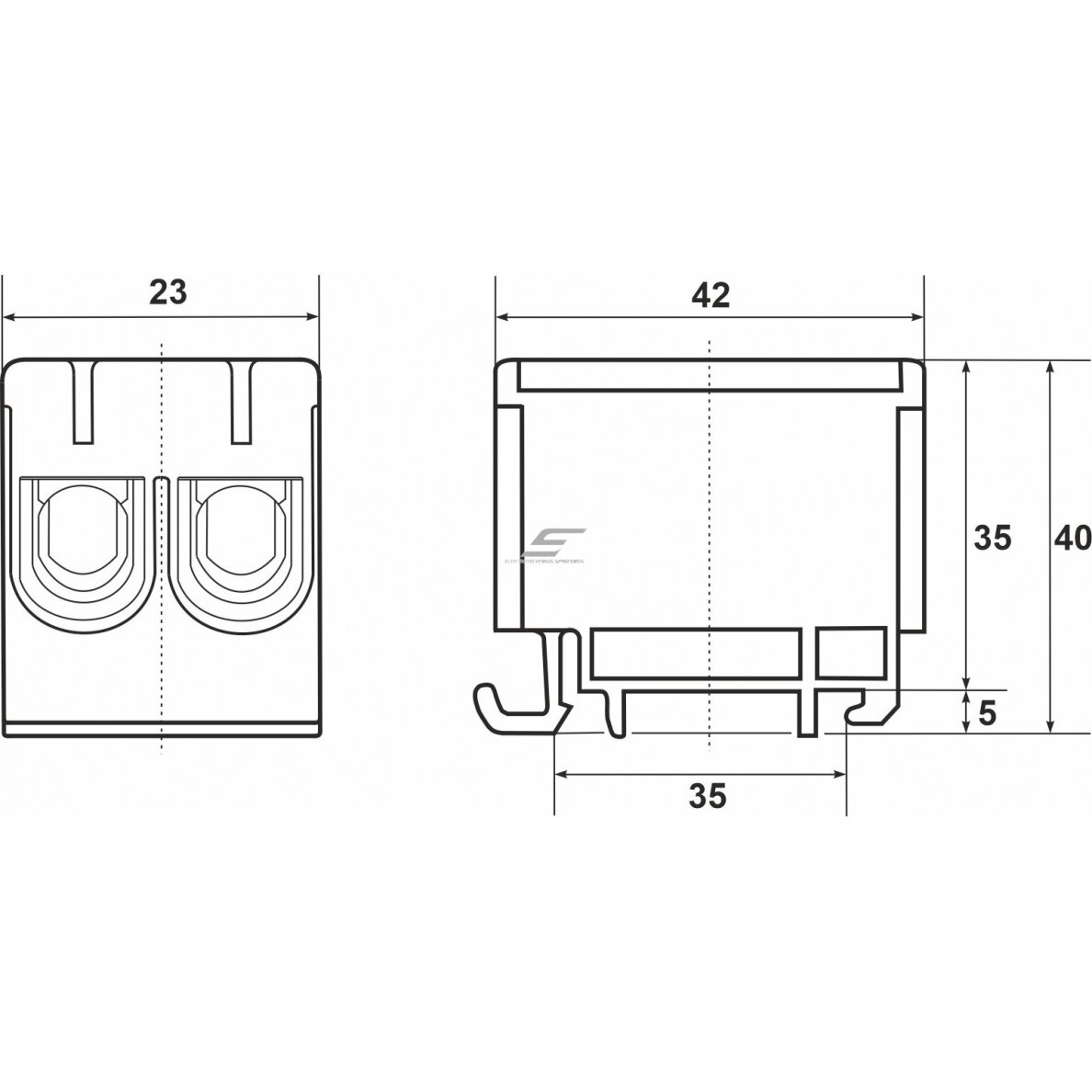

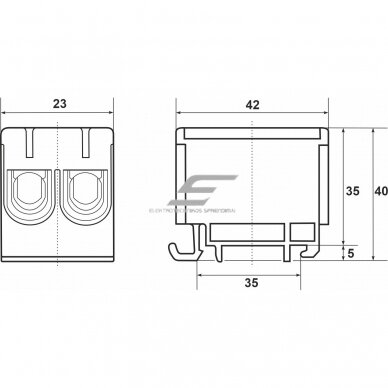

Jõujaotusklemm | 2P | 85 A (Cu/Al) | Cu 1,5–16 mm² / Al 1,5–16 mm² | 1000 V AC | DIN 35 | hall (L) | Promfactor Baltic | FT1016F2
Tootekood: FT1016F2Hind 2.60 € KM-ga( 2.15 € KM-ta )Promfactor Baltic FT1016F2 – 2P klemm 85 A, 1000 V AC / 1500 V DC, Cu 1,5–16 / Al 1,5–16 mm², hall (L), DIN-liistule.
-
Jõujaotusklemm | 2P | 85 A (Cu/Al) | Cu 1,5–16 mm² / Al 1,5–16 mm² | 1000 V AC | DIN 35 | hall (L) | Promfactor Baltic | FT1016F2
FT1016F2 – Promfactor Baltic FT seeria 2P jõujaotus- (ühendus-) klemm vask- ja alumiiniumjuhtidele: Cu 1,5–16 mm², Al 1,5–16 mm², nimivool 85 A (Cu/Al), nimipinge 1000 V AC / 1500 V DC. Hall korpus on mõeldud faasi (L) ahelale, klemm paigaldatakse 35×7,5 mm DIN-liistule.
Põhimõte:
Klemm ühendab ja jaotab faasijuhid jaotuskilbis ühes selgelt märgistatud kohas. 2 poolusel on kummalgi 2 kontakti (kokku 4) – ühel pool ühendatakse sisenev, teisel väljuv juhe, alumiiniumisulamist klambrid võtavad vastu nii Cu- kui ka Al-sooni.Nimivool (Cu/Al)
85 A (Cu/Al)Nimipinge
1000 V AC / 1500 V DCRistlõige
Cu 1,5–16 mm² / Al 1,5–16 mm²Poolused / värv
2P (4 kontakti), hall – LTööpõhimõte
FT1016F2 kinnitatakse jaotuskilbis 35×7,5 mm DIN-liistule, rea otsad fikseeritakse otsafiksaatoriga EW-35. Soon kooritakse klambri sügavuse järgi; alumiiniumsoon puhastatakse oksiidist ja kaetakse kontaktpastaga, seejärel sisestatakse klambrisse ja pingutatakse tootekaardil näidatud momendiga: 1,5 Nm (1,5 mm²); 3,5 Nm (2,5–6 mm²); 7 Nm (10–16 mm²).
Kõigil 2 poolusel on 2 kontakti (kokku 4); alumiiniumisulamist klambrid võtavad vastu vaskjuhte 1,5–16 mm² ja alumiiniumjuhte 1,5–16 mm². Nimivool – 85 A (Cu/Al), nimipinge – 1000 V AC / 1500 V DC, polüamiidkorpus, kaitseaste IP20.
Tulemus – korrektne faasiühenduste koht: hall korpus näitab selgelt ahela otstarvet, ühendusi on hoolduse käigus lihtne kontrollida ja järelpingutada ning jaotuskilp pannakse kokku ilma improviseeritud ühendusteta.
Kasu FT1016F2?
Üks klemm Cu- ja Al-juhtmetele (1,5–16 mm² Cu / 1,5–16 mm² Al), 85 A (Cu/Al), 1000 V AC / 1500 V DC, L-ahela värvimärgistus ja 2P konstruktsioon – vähem detaile laos ja selgem jaotuskilbi paigutus.Tehnilised andmed
Toote tüüp Jõujaotus- (ühendus-) klemm Tootja / kood Promfactor Baltic / FT1016F2 Seeria FT (1P, 2P, 3P; Cu/Al 1,5–16 … 35–240 mm²; sinine, kollakasroheline, hall) Standardid IEC/EN 60947-7-1, IEC/EN 61238-1 Pooluste arv 2 Kontaktide arv 4 Nimipinge (Un) 1000 V AC / 1500 V DC Nimivool (In) 85 A (Cu/Al) Vaskjuhid (Cu) 1,5–16 mm² Alumiiniumjuhid (Al) 1,5–16 mm² Kruvide pingutusmoment 1,5 Nm (1,5 mm²); 3,5 Nm (2,5–6 mm²); 7 Nm (10–16 mm²) Korpuse materjal Polüamiid PA66 Klambrite materjal Alumiiniumisulam Kaitseaste IP20 Paigaldus 35×7,5 mm DIN-liist Töötemperatuur -25…+55 °C Hoiutemperatuur -25…+70 °C Kaal 37 g Korpuse värv hall Ahel värvi järgi Faas L Koodi struktuur FT10xx – max ristlõige mm²; N – sinine, G – kollakasroheline, F – hall; järelliiteta – 1P, 2 – 2P, 3 – 3P Põhifunktsioonid
- Cu- ja Al-juhid – üks klemm võtab vastu vasksooned 1,5–16 mm² ja alumiiniumsooned 1,5–16 mm².
- Nimivool ja -pinge – 85 A (Cu/Al), 1000 V AC / 1500 V DC – sobib nii vahelduv- kui ka alalisvooluahelatele.
- Lai ristlõigete vahemik – 1,5 kuni 16 mm² (Cu) – sisendkaabel ja harud ühendatakse sama seeria klemmidega.
- Värvimärgistus – hall korpus näitab kohe L-ahelat – vähem vigu paigaldamisel ja hooldamisel.
- 2P, 4 kontakti – 2 poolust, kummalgi 2 kontakti, ühes tootes – kiirem paigaldus ja vähem detaile liistul.
- Kruviklamber – pingutusmoment 1,5 Nm (1,5 mm²); 3,5 Nm (2,5–6 mm²); 7 Nm (10–16 mm²) – ühendust saab hoolduse käigus kontrollida ja järelpingutada.
- Paigaldus 35×7,5 mm DIN-liistule – klemm paigaldatakse ühisesse ritta teiste FT seeria klemmidega, otsad fikseeritakse EW-35-ga.
- Ühtne seeria – sama ristlõige on saadaval sinises, kollakasrohelises ja hallis värvis ning 1P, 2P ja 3P versioonides – N-, PE- ja L-ühendused on ühesuguse konstruktsiooniga.
- Standardid – IEC/EN 60947-7-1, IEC/EN 61238-1 – klemmidele ja Cu/Al-ühendustele kohaldatavad standardid.
Kus kasutatakse?
- Korteri jaotuskilp – sisendi ja grupiliinide ümberlülitamine
- Eramu jaotuskilp – N- ja PE-jaotus
- Alamjaotuskilbid garaažides, kõrvalhoonetes
- Valgustus- ja pistikupesagruppide kilbid
- Soojuspumpade ja katelde toitekilbid
- Juhtkilbid 1,5–16 mm² soontega
- Alumiiniumist 1,5–16 mm² soonte ühendamine renoveeritavates hoonetes
Kasutamine vastavalt vajadusele
Korterite ja eramute jaotuskilpide paigaldajale.
Cu ja Al vahemik 1,5–16 mm² hõlmab grupiliinide sooni ja 16 mm² korteri sisendjuhtmeid.Paigaldajale, kes jätkab faasijuhtmeid.
Hall korpus on ette nähtud faasi L juhtidele ning kõrvale paigaldatud sinised N- ja kollakasrohelised PE-klemmid jäävad visuaalselt eristatavaks.Elektrikule, kes ühendab kaks eraldi liini.
2P plokil on ühes tootes kaks poolust, seega paigaldatakse liistule vähem eraldi detaile.Praktiline kasutus
Kui korteri jaotuskilbis on vaja ühendada 10 mm² vasest sisendsoon ja viia see edasi grupiliinidesse, siis kasutatakse FT1016F2 (2P, 85 A (Cu/Al), Cu 1,5–16 mm² / Al 1,5–16 mm², hall) L-ahela ühenduspunktina ning klambrid pingutatakse 1,5–7 Nm momendiga vastavalt soone ristlõikele.Rakendusjuhend: kuidas kasutatakse praktikas
FT1016F2 sobib erinevatesse jaotuskilpidesse – muutub ainult ühendatava kaabli ristlõige ja see, millised juhtmed edasi viiakse:
Objekt Mida ühendatakse Tulemus Paigaldaja märkus Korterikilp Sisendi L-soon kuni 16 mm² ja grupiliinide juhtmed Faasiühendused koondatud ühte kohta Kuni 6 mm² soonte ühendamisel kasutage otsikuid Maja alamjaotuskilp Toitekaabel 10–16 mm² (Cu või Al) Alamjaotuskilp saab toite ilma eraldi ühendusteta Puhastage Al-soon ja määrige kontaktpastaga Juhtkilp L-juhtmed 1,5–4 mm² Selge juhtmete jaotus Kontrollige pingutust pärast esimest sisselülitamist Klemmirida DIN-liistul FT1016F2 koos FT1016N2, FT1016G2 N-, PE- ja L-ühendused on paigutatud selges järjekorras Paigaldage rea otstesse EW-35 Kuidas valida FT seeria ühendusklemmi
Ristlõige (Cu / Al), poolused, värv Soovitatav mudel Cu 1,5–16 / Al 1,5–16 mm², 1P, sinine, 85 A FT1016N (1P, N-ahelale) Cu 1,5–16 / Al 1,5–16 mm², 1P, kollakasroheline, 85 A FT1016G (1P, PE-ahelale) Cu 1,5–16 / Al 1,5–16 mm², 1P, hall, 85 A FT1016F (1P, L-ahelale) Cu 2,5–35 / Al 2,5–35 mm², 1P, sinine, 135/120 A FT1035N (1P, N-ahelale) Cu 2,5–35 / Al 2,5–35 mm², 1P, kollakasroheline, 135/120 A FT1035G (1P, PE-ahelale) Cu 2,5–35 / Al 2,5–35 mm², 1P, hall, 135/120 A FT1035F (1P, L-ahelale) Cu 2,5–50 / Al 6–50 mm², 1P, sinine, 160/145 A FT1050N (1P, N-ahelale) Cu 2,5–50 / Al 6–50 mm², 1P, kollakasroheline, 160/145 A FT1050G (1P, PE-ahelale) Cu 2,5–50 / Al 6–50 mm², 1P, hall, 160/145 A FT1050F (1P, L-ahelale) Cu 16–95 / Al 16–95 mm², 1P, sinine, 245/220 A FT1095N (1P, N-ahelale) Cu 16–95 / Al 16–95 mm², 1P, kollakasroheline, 245/220 A FT1095G (1P, PE-ahelale) Cu 16–95 / Al 16–95 mm², 1P, hall, 245/220 A FT1095F (1P, L-ahelale) Cu 35–150 / Al 35–150 mm², 1P, sinine FT1150N (1P, N-ahelale) Cu 35–150 / Al 35–150 mm², 1P, kollakasroheline FT1150G (1P, PE-ahelale) Cu 35–150 / Al 35–150 mm², 1P, hall FT1150F (1P, L-ahelale) Cu 35–240 / Al 35–240 mm², 1P, sinine FT1240N (1P, N-ahelale) Cu 35–240 / Al 35–240 mm², 1P, kollakasroheline FT1240G (1P, PE-ahelale) Cu 35–240 / Al 35–240 mm², 1P, hall FT1240F (1P, L-ahelale) Cu 1,5–16 / Al 1,5–16 mm², 2P, sinine, 85 A FT1016N2 (2P, N-ahelale) Cu 1,5–16 / Al 1,5–16 mm², 2P, kollakasroheline, 85 A FT1016G2 (2P, PE-ahelale) Cu 1,5–16 / Al 1,5–16 mm², 2P, hall, 85 A FT1016F2 (2P, L-ahelale) ← see mudel Cu 2,5–35 / Al 2,5–35 mm², 2P, sinine, 135/120 A FT1035N2 (2P, N-ahelale) Cu 2,5–35 / Al 2,5–35 mm², 2P, kollakasroheline, 135/120 A FT1035G2 (2P, PE-ahelale) Cu 2,5–35 / Al 2,5–35 mm², 2P, hall, 135/120 A FT1035F2 (2P, L-ahelale) Cu 2,5–50 / Al 6–50 mm², 2P, sinine, 160/145 A FT1050N2 (2P, N-ahelale) Cu 2,5–50 / Al 6–50 mm², 2P, kollakasroheline, 160/145 A FT1050G2 (2P, PE-ahelale) Cu 2,5–50 / Al 6–50 mm², 2P, hall, 160/145 A FT1050F2 (2P, L-ahelale) Cu 16–95 / Al 16–95 mm², 2P, sinine, 245/220 A FT1095N2 (2P, N-ahelale) Cu 16–95 / Al 16–95 mm², 2P, kollakasroheline, 245/220 A FT1095G2 (2P, PE-ahelale) Cu 16–95 / Al 16–95 mm², 2P, hall, 245/220 A FT1095F2 (2P, L-ahelale) Cu 35–150 / Al 35–150 mm², 2P, sinine FT1150N2 (2P, N-ahelale) Cu 35–150 / Al 35–150 mm², 2P, kollakasroheline FT1150G2 (2P, PE-ahelale) Cu 35–150 / Al 35–150 mm², 2P, hall FT1150F2 (2P, L-ahelale) Cu 35–240 / Al 35–240 mm², 2P, sinine FT1240N2 (2P, N-ahelale) Cu 35–240 / Al 35–240 mm², 2P, kollakasroheline FT1240G2 (2P, PE-ahelale) Cu 35–240 / Al 35–240 mm², 2P, hall FT1240F2 (2P, L-ahelale) Cu 1,5–16 / Al 1,5–16 mm², 3P, sinine, 85 A FT1016N3 (3P, N-ahelale) Cu 1,5–16 / Al 1,5–16 mm², 3P, kollakasroheline, 85 A FT1016G3 (3P, PE-ahelale) Cu 1,5–16 / Al 1,5–16 mm², 3P, hall, 85 A FT1016F3 (3P, L-ahelale) Cu 2,5–35 / Al 2,5–35 mm², 3P, sinine, 135/120 A FT1035N3 (3P, N-ahelale) Cu 2,5–35 / Al 2,5–35 mm², 3P, kollakasroheline, 135/120 A FT1035G3 (3P, PE-ahelale) Cu 2,5–35 / Al 2,5–35 mm², 3P, hall, 135/120 A FT1035F3 (3P, L-ahelale) Cu 2,5–50 / Al 6–50 mm², 3P, sinine, 160/145 A FT1050N3 (3P, N-ahelale) Cu 2,5–50 / Al 6–50 mm², 3P, kollakasroheline, 160/145 A FT1050G3 (3P, PE-ahelale) Cu 2,5–50 / Al 6–50 mm², 3P, hall, 160/145 A FT1050F3 (3P, L-ahelale) Cu 16–95 / Al 16–95 mm², 3P, sinine, 245/220 A FT1095N3 (3P, N-ahelale) Cu 16–95 / Al 16–95 mm², 3P, kollakasroheline, 245/220 A FT1095G3 (3P, PE-ahelale) Cu 16–95 / Al 16–95 mm², 3P, hall, 245/220 A FT1095F3 (3P, L-ahelale) Cu 35–150 / Al 35–150 mm², 3P, sinine FT1150N3 (3P, N-ahelale) Cu 35–150 / Al 35–150 mm², 3P, kollakasroheline FT1150G3 (3P, PE-ahelale) Cu 35–150 / Al 35–150 mm², 3P, hall FT1150F3 (3P, L-ahelale) Cu 35–240 / Al 35–240 mm², 3P, sinine FT1240N3 (3P, N-ahelale) Cu 35–240 / Al 35–240 mm², 3P, kollakasroheline FT1240G3 (3P, PE-ahelale) Cu 35–240 / Al 35–240 mm², 3P, hall FT1240F3 (3P, L-ahelale) Cu/Al 2,5–35 mm², 3P+N+PE FT503500 (viiepooluseline plokk kolmefaasilisele liinile) Cu 2,5–50 / Al 6–50 mm², 3P+N+PE FT505000 (viiepooluseline plokk kolmefaasilisele liinile) Reegel: klemmi valige väikseima ja suurima ühendatava soone järgi (FT1050 mudelites Cu- ja Al-vahemikud erinevad), värvi – ahela järgi (N – sinine, G – kollakasroheline PE, F – hall faasile L), pooluste arvu – selle järgi, mitu eraldi liini tuleb ühendada; kolmefaasilisele liinile koos N ja PE-ga ühes plokis on FT503500 ja FT505000.Millal valida muu lahendus: muud värvid – FT1016N2, FT1016G2; muu pooluste arv – FT1016F, FT1016F3; jämedamatele kaablitele – FT1035 või FT1050; 3P+N+PE plokid – FT503500, FT505000; jaotusklemmid DTB080–DTB500; isoleeritud klemmid F807–F815; DIN-liistud FD010100–FD011000; lõpustopper EW-35.Plussid
- Nimivool 85 A (Cu/Al), pinge 1000 V AC / 1500 V DC
- Vaskjuhid 1,5–16 mm² ja alumiiniumjuhid 1,5–16 mm²
- L-ahela värvimärgistus (hall)
- 2P, 4 kontakti ühes tootes – vähem detaile
- Standardid IEC/EN 60947-7-1, IEC/EN 61238-1
- Polüamiidist PA66 korpus, töötemperatuur -25…+55 °C
- Paigaldus 35×7,5 mm DIN-liistule
Miinused / piirangud
- Kaitseaste IP20 – paigaldada ainult suletud jaotuskilpidesse või kappidesse
- Suurim juhe – 16 mm², vool 85 A; jämedamate kaablite jaoks valige FT1035 või FT1050
- Värv on fikseeritud – muu ahela jaoks on vaja FT1016N2, FT1016G2
- Pooluste arv on fikseeritud – muu liinide arvu jaoks valige FT1016F, FT1016F3
- Vajalik on täpne pingutusmoment ja Al-soonte ettevalmistus (oksiidi eemaldamine, kontaktpasta)
Ohutus- ja paigaldusmärkused
- Paigalduse ja ühendamise teeb ainult kvalifitseeritud elektrik pärast pinge väljalülitamist ja ahela pingevabaduse kontrollimist.
- Ärge ületage nimivoolu 85 A (Cu/Al) ja nimipinget 1000 V AC / 1500 V DC.
- Pingutage klambrid ettenähtud momendiga – 1,5 Nm (1,5 mm²); 3,5 Nm (2,5–6 mm²); 7 Nm (10–16 mm²) – ja kontrollige ühendusi pärast esimest koormamist ning perioodilise hoolduse käigus.
- Klemm on IP20 – paigaldage ainult suletud jaotuskilpi või kappi, töötemperatuur -25…+55 °C.
- Kasutage halli klemmi ainult faasi (L) ahela jaoks; paigaldage rea otstesse lõpustopper EW-35.
Kiire valikujuhend
2P85 A1000 V AC / 1500 V DCCu 1,5–16 / Al 1,5–16 mm²hall (L)DIN 35IP20Sobib, kui on vaja:- ühendada või jaotada jaotuskilbis faasi (L) juhte;
- ühendada vasksooni 1,5–16 mm² ja alumiiniumsooni 1,5–16 mm² kuni 85 A (Cu/Al);
- ühendada ühes tootes 2 eraldi liini.
Kontrollige enne kasutamist:- väikseimat ja suurimat ühendatavat soont – kas see mahub vahemikku Cu 1,5–16 mm² / Al 1,5–16 mm²;
- koormusvool – mitte üle 85 A (Cu/Al);
- ahelat – L-ahelale vastab hall korpus, muude ahelate jaoks on vaja FT1016N2, FT1016G2.
Oluline meeldetuletus: FT1016F2 – 2P hall klemm L-ahelale; muu värvi ja pooluste arvuga versioonid ning EW-35 tellitakse eraldi.KKK
Mida tähendab täht F koodis FT1016F2?
Täht F tähistab halli korpust L-ahelale; FT seerias tähendab N sinist, G – kollakasrohelist, F – halli versiooni.Millise ristlõikega juhtmeid saab ühendada?
Vaskjuhte 1,5–16 mm² ja alumiiniumjuhte 1,5–16 mm²; Al-sooned tuleb enne ühendamist oksiidist puhastada ja katta kontaktpastaga.Mitu poolust ja kontakti on FT1016F2-l?
FT1016F2 on 2P klemm 4 kontaktiga (2 iga pooluse kohta); FT seerias tähendab järelliiteta kood 1P, järelliide 2 – 2P, järelliide 3 – 3P.Milline on nimivool ja -pinge?
Nimivool 85 A (Cu/Al), nimipinge 1000 V AC / 1500 V DC.Millise momendiga kruvisid pingutada?
Vastavalt soone ristlõikele: 1,5 Nm (1,5 mm²); 3,5 Nm (2,5–6 mm²); 7 Nm (10–16 mm²).Kuidas klemm paigaldatakse?
Klemm kinnitatakse 35×7,5 mm DIN-liistule ning rea otstesse paigaldatakse otsafiksaator EW-35.Jõujaotusklemm | 2P | 85 A (Cu/Al) | Cu 1,5–16 mm² / Al 1,5–16 mm² | 1000 V AC | DIN 35 | hall (L) | Promfactor Baltic | FT1016F2
Promfactor Baltic FT1016F2 – 2P jõujaotusklemm 85 A (Cu/Al), 1000 V AC / 1500 V DC, vaskjuhtmetele 1,5–16 mm² ja alumiiniumjuhtmetele 1,5–16 mm², hall korpus L-ahelale, IP20, paigaldus DIN-liistule, IEC/EN 60947-7-1, IEC/EN 61238-1.
