  • Jõujaotusklemm | 3P | 245/220 A (Cu/Al) | Cu 16–95 mm² / Al 16–95 mm² | 1000 V AC | DIN 35 | hall (L) | Promfactor Baltic | FT1095F3

    Tootekood: FT1095F3
    Vöötkood: 4772151003501

    Promfactor Baltic FT1095F3 – 3P klemm 245/220 A, 1000 V AC / 1500 V DC, Cu 16–95 / Al 16–95 mm², hall (L), DIN-liistule.

  • Jõujaotusklemm | 3P | 245/220 A (Cu/Al) | Cu 16–95 mm² / Al 16–95 mm² | 1000 V AC | DIN 35 | hall (L) | Promfactor Baltic | FT1095F3

    FT1095F3 – Promfactor Baltic FT seeria 3P jõujaotus- (ühendus-) klemm vask- ja alumiiniumjuhtidele: Cu 16–95 mm², Al 16–95 mm², nimivool 245 A (Cu) / 220 A (Al), nimipinge 1000 V AC / 1500 V DC. Hall korpus on mõeldud faasi (L) ahelale, klemm paigaldatakse 35×7,5 mm DIN-liistule.

    Põhimõte:
    Klemm ühendab ja jaotab faasijuhid jaotuskilbis ühes selgelt märgistatud kohas. 3 poolusel on igaühel 2 kontakti (kokku 6) – ühel pool ühendatakse sisenev, teisel väljuv juhe, alumiiniumisulamist klambrid võtavad vastu nii Cu- kui ka Al-sooni.
    Nimivool (Cu/Al)
    245 A (Cu) / 220 A (Al)
    Nimipinge
    1000 V AC / 1500 V DC
    Ristlõige
    Cu 16–95 mm² / Al 16–95 mm²
    Poolused / värv
    3P (6 kontakti), hall – L

    Tööpõhimõte

    FT1095F3 kinnitatakse jaotuskilbis 35×7,5 mm DIN-liistule, rea otsad fikseeritakse otsafiksaatoriga EW-35. Soon kooritakse klambri sügavuse järgi; alumiiniumsoon puhastatakse oksiidist ja kaetakse kontaktpastaga, seejärel sisestatakse klambrisse ja pingutatakse tootekaardil näidatud momendiga: 20 Nm (16–95 mm²).

    Kõigil 3 poolusel on 2 kontakti (kokku 6); alumiiniumisulamist klambrid võtavad vastu vaskjuhte 16–95 mm² ja alumiiniumjuhte 16–95 mm². Nimivool – 245 A (Cu) / 220 A (Al), nimipinge – 1000 V AC / 1500 V DC, polüamiidkorpus, kaitseaste IP20.

    Tulemus – korrektne faasiühenduste koht: hall korpus näitab selgelt ahela otstarvet, ühendusi on hoolduse käigus lihtne kontrollida ja järelpingutada ning jaotuskilp pannakse kokku ilma improviseeritud ühendusteta.

    Kasu FT1095F3?
    Üks klemm Cu- ja Al-juhtmetele (16–95 mm² Cu / 16–95 mm² Al), 245 A (Cu) / 220 A (Al), 1000 V AC / 1500 V DC, L-ahela värvimärgistus ja 3P konstruktsioon – vähem detaile laos ja selgem jaotuskilbi paigutus.

    Tehnilised andmed

    Toote tüüp Jõujaotus- (ühendus-) klemm
    Tootja / kood Promfactor Baltic / FT1095F3
    Seeria FT (1P, 2P, 3P; Cu/Al 1,5–16 … 35–240 mm²; sinine, kollakasroheline, hall)
    Standardid IEC/EN 60947-7-1, IEC/EN 61238-1
    Pooluste arv 3
    Kontaktide arv 6
    Nimipinge (Un) 1000 V AC / 1500 V DC
    Nimivool (In) 245 A (Cu) / 220 A (Al)
    Vaskjuhid (Cu) 16–95 mm²
    Alumiiniumjuhid (Al) 16–95 mm²
    Kruvide pingutusmoment 20 Nm (16–95 mm²)
    Korpuse materjal Polüamiid PA66
    Klambrite materjal Alumiiniumisulam
    Kaitseaste IP20
    Paigaldus 35×7,5 mm DIN-liist
    Töötemperatuur -25…+55 °C
    Hoiutemperatuur -25…+70 °C
    Kaal 240 g
    Korpuse värv hall
    Ahel värvi järgi Faas L
    Koodi struktuur FT10xx – max ristlõige mm²; N – sinine, G – kollakasroheline, F – hall; järelliiteta – 1P, 2 – 2P, 3 – 3P

    Põhifunktsioonid

    • Cu- ja Al-juhid – üks klemm võtab vastu vasksooned 16–95 mm² ja alumiiniumsooned 16–95 mm².
    • Nimivool ja -pinge – 245 A (Cu) / 220 A (Al), 1000 V AC / 1500 V DC – sobib nii vahelduv- kui ka alalisvooluahelatele.
    • Lai ristlõigete vahemik – 16 kuni 95 mm² (Cu) – sisendkaabel ja harud ühendatakse sama seeria klemmidega.
    • Värvimärgistus – hall korpus näitab kohe L-ahelat – vähem vigu paigaldamisel ja hooldamisel.
    • 3P, 6 kontakti – 3 poolust, igaühel 2 kontakti, ühes tootes – kiirem paigaldus ja vähem detaile liistul.
    • Kruviklamber – pingutusmoment 20 Nm (16–95 mm²) – ühendust saab hoolduse käigus kontrollida ja järelpingutada.
    • Paigaldus 35×7,5 mm DIN-liistule – klemm paigaldatakse ühisesse ritta teiste FT seeria klemmidega, otsad fikseeritakse EW-35-ga.
    • Ühtne seeria – sama ristlõige on saadaval sinises, kollakasrohelises ja hallis värvis ning 1P, 2P ja 3P versioonides – N-, PE- ja L-ühendused on ühesuguse konstruktsiooniga.
    • Standardid – IEC/EN 60947-7-1, IEC/EN 61238-1 – klemmidele ja Cu/Al-ühendustele kohaldatavad standardid.

    Kus kasutatakse?

    • Hoonete pea- ja arvestuskilbid
    • Tööstuslikud jaotuskilbid
    • Magistraalkaablite harud
    • Suuremate päikeseelektrijaamade vahelduvvoolukilbid
    • Tootmisliinide toitekilbid
    • Elektriautode laadimisparklate toide
    • Alumiiniumist 16–95 mm² kaablite ühendamine

    Kasutamine vastavalt vajadusele

    Tööstus- ja ärihoonete jaotuskilpide koostajale.
    Cu ja Al vahemik 16–95 mm² on mõeldud magistraal- ja sisendkaablitele, väikseim ühendatav juhe on 16 mm².
    Paigaldajale, kes jätkab faasijuhtmeid.
    Hall korpus on ette nähtud faasi L juhtidele ning kõrvale paigaldatud sinised N- ja kollakasrohelised PE-klemmid jäävad visuaalselt eristatavaks.
    Kolmefaasiliste liinide paigaldajale.
    3P plokil on kohe kolm poolust, seega saab kolmefaasilise ahela ühendada ühe tootega.

    Praktiline kasutus

    Kui tööstusliku jaotuskilbi sisendis kasutatakse 95 mm² alumiiniumkaablit, siis kasutatakse FT1095F3 (3P, 245 A (Cu) / 220 A (Al), Cu 16–95 mm² / Al 16–95 mm², hall) L-ahela ühenduspunktina ning klambrid pingutatakse 20 Nm momendiga vastavalt soone ristlõikele.

    Rakendusjuhend: kuidas kasutatakse praktikas

    FT1095F3 sobib erinevatesse jaotuskilpidesse – muutub ainult ühendatava kaabli ristlõige ja see, millised juhtmed edasi viiakse:

    Objekt Mida ühendatakse Tulemus Paigaldaja märkus
    Hoone peajaotuskilp Sisendi L-soon kuni 95 mm² Sisend ühendatakse jaotusosaga Väikseim soon – 16 mm²
    Tööstuslik jaotuskilp Magistraalkaabel 50–95 mm² Harud alamkilpidesse Kinnitage kaabel, et kaabli kaal klemmi ei koormaks
    Alumiiniumkaabli ühendamine Al L-soon 16–95 mm² Al-kaabel ühendatakse ilma täiendavate üleminekuteta Puhastage Al-soon ja määrige kontaktpastaga
    Klemmirida DIN-liistul FT1095F3 koos FT1095N3, FT1095G3 N-, PE- ja L-ühendused on paigutatud selges järjekorras Paigaldage rea otstesse EW-35

    Kuidas valida FT seeria ühendusklemmi

    Ristlõige (Cu / Al), poolused, värv Soovitatav mudel
    Cu 1,5–16 / Al 1,5–16 mm², 1P, sinine, 85 A FT1016N (1P, N-ahelale)
    Cu 1,5–16 / Al 1,5–16 mm², 1P, kollakasroheline, 85 A FT1016G (1P, PE-ahelale)
    Cu 1,5–16 / Al 1,5–16 mm², 1P, hall, 85 A FT1016F (1P, L-ahelale)
    Cu 2,5–35 / Al 2,5–35 mm², 1P, sinine, 135/120 A FT1035N (1P, N-ahelale)
    Cu 2,5–35 / Al 2,5–35 mm², 1P, kollakasroheline, 135/120 A FT1035G (1P, PE-ahelale)
    Cu 2,5–35 / Al 2,5–35 mm², 1P, hall, 135/120 A FT1035F (1P, L-ahelale)
    Cu 2,5–50 / Al 6–50 mm², 1P, sinine, 160/145 A FT1050N (1P, N-ahelale)
    Cu 2,5–50 / Al 6–50 mm², 1P, kollakasroheline, 160/145 A FT1050G (1P, PE-ahelale)
    Cu 2,5–50 / Al 6–50 mm², 1P, hall, 160/145 A FT1050F (1P, L-ahelale)
    Cu 16–95 / Al 16–95 mm², 1P, sinine, 245/220 A FT1095N (1P, N-ahelale)
    Cu 16–95 / Al 16–95 mm², 1P, kollakasroheline, 245/220 A FT1095G (1P, PE-ahelale)
    Cu 16–95 / Al 16–95 mm², 1P, hall, 245/220 A FT1095F (1P, L-ahelale)
    Cu 35–150 / Al 35–150 mm², 1P, sinine FT1150N (1P, N-ahelale)
    Cu 35–150 / Al 35–150 mm², 1P, kollakasroheline FT1150G (1P, PE-ahelale)
    Cu 35–150 / Al 35–150 mm², 1P, hall FT1150F (1P, L-ahelale)
    Cu 35–240 / Al 35–240 mm², 1P, sinine FT1240N (1P, N-ahelale)
    Cu 35–240 / Al 35–240 mm², 1P, kollakasroheline FT1240G (1P, PE-ahelale)
    Cu 35–240 / Al 35–240 mm², 1P, hall FT1240F (1P, L-ahelale)
    Cu 1,5–16 / Al 1,5–16 mm², 2P, sinine, 85 A FT1016N2 (2P, N-ahelale)
    Cu 1,5–16 / Al 1,5–16 mm², 2P, kollakasroheline, 85 A FT1016G2 (2P, PE-ahelale)
    Cu 1,5–16 / Al 1,5–16 mm², 2P, hall, 85 A FT1016F2 (2P, L-ahelale)
    Cu 2,5–35 / Al 2,5–35 mm², 2P, sinine, 135/120 A FT1035N2 (2P, N-ahelale)
    Cu 2,5–35 / Al 2,5–35 mm², 2P, kollakasroheline, 135/120 A FT1035G2 (2P, PE-ahelale)
    Cu 2,5–35 / Al 2,5–35 mm², 2P, hall, 135/120 A FT1035F2 (2P, L-ahelale)
    Cu 2,5–50 / Al 6–50 mm², 2P, sinine, 160/145 A FT1050N2 (2P, N-ahelale)
    Cu 2,5–50 / Al 6–50 mm², 2P, kollakasroheline, 160/145 A FT1050G2 (2P, PE-ahelale)
    Cu 2,5–50 / Al 6–50 mm², 2P, hall, 160/145 A FT1050F2 (2P, L-ahelale)
    Cu 16–95 / Al 16–95 mm², 2P, sinine, 245/220 A FT1095N2 (2P, N-ahelale)
    Cu 16–95 / Al 16–95 mm², 2P, kollakasroheline, 245/220 A FT1095G2 (2P, PE-ahelale)
    Cu 16–95 / Al 16–95 mm², 2P, hall, 245/220 A FT1095F2 (2P, L-ahelale)
    Cu 35–150 / Al 35–150 mm², 2P, sinine FT1150N2 (2P, N-ahelale)
    Cu 35–150 / Al 35–150 mm², 2P, kollakasroheline FT1150G2 (2P, PE-ahelale)
    Cu 35–150 / Al 35–150 mm², 2P, hall FT1150F2 (2P, L-ahelale)
    Cu 35–240 / Al 35–240 mm², 2P, sinine FT1240N2 (2P, N-ahelale)
    Cu 35–240 / Al 35–240 mm², 2P, kollakasroheline FT1240G2 (2P, PE-ahelale)
    Cu 35–240 / Al 35–240 mm², 2P, hall FT1240F2 (2P, L-ahelale)
    Cu 1,5–16 / Al 1,5–16 mm², 3P, sinine, 85 A FT1016N3 (3P, N-ahelale)
    Cu 1,5–16 / Al 1,5–16 mm², 3P, kollakasroheline, 85 A FT1016G3 (3P, PE-ahelale)
    Cu 1,5–16 / Al 1,5–16 mm², 3P, hall, 85 A FT1016F3 (3P, L-ahelale)
    Cu 2,5–35 / Al 2,5–35 mm², 3P, sinine, 135/120 A FT1035N3 (3P, N-ahelale)
    Cu 2,5–35 / Al 2,5–35 mm², 3P, kollakasroheline, 135/120 A FT1035G3 (3P, PE-ahelale)
    Cu 2,5–35 / Al 2,5–35 mm², 3P, hall, 135/120 A FT1035F3 (3P, L-ahelale)
    Cu 2,5–50 / Al 6–50 mm², 3P, sinine, 160/145 A FT1050N3 (3P, N-ahelale)
    Cu 2,5–50 / Al 6–50 mm², 3P, kollakasroheline, 160/145 A FT1050G3 (3P, PE-ahelale)
    Cu 2,5–50 / Al 6–50 mm², 3P, hall, 160/145 A FT1050F3 (3P, L-ahelale)
    Cu 16–95 / Al 16–95 mm², 3P, sinine, 245/220 A FT1095N3 (3P, N-ahelale)
    Cu 16–95 / Al 16–95 mm², 3P, kollakasroheline, 245/220 A FT1095G3 (3P, PE-ahelale)
    Cu 16–95 / Al 16–95 mm², 3P, hall, 245/220 A FT1095F3 (3P, L-ahelale) ← see mudel
    Cu 35–150 / Al 35–150 mm², 3P, sinine FT1150N3 (3P, N-ahelale)
    Cu 35–150 / Al 35–150 mm², 3P, kollakasroheline FT1150G3 (3P, PE-ahelale)
    Cu 35–150 / Al 35–150 mm², 3P, hall FT1150F3 (3P, L-ahelale)
    Cu 35–240 / Al 35–240 mm², 3P, sinine FT1240N3 (3P, N-ahelale)
    Cu 35–240 / Al 35–240 mm², 3P, kollakasroheline FT1240G3 (3P, PE-ahelale)
    Cu 35–240 / Al 35–240 mm², 3P, hall FT1240F3 (3P, L-ahelale)
    Cu/Al 2,5–35 mm², 3P+N+PE FT503500 (viiepooluseline plokk kolmefaasilisele liinile)
    Cu 2,5–50 / Al 6–50 mm², 3P+N+PE FT505000 (viiepooluseline plokk kolmefaasilisele liinile)
    Reegel: klemmi valige väikseima ja suurima ühendatava soone järgi (FT1050 mudelites Cu- ja Al-vahemikud erinevad), värvi – ahela järgi (N – sinine, G – kollakasroheline PE, F – hall faasile L), pooluste arvu – selle järgi, mitu eraldi liini tuleb ühendada; kolmefaasilisele liinile koos N ja PE-ga ühes plokis on FT503500 ja FT505000.
    Millal valida muu lahendus: muud värvid – FT1095N3, FT1095G3; muu pooluste arv – FT1095F, FT1095F2; jämedamatele kaablitele – FT1150 (35–150 mm²) või FT1240 (35–240 mm²); 3P+N+PE plokid – FT503500, FT505000; jaotusklemmid DTB080–DTB500; isoleeritud klemmid F807–F815; DIN-liistud FD010100–FD011000; lõpustopper EW-35.

    Plussid

    • Nimivool 245 A (Cu) / 220 A (Al), pinge 1000 V AC / 1500 V DC
    • Vaskjuhid 16–95 mm² ja alumiiniumjuhid 16–95 mm²
    • L-ahela värvimärgistus (hall)
    • 3P, 6 kontakti ühes tootes – vähem detaile
    • Standardid IEC/EN 60947-7-1, IEC/EN 61238-1
    • Polüamiidist PA66 korpus, töötemperatuur -25…+55 °C
    • Paigaldus 35×7,5 mm DIN-liistule

    Miinused / piirangud

    • Kaitseaste IP20 – paigaldada ainult suletud jaotuskilpidesse või kappidesse
    • Väikseim juhe – 16 mm², seega peenemate soonte jaoks valige FT1050 või FT1035; jämedamate kui 95 mm² jaoks – FT1150 või FT1240
    • Värv on fikseeritud – muu ahela jaoks on vaja FT1095N3, FT1095G3
    • Pooluste arv on fikseeritud – muu liinide arvu jaoks valige FT1095F, FT1095F2
    • Vajalik on täpne pingutusmoment ja Al-soonte ettevalmistus (oksiidi eemaldamine, kontaktpasta)

    Ohutus- ja paigaldusmärkused

    • Paigalduse ja ühendamise teeb ainult kvalifitseeritud elektrik pärast pinge väljalülitamist ja ahela pingevabaduse kontrollimist.
    • Ärge ületage nimivoolu 245 A (Cu) / 220 A (Al) ja nimipinget 1000 V AC / 1500 V DC.
    • Pingutage klambrid ettenähtud momendiga – 20 Nm (16–95 mm²) – ja kontrollige ühendusi pärast esimest koormamist ning perioodilise hoolduse käigus.
    • Klemm on IP20 – paigaldage ainult suletud jaotuskilpi või kappi, töötemperatuur -25…+55 °C.
    • Kasutage halli klemmi ainult faasi (L) ahela jaoks; paigaldage rea otstesse lõpustopper EW-35.

    Kiire valikujuhend

    3P
    245/220 A
    1000 V AC / 1500 V DC
    Cu 16–95 / Al 16–95 mm²
    hall (L)
    DIN 35
    IP20
    Sobib, kui on vaja:
    • ühendada või jaotada jaotuskilbis faasi (L) juhte;
    • ühendada vasksooni 16–95 mm² ja alumiiniumsooni 16–95 mm² kuni 245 A (Cu) / 220 A (Al);
    • ühendada ühes tootes 3 eraldi liini.
    Kontrollige enne kasutamist:
    • väikseimat ja suurimat ühendatavat soont – kas see mahub vahemikku Cu 16–95 mm² / Al 16–95 mm²;
    • koormusvool – mitte üle 245 A (Cu) / 220 A (Al);
    • ahelat – L-ahelale vastab hall korpus, muude ahelate jaoks on vaja FT1095N3, FT1095G3.
    Oluline meeldetuletus: FT1095F3 – 3P hall klemm L-ahelale; muu värvi ja pooluste arvuga versioonid ning EW-35 tellitakse eraldi.

    KKK

    Mida tähendab täht F koodis FT1095F3?
    Täht F tähistab halli korpust L-ahelale; FT seerias tähendab N sinist, G – kollakasrohelist, F – halli versiooni.
    Millise ristlõikega juhtmeid saab ühendada?
    Vaskjuhte 16–95 mm² ja alumiiniumjuhte 16–95 mm²; Al-sooned tuleb enne ühendamist oksiidist puhastada ja katta kontaktpastaga.
    Mitu poolust ja kontakti on FT1095F3-l?
    FT1095F3 on 3P klemm 6 kontaktiga (2 iga pooluse kohta); FT seerias tähendab järelliiteta kood 1P, järelliide 2 – 2P, järelliide 3 – 3P.
    Milline on nimivool ja -pinge?
    Nimivool 245 A (Cu) / 220 A (Al), nimipinge 1000 V AC / 1500 V DC.
    Millise momendiga kruvisid pingutada?
    Vastavalt soone ristlõikele: 20 Nm (16–95 mm²).
    Kuidas klemm paigaldatakse?
    Klemm kinnitatakse 35×7,5 mm DIN-liistule ning rea otstesse paigaldatakse otsafiksaator EW-35.

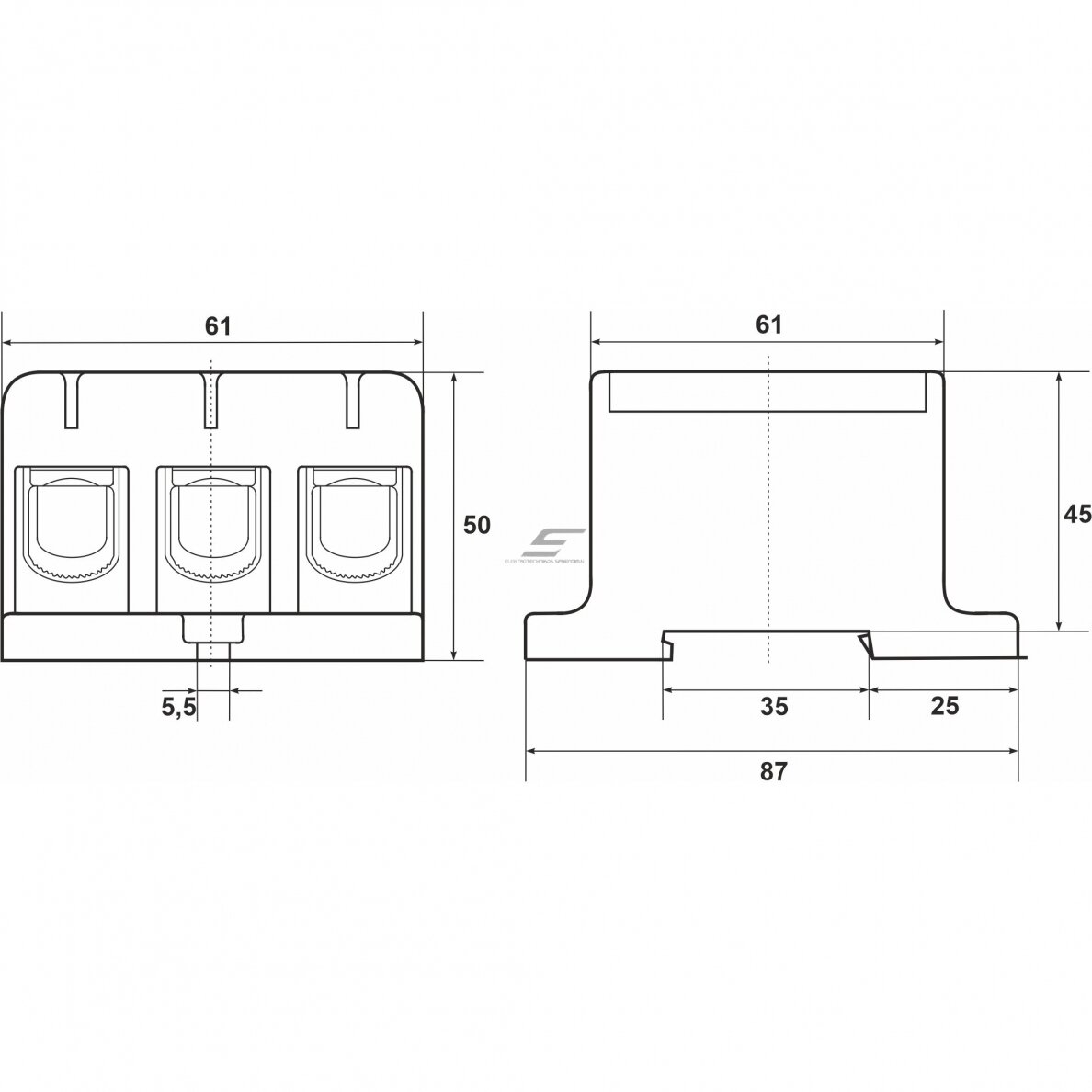

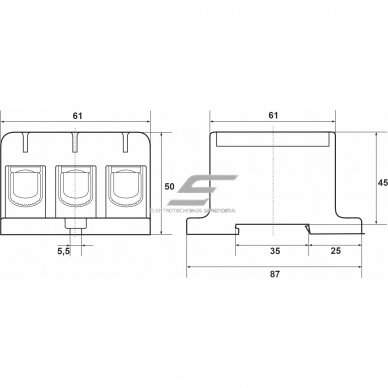

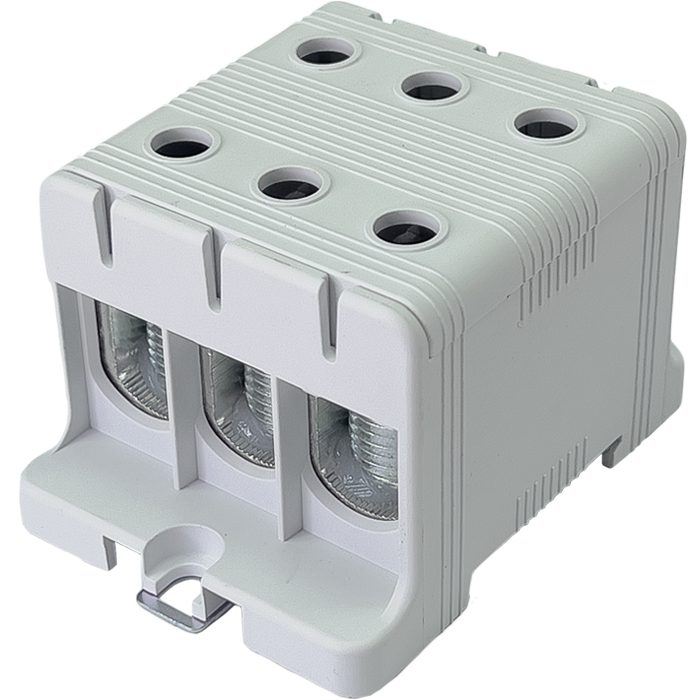

    Jõujaotusklemm | 3P | 245/220 A (Cu/Al) | Cu 16–95 mm² / Al 16–95 mm² | 1000 V AC | DIN 35 | hall (L) | Promfactor Baltic | FT1095F3

    Promfactor Baltic FT1095F3 – 3P jõujaotusklemm 245 A (Cu) / 220 A (Al), 1000 V AC / 1500 V DC, vaskjuhtmetele 16–95 mm² ja alumiiniumjuhtmetele 16–95 mm², hall korpus L-ahelale, IP20, paigaldus DIN-liistule, IEC/EN 60947-7-1, IEC/EN 61238-1.

    Illustratiivne pilt võib olla loodud tehisintellekti abil. Toote välimus võib kujutatud tootest veidi erineda. Lähtuge tehnilisest spetsifikatsioonist.
