  •   Voolutrafo (poolitatava südamikuga) | Ø50 mm | 800 A | 333 mV | 1 m kaabel | SCT-50

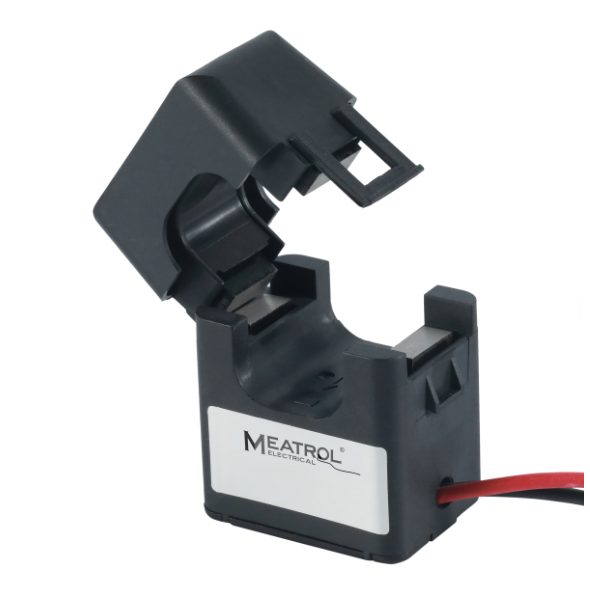

      Voolutrafo (poolitatava südamikuga) | Ø50 mm | 800 A | 333 mV | 1 m kaabel | SCT-50 1

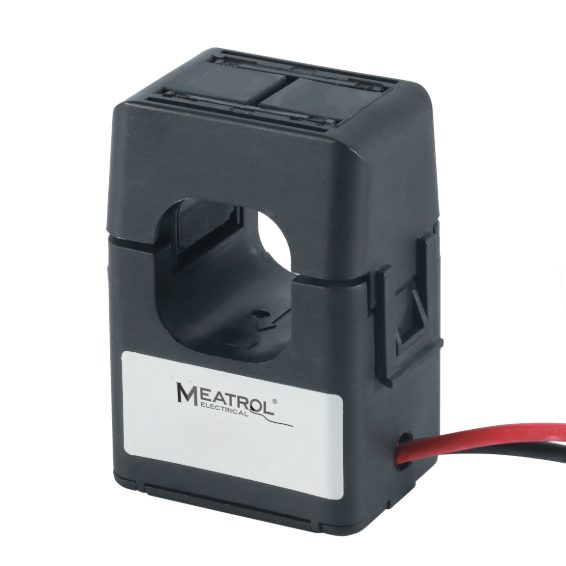

    Voolutrafo (poolitatava südamikuga) | Ø50 mm | 800 A | 333 mV | 1 m kaabel | SCT-50

    Tootekood: ESSCT-50
    Küsi
    Hind 74.42 € KM-ga
    ( 61.50 € KM-ta )
    Soovid teistsugust hinda? Paku oma!

    Poolitatava südamikuga voolutrafo (CT), mis on mõeldud vahelduvvoolu (AC) mõõtmiseks elektrijaotuse ja automaatika süsteemides. Poolitatav konstruktsioon võimaldab trafot paigaldada ilma juhet lahti ühendamata, mistõttu sobib see nii uute paigaldiste jaoks kui ka olemasolevate elektrikilpide moderniseerimiseks. Tänu standardsele 333 mV väljundsignaalile ühildub traf o kergesti energiatarbimise arvestite, võimsusanalüsaatorite, PLC-de ja teiste mõõtemoodulitega.

  • Info

    Tehnilised andmed

    Tüüp: Voolutrafo (CT), poolitatav südamik
    Mudel: SCT-50
    Sisemise ava läbimõõt: 50 mm
    Nimivool: 800 A
    Väljundsignaal: 333 mV
    Kaabli pikkus: 1 meeter
    Juhtmete märgistus: S1 – valge, S2 – must
    Mõõtmise tüüp: ainult vahelduvvool (AC)
    Paigaldus: klambriga (juhet ei ole vaja lahti ühendada)

    Funktsioonid

    Mitteinvasiivne voolumõõtmine – paigaldust ei ole vaja lahti võtta

    Kiire ja ohutu paigaldus olemasolevale kaablile

    Stabiilne ja täpne 333 mV analoogväljund

    Kompaktne korpus – sobib kitsastesse elektrikilpidesse

    Usaldusväärne mehaaniline lukustus

    Kasutamine

    Kodukasutajale / edasijõudnule:
    Energiatarbimise jälgimine, päikeseelektrijaamade, inverterite ja üksikute liinide voolu mõõtmine

    Elektrikule:
    Kiire paigaldus töötavatesse elektripaigaldistesse, elektrikilpide moderniseerimine ilma kaableid lõikamata

    Insenerile / automaatika spetsialistile:
    Integreerimine PLC, energiakuluarvestite, BMS, EMS ja SCADA süsteemidega koormuste jälgimiseks

    Plussid

    Poolitatav südamik – paigaldus ilma kaablit lahti ühendamata

    Standardne 333 mV väljund

    Kompaktne suurus (Ø50 mm)

    Lihtne integreerida mõõteseadmetega

    Sobib uutele ja olemasolevatele süsteemidele

    Miinused

    Ainult vahelduvvoolu (AC) mõõtmiseks

    Maksimaalne kaabli läbimõõt – 50 mm

    IP-kaitseklass puudub – soovitatav kasutada siseruumides

    Illustratiivne pilt võib olla loodud tehisintellekti abil. Toote välimus võib kujutatud tootest veidi erineda. Lähtuge tehnilisest spetsifikatsioonist.
