Modulinis | išmanus elektros tinklo 230V analizatorius vienfazis | su srovės transformatoriumi CT | 100A | DIN | Wi-Fi | smart-MAIC | D101-1

Kodas: D101-1

Pasiteirauti apie prekę

Įkelti į palyginimąPašalinti iš palyginimo Palyginti prekes (0)

Pridėti į Mėgstamas

Kaina 121.97 € su PVM
( 100.80 € be PVM )

Į krepšelį

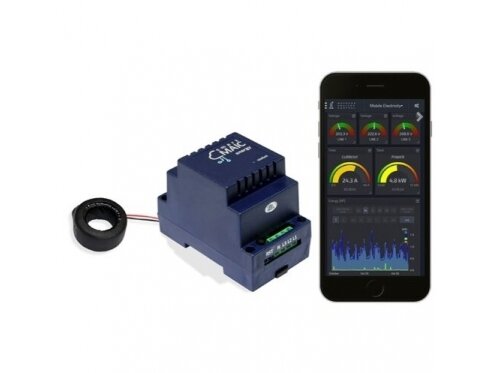

smart-MAIC D101-1 – modulinis vienfazis elektros tinklo analizatorius DIN bėgeliui, matuojantis įtampą, srovę, galią ir energiją 230 V vienfaziame tinkle. Srovė matuojama per 1 jutiklį (žiedinis (neišardomas) srovės transformatorius 100 A), duomenys Wi-Fi ryšiu siunčiami į nemokamą debesies serverį ar jūsų sistemą per MQTT.

Prekės aprašymas

Modulinis | išmanus elektros tinklo 230V analizatorius vienfazis | su srovės transformatoriumi CT | 100A | DIN | Wi-Fi | smart-MAIC | D101-1

smart-MAIC D101-1 – modulinis vienfazis elektros tinklo analizatorius DIN bėgeliui, matuojantis įtampą, srovę, galią ir energiją 230 V vienfaziame tinkle. Srovė matuojama per 1 jutiklį (žiedinis (neišardomas) srovės transformatorius 100 A), duomenys Wi-Fi ryšiu siunčiami į nemokamą debesies serverį ar jūsų sistemą per MQTT.

Pagrindinė mintis:
Elektros sąskaita parodo tik mėnesio sumą, bet neatsako, kuris įrenginys, kada ir kiek vartoja. D101-1 rodo apkrovą realiu laiku, kaupia istoriją ir leidžia pastebėti perkrovas, fazių disbalansą ar netikėtą naktinį vartojimą – be elektros skaitiklio keitimo ir be kabelių atjungimo.

Tinklas
1 fazė + N

Srovės matavimas
0,05 … 100 A

Energijos paklaida
0,5 %

Ryšys
Wi-Fi 2,4 GHz, MQTT

Veikimo principas

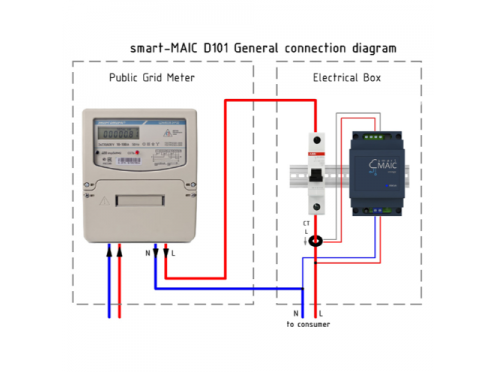

Analizatorius montuojamas skyde ant DIN bėgelio (3 moduliai) ir maitinamas AC 100–240 V įtampa. Įtampa matuojama tiesiogiai prijungiant fazę ir neutralę, o srovė – jutikliu (žiedinis (neišardomas) srovės transformatorius 100 A).

Prietaisas skaičiuoja aktyviąją ir atgalinę galią bei energiją, reaktyviąją galią ir galios koeficientą (cos φ). Duomenys atnaujinami kas 5 s, į archyvą rašomi kas 1 min, o dingus ryšiui iki 30 dienų saugomi prietaiso atmintyje ir vėliau persiunčiami.

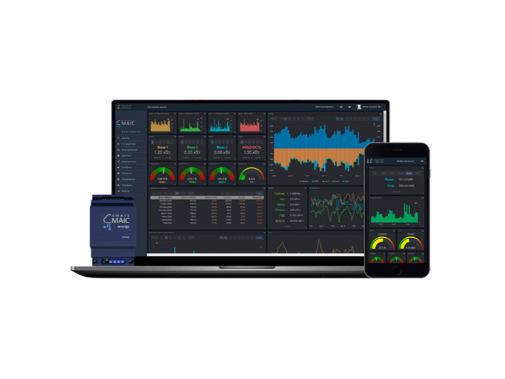

Wi-Fi ryšiu duomenys keliauja į gamintojo debesies serverį, kur matomi grafikai ir ataskaitos. Integracijai su savo sistema naudojamas MQTT ir API, o sauso kontakto išėjimu (iki 50 W, 230 V) galima nuotoliu arba pagal sąlygą valdyti apkrovą ar signalą.

Kuo naudingas D101-1?
Vienas modulis skyde pakeičia rankinį skaitiklių nurašinėjimą ir parodo, kur dingsta energija. Srovės jutikliai uždedami ant kabelių, todėl matavimui nereikia pertraukti grandinės.

Techninės specifikacijos

Prekės tipas	Modulinis vienfazis elektros tinklo analizatorius su Wi-Fi
Gamintojas / modelis	smart-MAIC D101-1
Fazių skaičius	1

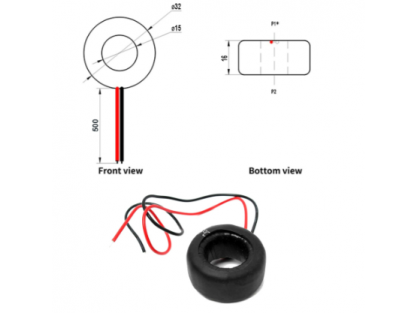

Srovės jutikliai	1 vnt., žiedinis (neišardomas) srovės transformatorius 100 A
Srovės matavimo diapazonas	0,05 … 100 A
Maitinimas	AC 100–240 V, 50/60 Hz
Aktyviosios energijos paklaida	0,5 %
Įtampos ir srovės paklaida	< 1 %
Išėjimas	Sausas kontaktas, iki 50 W (230 V)
Savas suvartojimas	< 1,2 W
Ryšys	Wi-Fi 2,4 GHz, IEEE 802.11 b/g/n
Sąsajos	MQTT, API, nemokamas debesies serveris
Duomenų atnaujinimas / archyvas	5 s / 1 min
Duomenų saugojimas be ryšio	iki 30 dienų
Darbo temperatūra	−40 … +60 °C
Matmenys	90×67×52 mm (3 DIN moduliai)
Svoris	0,1 kg
Montavimas	DIN bėgelis

Modelių palyginimas

Modelis	Fazės	Srovės jutikliai	Maks. srovė
▶ D101-1	1	žiedinis (neišardomas) srovės transformatorius 100 A	100 A
D101-2	1	išardomas (clip) srovės transformatorius 100 A, Ø13 mm	100 A
D103-1	3	žiedinis (neišardomas) srovės transformatorius 100 A	100 A
D103-2	3	išardomas (clip) srovės transformatorius 100 A, Ø13 mm	100 A
D103-300A	3	srovės transformatorius 300 A, Ø23 mm	300 A
D103-600A	3	srovės transformatorius 600 A, Ø32 mm	600 A
D103-R10	3	Rogovskio ritė 1000 A, vidinis Ø100 mm	1000 A
D103-R20	3	Rogovskio ritė 2000 A, vidinis Ø100 mm	2000 A

Paryškinta eilutė – ši prekė. Jutiklį rinkitės pagal kabelio skersmenį ir didžiausią įvado srovę.

Pagrindinės funkcijos

Matavimas realiu laiku – įtampa, srovė, galia ir energija atnaujinamos kas 5 s.
Dvikryptė apskaita – atskirai skaičiuojama suvartota ir į tinklą atiduota energija – aktualu turint saulės elektrinę.
Istorija ir ataskaitos – debesyje kaupiami grafikai, kuriais lengva palyginti dienas, savaites ir mėnesius.
Nuotolinis valdymas – sauso kontakto išėjimas valdomas per programėlę, MQTT arba pagal nustatytą sąlygą.
Integracija – MQTT ir API leidžia duomenis perduoti į savo SCADA, BMS ar namų automatikos sistemą.
Darbas be ryšio – dingus Wi-Fi, duomenys iki 30 dienų saugomi prietaise.

Kur naudojamas?

Butai ir individualūs namai
Nuomojami butai – vartojimo kontrolė
Sodybos ir ūkiniai pastatai
Maži biurai ir parduotuvės
Atskirų linijų (boilerio, šildymo, EV įkrovimo) stebėjimas
Saulės elektrinės gamybos apskaita vienfaziame įvade

Naudojimas pagal poreikį

Objekto savininkui.
Mato, kiek ir kada vartojama, ir gali pagrįstai mažinti sąskaitas.

Energetikui.
Nuotoliu stebi linijos apkrovą ir gauna pranešimus apie nukrypimus.

Elektrikui / integratoriui.
Greitai sumontuoja modulį skyde ir duomenis perduoda į kliento sistemą per MQTT.

Praktinis panaudojimas

Jeigu name sumontuotas elektrinis boileris ir šildymas, o sąskaita neaiškiai didelė, tada D101-1 montuojamas skyde, srovės jutiklis uždedamas ant įvado fazės, ir programėlėje matyti, kuriomis valandomis vartojimas didžiausias.

Pliusai

Matavimas ir istorija be skaitiklio keitimo
Nemokamas debesies serveris ir programėlė
MQTT ir API integracijai
Dvikryptė energijos apskaita
Sausas kontaktas nuotoliniam valdymui
Kompaktiškas – 3 DIN moduliai

Minusai / ribojimai

Tai nėra atsiskaitymui skirtas (MID) skaitiklis
Reikalingas 2,4 GHz Wi-Fi ryšys objekte (arba papildomas 4G maršrutizatorius)
Išėjimas skirtas signalui ar mažai apkrovai (iki 50 W) – didesnėms apkrovoms reikia kontaktoriaus
Maksimali srovė ribojama jutiklio – iki 100 A

Saugos ir montavimo pastabos

Montavimo darbus atlieka kvalifikuotas elektrikas, atjungus įtampą.
Įtampos grandines apsaugokite saugikliais ar automatiniu jungikliu.
Srovės jutiklį uždėkite teisinga kryptimi – kitaip galia rodoma su neigiamu ženklu.
Jutiklį dėkite tik ant fazės laido, ne ant viso kabelio su neutrale.
Wi-Fi antenos neuždarykite metaliniame skyde be išvedimo – silpnas signalas nutrauks duomenų perdavimą.

Greitas pasirinkimo gidas

1 fazė

iki 100 A

Wi-Fi + MQTT

3 DIN moduliai

Tinka, kai reikia:

stebėti vartojimą ir apkrovas nuotoliu
rasti energijos nuostolius ir pikų priežastis
perduoti duomenis į savo sistemą per MQTT

Patikrinkite prieš naudojimą:

didžiausia įvado ar linijos srovė neviršija 100 A
ar jutiklis tilps ant kabelio (skersmuo)
ar skyde pasiekiamas 2,4 GHz Wi-Fi
ar yra vietos 3 DIN moduliams

Svarbus priminimas: analizatorius nėra komercinės apskaitos (MID) skaitiklis ir nepakeičia apsaugos aparatų.

DUK

Ar reikia keisti elektros skaitiklį?
Ne – analizatorius montuojamas skyde šalia esamos apskaitos ir jos nekeičia.

Ar duomenys matomi telefone?
Taip, per gamintojo debesies serverį ir programėlę, o integracijai galima naudoti MQTT ar API.

Kas nutinka dingus Wi-Fi?
Duomenys iki 30 dienų saugomi prietaise ir persiunčiami atsiradus ryšiui.

Ar jis tinka saulės elektrinei?
Taip – jis atskirai skaičiuoja suvartotą ir į tinklą atiduotą energiją.

Ką galima valdyti išėjimu?
Sausas kontaktas (iki 50 W) valdo signalą, relę ar kontaktoriaus ritę nuotoliu arba pagal sąlygą.

Ar galima naudoti atsiskaitymui su nuomininkais?
Kaip orientacinę kontrolę – taip, bet oficialiam atsiskaitymui reikalingas MID sertifikuotas skaitiklis.
