TDS (ištirpusių druskų) jutiklis | 0…1000 ppm | 0…2,3 V | 5 V DC | analoginė įvestis | impulsų analizatoriui D105 | smart-MAIC | TDS Level

Kodas: TDS Level

Pasiteirauti apie prekę

Įkelti į palyginimąPašalinti iš palyginimo Palyginti prekes (0)

Pridėti į Mėgstamas

Kaina 52.27 € su PVM
( 43.20 € be PVM )

Į krepšelį

TDS jutiklis ištirpusių druskų koncentracijai ir vandens kietumui įvertinti. Jungiamas prie smart-MAIC D105 analoginės įvesties ir maitinamas iš jo 5 V gnybto. Padeda laiku pastebėti, kada keisti filtro kasetes.

TDS (ištirpusių druskų) jutiklis | 0…1000 ppm | 0…2,3 V | 5 V DC | analoginė įvestis | impulsų analizatoriui D105 | smart-MAIC | TDS Level

TDS (Total Dissolved Solids) jutiklis matuoja ištirpusių druskų koncentraciją vandenyje ppm vienetais ir padeda įvertinti vandens kietumą. Jungiamas prie smart-MAIC impulsų analizatoriaus D105 analoginės įvesties ir maitinamas iš jo 5 V gnybto. Dažniausiai naudojamas po vandens filtrais ar atvirkštinio osmoso sistemomis.

Pagrindinė mintis:
Filtro kasetės keičiamos ne pagal kalendorių, o tada, kai TDS vertė iš tikrųjų pradeda kilti. Jutiklis jungiamas trimis laidais tiesiai į D105, o kartu su 1-Wire temperatūros jutikliu matavimas kompensuojamas pagal vandens temperatūrą. Duomenys, pranešimai ir relės logika – tame pačiame smart-MAIC valdymo skydelyje.

Diapazonas
0…1000 ppm

Tikslumas
±10 %

Išėjimas
0…2,3 V DC

Maitinimas
5 V DC iš D105

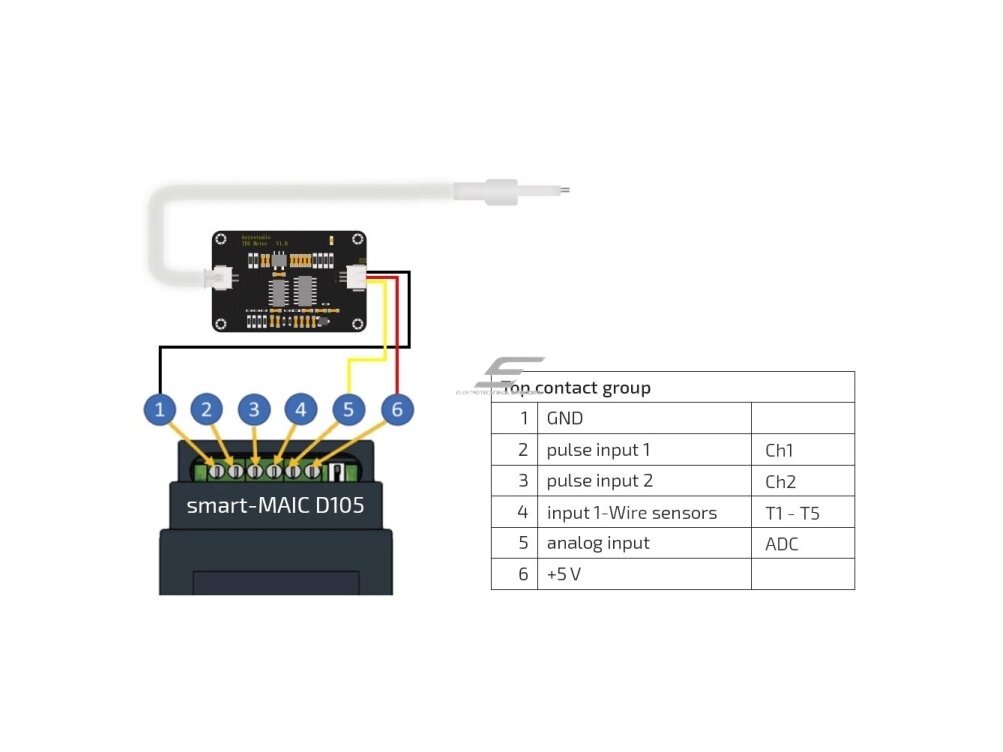

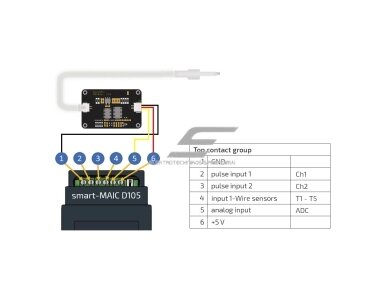

Prijungimas prie D105 ir integracija

Analoginė įvestis (ADC, 5 gnybtas) – Signalo laidas (geltonas / žalias) jungiamas į D105 analoginę įvestį. Išėjimas 0…2,3 V DC – gerokai žemiau 18 V DC ribos.
Maitinimas (6 ir 1 gnybtai) – Raudonas laidas – į D105 +5 V (6 gnybtas), juodas – į GND (1 gnybtas). Atskiro maitinimo šaltinio nereikia.
Temperatūros kompensacija – Gamintojo formulėje naudojama D105 1-Wire temperatūros jutiklio (T1…T5) vertė; be jo naudokite artimiausią turimą temperatūrą.
Debesis, MQTT, API – TDS reikšmė (mg/l) apskaičiuojama valdymo skydelio aritmetinėje operacijoje; ją galima perduoti per MQTT / API ir naudoti pranešimams ar relės valdymui.

Veikimo principas

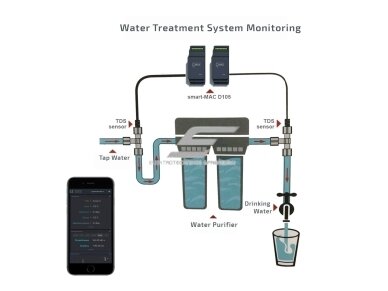

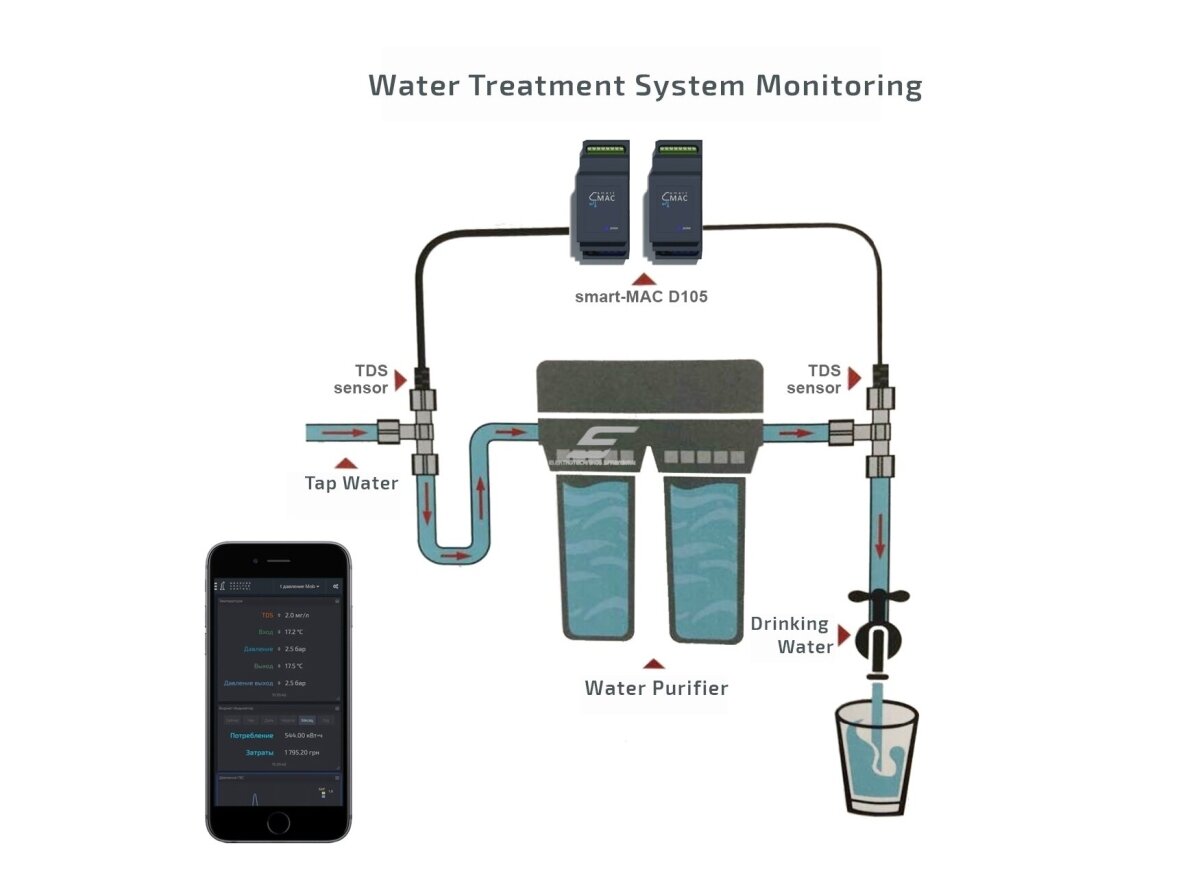

Zondas įsukamas į vamzdyną per trišakį (pvz. DN20 – G1/4" – DN20 su OSMOS / G1/4" adapteriu), signalo plokštelė įrengiama sausoje vietoje. Trys laidai jungiami į D105 1, 5 ir 6 gnybtus.

Zondas matuoja vandens elektrinį laidumą, kuris didėja kartu su ištirpusių druskų kiekiu; plokštelė jį paverčia 0…2,3 V įtampa, kurią matuoja D105.

Valdymo skydelyje matote TDS reikšmę ir jos kitimą laike, nustatote ribą (Vout = TDS × 0,0023) pranešimui ar relei; tie patys duomenys pasiekiami per MQTT ir API.

Kuo naudingas TDS Level jutiklis?
Filtrų ir osmoso sistemų būklę matote skaičiais, o ne spėliojate. Kai TDS po filtro pradeda kilti, gaunate pranešimą ir kasetę keičiate laiku – ne per anksti ir ne per vėlai.

Techninės specifikacijos

Prekės tipas	TDS (ištirpusių druskų) jutiklis
Gamintojas / modelis	smart-MAIC / TDS Level
Matavimo diapazonas	0…1000 ppm
Tikslumas	±10 %
Išėjimo signalas	0…2,3 V DC
Maitinimas	5 V DC (iš D105 +5 V gnybto)
Darbinė temperatūra	0…+50 °C
Zondas	atsparus vandeniui
Montavimas	per trišakį su G1/4" jungtimi
Jungimas prie D105	analoginė įvestis (ADC, 5 gnybtas); +5 V – 6 gnybtas, GND – 1 gnybtas

Pagrindinės funkcijos

Nuolatinis TDS matavimas – ištirpusių druskų kiekis ppm realiu laiku
Temperatūros kompensacija – kartu su D105 1-Wire temperatūros jutikliu
Maitinimas iš D105 – nereikia atskiro 5 V maitinimo bloko
Filtrų kontrolė – matote, kada filtro kasetė nebeatlieka savo darbo
Pranešimai ir relė – ribos pagal įtampą Vout = TDS × 0,0023
Istorija ir integracija – grafikai debesyje, MQTT ir API

Kuo skiriasi nuo panašių prekių?

pH Level – Matuoja rūgštingumą, ne druskų kiekį. Naudoja tą pačią analoginę įvestį, todėl viename D105 – arba TDS, arba pH.
DS18b20 – Temperatūros jutiklis 1-Wire įvesčiai; TDS jutikliui reikalingas temperatūros kompensacijai.
DN15 srauto jutiklis – Matuoja pratekėjusio vandens kiekį per impulsų įvestį – kartu su TDS rodo, kiek vandens filtras jau išfiltravo.

Kur naudojamas?

Atvirkštinio osmoso sistemos namuose ir biuruose
Geriamojo vandens filtrai
Akvariumai ir akvakultūra
Hidroponikos maistinio tirpalo talpos
Vandens minkštinimo įrenginiai
Kavos aparatų ir garo generatorių vandens paruošimas

Naudojimas pagal poreikį

Namų ūkiui su osmoso filtru.
Mato, kada filtras pradeda praleisti druskas, ir kasetę keičia laiku.

Kavinei ar restoranui.
Kontroliuoja vandenį, tiekiamą į kavos aparatus ir indaplaves, ir laiku keičia filtrus.

Vandens filtrų serviso įmonei.
Nuotoliniu būdu seka klientų sistemas ir planuoja vizitus pagal realius duomenis.

Praktinis panaudojimas

Jeigu osmoso filtro kasetės keičiamos „kas pusmetį“, tada TDS Level jutiklis po filtru parodo realią būklę: nustačius ribą, pavyzdžiui, 50 ppm (Vout ≈ 0,12 V), pranešimą gaunate tik tada, kai filtras iš tikrųjų pradeda praleisti druskas.

Pliusai

Jungiamas be atskiro maitinimo bloko
Paprastas trijų laidų prijungimas prie D105
Temperatūros kompensacija su D105 1-Wire jutikliu
Paprasta ribų formulė pranešimams ir relei
Duomenys debesyje, per MQTT ir API

Minusai / ribojimai

Užima vienintelę D105 analoginę įvestį – kartu negalima jungti pH, slėgio G1/4 ar lygio mH2O jutiklio
Diapazonas iki 1000 ppm ir tikslumas ±10 % – tai kontrolinis, ne laboratorinis matavimas
Darbinė temperatūra 0…+50 °C – netinka karštam vandeniui
TDS nerodo, kokios tai druskos ar teršalai – bakteriologinės ir cheminės analizės nepakeičia

Saugos ir montavimo pastabos

D105 montuojamas skydelyje ant DIN bėgelio; 230 V dalį jungia kvalifikuotas elektrikas, išjungus įtampą
Prieš montuodami zondą į vamzdyną, uždarykite vandenį ir nuleiskite slėgį
Signalo plokštelę ir jungtis laikykite sausoje vietoje
Signalinius laidus tieskite atskirai nuo galios kabelių

Greitas pasirinkimo gidas

0…1000 ppm

±10 %

0…2,3 V DC

Analoginė įvestis

Tinka, kai reikia:

kontroliuoti filtrų ir osmoso sistemų būklę
pranešimų apie vandens kokybės pokytį
TDS duomenų kartu su vandens suvartojimu

Patikrinkite prieš naudojimą:

ar D105 analoginė įvestis laisva
ar vandens temperatūra 0…+50 °C ribose
ar turite 1-Wire temperatūros jutiklį kompensacijai

Svarbus priminimas: Jutiklis veikia tik su smart-MAIC impulsų analizatoriumi D105 (perkamas atskirai). TDS vertė rodo ištirpusių druskų kiekį, bet nepakeičia laboratorinės geriamojo vandens analizės.

DUK

Ar reikia atskiro maitinimo?
Ne – jutiklis maitinamas iš D105 +5 V gnybto.

Prie kurios D105 įvesties jungiamas?
Prie analoginės įvesties (ADC, 5 gnybtas).

Ar būtinas temperatūros jutiklis?
Rekomenduojamas – gamintojo formulė kompensuoja matavimą pagal D105 1-Wire jutiklio temperatūrą.

Kaip įrengti vamzdyne?
Per trišakį su G1/4" jungtimi, pvz. DN20 – G1/4" – DN20 su OSMOS adapteriu.

Ar galima kartu jungti pH jutiklį?
Prie to paties D105 – ne, nes abu naudoja vieną analoginę įvestį.

Ar tinka karštam vandeniui?
Ne, darbinė temperatūra yra 0…+50 °C.

TDS jutiklis D105 analizatoriui – smart-MAIC TDS Level

TDS jutiklis (0…1000 ppm, ±10 %, išėjimas 0…2,3 V DC) ištirpusių druskų kiekiui ir filtrų būklei stebėti. Jungiamas prie smart-MAIC D105 analoginės įvesties ir maitinamas iš jo 5 V.

Iliustracinis vaizdas gali būti sukurtas naudojant DI. Prekės išvaizda gali nežymiai skirtis nuo pavaizduotos. Vadovaukitės technine specifikacija.

CE sertifikatas – saugumo, kokybės ir atitikties garantija

CE ženklinimas – ką tai reiškia pirkėjui?

CE ženklas reiškia, kad gamintojas deklaruoja, jog gaminys atitinka jam taikomus Europos Sąjungos saugos, sveikatos, aplinkosaugos ir techninius reikalavimus.

Paprastai tariant:
CE ženklinimas parodo, kad produktas gali būti teisėtai parduodamas ir naudojamas Europos Sąjungos rinkoje, jeigu jis naudojamas pagal gamintojo nurodytą paskirtį.

Ką užtikrina CE ženklinimas?

Saugumą – gaminys turi būti saugus naudoti pagal paskirtį.
Atitiktį ES reikalavimams – produktas turi atitikti jam taikomus teisės aktus ir standartus.
Elektromagnetinį suderinamumą – elektros įrenginys neturi trikdyti kitų prietaisų veikimo.
Aplinkosaugos reikalavimus – gaminys turi atitikti taikomus medžiagų naudojimo reikalavimus, pvz., RoHS.
Tinkamumą ES rinkai – produktas gali būti tiekiamas ir naudojamas Europos Sąjungos šalyse.

Ką tai reiškia jums?
Pirkdami CE ženklu pažymėtą gaminį, gaunate produktą, kuris pagal gamintojo deklaraciją atitinka Europos Sąjungoje taikomus saugos ir techninius reikalavimus.

Svarbu žinoti

CE ženklas nėra atskiras kokybės sertifikatas. Tai gamintojo deklaracija, kad gaminys atitinka jam taikomus ES reikalavimus.

Galutinė atitiktis vertinama pagal gamintojo ES atitikties deklaraciją, techninę dokumentaciją ir gaminio ženklinimą.

Pirkėjui naudinga, nes:

produktas atitinka jam taikomus ES normatyvus;
gaminys tinkamas naudoti pagal nurodytą paskirtį;
mažesnė neatitikties ar nesaugaus naudojimo rizika;
tinka buitiniam, komerciniam ar pramoniniam naudojimui, jei tai numatyta gamintojo dokumentacijoje.

Trumpai

CE ženklinimas padeda pirkėjui suprasti, kad gaminys yra skirtas ES rinkai ir pagal gamintojo deklaraciją atitinka būtinus saugos, techninius bei aplinkosaugos reikalavimus.
