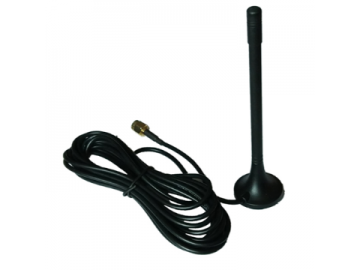

Nuotolinė Wi-Fi antena | 2 dB | 3 m kabelis | magnetinis pagrindas | D105-12 ir D103 | smart-MAIC

Kodas: WiFi antena

Pasiteirauti apie prekę

Įkelti į palyginimąPašalinti iš palyginimo Palyginti prekes (0)

Pridėti į Mėgstamas

Kaina 11.42 € su PVM
( 9.44 € be PVM )

Į krepšelį

Nuotolinė Wi-Fi antena su 3 m kabeliu ir magnetiniu pagrindu leidžia išnešti anteną iš metalinio skydo ir pagerinti ryšį. Suderinama su D105-12 ir D103 tinklo analizatoriais (D103-2 – tik EA versija). D105-10 su integruota antena netinka.

Nuotolinė Wi-Fi antena | 2 dB | 3 m kabelis | magnetinis pagrindas | D105-12 ir D103 | smart-MAIC

Nuotolinė Wi-Fi antena smart-MAIC įrenginiams su išorine antena – impulsų analizatoriui D105-12 ir D103 tinklo analizatoriams. 3 m kabelis leidžia išnešti anteną iš metalinio skydo, o magnetinis pagrindas – greitai pritvirtinti ją ant skydo korpuso.

Pagrindinė mintis:
Metalinis skydas veikia kaip ekranas ir slopina Wi-Fi signalą, todėl įrenginys viduje dažnai jungiasi nestabiliai. Už skydo ribų iškelta antena dažniausiai išsprendžia šią problemą be kartotuvo ar tinklo kabelio tiesimo. Tai paprasčiausias pirmas žingsnis, kai ryšys skyde silpnas.

Stiprinimas
2 dB

Kabelio ilgis
3 m

Tvirtinimas
magnetinis pagrindas

Suderinama su
D105-12, D103

Prijungimas ir suderinamumas

D105-12 – Impulsų analizatorius su išorine antena – nuotolinė antena jungiama prie įrenginio antenos jungties.
D103-300A, D103-600A, D103-R10, D103-R20 – Tinklo analizatoriai su srovės transformatoriais (300 A, 600 A, 1000 A, 2000 A) – gamintojas nurodo juos kaip suderinamus.
D103-2 – Tik versija su išorine antena (D103-2EA). Prieš užsakydami patikrinkite, ar jūsų įrenginys turi antenos jungtį.
Nesuderinama – D105-10, D101 ir kiti įrenginiai su integruota antena – antenos jungties jie neturi.
Wi-Fi tinklas – Antena tinklo nesukuria – ji tik pagerina įrenginio ryšį su esamu 2,4 GHz Wi-Fi tinklu arba 4G LTE Wi-Fi USB modemu.

Veikimo principas

Montavimas: antenos kabelis prijungiamas prie įrenginio antenos jungties ir per kabelio įvadą išvedamas iš skydo. Antena magnetiniu pagrindu pritvirtinama ant skydo viršaus ar šono.

Veikimas: antena perkelia priėmimo tašką už metalinio korpuso ribų, kur Wi-Fi signalas neekranuojamas. 2 dB stiprinimas nedidelis, todėl lemia ne galia, o tinkama antenos vieta.

Rezultatas: stabilesnis įrenginio ryšys su maršrutizatoriumi, mažiau atsijungimų ir duomenų spragų smart-MAIC debesyje.

Kuo naudinga nuotolinė Wi-Fi antena?
Leidžia palikti D105-12 ar D103 ten, kur jie turi būti – metaliniame skyde prie skaitiklių ar srovės transformatorių – ir vis tiek turėti Wi-Fi ryšį. Nereikia perkelti įrenginio ar tiesti tinklo kabelio.

Techninės specifikacijos

Prekės tipas	Nuotolinė Wi-Fi antena
Gamintojas / modelis	smart-MAIC / Remote WiFi Antenna
Stiprinimas	2 dB
Kabelio ilgis	3 m
Tvirtinimas	magnetinis pagrindas
Wi-Fi juosta	2,4 GHz (suderinamų įrenginių Wi-Fi)
Suderinamumas	D105-12, D103-2EA, D103-300A, D103-600A, D103-R10, D103-R20
Nesuderinama	D105-10, D101 (integruota antena)

Pagrindinės funkcijos

3 m kabelis – antena iškeliama iš metalinio skydo ar nišos
Magnetinis pagrindas – tvirtinimas ant plieninio paviršiaus be gręžimo
2 dB stiprinimas – kompaktiška antena, netrukdo prie skydo
Suderinama su D105-12 ir D103 – vienas priedas impulsų ir tinklo analizatoriams
Greitas montavimas – prijungti, išvesti kabelį, pritvirtinti

Kuo skiriasi nuo panašių prekių?

D105-10 – Turi integruotą anteną – nuotolinės antenos prijungti negalima; metaliniam skydui rinkitės D105-12.
4G LTE Wi-Fi USB modemas – Sukuria Wi-Fi tinklą per mobilųjį ryšį, kai objekte interneto nėra; antena tik pagerina ryšį su esamu tinklu.
PQ-4G – Pramoninis Modbus → 4G modulis su savo išorine antena; skirtas Modbus įrenginiams per RJ45, o ne Wi-Fi ryšiui gerinti.

Kur naudojama?

Metaliniai įvadiniai skydai su D103 tinklo analizatoriais
Rūsio skydai su D105-12 vandens ir šilumos apskaitai
Katilinės ir siurblinės
Pramoniniai skirstomieji skydai
Metaliniai konteineriai ir moduliniai statiniai
Skydai nišose ar už storų sienų

Naudojimas pagal poreikį

Elektrikui, montuojančiam D103.
Kai paaiškėja, kad uždarytame skyde ryšio nėra, problema išsprendžiama per kelias minutes, nekeičiant įrenginio vietos.

Pastato ūkio vadovui.
Duomenys iš techninių patalpų ateina be pertrūkių, todėl ataskaitose nėra tuščių valandų.

Projektuotojui.
Metaliniams skydams antenos galima numatyti iš anksto ir išvengti ryšio problemų paleidimo metu.

Praktinis panaudojimas

Jeigu D103 tinklo analizatorius sumontuotas metaliniame įvadiniame skyde ir atidarius dureles ryšys yra, o uždarius – dingsta, tada nuotolinė antena išvedama per skydo kabelio įvadą ir magnetu pritvirtinama ant skydo viršaus. Įrenginys lieka vietoje, o ryšys su maršrutizatoriumi paprastai stabilizuojasi.

Pliusai

Paprastas būdas pagerinti ryšį metaliniame skyde
3 m kabelio pakanka išvesti anteną iš skydo
Magnetinis pagrindas – nereikia gręžti
Tinka ir D105-12, ir D103 tinklo analizatoriams
Nereikia maitinimo ar papildomų laidų

Minusai / ribojimai

Netinka D105-10 ir kitiems įrenginiams su integruota antena
2 dB – nedidelis stiprinimas; jei Wi-Fi signalo nėra ir už skydo, reikės kartotuvo arba 4G LTE Wi-Fi USB modemo
Magnetas laikosi tik ant plieninio paviršiaus – ant plastiko ar aliuminio reikės kito tvirtinimo
Kabelio ilgis fiksuotas – 3 m; ilginimas didina signalo nuostolius

Saugos ir montavimo pastabos

Darbus skyde atlikite išjungę įtampą arba laikydamiesi darbų prie įtampos taisyklių
Kabelį veskite per kabelio įvadą ar sandariklį, kad nenukentėtų skydo IP apsauga
Nespauskite kabelio skydo durelėmis ir nelenkite smailiu kampu
Anteną laikykite atokiau nuo galios kabelių ir kontaktorių
Antenos atsparumas drėgmei nenurodytas – lauke montuokite po stogeliu

Greitas pasirinkimo gidas

2 dB

3 m kabelis

Magnetinis pagrindas

D105-12 / D103

Tinka, kai reikia:

pagerinti Wi-Fi ryšį metaliniame skyde
nekeisti D105-12 ar D103 montavimo vietos
greito montavimo be gręžimo

Patikrinkite prieš naudojimą:

ar įrenginys turi išorinės antenos jungtį (D105-12, D103 su EA)
Wi-Fi signalą numatomoje antenos vietoje
ar skyde yra laisvas kabelio įvadas

Svarbus priminimas: Antena nesukuria interneto ryšio ir nepakeičia maršrutizatoriaus – ji tik pagerina ryšį su esamu Wi-Fi tinklu. D105-10 su ja nesuderinamas.

DUK

Ar antena tinka D105-10?
Ne, D105-10 turi integruotą anteną – išorinei antenai reikia D105-12.

Kurie D103 modeliai suderinami?
D103-300A, D103-600A, D103-R10, D103-R20 ir D103-2 versija su išorine antena (EA).

Ar antenai reikia maitinimo?
Ne, papildomas maitinimas nereikalingas.

Kur geriausia tvirtinti anteną?
Už metalinio skydo ribų – ant viršaus ar šono, maršrutizatoriaus kryptimi.

Ką daryti, jei ir su antena ryšio nėra?
Įrengti Wi-Fi kartotuvą arba naudoti 4G LTE Wi-Fi USB modemą su SIM kortele.

Ar galima pailginti kabelį?
Gamintojas tiekia 3 m kabelį; ilginimas didina nuostolius, todėl geriau keisti maršrutizatoriaus ar kartotuvo vietą.
