Vėjo krypties jutiklis | 0–360°, 16 krypčių po 22,5° | 12–24 V DC | RS485 Modbus RTU | impulsų analizatoriui D105 | smart-MAIC | T5W

Kodas: T5W

Pasiteirauti apie prekę

Įkelti į palyginimąPašalinti iš palyginimo Palyginti prekes (0)

Pridėti į Mėgstamas

Kaina 174.05 € su PVM
( 143.84 € be PVM )

Į krepšelį

Vėjarodės tipo jutiklis T5W nustato vėjo kryptį 16 sektorių po 22,5° (reikšmė 0–15, 0 – šiaurė). Jungiamas prie smart-MAIC D105 RS485 įvesties Modbus RTU protokolu. Maitinimas 12–24 V DC – į komplektą neįeina.

Vėjo krypties jutiklis | 0–360°, 16 krypčių po 22,5° | 12–24 V DC | RS485 Modbus RTU | impulsų analizatoriui D105 | smart-MAIC | T5W

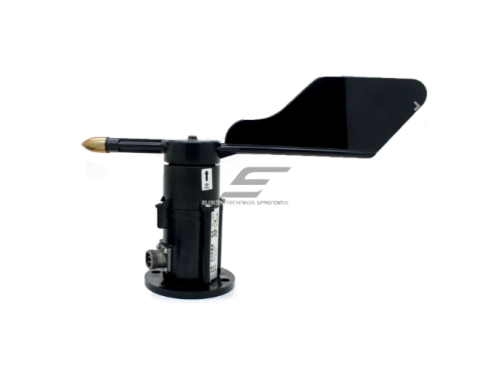

T5W – aliuminio lydinio vėjarodė, nustatanti, iš kur pučia vėjas. Kryptis pateikiama 16 sektorių po 22,5° tikslumu ir per RS485 perduodama į smart-MAIC D105 impulsų analizatorių. Dažniausiai montuojama kartu su anemometru T4W.

Pagrindinė mintis:
Vien vėjo greičio dažnai neužtenka: nuo krypties priklauso, kurią pastato pusę, angą ar stoglangį reikia saugoti, ir kur nusės dūmai ar dulkės. T5W duoda skaitmeninę krypties vertę 0–15, todėl ją lengva naudoti pranešimų ir automatikos sąlygose. Reikalingas atskiras 12–24 V DC maitinimas.

Kryptys
16 po 22,5°

Reikšmė
0–15 (0 – šiaurė)

Sąsaja
RS485 Modbus RTU

Maitinimas
12–24 V DC (neįeina)

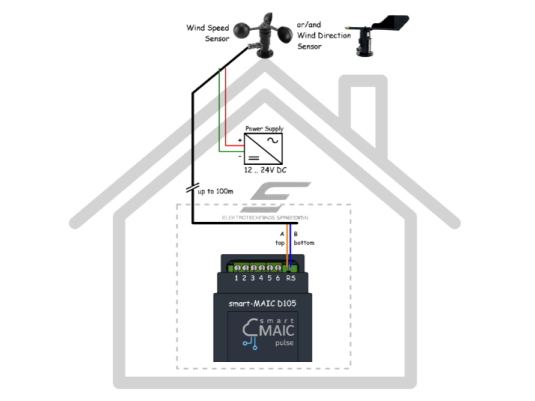

Prijungimas prie D105 ir integracija

RS485 įvestis (Modbus RTU) – A / B laidai jungiami prie D105 RS485 gnybtų (gnybtai 11). D105 meniu Counter Config RS485 sąsaja nustatoma vėjo jutikliams.
Maitinimas 12–24 V DC – D105 šios įtampos neteikia – naudokite atskirą 12–24 V DC maitinimo šaltinį (į komplektą neįeina); tinka tas pats šaltinis, kuris maitina T4W, jei pakanka galios.
Duomenys D105 – Kryptis saugoma parametre [T5] skalėje 0–15; padauginus iš 22,5 gaunami laipsniai.
Orientavimas – Jutiklį būtina nukreipti į šiaurę pagal žymą. Jei žymos nėra – prijunkite, raskite padėtį, kai rodoma 0, ir pažymėkite šiaurę patys.

Veikimo principas

Vėjarodė montuojama ant stiebo atviroje vietoje ir orientuojama į šiaurę pagal žymą. A / B laidai vedami į D105 RS485 gnybtus, maitinimas – iš 12–24 V DC šaltinio.

Vėjas pasuka vėjarodę, jutiklis nustato vieną iš 16 sektorių ir pateikia vertę Modbus RTU registre. D105 per RS485 nuskaito vertę ir įrašo ją į parametrą [T5].

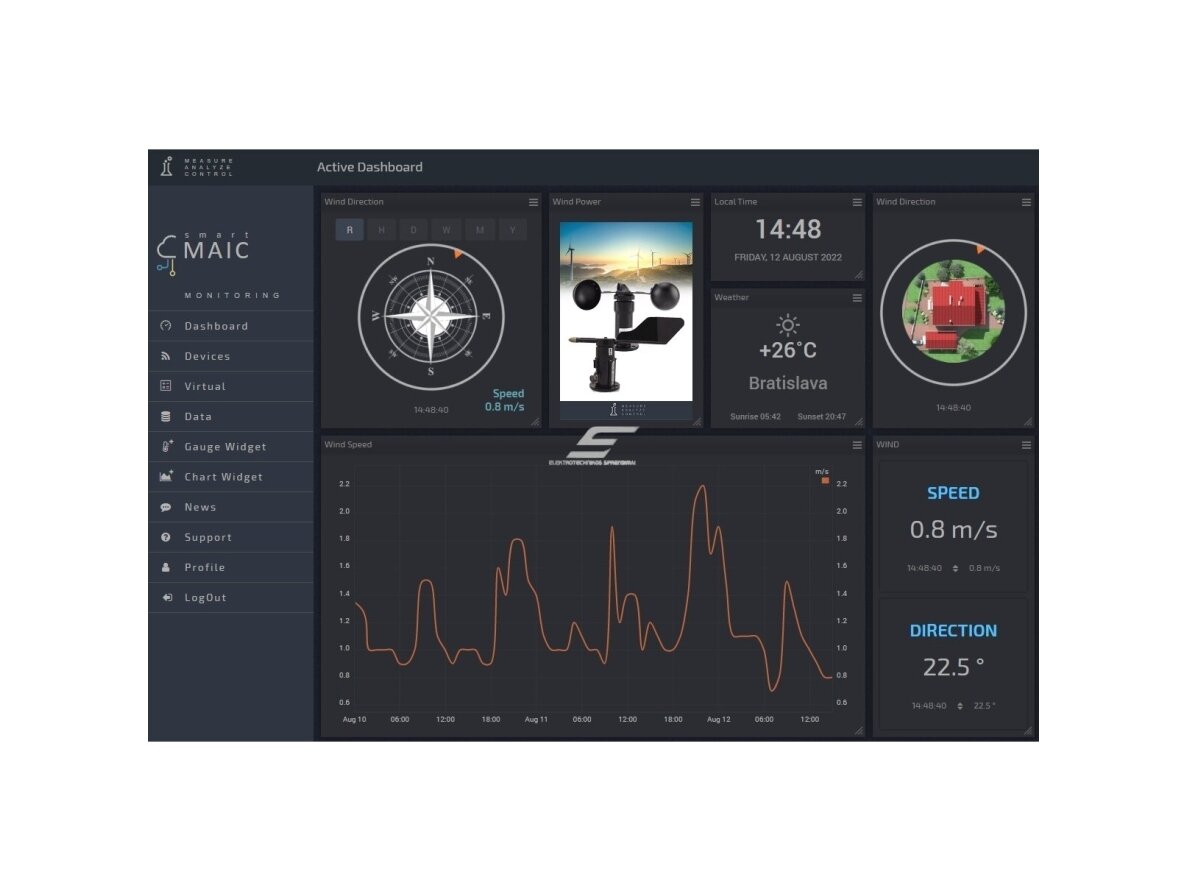

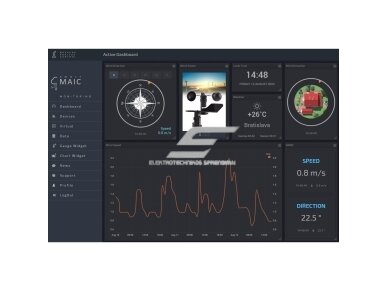

Debesyje matote krypties vertę ir jos kitimą laike; laipsnius gausite padauginę iš 22,5. Duomenys prieinami per MQTT ir API.

Kuo naudingas T5W?
Kartu su T4W jis paverčia D105 vėjo stotele: greitis ir kryptis matomi viename grafike, o automatikos taisyklės gali atsižvelgti į tai, iš kurios pusės pučia stiprus vėjas.

Techninės specifikacijos

Prekės tipas	Vėjo krypties jutiklis – vėjarodė
Gamintojas / modelis	smart-MAIC / T5W
Matavimo diapazonas	0–360°
Žingsnis	22,5° (16 krypčių)
Išvesties vertė	0–15, 0 – šiaurė
Tikslumas	±3 %
Sąsaja	RS485 Modbus RTU
Maitinimas	12–24 V DC (į komplektą neįeina)
Darbinė temperatūra	−20…+80 °C
Darbinė drėgmė	iki 100 % RH
Apsaugos klasė	IP45
Korpuso medžiaga	aliuminio lydinys
Jungimas prie D105	RS485 įvestis (A / B), parametras [T5]

Pagrindinės funkcijos

16 krypčių po 22,5° – pakanka pagrindinėms ir tarpinėms kryptims atskirti.
Skaitmeninė vertė 0–15 – lengva naudoti pranešimų ir relės sąlygose.
RS485 Modbus RTU – vertė perduodama be analoginio signalo triukšmo.
Darbas kartu su T4W – greitis [T4] ir kryptis [T5] toje pačioje D105.
Istorija debesyje – vyraujančių vėjų analizė savaitei, mėnesiui ar sezonui.
MQTT ir API – kryptis perduodama į BMS, namų automatiką ar SCADA.

Kuo skiriasi nuo panašių prekių?

T4W anemometras – T4W matuoja greitį 0,4…30 m/s, T5W – kryptį. Atskirai T5W neparodo, ar vėjas stiprus.
D105 Solar – Saulės spinduliuotės jutiklis W/m² – kitas meteostotelės matavimas, taip pat per RS485 su 12–24 V DC.
DS18b20 – Temperatūros jutiklis per 1-Wire įvestį, maitinamas iš D105 – papildo meteostotelę oro temperatūra.

Kur naudojamas?

ūkio ar sodybos meteostotelė
gyvulininkystės pastatų ir kvapų sklaidos stebėsena
dūmų, dulkių ar purškimo darbų planavimas
statybvietės ir kranų zonos stebėsena
pastato ventiliacijos ir natūralaus vėdinimo valdymas
mokomieji ir tyrimų projektai

Naudojimas pagal poreikį

Agronomui.
Mato vėjo kryptį prieš purškimą ir planuoja darbus taip, kad preparatas nenuneštų į kaimynų laukus.

Pastato inžinieriui.
Pagal kryptį parenka, kurios fasado pusės langus ar vėdinimo angas uždaryti stipraus vėjo metu.

Gyvulininkystės ūkio savininkui.
Stebi, į kurią pusę sklinda kvapai, ir turi istoriją pokalbiams su kaimynais ar institucijomis.

Praktinis panaudojimas

Jeigu pastato natūralaus vėdinimo angos yra keliuose fasaduose, tada T5W kartu su T4W leidžia nustatyti taisyklę: stipriam vėjui pučiant iš vakarų, D105 relė per tarpinę relę uždaro vakarinio fasado angas, o kitos lieka atviros.

Pliusai

16 krypčių po 22,5° pagrindinei vėjo analizei
skaitmeninė RS485 Modbus RTU sąsaja
aliuminio lydinio korpusas
darbinė temperatūra iki +80 °C
veikia kartu su T4W toje pačioje D105
duomenys debesyje, MQTT ir API

Minusai / ribojimai

reikia atskiro 12–24 V DC maitinimo šaltinio
darbinė temperatūra nuo −20 °C – šaltesniame klimate tai riba, į kurią verta atsižvelgti
kryptis nustatoma 22,5° žingsniu – tikslesniems laipsniams šis jutiklis netinka
be T4W nežinosite vėjo stiprumo – meteostotelei rinkitės abu jutiklius

Saugos ir montavimo pastabos

Prieš galutinį pritvirtinimą orientuokite jutiklį į šiaurę ir patikrinkite, ar rodoma 0.
Montuokite atviroje vietoje, toliau nuo stogo kraigų ir kaminų, kurie iškreipia srautą.
Darbus aukštyje atlikite laikydamiesi saugos reikalavimų.
Įžeminkite stiebą ir apsaugokite RS485 liniją nuo viršįtampių.
12–24 V DC maitinimą junkite tik prie jutiklio maitinimo laidų, ne prie D105 signalinių gnybtų.

Greitas pasirinkimo gidas

16 krypčių

0–15 (0 – šiaurė)

RS485 Modbus RTU

12–24 V DC

Tinka, kai reikia:

žinoti vyraujančio vėjo kryptį
automatikos taisyklėms pagal vėjo kryptį
pilnai meteostotelei kartu su T4W

Patikrinkite prieš naudojimą:

ar galite orientuoti jutiklį į šiaurę
ar turite 12–24 V DC maitinimo šaltinį
ar D105 RS485 įvestis skirta vėjo jutikliams, o ne kitam Modbus įrenginiui

Svarbus priminimas: T5W rodo tik kryptį – vėjo greičiui reikalingas T4W. Be D105 ir atskiro 12–24 V DC maitinimo jutiklis neveiks.

DUK

Prie kurios D105 įvesties jungiamas T5W?
Prie RS485 įvesties (A / B gnybtai), D105 nustatymuose pasirinkus vėjo jutiklio režimą.

Ką reiškia vertė 0–15?
Tai 16 krypčių po 22,5°: 0 – šiaurė, 4 – rytai, 8 – pietūs, 12 – vakarai.

Kaip gauti kryptį laipsniais?
Vertę [T5] padauginkite iš 22,5 valdymo skydelio aritmetinėje operacijoje.

Ar D105 maitina jutiklį?
Ne, reikalingas atskiras 12–24 V DC maitinimo šaltinis.

Ar galima jungti kartu su T4W?
Taip, gamintojo instrukcija aprašo abiejų jutiklių prijungimą prie D105.

Ką daryti, jei ant jutiklio nėra šiaurės žymos?
Prijunkite jutiklį, raskite padėtį, kai rodoma 0, ir pažymėkite šiaurę patys.
