Šviesos jutiklis | 570 nm | ±60° | analoginis 0…5 V | impulsų analizatoriui D105 | smart-MAIC | TEMT6000

Kodas: TEMT6000

Pasiteirauti apie prekę

Įkelti į palyginimąPašalinti iš palyginimo Palyginti prekes (0)

Pridėti į Mėgstamas

Kaina 7.55 € su PVM
( 6.24 € be PVM )

Į krepšelį

Analoginis apšvietimo jutiklis su fototranzistoriumi, kurio spektrinis jautrumas artimas žmogaus akiai (didžiausias – 570 nm). Jungiamas prie D105 analoginės įvesties, maitinamas 5 V iš D105, išėjimas 0…5 V. Liuksų reikšmė gaunama paprastai sukalibravus pagal du atskaitos taškus.

Prekės aprašymas

Šviesos jutiklis | 570 nm | ±60° | analoginis 0…5 V | impulsų analizatoriui D105 | smart-MAIC | TEMT6000

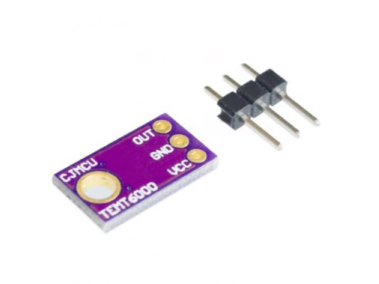

TEMT6000 – analoginis šviesos jutiklis su silicio fototranzistoriumi, kurio jautrumas pritaikytas žmogaus akiai. Jis jungiamas prie smart-MAIC D105 impulsų analizatoriaus analoginės įvesties ir išduoda įtampą, proporcingą apšvietimui.

Pagrindinė mintis:
Apšvietimo matavimas leidžia automatizuoti tai, kas dažnai daroma rankiniu būdu ar laikmačiu: lauko, laiptinių ar vitrinų šviesą įjungti tik tada, kai tikrai temsta. D105 gauna jutiklio įtampą, o debesyje ją galima paversti liuksais pagal dvi atskaitos reikšmes. Jutiklis maitinamas iš D105, todėl atskiro bloko nereikia.

Didžiausias jautrumas
570 nm

Jautrumo kampas
±60°

Išėjimas
analoginis 0…5 V

Maitinimas
5 V DC iš D105

Prijungimas prie D105 ir integracija

Analoginė įvestis (gnybtas 5) – Jutiklio signalo išvadas jungiamas prie D105 gnybto 5 (ADC). Išėjimas 0…5 V – neviršija D105 analoginės įvesties ribos (0,1–18 V DC).
Maitinimas (gnybtai 6 ir 1) – VCC – gnybtas 6 (+5 V iš D105), GND – gnybtas 1. Atskiro maitinimo šaltinio nereikia.
Kalibravimas ir duomenys – D105 rodo įtampą (ADC). Liuksams išmatuokite dvi atskaitos reikšmes liuksmetru ar telefono programėle ir įveskite formulę debesies skydelyje. Duomenys pasiekiami per API ir MQTT.

Veikimo principas

Jutiklis tvirtinamas ten, kur reikia vertinti šviesą – prie lango, lauke apsauginiame gaubte ar po šviestuvu – ir trimis laidais prijungiamas prie D105 gnybtų 6, 5 ir 1.

Fototranzistorius praleidžia srovę, proporcingą krintančiai šviesai, o modulis ją paverčia įtampa 0…5 V. D105 šią įtampą matuoja analogine įvestimi.

Debesyje matote apšvietimo kreivę (voltais arba, po kalibravimo, liuksais) ir galite nustatyti D105 relės įjungimą temstant arba pranešimą, jei šviesa dega ne laiku.

Kuo naudingas TEMT6000?
Tai pigiausias būdas suteikti D105 „akis“: apšvietimo istorija, dienos ir nakties nustatymas ir šviesos valdymas be atskiro prieblandos relės. Jutiklio jautrumas artimas žmogaus akiai, todėl rodmuo atitinka, kaip šviesą jaučia žmogus.

Techninės specifikacijos

Prekės tipas	Analoginis šviesos jutiklis
Gamintojas / modelis	smart-MAIC / TEMT6000
Jutiklio elementas	silicio NPN fototranzistorius (TEMT6000)
Didžiausio jautrumo bangos ilgis	570 nm
Jautrumo kampas	±60°
Išėjimas	analoginis 0…5 V
Maitinimas	5 V DC (iš D105 gnybto 6)
Darbinė temperatūra	−40…+85 °C
Jungimas prie D105	analoginė įvestis, gnybtas 5 (ADC); GND – 1, +5 V – 6
Liuksų skaičiavimas	pagal dviejų taškų kalibravimą debesies skydelyje

Pagrindinės funkcijos

Jautrumas kaip žmogaus akies – rodmuo atitinka matomą šviesą.
Platus ±60° kampas – vertina bendrą apšvietimą, ne siaurą tašką.
Maitinimas iš D105 – be atskiro bloko.
Šviesos valdymas – D105 relė įjungia apšvietimą temstant.
Apšvietimo istorija – matote, kada ir kiek šviesos buvo.
Kalibravimas į liuksus – paprasta dviejų taškų formulė.

Kuo skiriasi nuo panašių prekių?

D105 Solar – Matuoja saulės spinduliuotės galią 0…2000 W/m² per RS485, reikia 12–24 V DC; tinka energetiniam vertinimui, TEMT6000 – apšvietimui.
G1/4 / mH2O / pH / TDS – Taip pat jungiami prie analoginės įvesties; D105 turi vieną tokią įvestį, todėl kartu su TEMT6000 jų prijungti nepavyks.
DHT22 – Matuoja temperatūrą ir drėgmę per 1-Wire; su TEMT6000 nekonkuruoja dėl įvesties ir gali veikti kartu.

Kur naudojamas?

Lauko ir kiemo apšvietimo valdymas
Laiptinės ir koridoriai
Parduotuvių vitrinos ir reklamos stendai
Šiltnamiai – šviesos lygio stebėjimas
Biurai ir sandėliai – apšvietimo kontrolė
Gyvūnų laikymo patalpos – dienos ir nakties režimas
Namų automatika

Naudojimas pagal poreikį

Daugiabučio administratoriui.
Laiptinės ar kiemo šviesa įsijungia tik sutemus – be laikmačio derinimo kas sezoną.

Prekybos vietos savininkui.
Vitrinos ar iškabos apšvietimas pagal tikrą dienos šviesą, o istorijoje matote, kada jis veikė.

Šiltnamio augintojui.
Šviesos lygio istorija – lengviau nuspręsti, kada reikia papildomo apšvietimo.

Praktinis panaudojimas

Jeigu kiemo šviestuvai dabar valdomi laikmačiu ir dega per anksti ar per vėlai, prie D105 analoginės įvesties prijunkite TEMT6000, o D105 relę – prie apšvietimo kontaktoriaus ritės. Tada nustatykite ribą, žemiau kurios relė įsijungia, ir šviesa degs tik tada, kai realiai sutemsta.

Pliusai

Jautrumas artimas žmogaus akiai
Platus ±60° jautrumo kampas
Maitinimas 5 V iš D105, be papildomo bloko
Išėjimas 0…5 V tinka D105 analoginei įvesčiai
Darbinė temperatūra −40…+85 °C
Paprastas kalibravimas į liuksus

Minusai / ribojimai

Užima vienintelę D105 analoginę įvestį – kartu su G1/4, mH2O, pH ar TDS jutikliais nejungiamas.
Rodo įtampą; liuksams reikia paties vartotojo kalibravimo – tai ne sertifikuotas liuksmetras.
D105 analoginė įvestis matuoja nuo 0,1 V, todėl labai silpnas apšvietimas gali būti neišskiriamas.
Saulės energijai vertinti (W/m²) tinka D105 Solar, ne TEMT6000.

Saugos ir montavimo pastabos

Jutiklį junkite tik išjungę D105 maitinimą.
Laikykitės jungimo: VCC – gnybtas 6, signalas – 5, GND – 1.
D105 relės apkrova < 50 W – didesnį apšvietimą valdykite per kontaktorių.
Lauke montuokite skaidriame apsauginiame gaubte, saugokite nuo drėgmės ir nešvarumų.
Nenukreipkite jutiklio į valdomus šviestuvus – jų šviesa iškreips matavimą.

Greitas pasirinkimo gidas

570 nm

±60°

0…5 V

5 V iš D105

Tinka, kai reikia:

apšvietimo valdymo pagal dienos šviesą
apšvietimo lygio istorijos
dienos ir nakties nustatymo automatikai

Patikrinkite prieš naudojimą:

ar D105 analoginė įvestis laisva
ar valdoma apkrova neviršija 50 W (kitaip – kontaktorius)
ar turite liuksmetrą ar programėlę kalibravimui

Svarbus priminimas: TEMT6000 veikia tik su D105 (ne su D101 ar D103), nematuoja saulės energijos (W/m²) ir be kalibravimo rodo ne liuksus, o įtampą.

DUK

Prie kurios D105 įvesties jungiamas jutiklis?
Prie analoginės įvesties – gnybto 5 (ADC).

Ar reikia atskiro maitinimo?
Ne, jutiklis maitinamas 5 V iš D105 gnybto 6.

Kaip gauti liuksus?
Išmatuokite dvi atskaitos reikšmes liuksmetru ar programėle ir įveskite gamintojo formulę debesies skydelyje.

Ar galima kartu jungti slėgio ar pH jutiklį?
Ne, D105 turi vieną analoginę įvestį.

Ar D105 relė gali tiesiogiai įjungti apšvietimą?
Tik iki 50 W; didesnei apkrovai naudokite kontaktorių.

Ar tinka saulės spinduliuotei matuoti?
Ne, saulės spinduliuotei (W/m²) skirtas D105 Solar.

TEMT6000 šviesos jutiklis smart-MAIC D105 analizatoriui

TEMT6000 – analoginis šviesos jutiklis (570 nm, ±60°, 0…5 V), jungiamas prie D105 analoginės įvesties ir maitinamas 5 V. Apšvietimo istorija ir šviesos valdymas pagal dienos šviesą.
