Temperatūros, drėgmės ir slėgio jutiklis | −40…+85 °C | 0…100 % RH | 300…1100 hPa | 1-Wire | impulsų analizatoriui D105 | smart-MAIC | D280

Kodas: D280

Pasiteirauti apie prekę

Įkelti į palyginimąPašalinti iš palyginimo Palyginti prekes (0)

Pridėti į Mėgstamas

Kaina 23.04 € su PVM
( 19.04 € be PVM )

Į krepšelį

Skaitmeninis jutiklis, vienu metu matuojantis oro temperatūrą, santykinę drėgmę ir atmosferos slėgį. Jungiamas prie D105 1-Wire įvesties ir maitinamas 5 V iš D105. Diapazonai: −40…+85 °C, 0…100 % RH, 300…1100 hPa.

Prekės aprašymas

Temperatūros, drėgmės ir slėgio jutiklis | −40…+85 °C | 0…100 % RH | 300…1100 hPa | 1-Wire | impulsų analizatoriui D105 | smart-MAIC | D280

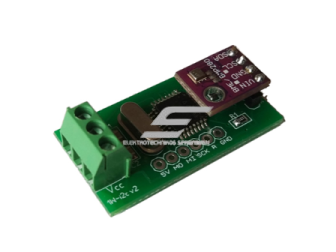

D280 – skaitmeninis aplinkos jutiklis, kuris viename korpuse matuoja oro temperatūrą, santykinę drėgmę ir atmosferos slėgį. Jis jungiamas prie smart-MAIC D105 impulsų analizatoriaus 1-Wire įvesties ir perduoda visus tris parametrus skaitmeniniu signalu.

Pagrindinė mintis:
Atmosferos slėgis – parametras, kurio nepamatuos nei DS18b20, nei DHT22. Jo kitimas rodo artėjančius orų pokyčius, todėl D280 – logiškas pagrindas mažai meteostotelei ar pastato aplinkos stebėsenai. Vienas jutiklis užima 1-Wire įvestį, o kitos D105 įvestys lieka laisvos skaitikliams ir RS485 jutikliams.

Slėgis
300…1100 hPa, ±1 hPa

Temperatūra
−40…+85 °C, ±1 °C

Drėgmė
0…100 % RH, ±3 % RH

Sąsaja
1-Wire, 5 V iš D105

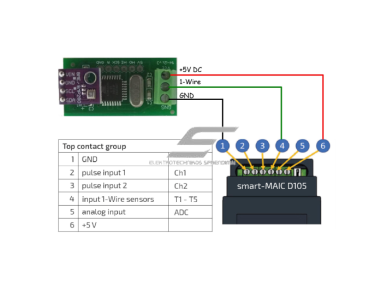

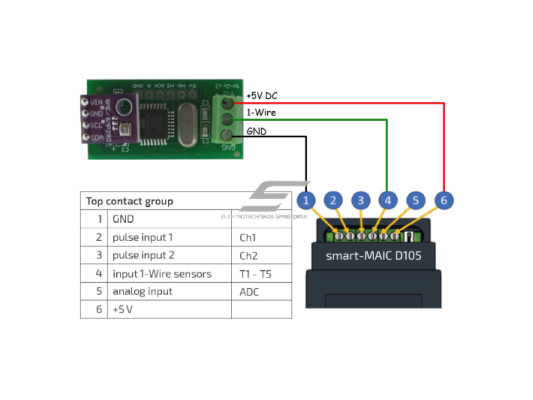

Prijungimas prie D105 ir integracija

1-Wire įvestis (gnybtas 4) – Vidurinis jutiklio kontaktas (Data) jungiamas prie D105 gnybto 4 „Data 1-Wire“. Prie įvesties jungiamas vienas D280 – jis užima visą 1-Wire įvestį.
Maitinimas (gnybtai 6 ir 1) – Kontaktas Vcc – gnybtas 6 (+5 V iš D105), GND – gnybtas 1. Atskiro maitinimo šaltinio nereikia.
Konfigūracija ir duomenys – D105 nustatymuose „Counter config“ pasirenkamas „Temperature/Humidity/Pressure (D280)“. T1 – temperatūra, T2 – drėgmė, T3 – slėgis; duomenys pasiekiami debesyje, API ir MQTT.

Veikimo principas

Jutiklis montuojamas vietoje, kur oras cirkuliuoja laisvai, atokiau nuo šilumos šaltinių ir tiesioginės saulės. Trys laidai (Vcc, Data, GND) atvedami iki D105 gnybtų 6, 4 ir 1.

D280 matuoja visus tris parametrus ir siunčia juos D105 per 1-Wire liniją. D105 juos įrašo į atskirus kanalus T1–T3.

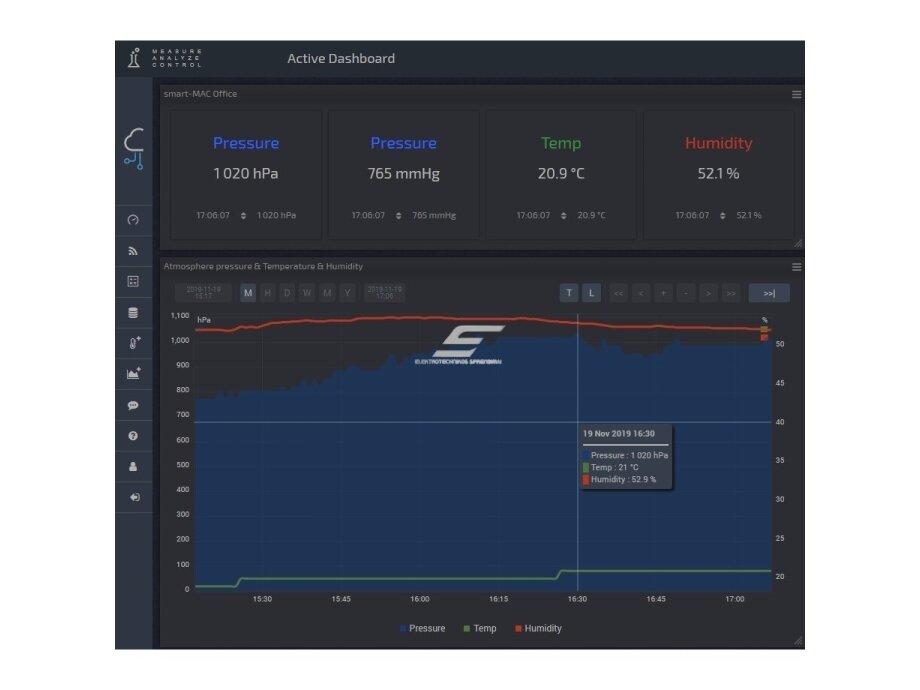

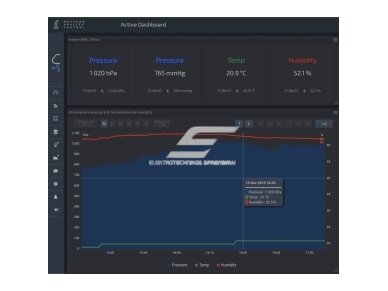

Debesyje matote temperatūros, drėgmės ir slėgio kreives, galite lyginti slėgio tendenciją su orų pokyčiais, nustatyti pranešimus ar D105 relės valdymą pagal bet kurį iš trijų parametrų.

Kuo naudingas D280?
Trys aplinkos parametrai iš vieno jutiklio ir vienos įvesties – be atskiro maitinimo ir be papildomų modulių. Su T4W ir T5W vėjo jutikliais (RS485) vienas D105 tampa paprasta meteostotele.

Techninės specifikacijos

Prekės tipas	Skaitmeninis temperatūros, drėgmės ir slėgio jutiklis
Gamintojas / modelis	smart-MAIC / D280
Slėgio diapazonas	300…1100 hPa
Slėgio tikslumas	±1 hPa
Temperatūros diapazonas	−40…+85 °C
Temperatūros tikslumas	±1 °C
Drėgmės diapazonas	0…100 % RH
Drėgmės tikslumas	±3 % RH
Sąsaja	1-Wire, skaitmeninė
Maitinimas	5 V DC (iš D105 gnybto 6)
Jungimas prie D105	1-Wire įvestis, gnybtas 4; GND – 1, Vcc – 6
Kiekis vienoje įvestyje	1 vnt.
Duomenų kanalai	T1 – temperatūra, T2 – drėgmė, T3 – slėgis

Pagrindinės funkcijos

Trys parametrai viename – temperatūra, drėgmė ir atmosferos slėgis.
Slėgio tendencija – orų pokyčių stebėjimas meteostotelėje.
Vienas laidas duomenims – 1-Wire, be analoginių signalų perskaičiavimo.
Maitinimas iš D105 – be atskiro bloko.
Ribos ir relė – ventiliacijos ar šildymo valdymas pagal temperatūrą ar drėgmę.
MQTT ir API – duomenys BMS, SCADA ar namų automatikai.

Kuo skiriasi nuo panašių prekių?

DHT22 – Neturi slėgio, bet drėgmę (±2 % RH) ir temperatūrą (±0,5 °C) matuoja tiksliau; jei slėgis nereikalingas, DHT22 – tikslesnis pasirinkimas.
DS18b20 – Tik temperatūra, bet vandeniui atsparus, iki +125 °C ir iki 5 vnt. vienoje įvestyje.
T4W / T5W – Vėjo greitis ir kryptis per RS485, reikia atskiro 12–24 V DC maitinimo; kartu su D280 sudaro meteostotelę.

Kur naudojamas?

Mažos meteostotelės ir ūkių oro stebėsena
Šiltnamiai ir daigynai
Pastatų ir patalpų mikroklimato stebėsena
Mokyklų ir universitetų gamtos mokslų projektai
Sandėliai su temperatūros ir drėgmės reikalavimais
Gyvenamieji namai su namų automatika

Naudojimas pagal poreikį

Ūkininkui.
Slėgio kritimas ir drėgmės augimas telefone – signalas planuoti darbus lauke prieš orų pasikeitimą.

Mokytojui ir edukatoriui.
Trijų parametrų istorija debesyje – paruošta medžiaga gamtos mokslų pamokoms ir projektams.

Automatikos integratoriui.
Trys aplinkos kintamieji per MQTT viena 1-Wire jungtimi – mažiau laidų ir konfigūracijos.

Praktinis panaudojimas

Jeigu ūkyje norite turėti savo orų duomenis, prie D105 prijunkite D280 (1-Wire), o prie RS485 – T4W ir T5W vėjo jutiklius su atskiru 12–24 V DC maitinimu. Tada debesyje matysite temperatūrą, drėgmę, slėgį, vėjo greitį ir kryptį vienoje vietoje.

Pliusai

Temperatūra, drėgmė ir slėgis viename jutiklyje
Slėgio matavimas, kurio neturi DHT22 ir DS18b20
Maitinimas iš D105, be papildomo bloko
Paprasta konfigūracija D105 nustatymuose
RS485 ir analoginė įvestis lieka laisvos kitiems jutikliams

Minusai / ribojimai

Prie D105 jungiamas tik vienas D280 – jis užima visą 1-Wire įvestį.
Kai prijungtas D280, tos pačios įvesties negalima naudoti DS18b20, DHT22 ar DR-20.
Drėgmės (±3 % RH) ir temperatūros (±1 °C) tikslumas mažesnis nei DHT22 – jei slėgis nereikalingas, rinkitės DHT22.
Nėra hermetiškas – lauke reikia apsauginio gaubto.

Saugos ir montavimo pastabos

Jutiklį junkite tik išjungę D105 maitinimą.
Laikykitės kontaktų tvarkos: Vcc – gnybtas 6, Data – 4, GND – 1.
Lauke naudokite ventiliuojamą apsauginį gaubtą nuo lietaus ir tiesioginės saulės.
Nemontuokite prie šilumos šaltinių ar ventiliacijos angų – iškreips temperatūrą ir drėgmę.
Signalinius laidus tieskite atokiau nuo galios kabelių.

Greitas pasirinkimo gidas

300…1100 hPa

−40…+85 °C

0…100 % RH

1-Wire, 1 vnt.

Tinka, kai reikia:

atmosferos slėgio stebėjimo
trijų aplinkos parametrų viena įvestimi
paprastos meteostotelės su D105

Patikrinkite prieš naudojimą:

ar D105 1-Wire įvestis laisva
ar montavimo vietoje oras cirkuliuoja ir nėra šilumos šaltinių
ar slėgis tikrai reikalingas (kitaip tikslesnis DHT22)

Svarbus priminimas: D280 veikia tik su D105 (ne su D101 ar D103). Jis matuoja aplinkos orą, o ne vandens, dujų ar oro slėgį vamzdynuose – tam skirtas G1/4 slėgio jutiklis.

DUK

Kokiais vienetais rodomas slėgis?
Hektopaskaliais (hPa), diapazonas 300…1100 hPa.

Koks slėgio tikslumas?
±1 hPa absoliutus tikslumas.

Ar galima kartu jungti DS18b20 ar DHT22?
Ne, 1-Wire įvestis priima arba vieną D280 / DHT22, arba iki 5 DS18b20.

Ar reikia atskiro maitinimo?
Ne, jutiklis maitinamas 5 V iš D105 gnybto 6.

Ar tinka vamzdyno slėgiui matuoti?
Ne, tam skirtas G1/4 slėgio jutiklis, jungiamas prie analoginės įvesties.

Kur matyti trys parametrai?
D105 kanaluose: T1 – temperatūra, T2 – drėgmė, T3 – slėgis.

D280 temperatūros, drėgmės ir slėgio jutiklis smart-MAIC D105 analizatoriui

D280 matuoja −40…+85 °C, 0…100 % RH ir 300…1100 hPa (±1 hPa), jungiamas prie D105 1-Wire įvesties ir maitinamas iš D105. Tinka meteostotelėms ir pastatų mikroklimatui.

Iliustracinis vaizdas gali būti sukurtas naudojant DI. Prekės išvaizda gali nežymiai skirtis nuo pavaizduotos. Vadovaukitės technine specifikacija.

CE sertifikatas – saugumo, kokybės ir atitikties garantija

CE ženklinimas – ką tai reiškia pirkėjui?

CE ženklas reiškia, kad gamintojas deklaruoja, jog gaminys atitinka jam taikomus Europos Sąjungos saugos, sveikatos, aplinkosaugos ir techninius reikalavimus.

Paprastai tariant:
CE ženklinimas parodo, kad produktas gali būti teisėtai parduodamas ir naudojamas Europos Sąjungos rinkoje, jeigu jis naudojamas pagal gamintojo nurodytą paskirtį.

Ką užtikrina CE ženklinimas?

Saugumą – gaminys turi būti saugus naudoti pagal paskirtį.
Atitiktį ES reikalavimams – produktas turi atitikti jam taikomus teisės aktus ir standartus.
Elektromagnetinį suderinamumą – elektros įrenginys neturi trikdyti kitų prietaisų veikimo.
Aplinkosaugos reikalavimus – gaminys turi atitikti taikomus medžiagų naudojimo reikalavimus, pvz., RoHS.
Tinkamumą ES rinkai – produktas gali būti tiekiamas ir naudojamas Europos Sąjungos šalyse.

Ką tai reiškia jums?
Pirkdami CE ženklu pažymėtą gaminį, gaunate produktą, kuris pagal gamintojo deklaraciją atitinka Europos Sąjungoje taikomus saugos ir techninius reikalavimus.

Svarbu žinoti

CE ženklas nėra atskiras kokybės sertifikatas. Tai gamintojo deklaracija, kad gaminys atitinka jam taikomus ES reikalavimus.

Galutinė atitiktis vertinama pagal gamintojo ES atitikties deklaraciją, techninę dokumentaciją ir gaminio ženklinimą.

Pirkėjui naudinga, nes:

produktas atitinka jam taikomus ES normatyvus;
gaminys tinkamas naudoti pagal nurodytą paskirtį;
mažesnė neatitikties ar nesaugaus naudojimo rizika;
tinka buitiniam, komerciniam ar pramoniniam naudojimui, jei tai numatyta gamintojo dokumentacijoje.

Trumpai

CE ženklinimas padeda pirkėjui suprasti, kad gaminys yra skirtas ES rinkai ir pagal gamintojo deklaraciją atitinka būtinus saugos, techninius bei aplinkosaugos reikalavimus.
