Temperatūros ir drėgmės jutiklis | −40…+80 °C | 0…99 % RH | 1-Wire | impulsų analizatoriui D105 | smart-MAIC | DHT22

Kodas: DHT22

Pasiteirauti apie prekę

Įkelti į palyginimąPašalinti iš palyginimo Palyginti prekes (0)

Pridėti į Mėgstamas

Kaina 11.42 € su PVM
( 9.44 € be PVM )

Į krepšelį

Skaitmeninis temperatūros ir santykinės drėgmės jutiklis su gamykliniu kalibravimu. Jungiamas prie D105 1-Wire įvesties ir maitinamas iš D105 – atskiro maitinimo šaltinio nereikia. Matuoja −40…+80 °C (±0,5 °C) ir 0…99 % RH (±2 % RH).

Prekės aprašymas

Temperatūros ir drėgmės jutiklis | −40…+80 °C | 0…99 % RH | 1-Wire | impulsų analizatoriui D105 | smart-MAIC | DHT22

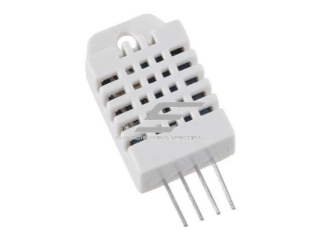

DHT22 – skaitmeninis jutiklis, vienu metu matuojantis oro temperatūrą ir santykinę drėgmę. Jis jungiamas prie smart-MAIC D105 impulsų analizatoriaus 1-Wire įvesties ir perduoda abu parametrus skaitmeniniu signalu.

Pagrindinė mintis:
Drėgmė dažnai svarbesnė nei temperatūra: ji lemia pelėsį, kondensatą, produktų kokybę ir žmonių savijautą. DHT22 drėgmę matuoja ±2 % RH tikslumu – tiksliau nei D280 – ir neužima jokios kitos D105 įvesties, išskyrus 1-Wire. Maitinimas imamas iš paties D105.

Drėgmė
0…99 % RH, ±2 % RH

Temperatūra
−40…+80 °C, ±0,5 °C

Sąsaja
1-Wire

Maitinimas
3,6…6 V DC iš D105

Prijungimas prie D105 ir integracija

1-Wire įvestis (gnybtas 4) – Jutiklio 2 kontaktas (duomenys) jungiamas prie D105 gnybto 4 „Data 1-Wire“. Prie įvesties jungiamas vienas DHT22 – jis užima visą 1-Wire įvestį.
Maitinimas (gnybtai 6 ir 1) – 1 kontaktas – gnybtas 6 (+5 V iš D105), 4 kontaktas – gnybtas 1 (GND); 3 kontaktas nenaudojamas. Atskiro maitinimo nereikia.
Konfigūracija ir duomenys – D105 nustatymuose „Counter config“ pasirenkamas „DHT22 Temperature and Humidity“. Temperatūra įrašoma į T1, drėgmė – į T2; duomenys pasiekiami debesyje, API ir MQTT.

Veikimo principas

Jutiklis montuojamas matuojamoje patalpoje ar zonoje, atokiau nuo šilumos šaltinių ir tiesioginės saulės, o laidai atvedami iki D105. Jungiami trys kontaktai: maitinimas, duomenys ir GND.

DHT22 viduje esantys temperatūros ir talpinis drėgmės elementai jau sukalibruoti gamykloje. Jutiklis siunčia skaitmenines reikšmes D105 per 1-Wire liniją.

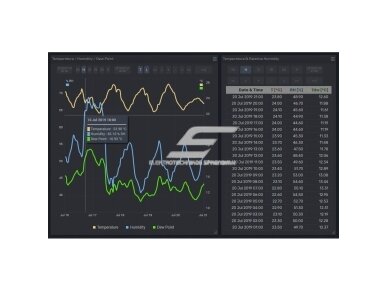

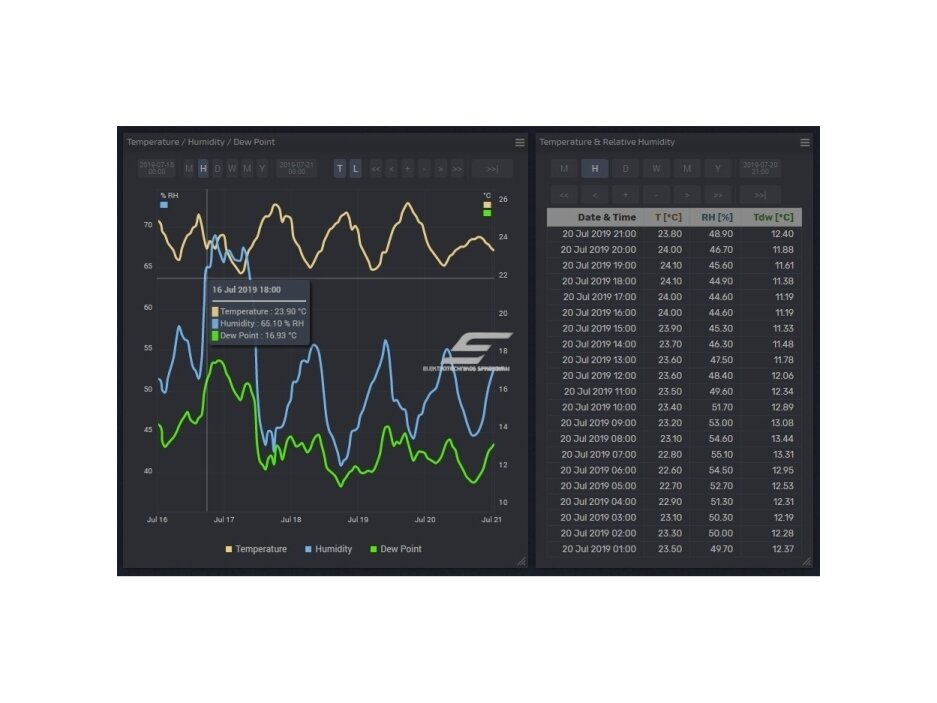

Debesyje matote temperatūros ir drėgmės grafikus, istoriją, galite nustatyti pranešimus, pavyzdžiui, kai drėgmė viršija 70 %, arba D105 relę, kuri įjungia ventiliatorių ar sausintuvą.

Kuo naudingas DHT22?
Vienas nebrangus jutiklis duoda du esminius patalpos klimato parametrus be kalibravimo ir be atskiro maitinimo. Kartu su CO2-5000 (RS485 įvestis) vienu D105 galite matuoti visą patalpos mikroklimatą.

Techninės specifikacijos

Prekės tipas	Skaitmeninis temperatūros ir drėgmės jutiklis
Gamintojas / modelis	smart-MAIC / DHT22
Drėgmės diapazonas	0…99 % RH
Drėgmės tikslumas	±2 % RH
Temperatūros diapazonas	−40…+80 °C
Temperatūros tikslumas	±0,5 °C
Sąsaja	1-Wire, skaitmeninė
Maitinimas	3,6…6 V DC (iš D105 gnybto 6)
Matmenys	17 × 13 × 5 mm
Kalibravimas	gamyklinis
Jungimas prie D105	1-Wire įvestis, gnybtas 4; GND – 1, +5 V – 6
Kiekis vienoje įvestyje	1 vnt.
Duomenų kanalai	T1 – temperatūra, T2 – drėgmė

Pagrindinės funkcijos

Du parametrai viename – temperatūra ir santykinė drėgmė.
±2 % RH tikslumas – tinka kondensato ir pelėsio rizikai vertinti.
Gamyklinis kalibravimas – nereikia derinti po montavimo.
Maitinimas iš D105 – be atskiro bloko.
Relės valdymas pagal drėgmę – ventiliacijos ar sausintuvo automatika.
MQTT ir API – duomenys BMS ar namų automatikai.

Kuo skiriasi nuo panašių prekių?

DS18b20 – Matuoja tik temperatūrą, bet vandeniui atsparus ir jungiamas iki 5 vnt. vienoje įvestyje; DHT22 – vienas, bet su drėgme.
D280 – Papildomai matuoja atmosferos slėgį, tačiau drėgmės tikslumas ±3 % RH, temperatūros ±1 °C; DHT22 tikslesnis abiem parametrais.
CO2-5000 – Matuoja CO2 koncentraciją ir jungiamas prie RS485, todėl gali veikti kartu su DHT22 tame pačiame D105.

Kur naudojamas?

Biurai, mokyklos ir posėdžių salės
Rūsiai ir patalpos, kuriose kyla pelėsio rizika
Sandėliai ir archyvai
Šiltnamiai ir daigynai
Serverinės ir elektros skydinės
Gyvulių ir paukščių laikymo patalpos
Gyvenamieji namai ir butai

Naudojimas pagal poreikį

Pastato administratoriui.
Matote, kuriose patalpose drėgmė per didelė, ir galite laiku reaguoti, kol neatsirado pelėsis.

Ūkio ir šiltnamio savininkui.
Temperatūra ir drėgmė realiu laiku telefone, o D105 relė gali įjungti ventiliaciją.

Archyvo ar sandėlio vadovui.
Laikymo sąlygų istorija – įrodymas, kad prekės ar dokumentai laikyti tinkamomis sąlygomis.

Praktinis panaudojimas

Jeigu rūsyje ant sienų atsiranda kondensatas, prie D105 prijunkite DHT22, o D105 relę – prie sausintuvo ar ištraukiamojo ventiliatoriaus. Tada nustatykite sąlygą, pavyzdžiui, įjungti, kai drėgmė viršija 65 %, ir istorijoje matysite, kaip keičiasi situacija.

Pliusai

Temperatūra ir drėgmė viename jutiklyje
Drėgmės tikslumas ±2 % RH
Gamyklinis kalibravimas
Maitinimas iš D105, be papildomo bloko
Gali veikti kartu su CO2-5000 (skirtingos įvestys)
Mažas ir lengvai montuojamas

Minusai / ribojimai

Prie D105 jungiamas tik vienas DHT22 – jis užima visą 1-Wire įvestį.
Kai prijungtas DHT22, tos pačios įvesties negalima naudoti DS18b20, D280 ar DR-20.
Žemiausia temperatūra −40 °C, aukščiausia +80 °C – karštoms terpėms tinka DS18b20 (iki +125 °C).
Korpusas nėra hermetiškas – vandeniui ar tiesioginiam lietui netinka.

Saugos ir montavimo pastabos

Jutiklį junkite tik išjungę D105 maitinimą.
Laikykitės kontaktų tvarkos: 1 – +5 V, 2 – duomenys, 4 – GND; 3 kontaktas nenaudojamas.
Nemontuokite ant šilumos šaltinių, prie radiatorių ar tiesioginėje saulėje – rodmenys bus iškreipti.
Lauke naudokite apsauginį gaubtą nuo lietaus ir saulės.
Signalinius laidus tieskite atokiau nuo galios kabelių.

Greitas pasirinkimo gidas

0…99 % RH

±2 % RH / ±0,5 °C

−40…+80 °C

1-Wire, 1 vnt.

Tinka, kai reikia:

patalpos temperatūros ir drėgmės vienu jutikliu
ventiliacijos ar sausintuvo valdymo pagal drėgmę
laikymo sąlygų istorijos

Patikrinkite prieš naudojimą:

ar D105 1-Wire įvestis laisva
ar montavimo vietoje nėra kondensato ir tiesioginio vandens
atstumą iki D105 ir laidų trasą

Svarbus priminimas: DHT22 veikia tik su D105 (ne su D101 ar D103) ir nėra skirtas panardinti ar matuoti skysčių temperatūrą – tam rinkitės DS18b20.

DUK

Kiek DHT22 galima prijungti prie vieno D105?
Vieną – jis užima visą 1-Wire įvestį.

Ar galima kartu jungti DS18b20?
Ne, 1-Wire įvestis priima arba vieną DHT22, arba iki 5 DS18b20.

Ar reikia atskiro maitinimo?
Ne, jutiklis maitinamas 5 V iš D105 gnybto 6.

Kur matyti drėgmė?
D105 duomenų kanale T2, o temperatūra – T1.

Ar galima naudoti lauke?
Taip, bet tik apsauginiame gaubte nuo lietaus ir tiesioginės saulės.

Ar galima kartu prijungti CO2 jutiklį?
Taip, CO2-5000 jungiamas prie RS485 įvesties ir DHT22 netrukdo.

DHT22 temperatūros ir drėgmės jutiklis smart-MAIC D105 analizatoriui

DHT22 matuoja −40…+80 °C (±0,5 °C) ir 0…99 % RH (±2 % RH), jungiamas prie D105 1-Wire įvesties ir maitinamas iš D105. Duomenys – smart-MAIC debesyje, API ir MQTT.
