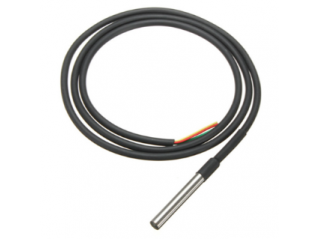

DS18b20 – skaitmeninis temperatūros jutiklis vandeniui atsparioje nerūdijančio plieno gilzėje su 1 m kabeliu. Skirtas smart-MAIC D105 impulsų analizatoriui: jungiamas prie 1-Wire įvesties ir perduoda temperatūrą skaitmeniniu signalu, todėl rodmuo nepriklauso nuo kabelio varžos.

Prijungimas prie D105 ir integracija

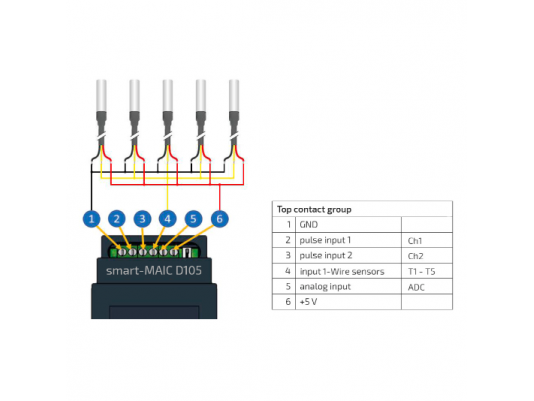

• 1-Wire įvestis (gnybtas 4) – Duomenų laidas (geltonas arba mėlynas) jungiamas prie D105 gnybto 4 „Data 1-Wire“. Vienoje linijoje – iki 5 jutiklių, visi jungiami lygiagrečiai magistrale.
• Maitinimas (gnybtai 6 ir 1) – Raudonas laidas – gnybtas 6 (+5 V iš D105), juodas arba baltas – gnybtas 1 (GND). Atskiro maitinimo šaltinio nereikia.

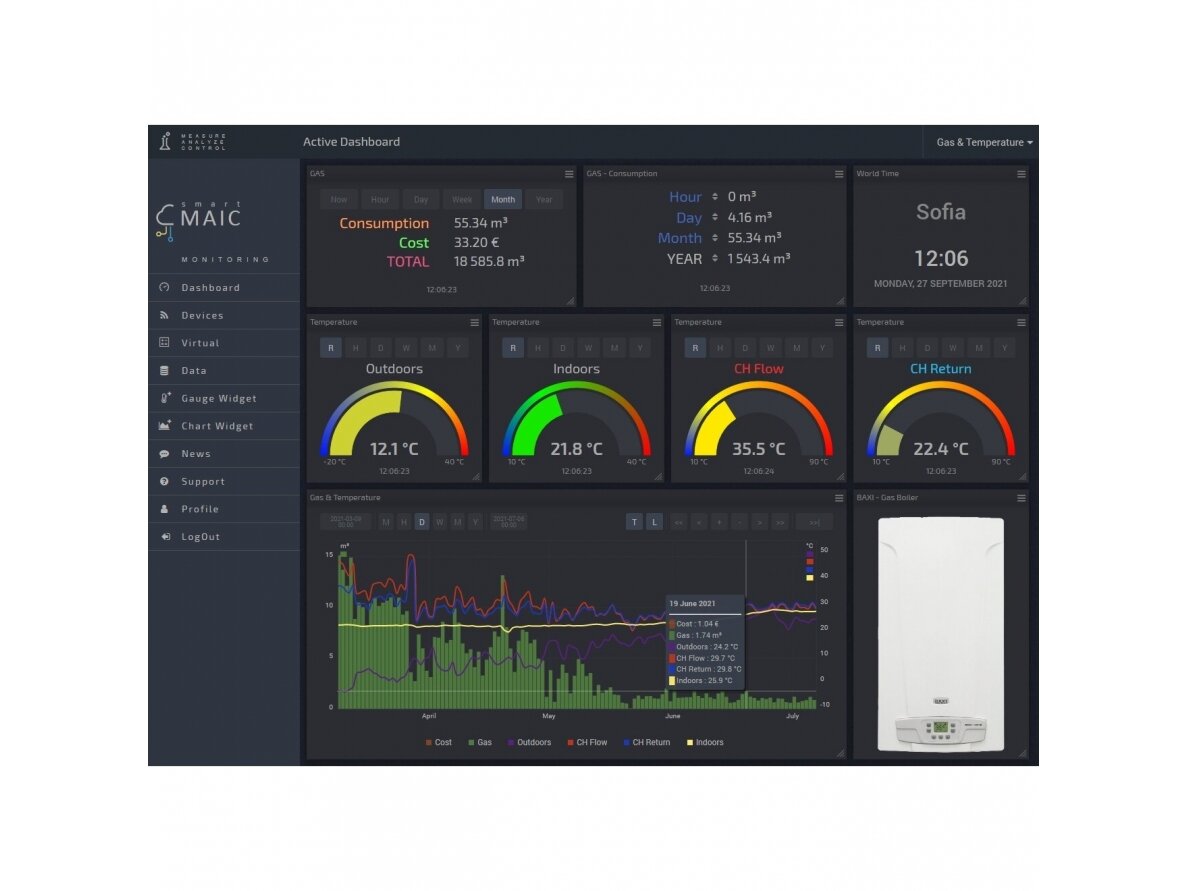

• Konfigūracija ir duomenys – D105 nustatymuose „Counter config“ pasirenkamas „DS18x20 Temperature“, jutikliai aptinkami ir priskiriami kanalams T1–T5 su savo pavadinimais. Duomenys keliauja į smart-MAIC debesį, API ir MQTT.

• Skaitmeninis signalas – kabelio ilgis ir varža neiškraipo rodmens.
• Iki 5 taškų vienoje įvestyje – kelios zonos be papildomo prietaiso.
• Unikalus jutiklio adresas – kiekvienas kanalas T1–T5 pavadinamas atskirai.
• Vandeniui atspari gilzė – tinka vamzdžiams, talpoms ir lauko orui.
• Maitinimas iš D105 – atskiro maitinimo šaltinio nereikia.
• Ribos ir pranešimai – D105 relė gali įjungti ar išjungti įrangą pagal temperatūrą.

• DHT22 – Matuoja ir drėgmę, bet tik nuo −40 °C, neturi vandeniui atsparaus korpuso ir užima visą 1-Wire įvestį (1 vnt.).
• D280 – Prideda drėgmę ir atmosferos slėgį, tačiau prie įvesties jungiamas tik vienas; DS18b20 – iki 5.
• DR-20 – Taip pat naudoja 1-Wire įvestį, bet matuoja radiacinį foną; temperatūra jame – tik papildomas parametras.

• Katilinių tiekimo ir grąžos temperatūra
• Karšto vandens boileriai ir akumuliacinės talpos
• Šaldytuvai, šaldikliai ir šaldymo kameros
• Lauko oro temperatūra prie pastato
• Šiltnamiai ir ūkiniai pastatai
• Elektros skydų ir serverinių temperatūra
• Šilumos siurblių sistemos

• Jutiklius junkite tik išjungę D105 maitinimą.
• Laidus jungiant naudokite varinius laidininkus ir litavimą arba kokybiškas jungtis.
• Kelis jutiklius junkite magistrale (vienas po kito), ne žvaigžde.
• Signalinį kabelį tieskite atokiau nuo galios kabelių ir dažnio keitiklių.
• Visi jutikliai vienoje linijoje turi būti jungiami ta pačia schema (3 arba 2 laidų).

Greitas pasirinkimo gidas

DS18b20 temperatūros jutiklis smart-MAIC D105 analizatoriui

Vandeniui atsparus DS18b20 su 1 m kabeliu matuoja −55…+125 °C ±0,5 °C tikslumu, iki 5 vnt. jungiama į vieną D105 1-Wire įvestį. Duomenys – smart-MAIC debesyje, API ir MQTT.
