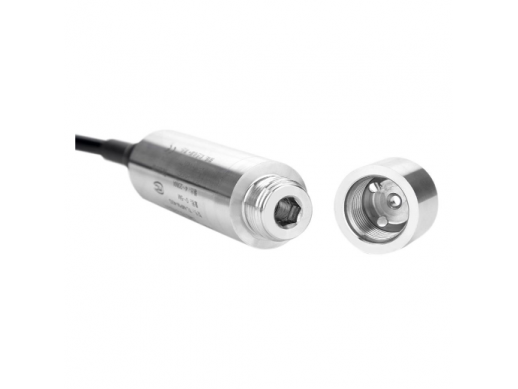

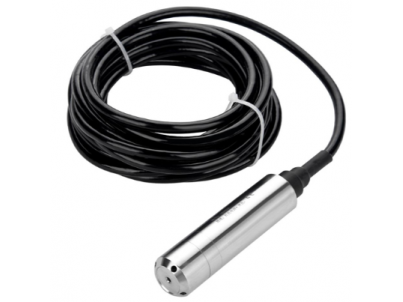

mH2O – panardinamas vandens lygio jutiklis, matuojantis vandens stulpelio aukštį virš jutiklio 0…10 m ribose. Jis nuleidžiamas į talpą, šulinį ar gręžinį ir jungiamas prie smart-MAIC D105 impulsų analizatoriaus analoginės įvesties. IP68 korpusas skirtas nuolatiniam darbui po vandeniu.

Prijungimas prie D105 ir integracija

• Analoginė įvestis 0,1–18 V DC – Jutiklio signalinis laidas jungiamas prie D105 gnybto 5 (ADC). Išėjimas 0–10 V telpa į D105 įvesties ribą (iki 18 V).
• Maitinimas 24 V DC – Jutiklis maitinamas iš atskiro 24 V DC šaltinio (į komplektą neįeina). Šaltinio minusą (GND) būtina sujungti su D105 gnybtu 1 (GND). 24 V niekada nejunkite prie D105 įvesčių – tai viršija 18 V ribą.
• Perskaičiavimas – Koeficientas K = 10 m / 10 V = 1, t. y. 1 V atitinka 1 m vandens stulpelio. Formulė įrašoma valdymo skydelio aritmetinėje operacijoje.

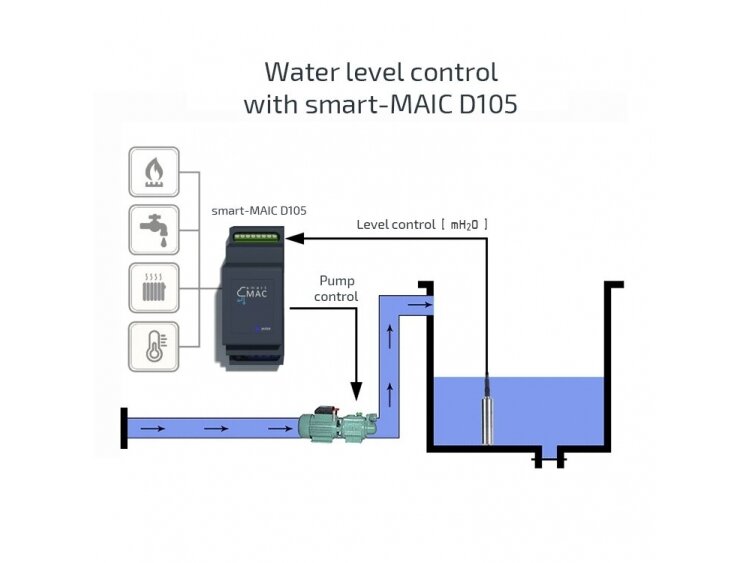

• Debesis, MQTT, API – Lygis rodomas grafike, perduodamas per MQTT ir API; D105 relė gali valdyti siurblį per kontaktorių.

• Lygio matavimas 0…10 m – talpoms, šuliniams, gręžiniams ir rezervuarams.
• Tikslumas 0,5 % FS – visame diapazone tai apie ±5 cm.
• IP68 korpusas – nuolatiniam darbui panardintam vandenyje.
• 0–10 V išėjimas – paprastas perskaičiavimas: 1 V = 1 m.
• Ribų pranešimai – įspėjimas prieš perpildymą ar išsausėjimą.
• Siurblio automatika – D105 relė per kontaktorių įjungia ar išjungia siurblį pagal lygį.

• G1/4 slėgio jutiklis – Įsukamas į vamzdyną ir matuoja slėgį iki 12 bar, maitinamas 5 V iš D105; mH2O panardinamas į vandenį ir rodo lygį, bet reikalauja 24 V DC.
• DN15 srauto jutiklis – Skaičiuoja pratekėjusį vandenį per impulsų įvestį – kartu su mH2O parodo ir suvartojimą, ir likutį talpoje.
• TDS Level – Matuoja vandens druskingumą per tą pačią analoginę įvestį – vienoje D105 kartu su mH2O neveiks.

• geriamojo ar laistymo vandens talpos
• šuliniai ir gręžiniai
• lietaus vandens surinkimo rezervuarai
• drenažo ir nuotekų šuliniai
• priešgaisrinio vandens rezervuarai
• tvenkiniai ir baseinai

• 24 V DC maitinimą junkite tik prie jutiklio maitinimo laidų; prie D105 analoginės įvesties jungiamas tik 0–10 V signalas.
• Būtinai sujunkite maitinimo šaltinio GND su D105 GND (gnybtas 1), kitaip rodmenys bus neteisingi.
• Prieš jungdami prie D105, patikrinkite jutiklio išėjimo įtampą multimetru.
• Jutiklį pakabinkite ar pritvirtinkite taip, kad jo nekeltų srovė ir jis nebūtų pakibęs vien ant signalinio kabelio be atramos.
• D105 relė – iki 50 W; siurblį valdykite per kontaktorių.

Greitas pasirinkimo gidas

Vandens lygio jutiklis mH2O smart-MAIC D105 analizatoriui

mH2O panardinamas jutiklis matuoja vandens lygį 0…10 m ir 0–10 V signalu perduoda jį į smart-MAIC D105 analoginę įvestį, maitinamas atskirai 24 V DC. Tinka talpoms, šuliniams, gręžiniams ir rezervuarams.
